Предохранители и реле Peugeot Expert Vu 2016-2018
Схемы относятся к указанным годам и вариантам Peugeot Expert Vu 2016-2018. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
В этой статье мы считаем, что эксперт третьего поколения Пежо (Treweller) имеется в наличии на сайте:2016 к настоящему. Вот, вы найдете блок предохранителей диаграммы Эксперт по Пежо VU 2016, 2017 и 2018, получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Peugeot Expert VU / Traveller 2016-2019…
прикуриватель (розетка питания) предохранители в Эксперте по Пежо VU/Командование - предохранители F7 (Эко) или F17 (Полная) (задняя 12В аксессуарная разъемка) и F32 (Эко) или F33 (Полная) (переносное 12 В в аксессуарное отверстие) в панели инструментов блок предохранителей.
Содержание
Доска блок предохранителей

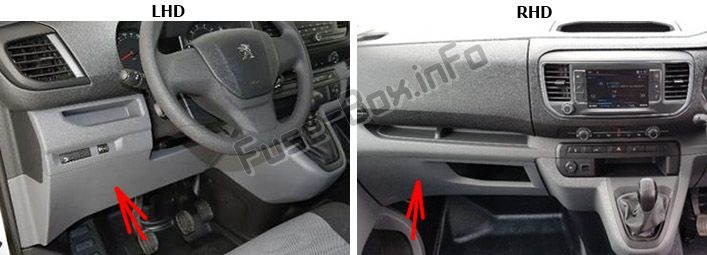

Расположение блока предохранителей
Транспортные средства с левосторонним движением: - предохранитель помещается в нижнюю панель (левостороннюю).
Развяжите крышку, тяните слева наверх, затем направо.
Транспортные средства с правосторонним управлением: Он расположен в левой части бардачки.

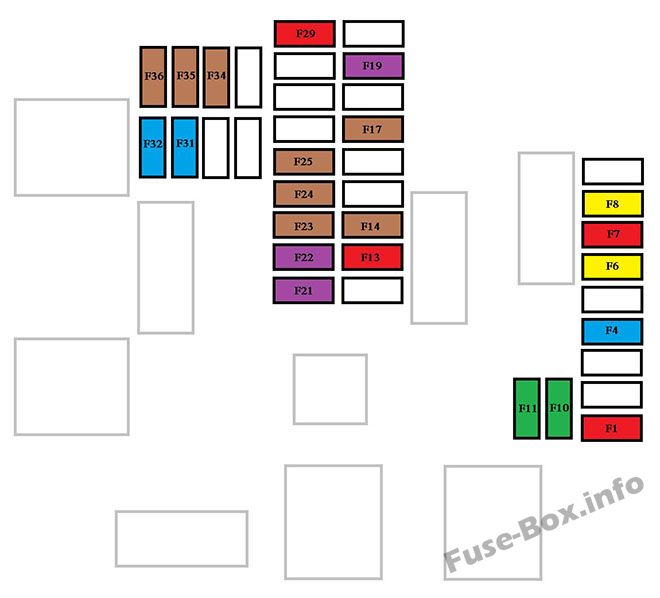

блок предохранителей Диаграмма (вариант 1 — Эко)
| N° | Оценка (А) | Функции |
|---|---|---|
| F1 | 10 | Рулевое управление электрическим приводом, переключатель сцепления |
| F4 | 15 | Хорн. |
| F5 | 20 | 4.11.4 Насос для переднего/заднего промывочного промывочного насоса. |
| F6 | 20 | 4.11.4 Насос для переднего/заднего промывочного промывочного насоса. |
| F7 | 10 | Задний 12 В аксессуар. |
| F8 | 20 | Одиночные или двойные задние стеклоочистители. |
| F10/F11 | 30 | Передние и задние, внешние, внутренние замки. |
| F13 | 10 | Передние регуляторы кондиционирования воздуха, радиоуправляемые, рычаг переключения передач, вывеска. |
| F14 | 5 | Срочные звонки, экстренные звонки и звонки. |
| F17 | 5 | Диспетчерская панель. |
| F19 | 3 | Рулевые управления. |
| F21 | 3 | Система "бесключного входа и запуска" или ключ зажигания. |
| F22 | 3 | Датчик дождя и солнца, многофункциональное устройство обнаружения. |
| F23 | 5 | Ремень безопасности не закреплен или не закреплен на экране. |
| F24 | 5 | Сосредоточьтесь на экране, задняя камера и парковочные датчики. |
| F25 | 5 | Подушки безопасности. |
| F29 | 20 | Аудиовизуальная система, экран для прикосновения,CD игрок, навигатор. |
| F31 | 15 | Аудиовизуальная система (батарея +). |
| F32 | 15 | Передняя 12 В аксессуарная розетка. |
| F34 | 5 | Система слепых пятен, зеркальные электрические управления. |
| F35 | 5 | Нагреваемые стиральные струи, управление высотой луча фары. |
| F36 | 5 | Тормозной зарядник, задний фонарь подножки. |

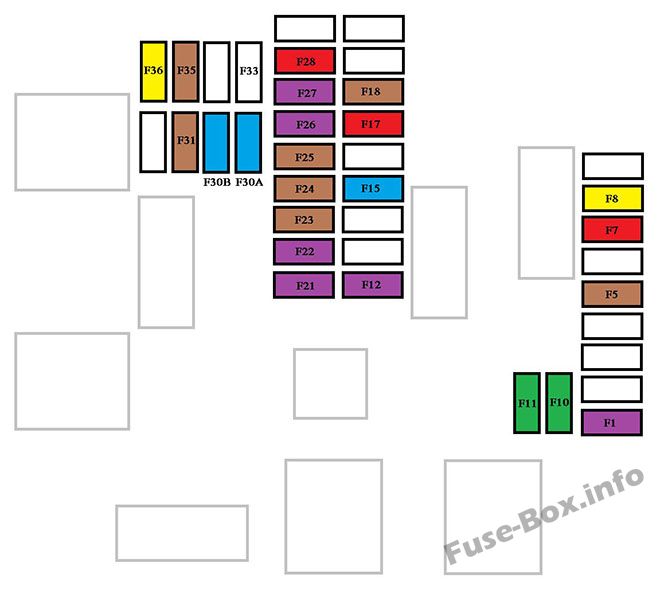

блок предохранителей Диаграмма (версия 2 — полная)
| N° | Оценка (А) | Функции |
|---|---|---|
| F1 | 3 | Система "бесключного входа и запуска" или ключ зажигания. |
| F5 | 5 | Сосредоточьтесь на экране, задняя камера и парковочные датчики. |
| F7 | 10 | Регуляторы заднего кондиционирования воздуха, усилитель Hi-Fi. |
| F8 | 20 | Одиночный или двойной задний стеклоочиститель. |
| F10/F11 | 30 | Передние и задние, внешние, внутренние замки. |
| F12 | 3 | Тревога. |
| F17 | 10 | Задний 12 В аксессуар. |
| F18 | 5 | Срочные звонки и звонки. |
| F21 | 3 | Тормозной зарядник, задний фонарь подножки. |
| F22 | 3 | Лампа для перчаток, задние фонари подножки. |
| F23 | 5 | Система слепых пятен, зеркальные электрические управления. |
| F24 | 5 | Рулевые управления. |
| F25 | 5 | Контроль высоты луча фары. |
| F26 | 3 | Ремень безопасности не закреплен или не закреплен на экране. |
| F27 | 3 | Датчик дождя и солнца, многофункциональное устройство обнаружения. |
| F28 | 10 | Передние регуляторы кондиционирования воздуха, радиоуправляемые, рычаг переключения передач, вывеска. |
| F30A или B | 15 | Аудиовизуальная система (батарея +). |
| F31 | 5 | Подушки безопасности. |
| F33 | 15 | Передняя 12 В аксессуарная розетка. |
| F35 | 5 | Диспетчерская панель. |
| F36 | 20 | Аудиовизуальная система, экран для прикосновения,CD игрок, навигатор. |
Сопоставимость двигателей блок предохранителей

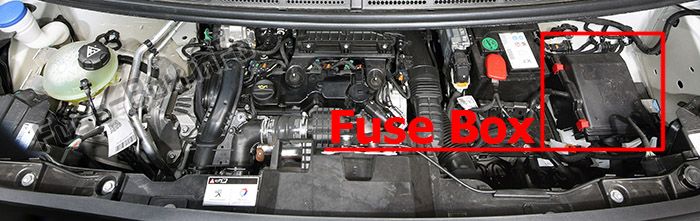

Расположение блока предохранителей
Взрывчатка расположена в моторном отсеке рядом с батареей.
Для доступа отпустите оба защелки А, снимите крышку.
6.4.2 Определение расположения предохранителей в моторном отсеке
| N° | Оценка (А) | Функции |
|---|---|---|
| F12 | 5 | Подогреваемые моющие самолеты. |
| F14 | 25 | Передний и задний проемные насосы. |
| F15 | 5 | Передний радиолокатор и аварийный тормоз, управление электроэнергией. |
| F17 | 10 | Встроенный системный интерфейс. |
| F19 | 30 | Передний стеклоочиститель. |
| F20 | 15 | Передний и задний проемные насосы. |
| F21 | 20 | Стиральный насос для фар. |
| F22 | 15 | Хорн. |
| F23 | 15 | Фара дальнего света правой руки. |
| F24 | 15 | Фара дальнего света левой руки. |
