Предохранители и реле Peugeot 508 2011-2018
Схемы относятся к указанным годам и вариантам Peugeot 508 2011-2018. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
В этой статье мы рассматриваем первое поколение Peugeot 508, полученное из 2010 в адрес 2018. Вот, вы найдете блок предохранителей диаграммы Пежо 508 (в %) 2011, 2012, 2013, 2014, 2015, 2016, 2017), получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Peugeot 508 2011-2017
прикуриватель (розетка питания) предохранителей в Пежо 508 - предохранители F13 (Передняя часть прикуриватель), F14 (Передняя 12 В розетка) в панели инструментов блок предохранителей#1, и предохранители F3 (12 В для задних сидений),F4 (12 В вагон) в панели инструментов блок предохранителей #2.
Содержание
блок предохранителей Место проведения
Блок предохранителей

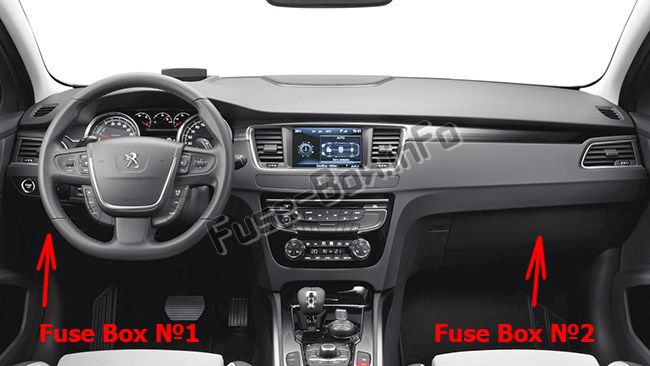

Транспортные средства с левосторонним движением:

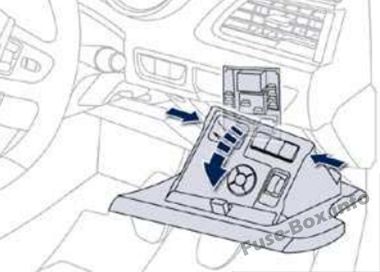

Взрывчатка 1 расположен в нижней приборной панели (левосторонней). Откройте навесный щит, а затем приложите свет для обхода остановок.

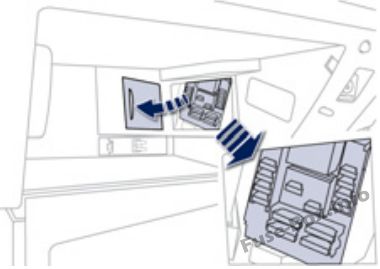

Взрывчатка 2 расположен в бардачке (правой стороне).

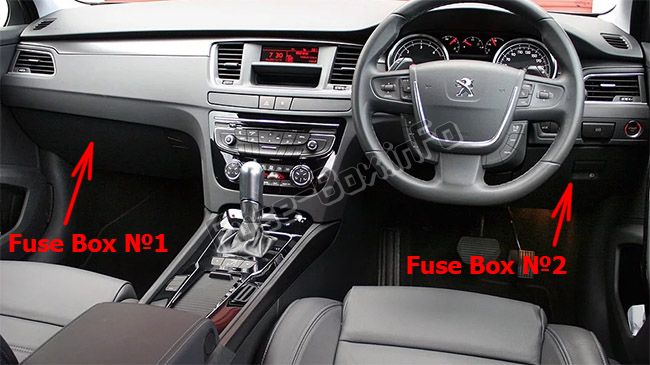

Транспортные средства с правосторонним управлением:
Взрывчатка 1 расположен в бардачке (левосторонней)

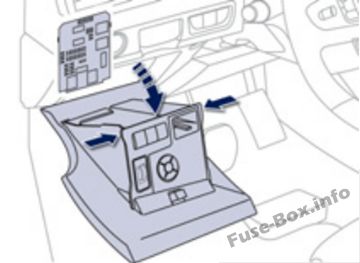

Взрывчатка 2 расположен в нижней приборной панели (с правой стороны)

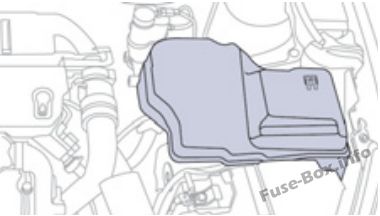

Сопоставимость двигателей

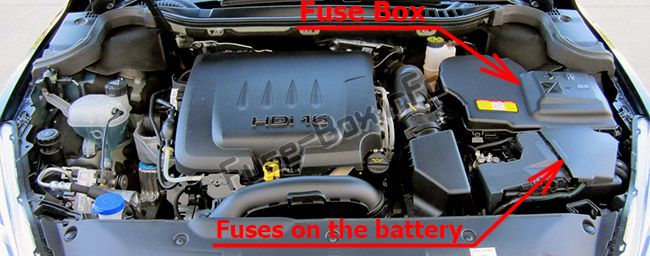

Он помещается в моторное отделение рядом с батареей.
блок предохранителей

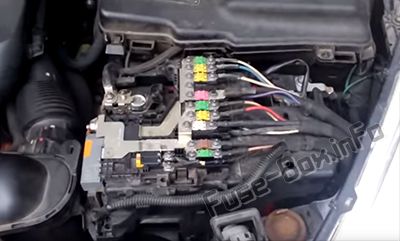

Взрыватели на батарее
блок предохранителей Диаграммы
2011, 2012, 2013, 2014

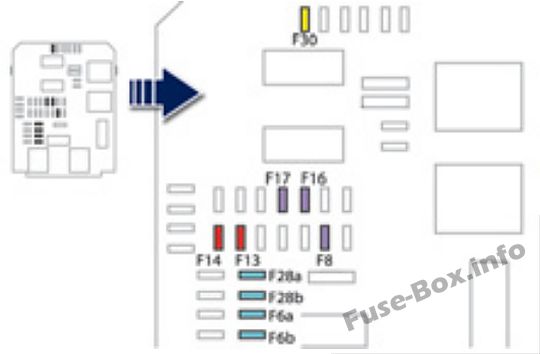

Доска блок предохранителей 1 (слева)
| Взрывчатые N° | Оценка (А) | Функции |
|---|---|---|
| F6 А или В | 15 | Аудиовизуальная система. |
| F8 | 3 | Тревога. |
| F13 | 10 | Спереди прикуриватель. |
| F14 | 10 | Передний 12 В розетка. |
| F16 | 3 | задний фонарь освещения подножки, задние огни считывания карты. |
| F17 | 3 | Задний фонарь вежливости, зеркало вежливости. |
| F28 А или В | 15 | Аудиовизуальная система. |
| F30 | 20 | Задний стеклоочиститель. |
| F32 | 10 | Усилитель звука. |

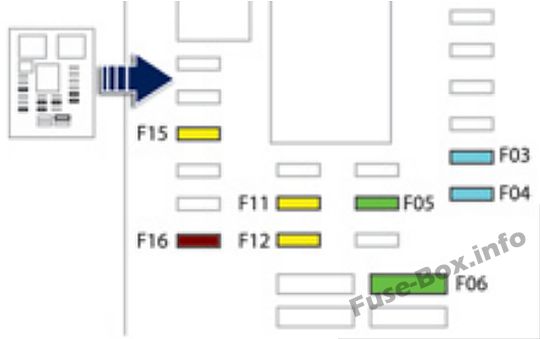

Доска блок предохранителей 2 (справа)
| Взрывчатые N° | Оценка (А) | Функции |
|---|---|---|
| F3 | 15 | Водитель 6,3 - электрическая панель окон, разъем в 12 В для задних сидений. |
| F4 | 15 | 12 В розетка в багажнике. |
| F5 | 30 | Одно-тройное заднее окно. |
| F6 | 30 | Одно-тройное окно. |
| F11 | 20 | Прицеп. |
| F12 | 20 | Усилитель звука. |
| F15 | 20 | Панорамный крыша слепая (SW). |
| F16 | 5 | Водитель 6,3-с электрический переключатель окон. |

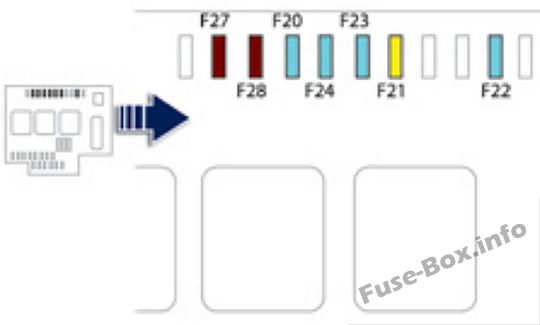

Моторное отделение
| Взрывчатые N° | Оценка (А) | Функции |
|---|---|---|
| F20 | 15 | 4.11.4 Насос для переднего/заднего промывочного промывочного насоса. |
| F21 | 20 | Стиральный насос для фар. |
| F22 | 15 | Хорн. |
| F23 | 15 | Фара дальнего света справа. |
| F24 | 15 | Фара дальнего света с левой стороны. |
| F27 | 5 | Маска левой лампы. |
| F28 | 5 | Маска правой лампы. |
2016, 2017
Доска блок предохранителей 1 (слева)
| Взрывчатые N° | Оценка (А) | Функции |
|---|---|---|
| F6 А или В | 15 | Аудиовизуальная система. |
| F8 | 3 | Тревога. |
| F13 | 10 | Спереди прикуриватель. |
| F14 | 10 | Передний 12 В розетка. |
| F16 | 3 | задний фонарь освещения подножки, задние огни считывания карты. |
| F17 | 3 | Задний фонарь вежливости, зеркало вежливости. |
| F28 А или В | 15 | Аудиовизуальная система. |
| F30 | 20 | Задний стеклоочиститель. |
| F32 | 10 | Усилитель звука. |
Доска блок предохранителей 2 (справа)
| Взрывчатые N° | Оценка (А) | Функции |
|---|---|---|
| F3 | 15 | Электрическая панель окон водителя, разъем в 12 В для задних сидений. |
| F4 | 15 | 12 В розетка в багажнике. |
| F5 | 30 | Одно-тройное заднее окно. |
| F6 | 30 | Одно-тройное окно. |
| F11 | 20 | Прицеп. |
| F12 | 20 | Усилитель звука. |
| F15 | 20 | Панорамный крыша слепая (SW и негибристые RXH). |
| F16 | 5 | Электрический переключатель окон водителя. |
Моторное отделение
| Взрывчатые N° | Оценка (А) | Функции |
|---|---|---|
| F20 | 15 | Передний/задний проемный насос. |
| F21 | 20 | Стиральный насос для фар. |
| F22 | 15 | Хорн. |
| F23 | 13 | Фара дальнего света справа. |
| F24 | 15 | Фара дальнего света с левой стороны. |
