Предохранители и реле Peugeot 4008 2012-2018
Схемы относятся к указанным годам и вариантам Peugeot 4008 2012-2018. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Договор SUV Пежо 4008 был изготовлен из 2012 в адрес 2017. В этой статье вы найдете блок предохранителей диаграммы Пежо 4008 (в %) 2012, 2013, 2014, 2015, 2016 и 2017), получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Peugeot 4008 2012-2017
прикуриватель (розетка питания) предохранителей в Пежо 4008 - предохранители #13 и #19 в панели инструментов блок предохранителей.
Содержание
Доска блок предохранителей

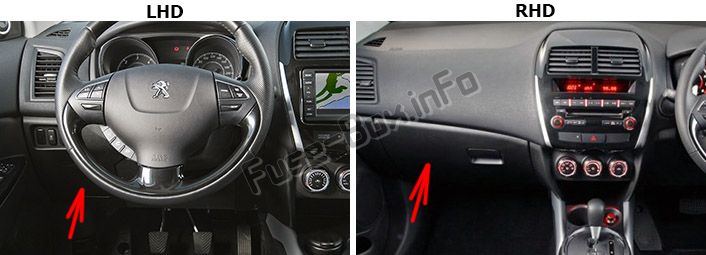

Расположение блока предохранителей

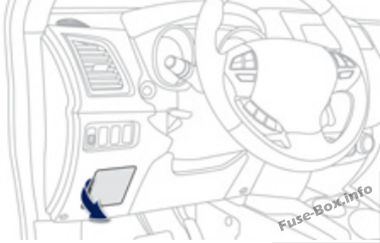

Транспортные средства с левосторонним движением: - предохранитель расположен в нижней приборной панели (левосторонней).
Открой обложку и полностью сними ее, прижми к себе.
Транспортные средства с правосторонним управлением: предохранители расположены в нижней приборной панели за бардачком.
Открой бардачок, нажми два провода в сторону середины, чтобы обойти первый улов, держи крышку бардачки и наклони ее вниз.

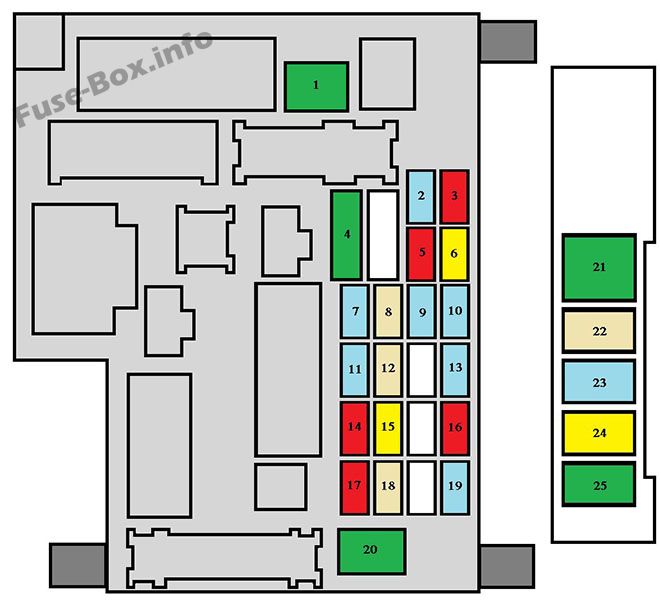

Схема блока предохранителей
| N° | Оценка | Функции |
|---|---|---|
| 1* | 30 A | Веер каюты. |
| 2 | 15 A | Тормозные огни, третий тормозной огонь. |
| 3 | 10 A | Задний противотуманный огонь. |
| 4 | 30 A | Очиститель ветрового стекла, промывка. |
| 6 | 20 A | Центральная запирание, электрические двери зеркала. |
| 7 | 15 A | Аудиотехника, телематика,USB Единица измерения, система без рук. |
| 8 | 7.5 A | Ключ дистанционного управления, блок управления кондиционером, приборная панель, электрические окна, датчики дождя и солнца, сигнализация, переключатель, рулевые устройства. |
| 9 | 15 A | Инструменты и внутреннее освещение. |
| 10 | 15 A | Огни предупреждения об опасности. |
| 11 | 15 A | Задний стеклоочиститель. |
| 12 | 7.5 A | Приборная панель, многофункциональное экран, стояночные датчики, отапливаемые сиденья, нагреваемый задний экран, электрический слепой, автоматическая регулировка фар. |
| 13 | 15 A | Зажигалка для сигарет, аксессуар. |
| 15 | 20 A | Слепая. |
| 16 | 10 A | Зеркала дверей, аудиооборудование. |
| 18 | 7.5 A | 6.11.5 Огонь(и) заднего хода. |
| 19 | 15 A | Аксессуар. |
| 20* | 30 A | Электрические устройства управления окнами. |
| 21* | 30 A | Подогретый задний экран. |
| 22 | 7.5 A | Отапливаемые двери. |
| 24 | 25 A | Электронные сиденья водителя и пассажира. |
| 25 | 30 A | Отапливаемые сиденья. |
| * Максимум фугасы обеспечивают дополнительные pr ot Экция электрических систем. Вся работа над фюзеляжей с максимальными значениями должна выполняться при помощи a PEUGE OT- дилер или квалифицированная мастерская. |
Сопоставимость двигателей блок предохранителей

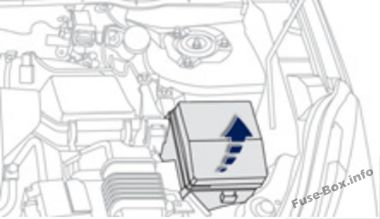

Расположение блока предохранителей

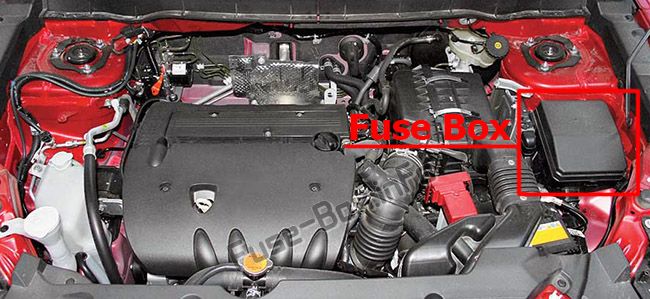

Он помещается в моторное отделение (левостороннее).

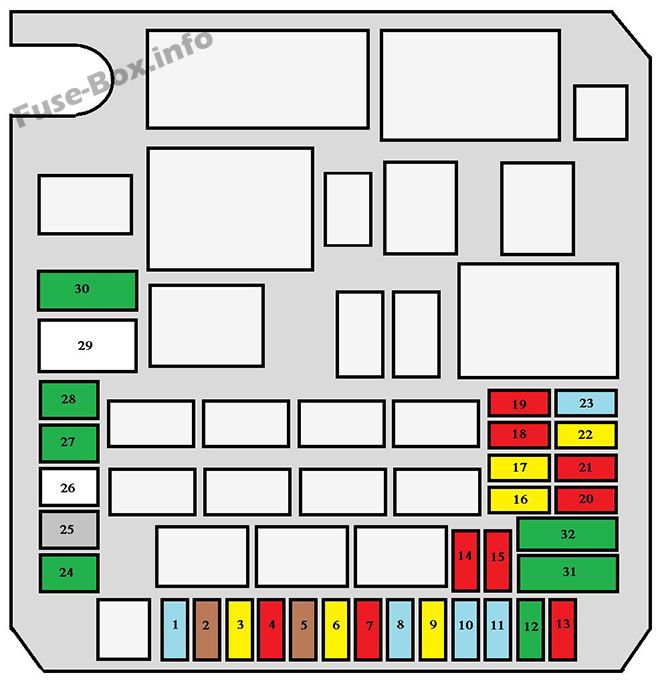

Схема блока предохранителей
| N° | Оценка | Функции |
|---|---|---|
| 1 | 15 A | Передние противотуманные фары. |
| 4 | 10 A | Хорн. |
| 5 | 7.5 A | Переносчик. |
| 6 | 20 A | Машина моется. |
| 7 | 10 A | Кондиционер. |
| 9 | 20 A | Тревога. |
| 10 | 15 A | Омрачающие, очистители. |
| 11 | - | не используется. |
| 12 | - | не используется. |
| 13 | 10 A | Дневные ходовые огни. |
| 14 | 10 A | Фара дальнего света с левой стороны. |
| 15 | 10 A | Фара дальнего света справа. |
| 16 | 20 A | Фара ближнего света с левой стороны (xenon). |
| 17 | 20 A | Фара ближнего света (xenon). |
| 18 | 10 A | Фара ближнего света (галоген), ручная и автоматическая регулировка фары. |
| 19 | 10 A | Фара ближнего света (галоген). |
| 31 | 30 A | Усилитель звука. |
