Предохранители и реле Peugeot 2008-2013 2016
Схемы относятся к указанным годам и вариантам Peugeot 2008-2013 2016. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Подкомпактный кроссвер 2008 был произведен из 2013 в адрес 2019. В этой статье вы найдете блок предохранителей диаграммы Пежо 2008 (2013, 2014, 2015, 2016 и 2018), получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Peugeot 2008 2013-2019
прикуриватель (розетка питания) взрыватель в Пежо 2008 - предохранитель F16 (Передняя 12В розетка) в панели инструментов блок предохранителей #1.
блок предохранителей Место проведения
Содержание
Блок предохранителей

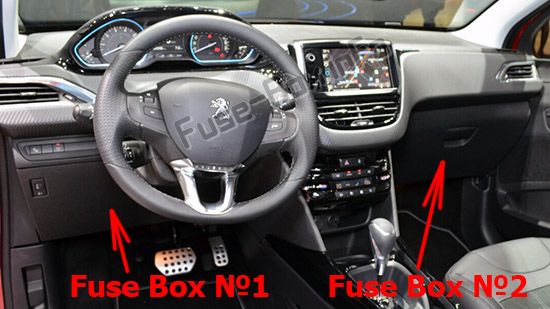

Транспортные средства с левосторонним движением:
Взрывчатка 1 расположен в нижней приборной панели (левосторонней).
Отстегните крышку, вытянув верхнюю часть справа, затем слева, полностью отключите крышку и переверните.
Взрывчатка 2 находится за бардачком.

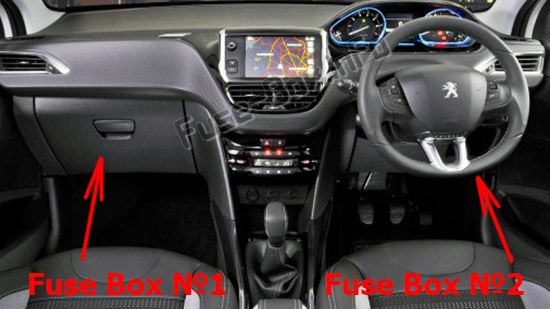

Транспортные средства с правосторонним управлением:
Взрывчатка 1 находится в бардачке.
Открой крышку бардачки, отстегни крышку предохранителя, вытянув справа верхнюю часть, полностью выключи крышку и переверни.
Взрывчатка 2 помещается в нижнюю панель (с правой стороны).
Отстегните крышку, вытянув верхнюю часть справа, затем слева, полностью отключите крышку и переверните.
Сопоставимость двигателей

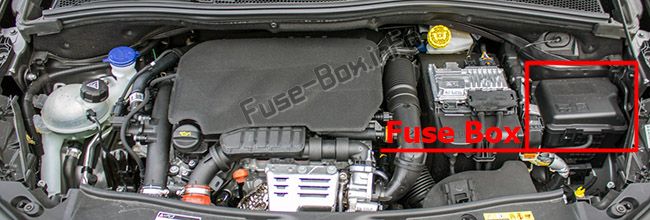

Он расположен в моторном отделении вблизи аккумулятора (левосторонней)
блок предохранителей Диаграммы
2013, 2014, 2015

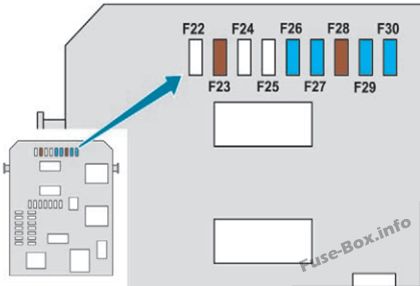

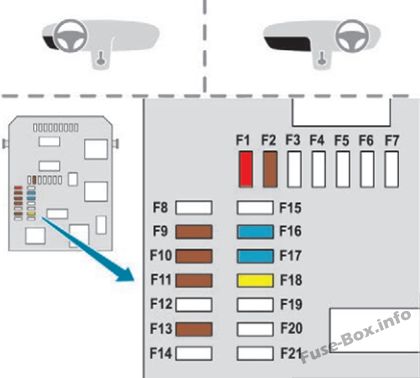

Доска блок предохранителей 1
| N° | Оценка | Функции |
|---|---|---|
| F02 | 5 A | Зеркала дверей, фары, диагностическое розетка. |
| F09 | 5 A | Тревога. |
| F10 | 5 A | Независимый телематический блок, интерфейс трейлеров. |
| F11 | 5 A | Электрохромное зеркало заднего вида, дополнительное отопление. |
| F13 | 5 A | Усилитель Hi-Fi, стояночные датчики |
| F16 | 15 A | Передний 12 В розетка. |
| F17 | 15 A | Аудиовизуальная система, аудиосистема (доступная). |
| F18 | 20 A | Сосредоточься. |
| F23 | 5 A | Лампа для перчаток, зеркало вежливости, лампы для чтения карт. |
| F26 | 15 A | Хорн. |
| F27 | 15 A | Промывочный насос. |
| F28 | 5 A | Против кражи. |
| F29 | 15 A | Компрессор для кондиционирования воздуха. |
| F30 | 15 A | Задний стеклоочиститель. |

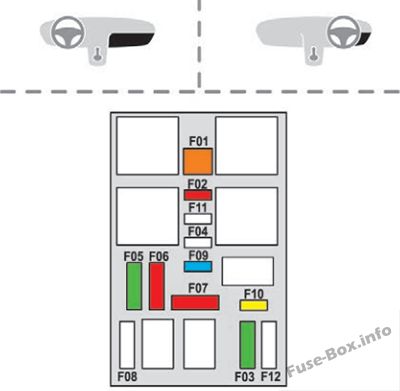

Доска блок предохранителей 2
| № | Оценка | Функции |
|---|---|---|
| F01 | 40 A | Подогреваемое заднее окно. |
| F02 | 10 A | Отапливаемые двери. |
| F03 | 30 A | Передние однотрубные окна. |
| F04 | - | не используется. |
| F05 | 30 A | Задние однотактные окна. |
| F06 | 10 A | Складываемые зеркала. |
| F07 | 10 A | Складываемые зеркала. |
| F08 | - | не используется. |
| F09 | 15 A | Передние отапливаемые сиденья (за исключением RHD) |
| F10 | 20 A | Усилитель Hi-Fi. |
| F11 | - | не используется. |
| F12 | - | не используется. |

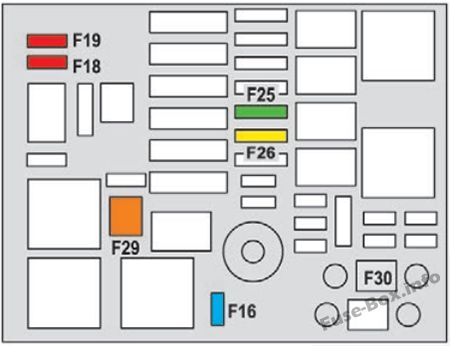

Моторное отделение
| N° | Оценка | Функции |
|---|---|---|
| F16 | 15 A | Передние противотуманные фары. |
| F18 | 10 A | Фара дальнего света правой руки. |
| F19 | 10 A | Фара дальнего света левой руки. |
| F25 | 30 A | Реле для мытья фар (доступное). |
| F29 | 40 A | Передний стеклоочиститель. |
| F30 | 80 A | Передаточные вилки (Дизель). |
2016, 2018
Доска блок предохранителей 1
| N° | Оценка | Функции |
|---|---|---|
| F2 | 5 A | Зеркала дверей, фары, диагностическое розетка. |
| F9 | 5 A | Тревога. |
| F10 | 5 A | Независимый телематический блок. |
| F11 | 5 A | Электрохромное зеркало заднего вида, дополнительное отопление, "Активный город" тормоза. |
| F13 | 5 A | Усилитель Hi-Fi, датчики стоянки, реверсирующая камера. |
| F16 | 15 A | Передний 12 В розетка. |
| F17 | 15 A | 2016: Аудиовизуальная система (без экрана). 2018: не используется |
| F18 | 20 A | 2016:: Прикосновение к экрану, радио (если прикосновение). 2018:: Сенсорный экран, аудиосистема |
| F23 | 5 A | Зеркало, лампа для чтения карт. |
| F26 | 15 A | Хорн. |
| F27 | 15 A | Промывочный насос. |
| F28 | 5 A | Против кражи. |
| F29 | 15 A | Компрессор для кондиционирования воздуха. |
| F30 | 15 A | Задний стеклоочиститель. |
Доска блок предохранителей 2
| N° | Оценка | Функции |
|---|---|---|
| F01 | 40 A | Подогреваемое заднее окно. |
| F02 | 10 A | Отапливаемые двери. |
| F03 | 30 A | Передние однотрубные окна. |
| F04 | - | Подогреваемые передние сиденья. |
| F05 | 30 A | Задние однотактные окна. |
| F06 | 10 A | Складываемые зеркала. |
| F07 | 10 A | Складываемые зеркала. |
| F08 | - | не используется. |
| F09 | 15 A | Передние подогревые сиденья, передние электрические окна (без одноприкосновения). |
| F10 | 20 A | Усилитель Hi-Fi. |
| F11 | - | не используется. |
| F12 | - | не используется. |
Моторное отделение
| N° | Оценка | Функции |
|---|---|---|
| F16 | 15 A | Дневные ходовые огни. |
| F18 | 10 A | Фара дальнего света правой руки. |
| F19 | 10 A | Фара дальнего света левой руки. |
| F25 | 30 A | Реле для мытья фар (доступное). |
| F29 | 40 A | Передний стеклоочиститель. |
| F30 | 80 A | Передаточные вилки (Дизель). |
