Предохранители и реле Peugeot Expert VU и Traveler 2016-2019
Схемы относятся к указанным годам и вариантам Peugeot Expert VU и Traveler 2016-2019. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Peugeot Expert VU и Traveler 2016-2019.

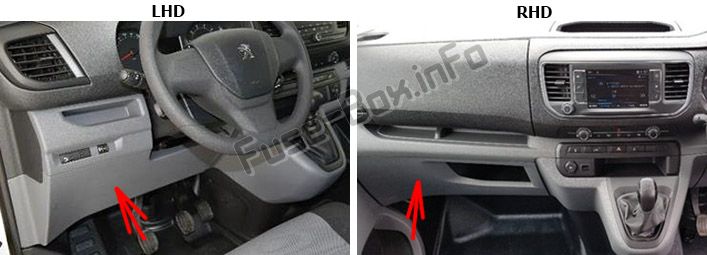

Расположение блока предохранителей

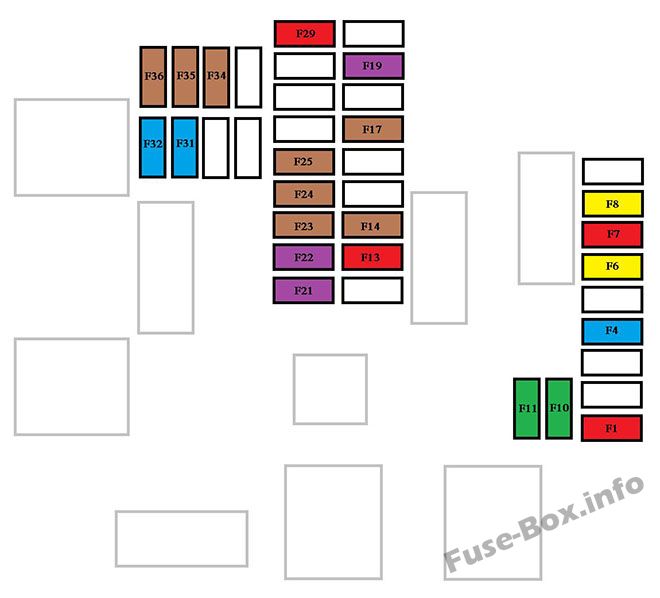

Схема блока предохранителей (версия 1 (Eco))
Назначение предохранителей в блоке предохранителей на приборной панели Версия 1 (Eco)
| Н ° | Рейтинг (A) | функции |
|---|---|---|
| F1 | 10 | Электроусилитель руля, выключатель сцепления |
| F4 | 15 | Горн. |
| F5 | 20 | Насос омывателя переднего / заднего стекла. |
| F6 | 20 | Насос омывателя переднего / заднего стекла. |
| F7 | 10 | Задняя розетка для аксессуаров 12 В. |
| F8 | 20 | Одиночные или двойные задние дворники. |
| F10 / F11 | 30 | Передние и задние, внешние, внутренние замки. |
| F13 | 10 | Передние органы управления кондиционером, радиоуправление, рычаг переключения передач, проекционный дисплей. |
| F14 | 5 | Тревога, вызовы экстренной помощи и помощи. |
| F17 | 5 | Приборная доска. |
| F19 | 3 | Органы управления на руле. |
| F21 | 3 | Система доступа и запуска без ключа или выключатель зажигания. |
| F22 | 3 | Датчик дождя и солнечного света, многофункциональная камера обнаружения. |
| F23 | 5 | Ремень безопасности не пристегнут или не пристегнут экран дисплея. |
| F24 | 5 | Сенсорный экран, камера заднего вида и парктроник. |
| F25 | 5 | Подушки безопасности. |
| F29 | 20 | Аудиосистема, сенсорный экран, проигрыватель компакт-дисков, навигация. |
| F31 | 15 | Аудиосистема (аккумулятор +). |
| F32 | 15 | Передняя розетка для аксессуаров 12 В. |
| F34 | 5 | Система контроля слепых зон, электрическое управление зеркалами заднего вида. |
| F35 | 5 | Подогрев форсунок омывателя, регулировка высоты света фар. |
| F36 | 5 | Зарядное устройство для фонарей, задний вспомогательный фонарь. |

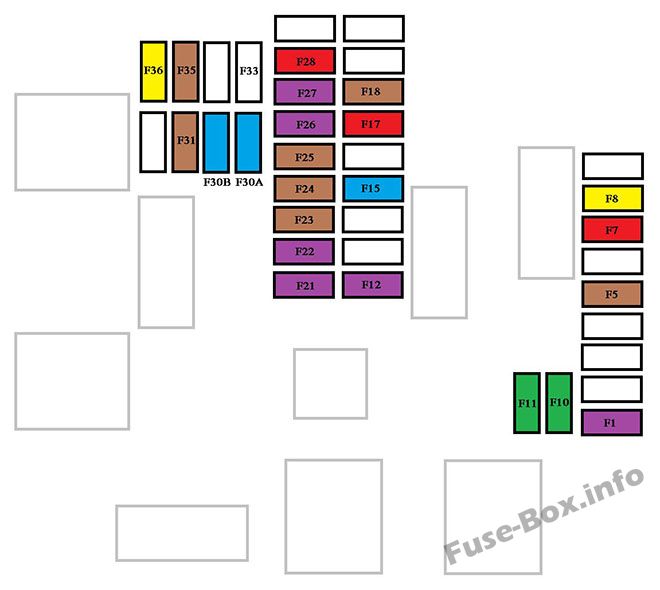

Схема блока предохранителей (Версия 2 (Полная))
Назначение предохранителей в блоке предохранителей приборной панели Версия 2 (Полная)
| Н ° | Рейтинг (A) | функции |
|---|---|---|
| F1 | 3 | Система доступа и запуска без ключа или выключатель зажигания. |
| F5 | 5 | Сенсорный экран, камера заднего вида и парктроник. |
| F7 | 10 | Органы управления кондиционером сзади, усилитель Hi-Fi. |
| F8 | 20 | Одиночный или двойной задний дворник. |
| F10 / F11 | 30 | Передние и задние, внешние, внутренние замки. |
| F12 | 3 | Тревога. |
| F17 | 10 | Задняя розетка для аксессуаров 12 В. |
| F18 | 5 | Вызов службы экстренной помощи и помощи. |
| F21 | 3 | Зарядное устройство для фонарей, задний вспомогательный фонарь. |
| F22 | 3 | Фонарь вещевого ящика, задние габаритные фонари. |
| F23 | 5 | Система контроля слепых зон, электрическое управление зеркалами заднего вида. |
| F24 | 5 | Органы управления на руле. |
| F25 | 5 | Регулировка высоты света фар. |
| F26 | 3 | Ремень безопасности не пристегнут или не пристегнут экран дисплея. |
| F27 | 3 | Датчик дождя и солнечного света, многофункциональная камера обнаружения. |
| F28 | 10 | Передние органы управления кондиционером, радиоуправление, рычаг переключения передач, проекционный дисплей. |
| F30A или B | 15 | Аудиосистема (аккумулятор +). |
| F31 | 5 | Подушки безопасности. |
| F33 | 15 | Передняя розетка для аксессуаров 12 В. |
| F35 | 5 | Приборная доска. |
| F36 | 20 | Аудиосистема, сенсорный экран, проигрыватель компакт-дисков, навигация. |

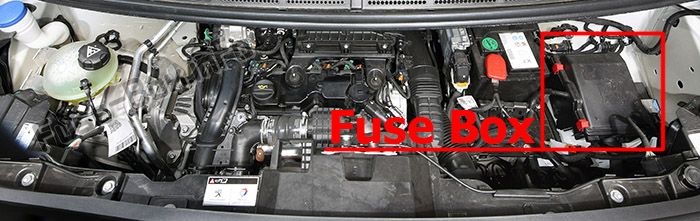

Блок предохранителей в моторном отсеке
Расположение блока предохранителей
| Н ° | Рейтинг (A) | функции |
|---|---|---|
| F12 | 5 | Подогрев форсунок омывателя. |
| F14 | 25 | Насос омывателя переднего и заднего стекла. |
| F15 | 5 | Передний радар и экстренное торможение, электроусилитель руля. |
| F17 | 10 | Встроенный системный интерфейс. |
| F19 | 30 | Электродвигатель переднего дворника. |
| F20 | 15 | Насос омывателя переднего и заднего стекла. |
| F21 | 20 | Насос омывателя фар. |
| F22 | 15 | Горн. |
| F23 | 15 | Правая фара дальнего света. |
| F24 | 15 | Левая фара дальнего света. |
