Предохранители и реле Peugeot iOn (2010-2018)
Схемы относятся к указанным годам и вариантам Peugeot iOn (2010-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Peugeot.
Расположение предохранителей Peugeot iOn 2010-2018
Предохранитель прикуривателя (розетки) в Peugeot iOn предохранитель F2 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Расположение блока предохранителей
Отсоедините крышку и полностью снимите ее, потянув на себя.

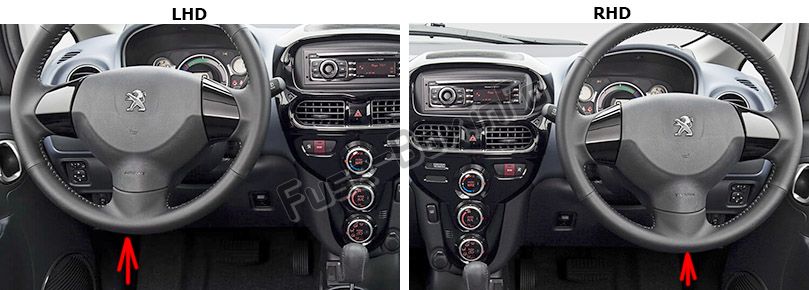

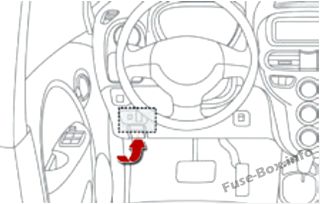

Автомобили с левым рулем: блок предохранителей расположен в нижней части приборной панели (с левой стороны).

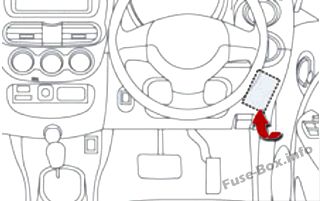

Автомобили с правым рулем: он расположен в нижней части приборной панели (справа).

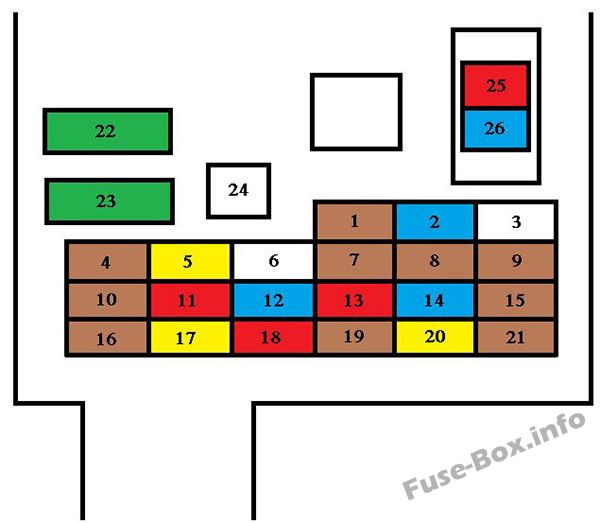

Схема блока предохранителей
| № | Рейтинг | Функции |
|---|---|---|
| 1 | 7,5 А | Левые передние и задние габаритные огни. |
| 2 | 15 A | Гнездо для аксессуаров. |
| 3 | - | Не используется. |
| 4 | 7,5 А | Пусковой двигатель. |
| 5 | 20 A | Аудио система. |
| 6 | - | Не используется. |
| 7 | 7,5 А | Оснащение автомобиля (потребители приборной панели), правые передние и задние габаритные огни. |
| 8 | 7,5 А | Электрические дверные зеркала. |
| 9 | 7,5 А | Супервизор-контролер. |
| 10 | 7,5 А | Кондиционирование воздуха. |
| 11 | 10 A | Задний противотуманный фонарь. |
| 12 | 15 A | Блокировка двери. |
| 13 | 10 A | Лампа вежливости. |
| 14 | 15 A | Задний стеклоочиститель. |
| 15 | 7,5 А | Приборная доска. |
| 16 | 7,5 А | Обогрев. |
| 17 | 20 A | Сиденье с подогревом. |
| 18 | 10 A | Вариант. |
| 19 | 7,5 А | Обогрев дверного зеркала. |
| 20 | 20 A | Дворники. |
| 21 | 7,5 А | Подушки безопасности. |
| 22 | 30 A | Разморозка заднего стекла |
| 23 | 30 A | Обогрев. |
| 24 | - | Не используется. |
| 25 | 10 A | Радио. |
| 26 | 15 A | Предохранитель салона. |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

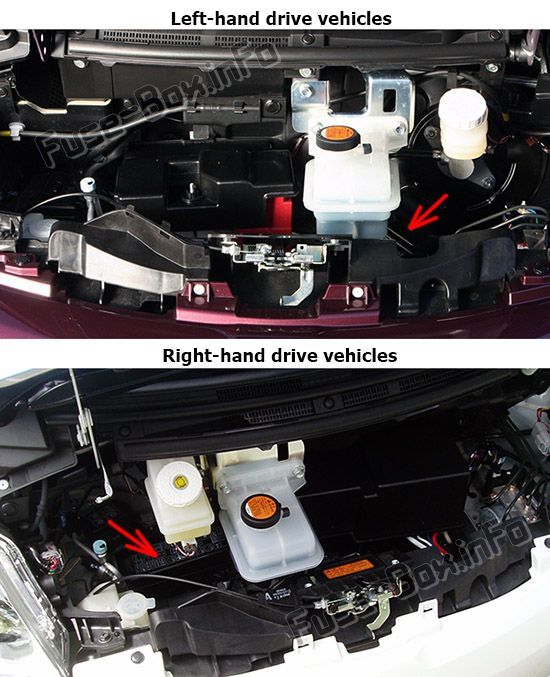

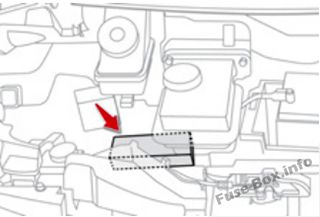

Он расположен в переднем отсеке под бачком системы отопления.
Откройте капот, отсоедините крышку и полностью снимите ее, потянув на себя.
Откройте капот, отсоедините крышку и полностью снимите ее, потянув на себя.
Автомобили с левым рулем
Автомобили с правым рулем

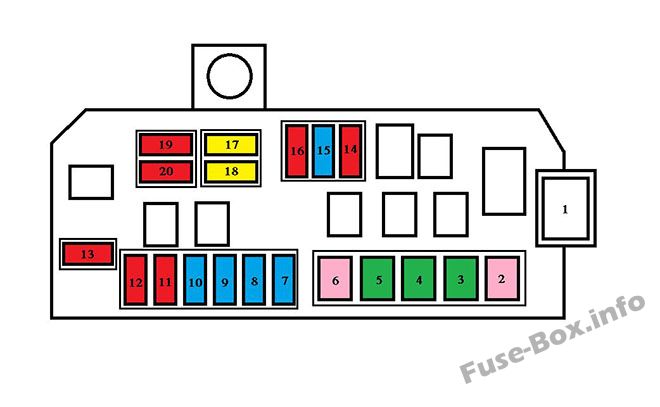

Схема блока предохранителей
| № | Рейтинг | Функции |
|---|---|---|
| 1 | - | Не используется. |
| 2 | 30 A | Внутренний предохранитель. |
| 3 | 40 A | Электродвигатель. |
| 4 | 40 A | Вентилятор радиатора. |
| 5 | 40 A | Электрические окна. |
| 6 | 30 A | Вакуумный насос. |
| 7 | 15 A | ЭБУ главного аккумулятора. |
| 8 | 15 A | Третий стоп-сигнал. |
| 9 | 15 A | Передние противотуманные фары. |
| 10 | 15 A | Помпа. |
| 11 | 10 A | Бортовое зарядное устройство. |
| 12 | 10 A | Индикатор направления. |
| 13 | 10 A | Рог. |
| 14 | 10 A | Дневные ходовые огни. |
| 15 | 15 A | Батарейный вентилятор. |
| 16 | 10 A | Компрессор кондиционера. |
| 17 | 20 A | Правый ближний свет. |
| 18 | 20 A | Левый ближний свет, корректоры фар. |
| 19 | 10 A | Правый дальний свет. |
| 20 | 10 A | Левый дальний свет. |
