Предохранители и реле Pontiac Bonneville (2000-2005)
Схемы относятся к указанным годам и вариантам Pontiac Bonneville (2000-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Pontiac.
Схема предохранителей Pontiac Bonneville 2000-2005 гг.
Предохранители прикуривателя (розетка) в Pontiac Bonneville Это предохранитель № 65 (2000-2004 гг.) в заднем блоке предохранителей под сиденьем и предохранители № 22, № 23 в блоке предохранителей в моторном отсеке.
Оглавление
Задний блок предохранителей под сиденьем
Задний блок предохранителей под сиденьем

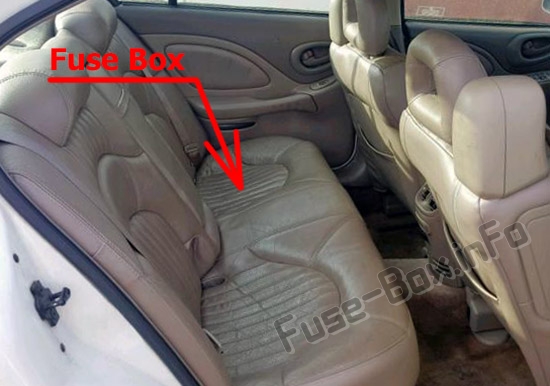

Расположение блока предохранителей
Он находится под левым задним сиденьем (снимите сиденье и откройте крышку блока предохранителей).

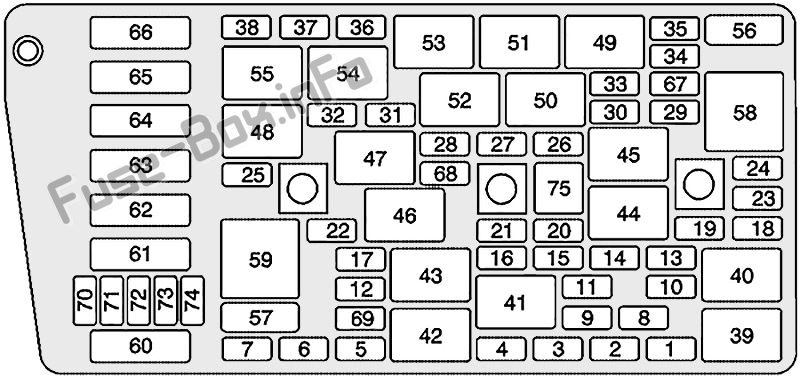

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Топливный насос |
| 2 | Обогреватель, вентиляция, вентилятор кондиционера |
| 3 | Сиденье с памятью |
| 4 | Ссылка на диагностику сборочной линии |
| 5 | Не используется |
| 6 | Компакт-диск (CD) |
| 7 | Модуль водительской двери |
| 8 | Дополнительные надувные удерживающие устройства |
| 9 | Не используется |
| 10 | Парк ламп справа |
| 11 | Вентиляционный соленоид |
| 12 | Зажигание 1 |
| 13 | Лампы Парк Слева |
| 14 | Модуль диммера освещения салона |
| 15 | 2000-2002: не используется 2003-2005: Спутниковое цифровое радио |
| 16 | Подогрев переднего левого сиденья |
| 17 | Не используется |
| 18 | Модули задней двери |
| 19 | Стоп-сигналы |
| 20 | ПАРКОВКА (P) / ЗАДНИЙ ХОД (R) |
| 21 | Аудио |
| 22 | Сохраненная мощность аксессуаров |
| 23 | Не используется |
| 24 | Не используется |
| 25 | Модуль пассажирской двери |
| 26 | Body |
| 27 | Внутренние лампы |
| 28 | Не используется |
| 29 | Выключатель зажигания |
| 30 | Приборная доска |
| 31 | Подогрев правого переднего сиденья |
| 32 | Не используется |
| 33 | Отопление, вентиляция, кондиционирование |
| 34 | Зажигание 3 Задний |
| 35 | Антиблокировочная тормозная система |
| 36 | Сигнал поворота/опасность |
| 37 | Аккумулятор ОВКВ |
| 38 | Модуль интеграции Dash |
| 56 | Сиденья с электроприводом (автоматический выключатель) |
| 57 | Электрические стеклоподъемники (автоматический выключатель) |
| 60 | Не используется |
| 61 | Задняя защита от запотевания |
| 62 | Не используется |
| 63 | Аудио усилитель |
| 64 | Компрессор/выхлоп с электронной регулировкой уровня |
| 65 | 2000-2004: Прикуриватель 2005: Не используется |
| 66 | Не используется |
| 67 | Не используется |
| 68 | Не используется |
| 69-74 | Запасные предохранители |
| 75 | Съемник предохранителей |
| Реле | |
| 39 | Топливный насос |
| 40 | Парковочные огни |
| 41 | Зажигание 1 |
| 42 | 2000-2001: не используется 2002-2005: Задние противотуманные фары |
| 43 | Не используется |
| 44 | Парковочный тормоз |
| 45 | Фонари заднего хода |
| 46 | Сохраненная мощность аксессуаров |
| 47 | Замок топливного бака |
| 48 | Не используется |
| 49 | Зажигание 3 |
| 50 | Открытие дверцы топливного бака |
| 51 | Внутренние лампы |
| 52 | Освобождение багажника |
| 53 | Передние плафоны освещения |
| 54 | Не используется |
| 55 | Компрессор с электронным контролем уровня |
| 58 | 2000-2004: Прикуриватель 2005: Не используется |
| 59 | Задняя защита от запотевания |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

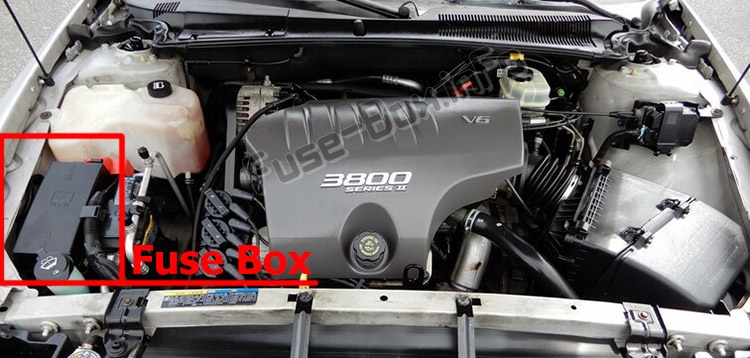

Расположение блока предохранителей

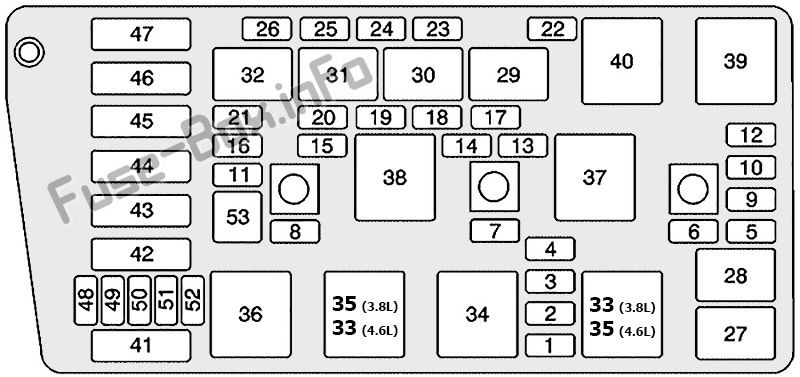

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | 3,8 л V6: не используется 4,6 л V8: ссылка на диагностику сборочной линии |
| 2 | Аксессуар |
| 3 | Дворники |
| 4 | Не используется |
| 5 | Левая фара ближнего света |
| 6 | Фара ближнего света правая |
| 7 | 3,8 л V6: запасной 4,6 л V8: приборная панель |
| 8 | Батарея модуля управления силовым агрегатом |
| 9 | Фара дальнего света правая |
| 10 | Левая фара дальнего света |
| 11 | Зажигание 1 |
| 12 | 3,8 л V6: не используется 4,6 л V8: противотуманные фары |
| 13 | Трансмиссия |
| 14 | Круиз-контроль |
| 15 | 3,8 л V6: система прямого зажигания 4,6 л V8: модуль катушки |
| 16 | Банк форсунок №2 |
| 17 | Не используется |
| 18 | Не используется |
| 19 | Зажигание модуля управления силовым агрегатом |
| 20 | Датчик кислорода |
| 21 | Банк форсунок №1 |
| 22 | 3,8 л V6: вспомогательная мощность 4,6 л V8: прикуриватель № 2 |
| 23 | 3,8 л V6: прикуриватель 4,6 л V8: прикуриватель №1 |
| 24 | 3,8 л V6: противотуманные фары/дневные ходовые огни 4,6 л V8: Дневные ходовые огни |
| 25 | Horn |
| 26 | Муфта кондиционера |
| 41 | Стартер (автоматический выключатель) |
| 42 | 2000-2002: А.И.Р. 2003-2005: не используется |
| 43 | 2000-2001: Антиблокировочная система тормозов 2002-2005: не используется |
| 44 | 2000-2001: не используется 2002-2005: Антиблокировочная система тормозов |
| 45 | 3,8 л V6: не используется 4,6 л V8: воздушный насос |
| 46 | 2000-2002: Дополнительный вентилятор охлаждения 2003-2005: Вентилятор охлаждения 1 |
| 47 | 2000-2002: Основной вентилятор охлаждения 2003-2005: Вентилятор охлаждения 2 |
| 48-52 | Запасные предохранители |
| 53 | Съемник предохранителей |
| Реле | |
| 27 | Фара дальнего света |
| 28 | Фара ближнего света |
| 29 | Противотуманные фары |
| 30 | Дневные ходовые огни |
| 31 | Horn |
| 32 | Муфта кондиционера |
| 33 | Соленоид ОВКВ |
| 34 | Аксессуар |
| 35 | 2000-2002: Воздушный насос 2003-2005: не используется |
| 36 | Стартер 1 |
| 37 | 2000-2002: Дополнительный вентилятор охлаждения 2003-2005: Вентилятор охлаждения 1 |
| 38 | Зажигание 1 |
| 39 | Последовательный/параллельный вентилятор охлаждения |
| 40 | 2000-2002: Основной вентилятор охлаждения 2003-2005: Вентилятор охлаждения 2 |
