Предохранители и реле Pontiac Firebird (1992-2002)

Схемы относятся к указанным годам и вариантам Pontiac Firebird (1992-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Pontiac.

Схема предохранителей Pontiac Firebird 1992-2002 гг.

Предохранитель прикуривателя (розетка) в Pontiac Firebird Это предохранитель №11 в блоке предохранителей панели приборов.

Оглавление

Расположение блока предохранителей

Пассажирский салон

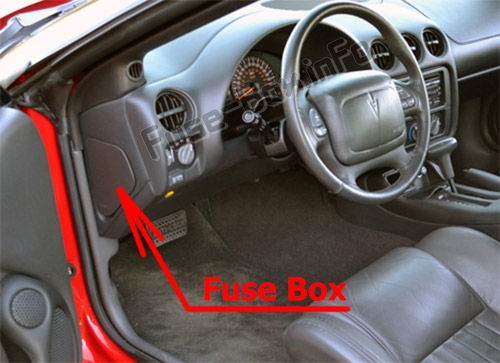

Блок предохранителей расположен в левом боковом крае панели приборов, за крышкой. Пассажирский салон

Моторного отсека

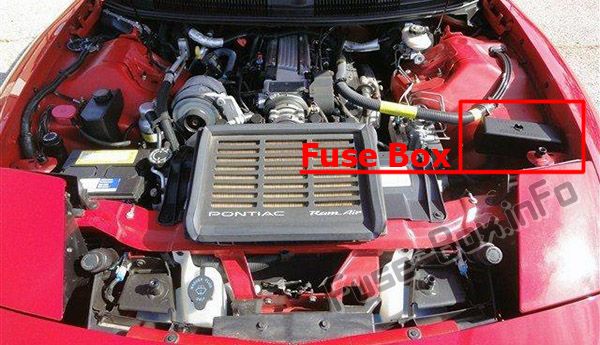

1992-1997 гг. Моторного отсека

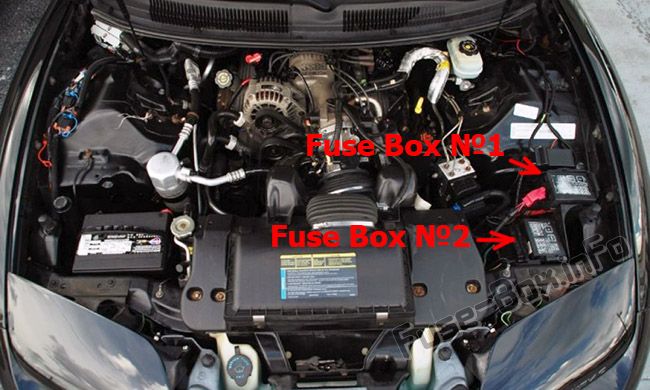

1998-2002 гг. Моторного отсека

Схемы блока предохранителей

1992, 1993, 1994, 1995

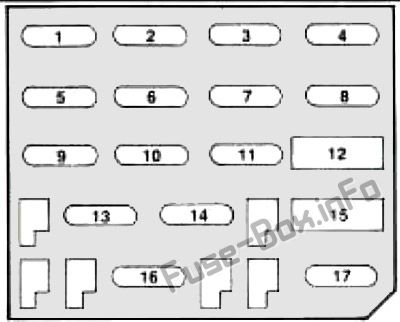

Приборная доска

Назначение предохранителей в панели приборов (1992-1995 гг.)

№	Описание
1	Подушка безопасности: компоненты SIR
2	1992-1994: Резервные огни; Модуль дневных ходовых огней (Канада); Включите флешер 1995: Резервные лампы; Модуль дневных ходовых огней (Канада); проблесковый маячок; Переключатель диапазона передачи; Переключатель контроля тяги
3	Селекторный переключатель управления обогревом (кондиционер с подогревом); Задний обогреватель
4	1992–1994: Модуль управления силовым агрегатом; Приборный щиток; Модуль декодера PASS-Key II 1995: Силовая антенна; Сменщик дисков
5	1992–1994: Модуль управления силовым агрегатом; Модуль декодера PASS-Key 11s; Реле топливного насоса 1995: Модуль управления силовым агрегатом; Реле топливного насоса; модуль защиты от кражи; Датчик массового расхода воздуха двигателя (двигатель V8)
6	Выключатель стоп-сигнала/круиз-стоп; Опасность Flasher
7	дверные замки с электроприводом; Зеркала с электроприводом; Переключатель открывания люка; Вспомогательный аксессуар Wir
8	модуль звуковой сигнализации; Освещение салона: консольный отсек, перчаточный ящик, купол, багажник, задний плафон, зеркало заднего вида; Радио; Модуль защиты от кражи; Индикатор БЕЗОПАСНОСТИ; Реле открытия люка; Приемник бесключевого доступа
9	модуль звуковой сигнализации; Модуль дневных ходовых огней (Канада); Модуль диагностического запаса энергии; Приборный щиток; приемник бесключевого доступа; Тормозной переключатель в сборе; Вспомогательный аксессуар Wir
10	Внешнее освещение
11	Зажигалка; реле звукового сигнала; Разъем канала передачи данных
12	сиденья с электроприводом; Задний обогреватель
13	Управление яркостью
14	Стеклоочиститель
15	Электрические стеклоподъемники, выключатель со складным верхом (автоматический выключатель); Модуль фиксации уровня охлаждения
16	Диагностический модуль резерва энергии
17	Радиоусилитель; Органы управления на рулевом колесе

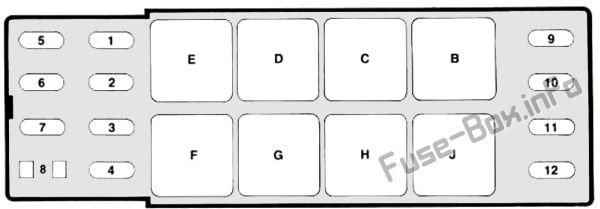

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (1992-1995 гг.)

№	Name	A	Описание
1	АБС летучая мышь	5	Электронный модуль управления тормозом
2	ВОГ ЛТС	20	Противотуманные фары
3	R HDLP ДР	15	Модуль дверей фары
4	L HDLP ДР	15	Модуль дверей фары
5	АБС ЗАЖИГАНИЕ	5	Антиблокировочная тормозная система
6	ВЕНТИЛЯТОРЫ/АКТР	10	1992-1994: Реле вентилятора охлаждающей жидкости; Соленоид продувки адсорбера EVAP; Рециркуляция выхлопных газов; Реле низкого уровня охлаждающей жидкости; Соленоид блокировки заднего хода 1995: Реле вентилятора охлаждающей жидкости; Соленоид продувки адсорбера EVAP; рециркуляция отработавших газов; Соленоид блокировки заднего хода; Соленоид пропуска переключения передач; Датчики кислорода с подогревом (двигатель V8)
7	ВОЗДУШНЫЙ НАСОС	20	1992-1994: Нагнетательный насос в сборе; Реле воздушного насоса 1995: Реле воздушного насоса
8	PCM	10	1995: Модуль управления силовым агрегатом
9	ИНЖЕКТОР	7.5	Топливные форсунки
10	ИНЖЕКТОР	7.5	Топливные форсунки
11	ЗАЖИГАНИЕ	10	1992–1994: VIN-код двигателя S: датчик положения распредвала; Датчик положения коленчатого вала; электронный модуль зажигания; VIN-код двигателя P: катушка зажигания; Драйвер катушки зажигания 1995: Код двигателя VIN S: датчик положения распределительного вала; датчик положения коленчатого вала; Модуль управления зажиганием; Автоматическая коробка передач; Катушка зажигания (двигатель V-8); Модуль катушки зажигания (двигатель V-8)
12	A/C-КРУИЗ	20	реле компрессора кондиционера; Переключатели и модуль круиз-контроля, реле низкого уровня охлаждающей жидкости (1992-1993)

Реле
B			Компрессор кондиционера
C			Антиблокировочная тормозная система
D			Вентилятор охлаждающей жидкости № 1 (со стороны водителя)
E			Воздушный насос
F			Вентилятор охлаждающей жидкости № 2 (со стороны пассажира)
G			1992-1993: Низкий уровень охлаждающей жидкости 1994–1995: Система контроля тяги
H			Противотуманные фары
J			1992-1993: Высокий воздуходувка 1994: Не используется 1995: Охлаждающий вентилятор № 3

1996, 1997

Приборная доска

Назначение предохранителей в панели приборов (1996-1997 гг.)

№	Name	Применение
1	СТОП/ОПАСНОСТЬ	Аварийная сигнализация, тормозной выключатель в сборе
2	ПОВОРОТ Б/У	Контроль тяги/пусковой переключатель второй передачи, переключатель фонаря заднего хода/поворота, указатель поворота, модуль дневных ходовых огней (DRL)
3	ПКМ БАТТ	Модуль управления силовым агрегатом (PCM), реле топливного насоса
4	РАДИО АССИ	Радиоусилитель Delco Monsoon, силовая антенна, удаленный проигрыватель компакт-дисков (багажник)
5	ХВОСТ ЛПС	Модуль дневных ходовых огней (DRL), переключатель фар
6	HVAC	Селекторный переключатель HVAC, переключатель/таймер обогревателя заднего стекла
7	ЭЛЕКТРОПИТАНИЕ	Реле габаритных огней, реле открывания люка, переключатель зеркал с электроприводом, радио, датчик удара, комбинация приборов
8	УЧТИВОСТЬ	Модуль управления кузовным оборудованием (BCM)
9	ДАТЧИКИ	Блок управления кузовным оборудованием (BCM), тормозной переключатель в сборе (BTSI), комбинация приборов, модуль дневных ходовых огней (DRL)
10	ВОЗДУШНАЯ ПОДУШКА	Диагностический модуль запаса энергии (DERM), двухполюсный датчик включения
11	CIG/ACCY	Прикуриватель, разъем канала передачи данных (DLC), вспомогательный провод
12	ПРОТИВОТУМАН/СИДЕНЬЯ	Выключатель/таймер обогревателя заднего стекла, таймер/реле обогревателя заднего стекла, сиденья с электроприводом
13	ПКМ ЗАЖИГАНИЕ	Модуль управления силовым агрегатом (PCM), вакуумный переключатель продувки адсорбера EVAP, EVAP Ca
14	СТЕКЛООЧИСТИТЕЛЬ/МОЙКА	Двигатель стеклоочистителя в сборе, переключатель стеклоочистителя/омывателя
15	ОКНА	Переключатель стеклоподъемников (правый, левый), модуль Express-Down, модуль фиксации уровня охлаждающей жидкости, переключатель складного верха
16	IP ДИММЕР	Лампа подсветки двери (правая, левая), переключатель фары, переключатель противотуманных фар, комбинация приборов, узел управления HVAC, лампа освещения PRNDL, лампа пепельницы, радио, органы управления рулевым колесом-радио, переключатель/таймер обогревателя заднего стекла, переключатель контроля тяги (TCS) ) и пусковой переключатель 2-й передачи
17	РАДИО	Блок управления кузовным оборудованием (BCM), радио, усилитель, органы управления на рулевом колесе-радио

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (1996-1997 гг.)

№	Name	A	Описание
1	АБС ЗАЖИГАНИЕ	5	Антиблокировочная тормозная система
2	ПРИВОДЫ	15	Модуль дневных ходовых огней, переключатель фар, реле вентилятора системы охлаждения, выхлоп, система рециркуляции газов, соленоид продувки адсорбера EVAP
3	R HDLP ДР	15	Дверной модуль фары
4	L HDLP ДР	15	Дверной модуль фары
5	АБС ВЛВ	20	Клапан тормозного давления
6	АБС летучая мышь	5	Электронный модуль управления тормозом
7	ВОЗДУШНЫЙ НАСОС	25	Реле воздушного насоса (V8), насос, выпускной клапан и вентилятор охлаждения
8	HORN	20	Реле звукового сигнала
9	ИНЖЕКТОР	15	Топливные форсунки
10	АНГ СЕН	20	Массовый расход воздуха, датчик кислорода с подогревом, соленоид блокировки заднего хода, соленоид с пропуском переключения передач, автоматическая коробка передач, выключатель тормоза
11	ЗАЖИГАНИЕ	10	V6 VIN K: электронный модуль зажигания VS VIN P: модуль катушки зажигания, датчик положения коленчатого вала
12	A/C-КРУИЗ	15	реле компрессора кондиционера; Переключатели и модуль круиз-контроля

Реле
B			Компрессор кондиционера
C			Антиблокировочная система тормозов (TCS)
D			Охлаждающий вентилятор 1
E			Воздушный насос
F			Охлаждающий вентилятор 2
G			Не используется
H			Противотуманные фары
J			Охлаждающий вентилятор 3

1998, 1999, 2000, 2001, 2002

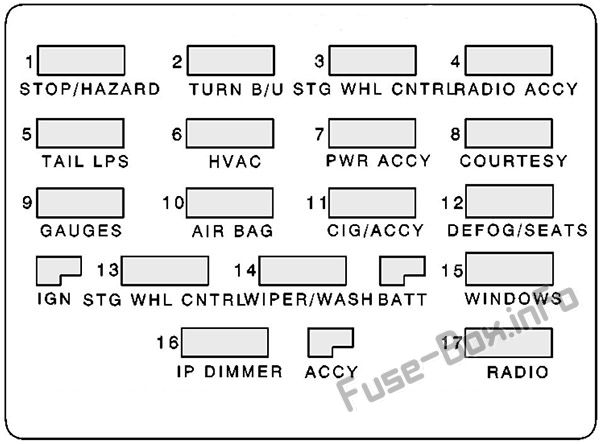

Приборная доска

Назначение предохранителей в панели приборов (1998-2002 гг. гг.)

№	Name	Описание
1	СТОП/ОПАСНОСТЬ	Аварийная сигнализация, тормозной выключатель в сборе
2	ПОВОРОТ Б/У	Переключатель контроля тяги, переключатель фонаря заднего хода, указатель поворота, модуль дневных ходовых огней (DRL)
3	УПРАВЛЕНИЕ КОЛЕСАМИ STG	Органы управления на рулевом колесе
4	РАДИО АССИ	Радиоусилитель Delco Monsoon, силовая антенна, удаленный проигрыватель компакт-дисков (люк)
5	ХВОСТ ЛПС	Модуль дневных ходовых огней (DRL), переключатель фар
6	HVAC	Селекторный переключатель HVAC, переключатель/таймер обогревателя заднего стекла
7	ЭЛЕКТРОПИТАНИЕ	Реле габаритных огней, реле открывания люка, переключатель зеркал с электроприводом, радио, датчик удара, комбинация приборов
8	УЧТИВОСТЬ	Модуль управления кузовным оборудованием (BCM)
9	ДАТЧИКИ	Блок управления кузовным оборудованием (BCM), блокировка переключения передач и тормоза (BTSI), комбинация приборов, модуль дневных ходовых огней (DRL)
10	ВОЗДУШНАЯ ПОДУШКА	Воздушная подушка
11	CIG/ACCY	Прикуриватель, разъем канала передачи данных (DLC), вспомогательный провод
12	ПРОТИВОТУМАН/СИДЕНЬЯ	Выключатель/таймер обогревателя заднего стекла, таймер/реле обогревателя заднего стекла, сиденья с электроприводом
-	IGN	Только послепродажное использование
13	УПРАВЛЕНИЕ КОЛЕСАМИ STG	Органы управления на рулевом колесе
14	СТЕКЛООЧИСТИТЕЛЬ/МОЙКА	Двигатель стеклоочистителя в сборе, переключатель стеклоочистителя/омывателя
-	BATT	Только послепродажное использование
15	ОКНА	Переключатель стеклоподъемников (правый, левый), модуль Express-Down, переключатель складного верха
16	IP ДИММЕР	Лампа освещения двери (правая, левая), переключатель фар, переключатель противотуманных фар, комбинация приборов, блок управления HVAC, лампа освещения PRNDL, лампа пепельницы, радио, переключатель / таймер обогрева заднего стекла, переключатель контроля тяги (TCS), Переключатель с откидным верхом
-	ACCY	Только послепродажное использование
17	РАДИО	Блок управления кузовным оборудованием (BCM), радио, усилитель, органы управления на рулевом колесе-радио

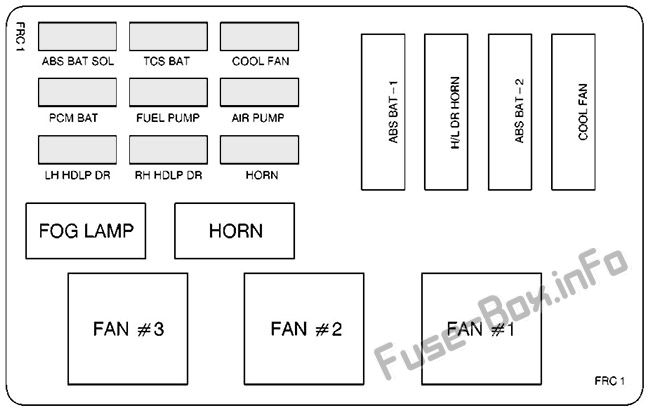

Блок предохранителей в моторном отсеке №1

Назначение предохранителей и реле в блоке предохранителей №1 моторного отсека (1998-2002 гг. гг.)

Name	Описание
АБС БАТ СОЛ	Антиблокировочная тормозная система
ТКС БАТ	Система контроля тяги
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР	Управление вентилятором охлаждения
ПКМ летучая мышь	Модуль управления силовым агрегатом (PCM)
ТОПЛИВНЫЙ НАСОС	Топливный насос
ВОЗДУШНЫЙ НАСОС	ВОЗДУХА. Реле насоса и выпускной клапан
LH HDLP ДР	Модуль двери левой фары
RH HDLP DR	Модуль двери правой фары
HORN	Реле звукового сигнала
АБС БАТ-1	Модуль антиблокировочной тормозной системы
H/L ДР РОГ	Двери звукового сигнала и фары
АБС БАТ-2	Антиблокировочная система тормозов и контроля тяги
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР	Реле вентилятора охлаждения

Реле
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары
HORN	Horn
ВЕНТИЛЯТОР №3	Вентиляторы охлаждения
ВЕНТИЛЯТОР №2	Вентиляторы охлаждения
ВЕНТИЛЯТОР №1	Вентиляторы охлаждения

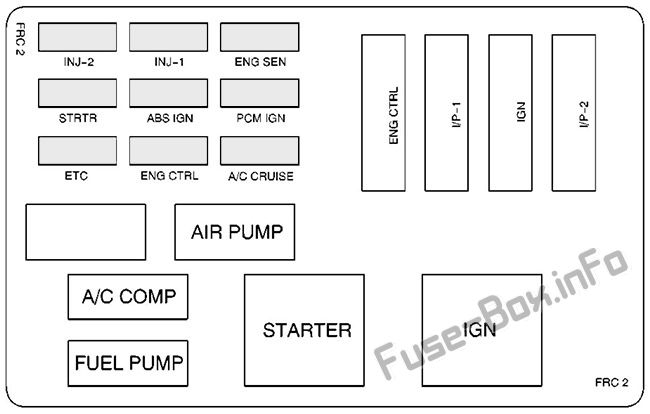

Моторный отсек Блок предохранителей №2

Назначение предохранителей и реле в блоке предохранителей №2 моторного отсека (1998-2002 гг. гг.)

Name	Описание
ИНЖ-2	Топливные форсунки (не используются для V6) (левые форсунки для V8 и модуля зажигания)
ИНЖ-1	Топливные форсунки (все для V6) (правые форсунки для V8 и модуля зажигания)
АНГ СЕН	Датчик массового расхода воздуха, датчик кислорода с подогревом, соленоид с пропуском переключения передач (только V8), соленоид блокировки заднего хода, выключатель тормоза
STRTR	Модуль управления силовым агрегатом (PCM), переключатель педали сцепления
АБС ЗАЖИГАНИЕ	Модуль антиблокировочной тормозной системы
ПКМ ЗАЖИГАНИЕ	Модуль управления силовым агрегатом (PCM)
ETC	Электронное управление дроссельной заслонкой (только V6)
АНГЛ КОНТР	Модуль зажигания (только V6), автоматическая коробка передач, соленоид продувки угольного адсорбера
КРУИЗ С КОНДИЦИОНЕРОМ	Реле компрессора кондиционера, переключатели и модуль круиз-контроля
АНГЛ КОНТР	Органы управления двигателем, топливный насос, модуль управления трансмиссией (PCM), A.I.R. Насос и охлаждающие вентиляторы
И/П-1	Управление вентилятором HVAC и реле
IGN	Выключатель зажигания, реле и реле включения стартера
И/П-2	Центр предохранителей приборной панели

Реле
Пустой	Не используется
ВОЗДУШНЫЙ НАСОС	Воздушный насос
КОМПЛЕКС КОНДИЦИОНЕРА	Компрессор кондиционера
ТОПЛИВНЫЙ НАСОС	Топливный насос
СТАРТЕР	Стартер
IGN	Управление двигателем, круиз-контроль, кондиционер
