Предохранители и реле Pontiac G3 (2009-2010)
Схемы относятся к указанным годам и вариантам Pontiac G3 (2009-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Pontiac.
Схема предохранителей Pontiac G3 2009-2010
Предохранители прикуривателя (розетки) в Pontiac G3 находятся в блоке предохранителей панели приборов (см. предохранители «СИГАРА» и «SOCKET»).
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

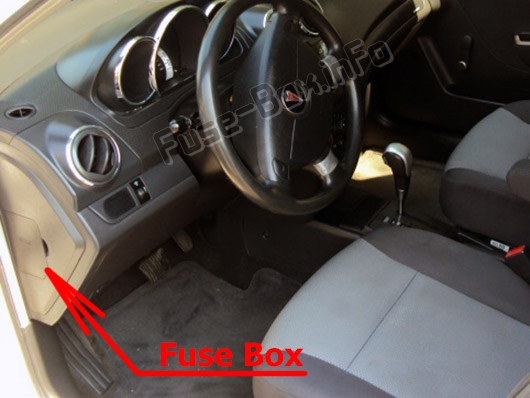

Блок предохранителей расположен на левой боковой кромке панели приборов, за крышкой.

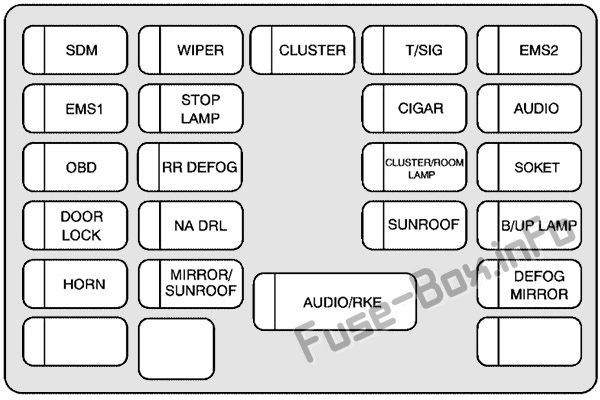

Схема блока предохранителей
| Name | Описание |
|---|---|
| АУДИО | Аудио, Часы, Иммобилайзер |
| АУДИО/РКЭ | Переключатель кондиционера, часы, электропривод зеркал, аудиосистема, противоугонный модуль, TPMS |
| ЛАМПА Б/ВВЕРХ | Переключатель PNP, переключатель фонарей заднего хода |
| ПУСТОЙ | Не используется |
| СИГАРА | Зажигалка |
| КЛАСТЕР | Выключатель тормоза, TPMS, противоугонный модуль |
| БЕЗОПАСНОЕ ЗЕРКАЛО | Зеркало с электроприводом, переключатель кондиционера |
| RR DEFOG | Задняя защита от запотевания |
| ЗАМОК | Замок |
| нет данных ДРЛ | Цепь ДХО в Северной Америке |
| ЗЕРКАЛО/ ЛЮК КРЫШИ | Переключатель управления зеркалом, комнатная лампа, переключатель кондиционера |
| Скорая помощь 1 | Блок предохранителей в моторном отсеке, TCM, VSS, топливный насос |
| Скорая помощь 2 | Выключатель стоп-сигнала |
| HORN | Horn |
| OBD | DLC, Иммобилайзер |
| КЛАСТЕР/ КОМНАТНАЯ ЛАМПА | Лампа в багажнике, Переключатель открытия багажника, IPC, Лампа в салоне |
| SDM | Сенсорно-диагностический модуль |
| СОКЕТ | Мощность Джек |
| СТОП-СИГНАЛ | Тормозной переключатель |
| ЛЮК | Модуль люка (опция) |
| T/SIG | Переключатель опасности |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Переключатель стеклоочистителя, двигатель стеклоочистителя |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

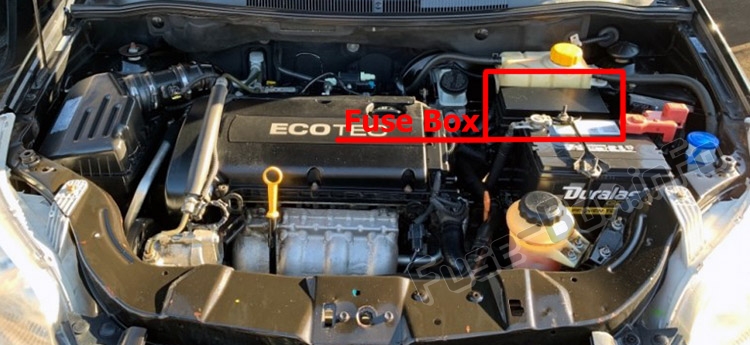

Расположение блока предохранителей

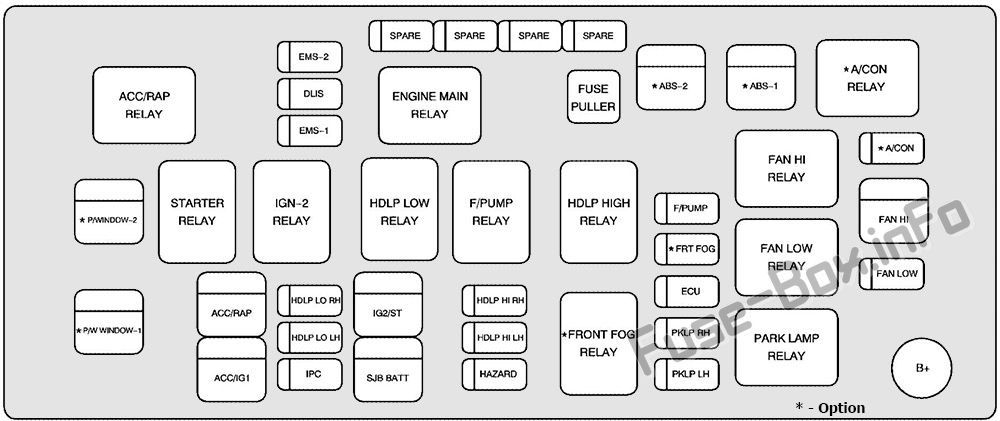

Схема блока предохранителей
| Name | Описание |
|---|---|
| ВЕНТИЛЯТОР ПРИВЕТ | Реле высокого напряжения вентилятора охлаждения |
| АБС-1 | EBCM |
| АБС-2 | EBCM |
| SJB БАТТ | Блок предохранителей приборной панели |
| АКК/ИГ1 | Реле IGN1 |
| ИГ2/СТ | Реле IGN2, реле стартера |
| АКК/РАП | Блок предохранителей приборной панели |
| П/ОКНО-2 | Переключатель стеклоподъемника |
| П/З ОКНО-1 | Переключатель стеклоподъемника |
| ВЕНТИЛЯТОР НИЗКИЙ | Реле низкого уровня вентилятора охлаждения |
| А/КОН | Реле компрессора кондиционера |
| ПКЛП ЛГ | Задний фонарь (левый), боковой габаритный фонарь (левый), указатель поворота и стояночный фонарь (левый), лампа номерного знака |
| ПКЛП РХ | Задний фонарь (правый), боковой габаритный огонь (правый), указатель поворота и стояночный фонарь (правый), лампа номерного знака, блок предохранителей I/P |
| ECU | ЭБУ, ТСМ |
| ФРТ ПРОТИВОТУМАННЫЙ | Реле передних противотуманных фар |
| F/НАСОС | Реле топливного насоса |
| ОПАСНОСТЬ | Аварийный выключатель, контактный выключатель капота |
| HDLP HI LH | Фара головного света (левая), МПК |
| HDLP HI RH | Фара головного света (правая) |
| IPC | IPC |
| HDLP LO LH | Фара (левая), блок предохранителей I/P |
| HDLP LO RH | Фара головного света (правая) |
| ЭМС-1 | ЕСМ, форсунка |
| DLIS | Выключатель зажигания |
| ЭМС-2 | Соленоид продувки адсорбера EVAP, нагреватель термостата, датчик HO2S, датчик массового расхода воздуха |
| ЗАПАСНОЙ | Запасные предохранители |
| СЪЕМНИК ПРЕДОХРАНИТЕЛЯ | Съемник предохранителей |
| Реле | |
| F/РЕЛЕ НАСОСА | Топливный насос |
| РЕЛЕ СТАРТЕРА | Стартер |
| РЕЛЕ СТОЯНОЧНЫХ ФОНАРЕЙ | Парковая лампа |
| РЕЛЕ ПЕРЕДН. ПРОТИВОТУМАН. | Противотуманная фара |
| ВЫСОКОЕ РЕЛЕ HDLP | Фара высокая |
| РЕЛЕ НИЗКОГО ТОКА HDLP | Фара ближнего света |
| ВЫСОКОЕ РЕЛЕ ВЕНТИЛЯТОРА | Охлаждающий вентилятор Высокий |
| РЕЛЕ ВЕНТИЛЯТОРА | Низкий уровень вентилятора охлаждения |
| РЕЛЕ А/КОН | Кондиционер |
| ГЛАВНОЕ РЕЛЕ ДВИГАТЕЛЯ | Основная сила |
| РЕЛЕ АКК/РАП | Блок предохранителей I/P |
| РЕЛЕ ЗАЖИГ-2 | Зажигание |
