Предохранители и реле Pontiac G5 (2007-2010)
Схемы относятся к указанным годам и вариантам Pontiac G5 (2007-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Pontiac.
Схема предохранителей Pontiac G5 2007-2010
Предохранители прикуривателя (розетки) в Pontiac G5 расположены в блоке предохранителей в моторном отсеке (см. предохранители «ВЫХОД» (розетка вспомогательного питания) и «LTR» (прикуриватель)).
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

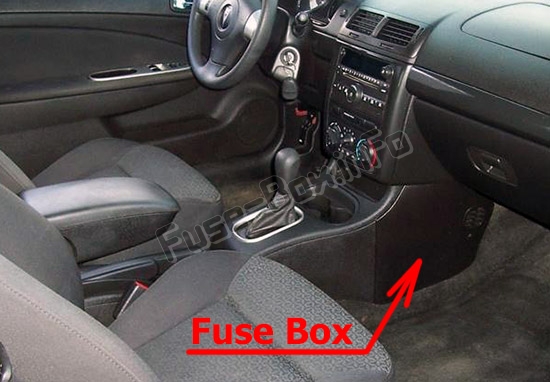

Расположение блока предохранителей
Блок предохранителей находится под приборной панелью со стороны пассажира на центральной консоли, за крышкой.

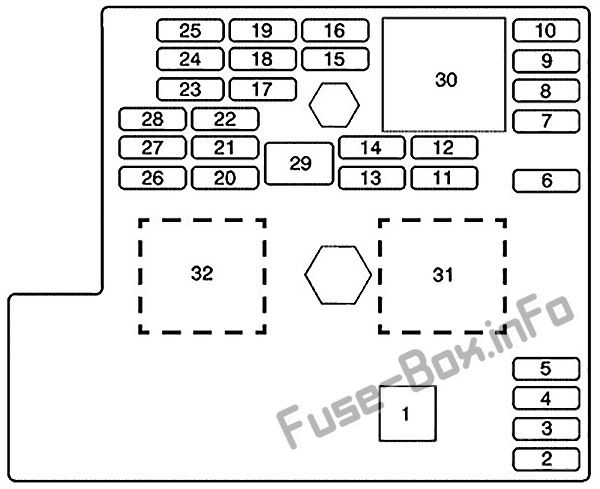

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Съемник предохранителей |
| 2 | Пустой |
| 3 | Пустой |
| 4 | Пустой |
| 5 | Пустой |
| 6 | Усилитель |
| 7 | Кластер |
| 8 | Замок зажигания, ключ PASS III+ |
| 9 | Стоп-сигнал |
| 10 | Отопление, вентиляция, кондиционирование, PASS-Key III+ |
| 11 | Пустой |
| 12 | Запасной |
| 13 | Воздушная подушка |
| 14 | Запасной |
| 15 | Стеклоочиститель |
| 16 | Система климат-контроля, зажигание |
| 17 | Окно сохранило вспомогательное питание |
| 18 | Пустой |
| 19 | Рулевое управление с электроусилителем, управление рулевым колесом |
| 20 | Люк на крыше |
| 21 | Запасной |
| 22 | Пустой |
| 23 | Аудио система |
| 24 | Радио XM, OnStar |
| 25 | Модуль управления двигателем, модуль управления коробкой передач |
| 26 | Дверные замки |
| 27 | Внутреннее освещение |
| 28 | Подсветка рулевого колеса |
| 29 | Электрические стеклоподъемники |
| Реле | |
| 30 | Система климат-контроля |
| 31 | Пустой |
| 32 | Сохраненная мощность вспомогательного оборудования (RAP) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

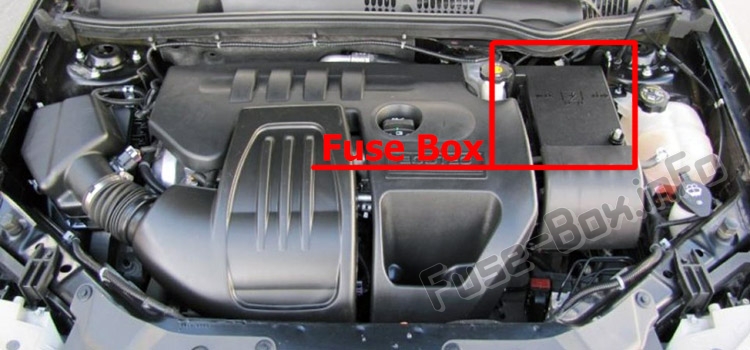

Расположение блока предохранителей
Схема блока предохранителей

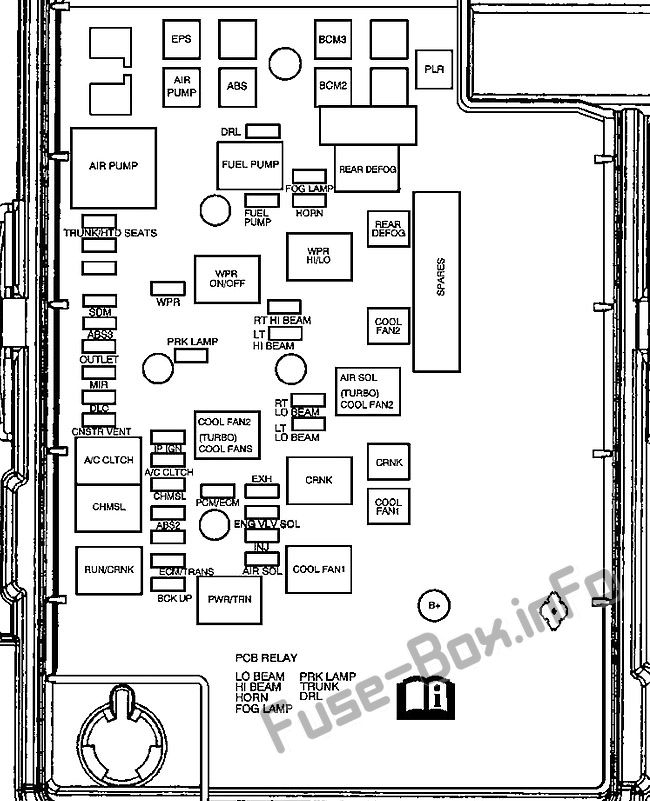

2007

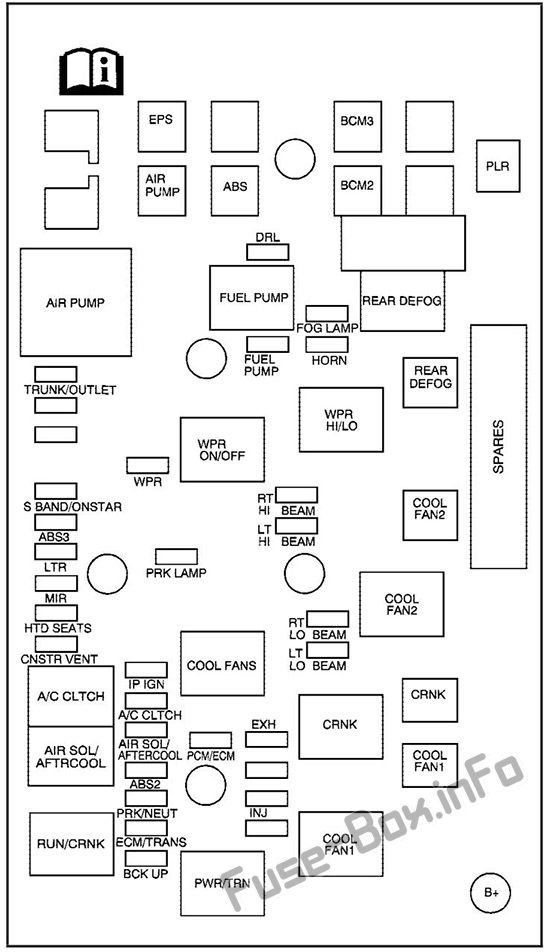

2008-2010 гг.
| Name | Описание |
|---|---|
| ЗАПЧАСТИ | Запасные предохранители |
| ABS | Антиблокировочная тормозная система |
| Пустой | Не используется |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР2 | Высокая скорость вентилятора охлаждения двигателя |
| CRNK | Стартер |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Низкая скорость вентилятора охлаждения двигателя |
| BCM3 | Модуль управления кузовом 3 |
| BCM2 | Модуль управления кузовом 2 |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары |
| HORN | Horn |
| РТ ДАЛЬНИЙ ЛУЧ | Лампа дальнего света со стороны пассажира |
| ДАЛЬНИЙ ЛУЧ | Лампа дальнего света со стороны водителя |
| ЛУЧ ВЕРТ. | Лампа ближнего света со стороны пассажира |
| LT LO BEAM | Лампа ближнего света со стороны водителя |
| DRL | Дневные ходовые огни |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| EXH | Выбросы выхлопных газов |
| РУС ВЛВ СОЛ | Соленоид клапана двигателя |
| INJ | Форсунки |
| ВОЗДУХ СОЛ | ВОЗДУШНЫЙ соленоид |
| Пустой | Пустой |
| ПКМ/ЭБУ | Модуль управления силовым агрегатом/модуль управления двигателем |
| EPS | Электроусилитель руля |
| ВОЗДУШНЫЙ НАСОС | Воздушный насос |
| ФРК ЛАМПА | Парковочные огни |
| WPR | Стеклоочиститель |
| IP IGN | Зажигание |
| МУФТА КОНДИЦИОНЕРА | Муфта кондиционера |
| ВОЗДУХ СОЛН./ ДОПОЛНИТЕЛЬНОЕ ОХЛАЖДЕНИЕ | Электромагнитный клапан AIR (L61, LE5), доохладитель (L4) |
| ЧМСЛ | Центральный стоп-сигнал с высоким креплением |
| ABS2 | Антиблокировочная тормозная система 2 |
| ФРК/НЕЙТ | Парк, Нейтральный |
| ЕСМ/ТРАНС | Модуль управления двигателем, коробка передач |
| РЕЗЕРВНОЕ КОПИРОВАНИЕ | Резервные лампы |
| БАГАЖНИК / СИДЕНЬЯ HTD | Багажник, Подогрев сидений |
| SDM | Сенсорный диагностический модуль (подушки безопасности) |
| S ДИАПАЗОН / ONSTAR | Аудио, ОнСтар |
| ABS3 | Антиблокировочная тормозная система 3 |
| ВЫХОД | Вспомогательная розетка |
| LTR | Зажигалка |
| MIR | Зеркала |
| DLC | Разъем канала передачи данных |
| ЦНСТР ВЕНТ | Вентиляция канистры |
| СИДЕНЬЯ HTD | Сиденья с подогревом |
| PLR | Съемник предохранителей |
| Реле | |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| ВОЗДУХ СОЛ (ТУРБО: ВЕНТИЛЯТОР 2) | Электромагнитный клапан AIR (L61)/вентилятор охлаждения двигателя 2 (LNF) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР2 | Вентилятор охлаждения двигателя 2 |
| WPR HI / LO | Стеклоочиститель ветрового стекла на высокой/низкой скорости |
| CRNK | Стартер |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 (ТУРБО: КЛАССНЫЕ ВЕНТИЛЯТОРЫ) | Вентилятор охлаждения двигателя (L61, LE5)/ Вентиляторы охлаждения двигателя (LNF) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Вентилятор охлаждения двигателя 1 |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ВКЛ/ВЫКЛ WPR | Стеклоочиститель ветрового стекла вкл./выкл. |
| КРУТЫЕ ВЕНТИЛЯТОРЫ | Вентиляторы охлаждения двигателя |
| PWR/ТРН | Силовой агрегат |
| ВОЗДУШНЫЙ НАСОС | Воздушный насос |
| МУФТА КОНДИЦИОНЕРА | Муфта кондиционера |
| ЧМСЛ | Центральный стоп-сигнал с высоким креплением |
| ВОЗДУХ СОЛН./ ДОПОЛНИТЕЛЬНОЕ ОХЛАЖДЕНИЕ | Электромагнитный клапан AIR (L61, LE5), доохладитель (L4) |
| ПУСК/НАЧАЛО | Беги, Крэнк |
