Предохранители и реле Pontiac G6 (2005-2010)

Схемы относятся к указанным годам и вариантам Pontiac G6 (2005-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Pontiac.

Схема предохранителей Pontiac G6 2005-2010

Предохранитель прикуривателя (розетки) в Pontiac G6 Предохранитель №20 в блоке предохранителей в багажнике.

Оглавление

Блок предохранителей в салоне

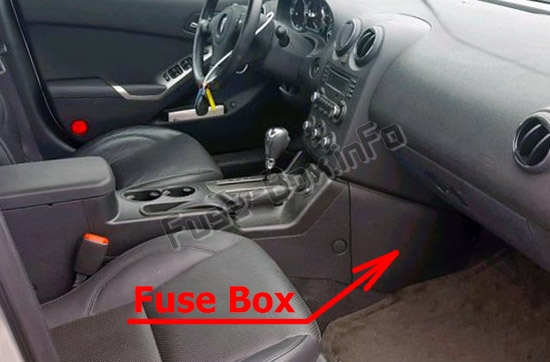

Расположение блока предохранителей

Он расположен со стороны пассажира на центральной консоли, за панелью. Расположение блока предохранителей

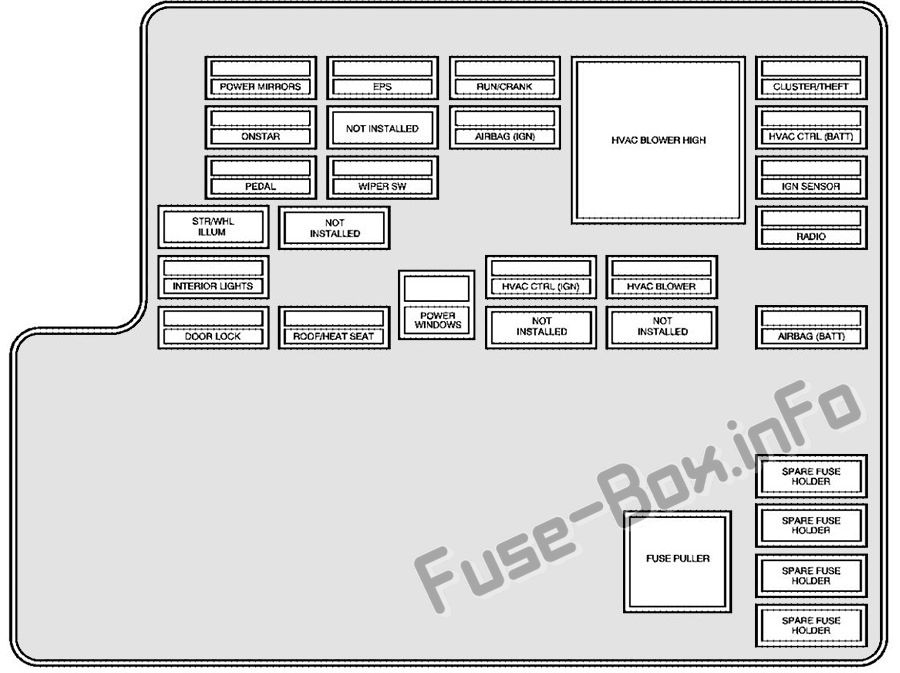

Схема блока предохранителей

Назначение предохранителей и реле в салоне автомобиля

Name	Применение
ЗЕРКАЛА С ПРИВОДОМ	Зеркала с электроприводом
EPS	Электроусилитель руля
РАБОТАЕТ/ПРОВОДИТ	Переключатель круиз-контроля, индикатор состояния подушки безопасности пассажира, переключатель DSC
ВОЗДУХОДУВКА HVAC ВЫСОКАЯ	Отопление Вентиляция Кондиционер Вентилятор – Реле высокой скорости
КЛАСТЕР/ КРАЖА	Комбинация приборов, противоугонная система
ОНСТАР	OnStar
НЕ УСТАНОВЛЕН	Не используется
ПОДУШКА БЕЗОПАСНОСТИ (ЗАЖИГАНИЕ)	Подушка безопасности (зажигание)
КОНТРОЛЬ ОВКВ (БАТТ)	Обогрев Вентиляция Кондиционирование воздуха Диагностический соединительный разъем (аккумулятор)
ПЕДАЛЬ	Регулируемые педали
ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ	Переключатель стеклоочистителя/омывателя ветрового стекла
ДАТЧИК ЗАЖИГАНИЯ	Выключатель зажигания
СИЛ/БХ ILLUM	Подсветка органов управления на руле
РАДИО	Аудио система
ВНУТРЕННЕЕ ОСВЕЩЕНИЕ	Внутренние лампы
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ	Не используется
ЭЛЕКТРИЧЕСКИЕ СТЕКЛОПОДЪЕМНИКИ	Электростеклоподъемники (седан)
УПРАВЛЕНИЕ ОВКВ (ЗАЖИГАНИЕ)	Отопление Вентиляция Управление кондиционированием воздуха (зажигание)
ВОЗДУХОДУВКА ОВКВ	Отопление Вентиляция Кондиционер Переключатель вентилятора
ЗАМОК	Дверные замки
КРЫША/СИДЕНЬЕ С ПОДОГРЕВОМ	Люк на крыше, Подогрев сидений, Электростеклоподъемники (купе, складная жесткая крыша), Зеркало заднего вида с автоматическим затемнением, Компас
ПОДУШКА БЕЗОПАСНОСТИ (АККУМУЛЯТОР)	Подушка безопасности (аккумулятор)
ЗАПАСНОЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ	Запасной держатель предохранителя
СЪЕМНИК ПРЕДОХРАНИТЕЛЯ	Съемник предохранителей

Блок предохранителей в моторном отсеке

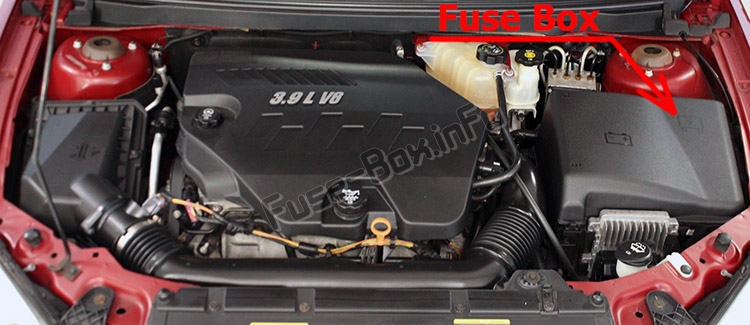

Расположение блока предохранителей

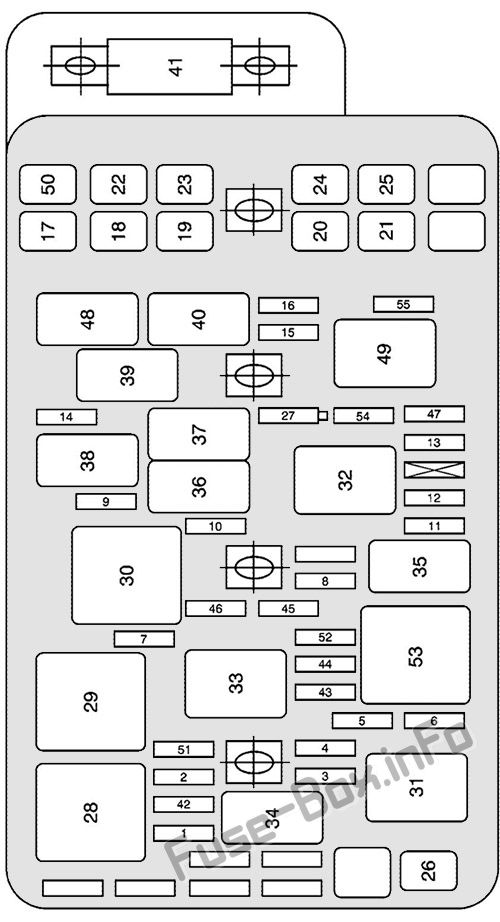

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке

№	Описание
1	Муфта кондиционера
2	Электронное управление дроссельной заслонкой
3	2005-2006: Модуль зажигания 1, стартер 2007-2009: Модуль управления двигателем (IGN 1) (LZ4, LZE, LZ9) 2010: Не используется
4	Модуль управления коробкой передач, зажигание 1
5	2005-2006: Инжектор 2007-2010: Датчик массового расхода воздуха (LY7)
6	эмиссия
7	Ближний свет левой фары
8	Horn
9	Ближний свет правой фары
10	Передние противотуманные фары
11	Дальний свет левой фары
12	Дальний свет правой фары
13	Модуль управления двигателем (аккумулятор) (LE5, LY7)
14	Стеклоочиститель
15	Антиблокировочная тормозная система (IGN 1)
16	Модуль управления двигателем (IGN 1) (LE5, LY7)
17	Охлаждающий вентилятор 1
18	Охлаждающий вентилятор 2
19	Рабочее реле, отопление, вентиляция, вентилятор кондиционера
20	Модуль управления кузовом 1
21	Модуль управления кузовным оборудованием Run/Crank
22	Задний электрический центр 1
23	Задний электрический центр 2
24	Антиблокировочная тормозная система
25	Модуль управления кузовом 2
26	Стартер
27 (диод)	щетка стеклоочистителя
41	Электроусилитель руля
42	Батарея модуля управления коробкой передач
43	Модуль зажигания (LE5, LE9, LZ4, LZE, LZ9), форсунки нечетных цилиндров/катушки зажигания (LY7)
44	Форсунки (LE5, LE9, LZ4, LZE, LZ9), форсунки четных цилиндров/катушки зажигания (LY7)
45	Задние кислородные датчики (LZ4, LZE, LZ9, LY7)
46	Дневные ходовые огни
47	Центральный высокорасположенный стоп-сигнал
50	Передние электрические стеклоподъемники купе/ складная жесткая крыша
51	Модуль управления двигателем (аккумулятор) (LZ4, LZE, LZ9)
52	2008-2010: Воздушный соленоид
54	2008-2010: Регулируемое управление напряжением
55	2008-2010: Антиблокировочная система тормозов (аккумулятор)

Реле
28	Охлаждающий вентилятор 1
29	Последовательный/параллельный вентилятор охлаждения
30	Охлаждающий вентилятор 2
31	Стартер
33	2005-2009: Силовой агрегат 2010: Запуск/запуск, зажигание
34	Муфта кондиционера
35	Дальний свет
36	Передние противотуманные фары
37	Horn
38	Ближний свет
39	Стеклоочиститель 1
40	Стеклоочиститель 2
48	Дневные ходовые огни
49	Центральный высокорасположенный стоп-сигнал
53	2008-2010: Воздушный соленоид

Блок предохранителей в багажном отделении

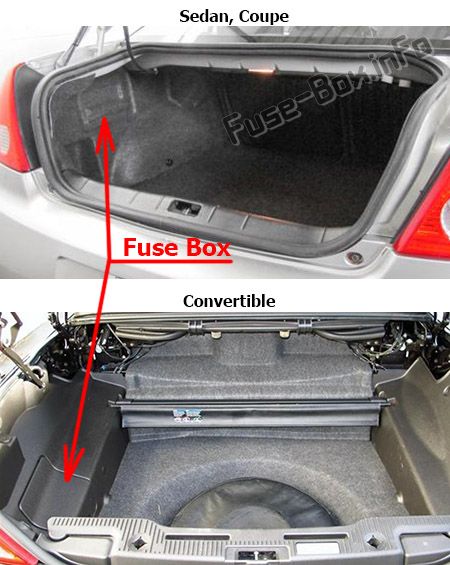

Расположение блока предохранителей

Блок предохранителей в заднем отсеке расположен в багажнике (с левой стороны), за крышкой. Расположение блока предохранителей

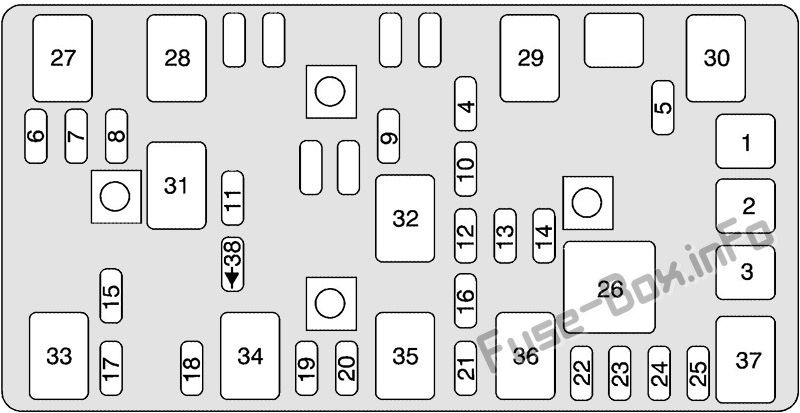

Схема блока предохранителей

Назначение предохранителей и реле в багажном отделении

№	Описание
1	Окна задней четверти (только складная жесткая крыша)
2	Органы управления сиденьем водителя
3	Выдвижная жесткая крыша
4	Не используется
5	Выброс 2, соленоид вентиляции адсорбера
6	Парковочные огни, затемнение приборной панели
7	Не используется
8	Не используется
9	2005-2007: Раздвижная панельная крыша 2008-2010: Не используется
10	Люк на крыше
11	Не используется
12	Выдвижной контроллер жесткой крыши
13	Аудио усилитель
14	Подогрев сидений
15	Не используется
16	Система удаленного доступа без ключа, спутниковое радио XM
17	Резервные лампы
18	Не используется
19	Не используется
20	Прикуриватель, дополнительная розетка
21	Не используется
22	Освобождение багажника
23	Задняя защита от запотевания
24	Не используется
25	Топливный насос

Реле
26	Обогрев заднего стекла
27	Парковые лампы
28	Не используется
29	Не используется
30	Не используется
31	Не используется
32	Не используется
33	Резервные лампы
34	Не используется
35	Не используется
36	Освобождение багажника
37	Топливный насос
38 (диод)	Грузовая лампа
