Предохранители и реле Pontiac G8 (2008-2009)
Схемы относятся к указанным годам и вариантам Pontiac G8 (2008-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Pontiac.
Расположение предохранителей Pontiac G8 2008-2009 гг.
Предохранители прикуривателя (розетки) в Pontiac G8 Это предохранители F13 (задний прикуриватель) и F22 (передний прикуриватель) в блоке предохранителей в салоне.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

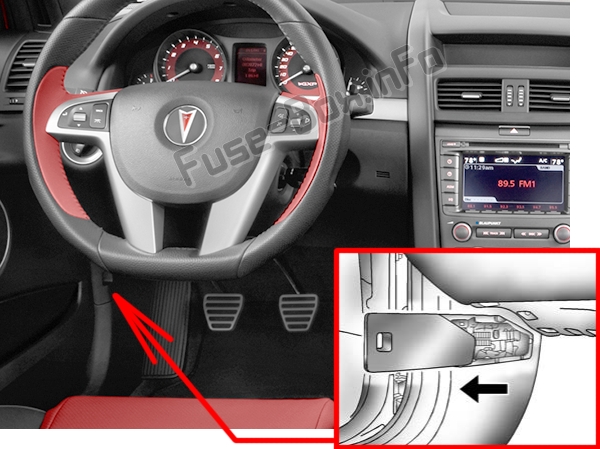

Расположение блока предохранителей
Он расположен под панелью приборов со стороны водителя автомобиля, за крышкой.

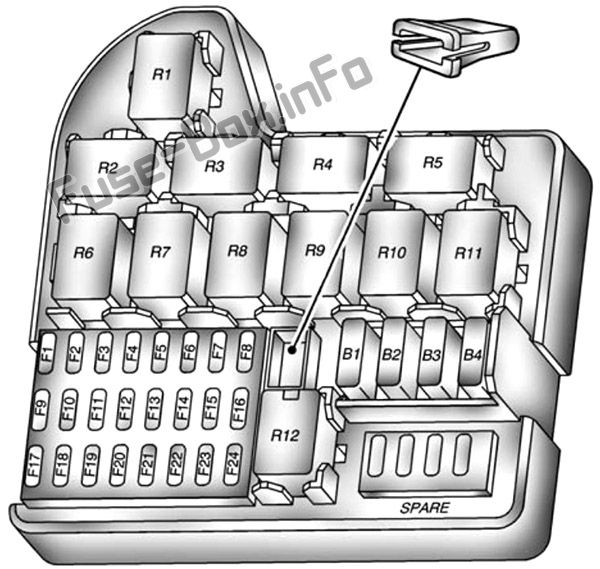

Схема блока предохранителей
| № | Описание |
|---|---|
| Предохранители | |
| F1 | Воздушная подушка |
| F2 | Освобождение багажника |
| F3 | Дверные замки |
| F4 | Непреднамеренный индикатор питания |
| F5 | Подсветка/лампы указателей поворота/указатель поворота переднего пассажира |
| F6 | Задний и боковой указатель поворота со стороны пассажира |
| F7 | Запасной |
| F8 | Сигнал поворота со стороны водителя |
| F9 | Модуль управления кузовом |
| F10 | Стоп-сигналы |
| F11 | Внутренние лампы |
| F12 | Дискретный логический датчик зажигания/система защиты от кражи |
| F13 | Задний прикуриватель |
| F14 | Вспомогательная мощность |
| F15 | Наружные зеркала заднего вида |
| F16 | Люк в крыше/блокировка переключения передач автоматической коробки передач |
| F17 | Люк на крыше |
| F18 | Автоматический датчик присутствия |
| F19 | Сиденье со стороны водителя с подогревом |
| F20 | Сиденье со стороны пассажира с подогревом |
| F21 | Дневные ходовые огни |
| F22 | Передний прикуриватель |
| F23 | Подсветка органов управления на руле |
| F24 | Стеклоподъемник |
| Автоматические выключатели | |
| B1 | Запасной |
| B2 | Электрические стеклоподъемники |
| B3 | Сиденья с электроприводом |
| B4 | Запасной |
| Реле | |
| R1 | Сохранение мощности аксессуара 1 |
| R2 | Дверные замки |
| R3 | Замок двери пассажира |
| R4 | Запасной |
| R5 | Освобождение багажника |
| R6 | Замок со стороны водителя |
| R7 | Сохранение мощности аксессуара 2 |
| R8 | Аксессуар |
| R9 | воздуходувка |
| R10 | Запасной |
| R11 | Дневные ходовые огни |
| R12 | Топливный насос |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

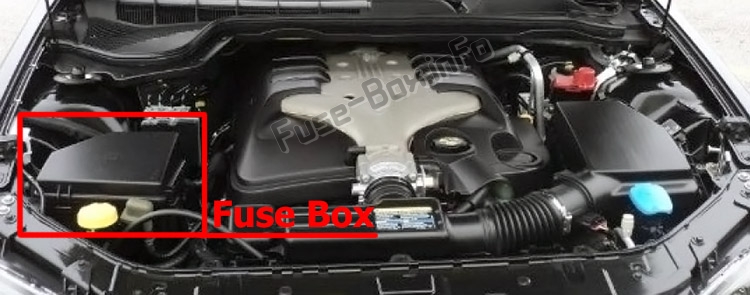

Расположение блока предохранителей

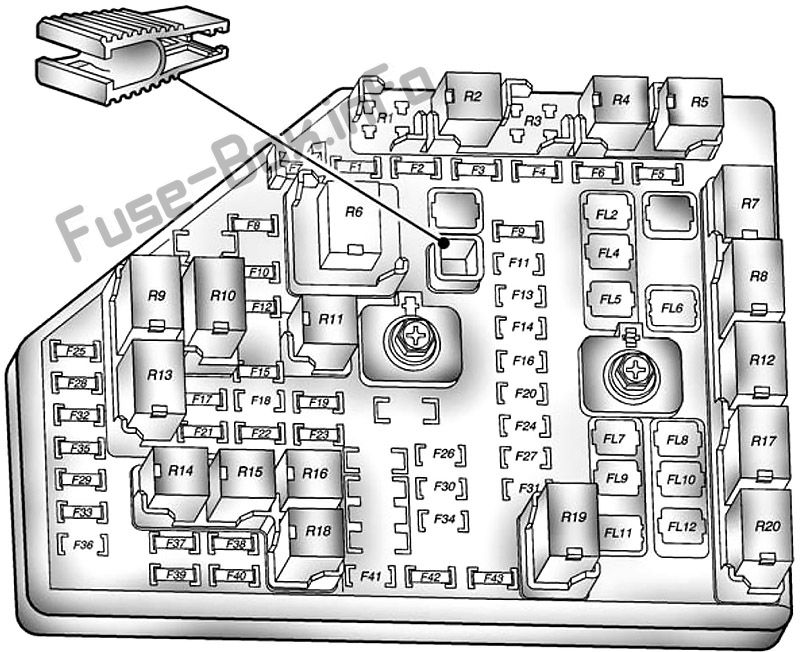

Схема блока предохранителей
| № | Описание |
|---|---|
| FL1 | Запасной |
| FL2 | Задняя защита от запотевания |
| FL3 | АБС мотор |
| FL4 | Основной аккумулятор 3 |
| FL5 | Основной аккумулятор 1 |
| FL6 | Запасной |
| FL7 | Основной аккумулятор 2 |
| FL8 | Стартер |
| FL9 | Двигатель вентилятора ОВКВ |
| FL10 | Вентилятор 1 охлаждения двигателя (правый) |
| FL11 | Запасной |
| F12 | Вентилятор 2 охлаждения двигателя (слева) |
| F1 | Связь включена |
| F2 | Аккумулятор ОВКВ |
| F3 | Резервная лампа |
| F4 | Противотуманные фары (передние) |
| F5 | Клапаны АБС |
| F6 | Запасной |
| F8 | Horn |
| F9 | Модуль управления коробкой передач |
| F10 | Фара ближнего света со стороны водителя |
| F11 | Запасной |
| F12 | Фара ближнего света со стороны пассажира |
| F13 | Запасной |
| F14 | Запасной |
| F15 | Передний стеклоочиститель |
| F16 | Запасной |
| F17 | Кража Рог |
| F18 | Запасной |
| F19 | Фара дальнего света со стороны пассажира |
| F20 | Запасной |
| F21 | Омыватель ветрового стекла |
| F22 | Соленоид вентиляции канистры |
| F23 | Фара дальнего света со стороны водителя |
| F24 | Запасной |
| F25 | Блокировка обратного хода |
| F26 | Запасной |
| F27 | Запасной |
| F28 | Модуль управления двигателем 1 |
| F29 | Даже катушки/форсунки |
| F30 | Запасной |
| F31 | Запасной |
| F32 | Эмиссия 2 |
| F33 | Эмиссия 1 |
| F34 | Запасной |
| F35 | Нечетные катушки/форсунки |
| F36 | Запасной |
| F37 | Зажигание ОВКВ |
| F38 | Подогрев сидений / зажигание OnStar® |
| F39 | Зажигание двигателя |
| F40 | Подушки безопасности |
| F41 | Запасной |
| F42 | Парковочный фонарь со стороны пассажира |
| F43 | Парковочный фонарь со стороны водителя |
| Реле | |
| R1 | Запасной |
| R2 | Связь включена |
| R3 | Запасной |
| R4 | Резервные лампы |
| R5 | Противотуманная фара |
| R6 | Фары ближнего света |
| R7 | Запасной |
| R8 | Обогреватель |
| R9 | Стеклоочиститель ветрового стекла высокий |
| R10 | Стеклоочиститель ветрового стекла низкий |
| R11 | Фары дальнего света |
| R12 | Крэнк |
| R13 | Силовой агрегат |
| R14 | Зажигание Основное |
| R15 | Стеклоочиститель |
| R16 | Horn |
| R17 | Вентилятор 1 (охлаждение двигателя) |
| R18 | Парковочные огни |
| R19 | Вентилятор 2 (охлаждение двигателя) |
| R20 | Вентилятор 3 (охлаждение двигателя) |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

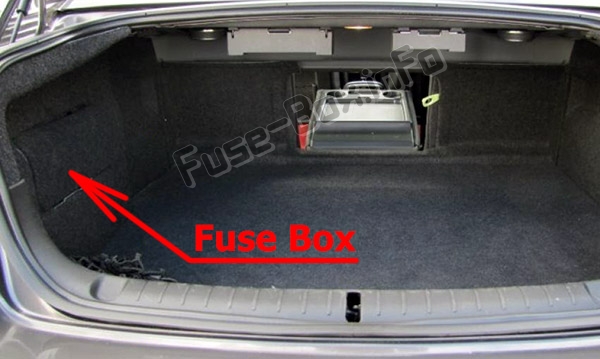

Расположение блока предохранителей
Блок предохранителей в заднем отсеке расположен в левой части багажника за крышкой (рядом с аккумулятором).

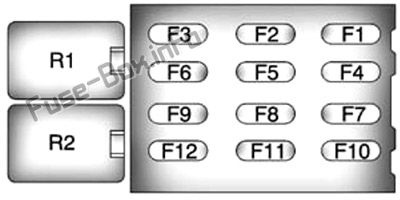

Схема блока предохранителей
| Предохранители | Описание |
|---|---|
| F1 | Запасной |
| F2 | Усилитель |
| F3 | XM-радио |
| F4 | Радио |
| F5 | Прибор/Дисплей/Привод дистанционного управления/Соединение канала передачи данных |
| F6 | Запасной |
| F7 | Трейлер |
| F8 | OnStar |
| F9 | Запасной |
| F10 | Батарея ЭБУ |
| F11 | Датчик регулируемого напряжения |
| F12 | Топливный насос |
| Реле | |
| R1 | Запасной |
| R2 | Запасной |
