Предохранители и реле Pontiac Grand Am (1999-2005)
Схемы относятся к указанным годам и вариантам Pontiac Grand Am (1999-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Pontiac.
Схема предохранителей Pontiac Grand Am 1999-2005 гг.
Предохранитель прикуривателя (розетки) в Pontiac Grand Am Предохранитель №34 в блоке предохранителей моторного отсека.
Оглавление
Блоки предохранителей в салоне
Блоки предохранителей в салоне

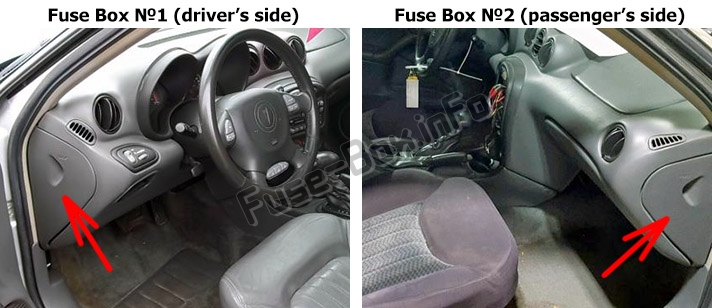

Расположение блока предохранителей
Есть два блока предохранителей, которые расположены справа и слева в приборной панели, за крышками.

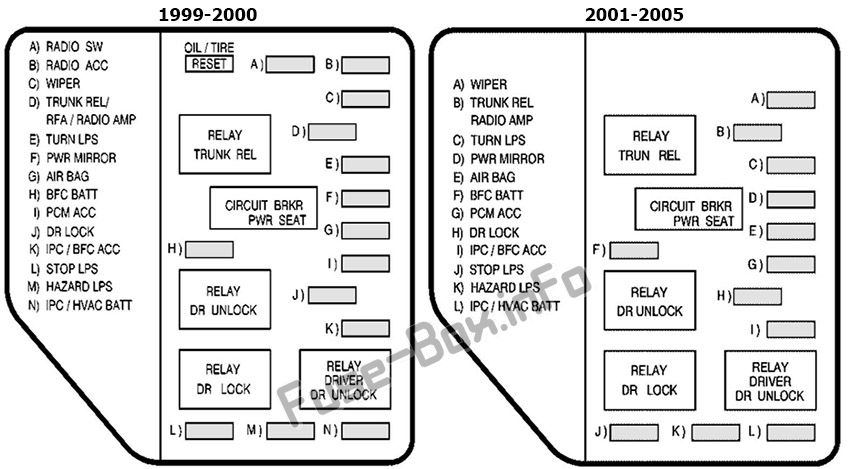

Схема блока предохранителей (со стороны водителя)
| Name | Описание |
|---|---|
| РАДИО ПЕРЕКЛЮЧАТЕЛЬ | Радиопереключатели на руле |
| РАДИО АСС | Радио |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Электродвигатель стеклоочистителя, насос омывателя |
| ТРАНК REL/RFA/RADIO AMP | 1999-2000: Реле/двигатель открывания багажника, RKE, аудиоусилитель 2001-2005: Реле открытия багажника/двигатель, аудиоусилитель/RFA |
| ПОВОРОТ ЛПС | Лампы указателей поворота |
| ЗЕРКАЛО | Зеркала с электроприводом |
| ВОЗДУШНАЯ ПОДУШКА | Подушки безопасности |
| БФК БАТТ | Боди-компьютер (BFC) |
| ПКМ АСС | Модуль управления питанием (PCM) |
| ДР ЛОК | Двигатели дверных замков |
| IPC/BFC ACC | Кластер, боди-компьютер (BFC) |
| СТОП ЛПС | Стоп-сигналы |
| ОПАСНОСТЬ ЛПС | Аварийные огни |
| ПК/ОВКВ БАТТ | Головка HVAC, кластер, разъем канала передачи данных |
| СИЛОВОЕ СИДЕНЬЕ | Сиденья с электроприводом (автоматический выключатель) |
| Реле | |
| ОТНОШЕНИЕ БАГАЖНИКА | Магистральное реле |
| ДР РАЗБЛОКИРОВАТЬ | Реле разблокировки двери |
| ДР ЛОК | Реле дверного замка |
| ДРАЙВЕР ДР РАЗБЛОКИРОВАТЬ | Реле разблокировки двери водителя |

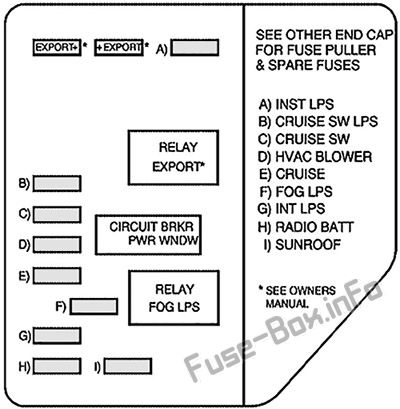

Схема блока предохранителей (со стороны пассажира)
| Name | Применение |
|---|---|
| ИНСТ ЛПС | Затемнение лампы салона |
| КРУИЗ SW LPS | Лампы переключателя круиз-контроля на рулевом колесе |
| КРУИЗ SW | Переключатели круиз-контроля на рулевом колесе |
| ВОЗДУХОДУВКА ОВКВ | Двигатель вентилятора ОВКВ |
| КРУИЗ | Круиз-контроль |
| ВОГ ЛПС | Противотуманные фары |
| INT ЛПС | Лампы для салона красоты |
| РАДИО БАТТ | 1999-2000: Радио 2001–2005: Радио, спутниковое радио XM/DAB |
| ЛЮК | Люк с электроприводом |
| PWR WNDW | Электрические стеклоподъемники (автоматический выключатель) |
| Реле | |
| ВОГ ЛПС | Противотуманные фары |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

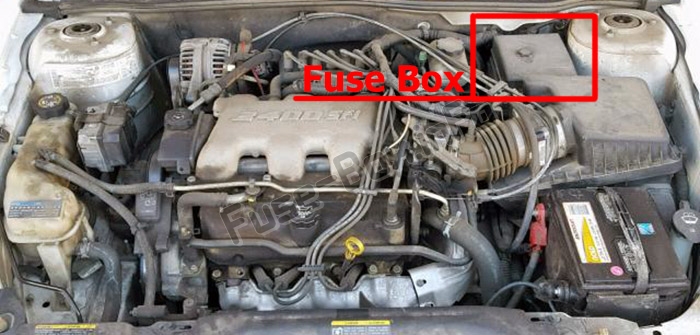

Расположение блока предохранителей

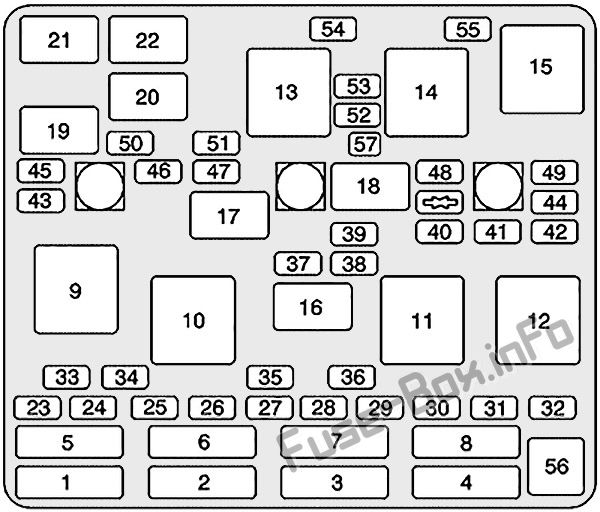

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Выключатель зажигания |
| 2 | 1999–2000: Левый электрический центр — сиденья с электроприводом, зеркала с электроприводом, дверные замки, открывание багажника, аудиоусилитель, дистанционное управление замком. 2001-2005: Правый электрический центр — противотуманные фары, радио, блок управления функциями кузова, внутренние лампы |
| 3 | Левый электрический центр — стоп-сигналы, аварийная сигнализация, блок управления функциями кузова, приборная панель, система климат-контроля |
| 4 | 1999–2000: Правый электрический центр — противотуманные фары, радио, блок управления функциями кузова, внутреннее освещение. 2001-2005: Антиблокировочная система тормозов |
| 5 | 1999-2000: Замок зажигания 2001–2005: Левый электрический центр — сиденья с электроприводом, зеркала с электроприводом, дверные замки, открывание багажника, аудиоусилитель, дистанционный вход без ключа |
| 6 | Не используется 2000: А.И.Р. |
| 7 | 1999-2000: Антиблокировочная система тормозов 2001-2005: Замок зажигания |
| 8 | Охлаждающий вентилятор №1 |
| 23-32 | Запасные предохранители |
| 33 | Задняя защита от запотевания |
| 34 | Дополнительные розетки, прикуриватель |
| 35 | 1999-2000: Антиблокировочная система тормозов 2001-2005: Генератор |
| 36 | 1999–2000: антиблокировочная система тормозов, рулевое управление с переменным усилием 2001-2005: не используется |
| 37 | Компрессор кондиционера, блок управления функциями кузова |
| 38 | Автоматическая коробка передач |
| 39 | Модуль управления силовым агрегатом (PCM) |
| 40 | Антиблокировочная система тормозов (АБС) |
| 41 | Система зажигания |
| 42 | Фонари заднего хода, блокировка переключения передач с тормозом |
| 43 | Horn |
| 44 | PCM |
| 45 | Парковочные огни |
| 46 | 1999: Обдув заднего стекла, дневные ходовые огни, система климат-контроля. 2000-2005: Система климат-контроля, кондиционер. |
| 47 | Вентиляционный клапан адсорбера, датчики кислорода в выхлопных газах |
| 48 | Топливный насос, форсунки |
| 49 | 1999-2000: Генератор 2001-2005: не используется |
| 50 | Правая фара |
| 51 | Левая фара |
| 52 | Охлаждающий вентилятор №2 |
| 53 | Вентилятор HVAC (климат-контроль) |
| 54 | 1999-2000: не используется 2001-2005: Кривошип (только V6) |
| 55 | 1999: Не используется 2000-2005: Охлаждающий вентилятор №2 Земля |
| 56 | Съемник предохранителей для мини-предохранителей |
| 57 | Не используется |
| Реле | |
| 9 | Задняя защита от запотевания |
| 10 | Не используется 2000: А.И.Р. |
| 11 | 1999-2000: Антиблокировочная система тормозов 2001-2005: Стартер (только V6) |
| 12 | Охлаждающий вентилятор №1 |
| 13 | Вентилятор HVAC (климат-контроль) |
| 14 | Охлаждающий вентилятор №2 |
| 15 | Охлаждающий вентилятор |
| 16 | Компрессор кондиционера |
| 17 | Не используется |
| 18 | Топливный насос |
| 19 | Автоматическая система фар |
| 20 | Автоматическая система фар |
| 21 | Horn |
| 22 | Дневные ходовые огни (ДХО) |
