Предохранители и реле Pontiac Grand Prix (1997-2003)
Схемы относятся к указанным годам и вариантам Pontiac Grand Prix (1997-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Pontiac.
Схема предохранителей Pontiac Grand Prix 1997-2003 гг.
Предохранитель прикуривателя (розетка) в Pontiac Grand Prix находится в блоке предохранителей панели приборов (см. предохранитель «CIG LTR»).
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

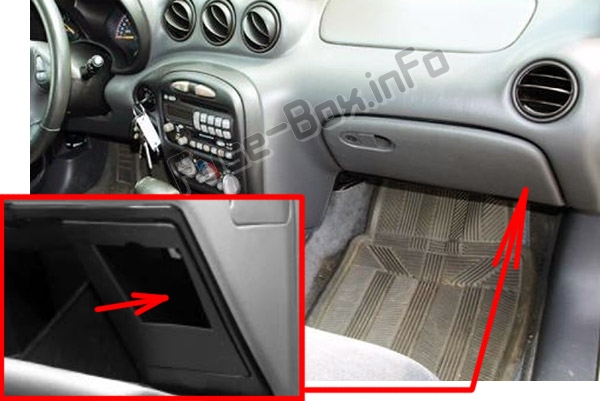

Расположение блока предохранителей
Он находится в бардачке, за крышкой справа.

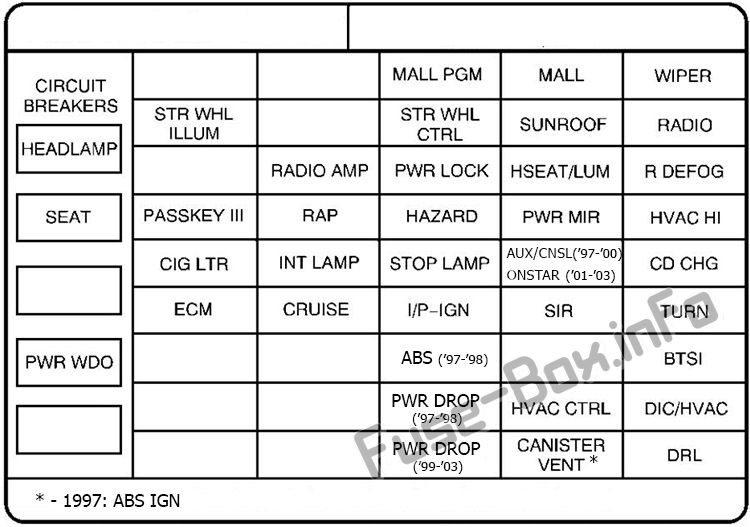

Схема блока предохранителей
| Name | Описание |
|---|---|
| НАЛОБНЫЙ ФОНАРЬ | Фары |
| SEAT | Сиденье с электроприводом, поясничная опора с электроприводом |
| ПУСТОЙ | Пустой |
| PWR WDO | Электрические стеклоподъемники |
| МОЛЛ ПГМ | Модуль «Торговый центр» — Программа |
| MALL | Модуль торгового центра |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Дворники |
| STR WHL ILLUM | Подсветка рулевого колеса |
| УПРАВЛЕНИЕ СИЛОЙ WHL | Рулевое управление |
| ЛЮК | Люк на крыше |
| РАДИО | Радио, Антенна |
| РАДИО УСИЛИТЕЛЬ | Бозе усилитель |
| БЛОКИРОВКА ПИТАНИЯ | Модуль торгового центра — Power Lock |
| HSEAT/ЛЮМ | Подогрев сидений, поясничная опора с электроприводом |
| R УДАЛЕНИЕ ТУМАНА | Задняя защита от запотевания |
| ПАРОЛЬ III | Система безопасности PASS-Key III |
| RAP | Сохраненная мощность аксессуаров |
| ОПАСНОСТЬ | Аварийные мигалки |
| PWR МИР | Зеркала с электроприводом |
| HVAC HI | Вентилятор HVAC — привет |
| CIG LTR | Прикуриватель, ALDL, розетка для аксессуаров на напольной консоли |
| ВНУТРЕННЯЯ ЛАМПА | Модуль ТРЦ — Светильники для салона |
| СТОП-СИГНАЛ | Стоп-сигнал |
| ОНСТАР | Система OnStar |
| AUX/CNSL | Питание аксессуаров, потолочная консоль |
| ПУСТОЙ | Пустой |
| ECM | Электронный модуль управления |
| КРУИЗ | Круиз-контроль |
| I/P-IGN | Модуль звукового сигнала / торгового центра, приборная панель, маршрутный компьютер, проекционный дисплей, автоматическое управление блокировкой переключения передач |
| SIR | Дополнительная надувная удерживающая система (подушка безопасности) |
| TURN | Сигнал поворота |
| BTSI | Автоматическое управление блокировкой переключения передач |
| КОНТРОЛЬ ОВКВ | Управление вентилятором, HVAC |
| ДВС/ОВКВ | Обдув заднего стекла, HVAC, информационный центр для водителя, дневные ходовые огни, подогрев сидений |
| ПУСТОЙ | Пустой |
| ПАДЕНИЕ МОЩНОСТИ | Падение мощности зажигания |
| КАНИСТРА ВЕНТИЛЯЦИОННАЯ | Соленоид вентиляции канистры |
| АБС ЗАЖИГАНИЕ | 1997: Зажигание антиблокировочной системы тормозов |
| DRL | Дневные ходовые огни |
| CD ЧГР | CD-чейнджер |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

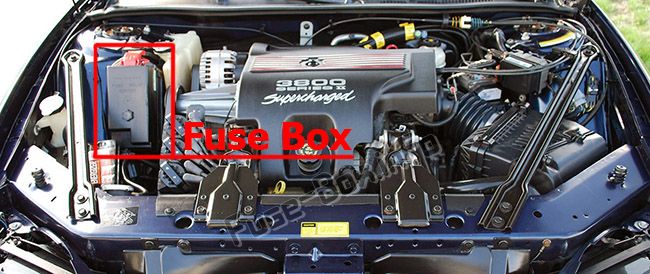

Расположение блока предохранителей

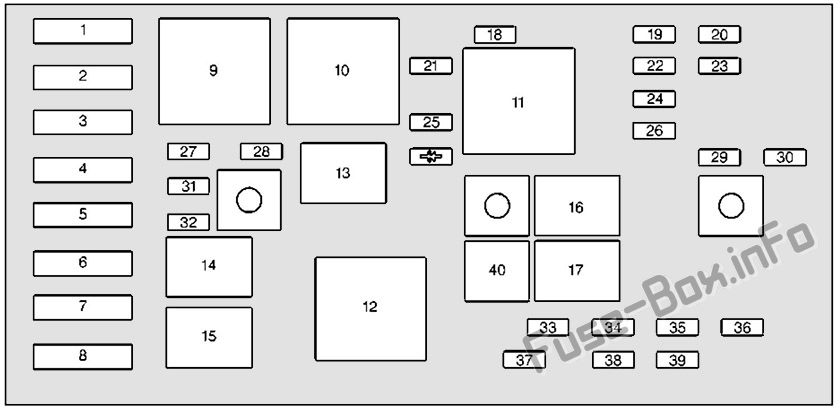

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Охлаждающий вентилятор 2 |
| 2 | Запасной |
| 3 | Фары |
| 4 | Основной аккумулятор 2 |
| 5 | Зажигание Основное 1 |
| 6 | Охлаждающий вентилятор 1 |
| 7 | Основной аккумулятор 1 |
| 8 | Зажигание Основное 2 |
| 18 | Впрыск топлива |
| 19 | Запасной |
| 20 | Запасной |
| 21 | Массовый расход воздуха (MAF), датчики с подогревом, продувка адсорбера, соленоид наддува |
| 22 | Запасной |
| 23 | Запасной |
| 24 | Запасной |
| 25 | Модуль зажигания |
| 26 | Запасной |
| 27 | Открытие багажника, фонари заднего хода |
| 28 | Муфта переменного тока, зажигание с АБС |
| 29 | 1997–1999: радио, дистанционный вход без ключа, защита от кражи, датчик удара, маршрутный компьютер, модуль HVAC, модуль антиблокировочной тормозной системы, светодиод безопасности. 2000-2003: Удаленный вход без ключа, защита от кражи, маршрутный компьютер, модуль HVAC, индикатор безопасности. |
| 30 | Альтернативный смысл |
| 31 | 1997–1998: Автоматическая трансмиссия: Включение, Переключение, Переключение, ШИМ 1999-2003: Муфта гидротрансформатора (TCC) |
| 32 | Топливный насос |
| 33 | Электронный модуль управления/модуль управления силовым агрегатом |
| 34 | Запасной |
| 35 | Противотуманные фары |
| 36 | Horn |
| 37 | Модуль звонка/торгового центра, задние фонари, стояночные огни, боковые габаритные огни, лампы с регулируемой яркостью |
| 38 | Запасной предохранитель |
| 39 | Воздушный насос |
| 40 | Мини съемник предохранителей |
| Диод | Диод муфты кондиционера |
| Реле | |
| 9 | Охлаждающий вентилятор |
| 10 | Охлаждающий вентилятор 2 |
| 11 | Зажигание Основное |
| 12 | Охлаждающий вентилятор 1 |
| 13 | Муфта кондиционера |
| 14 | Топливный насос |
| 15 | 1997-2000: Продолжение скорости топливного насоса 2001-2003: запасной |
| 16 | Horn |
| 17 | Противотуманная фара |
