Предохранители и реле Pontiac Grand Prix (2004-2008)
Схемы относятся к указанным годам и вариантам Pontiac Grand Prix (2004-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Pontiac.
Схема предохранителей Pontiac Grand Prix 2004-2008
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

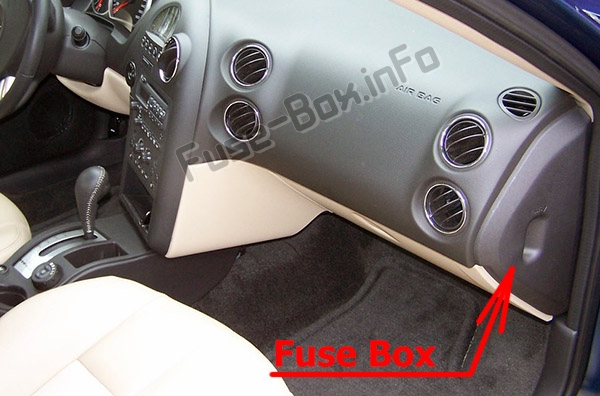

Расположение блока предохранителей
Он расположен с правой стороны приборной панели, за крышкой.

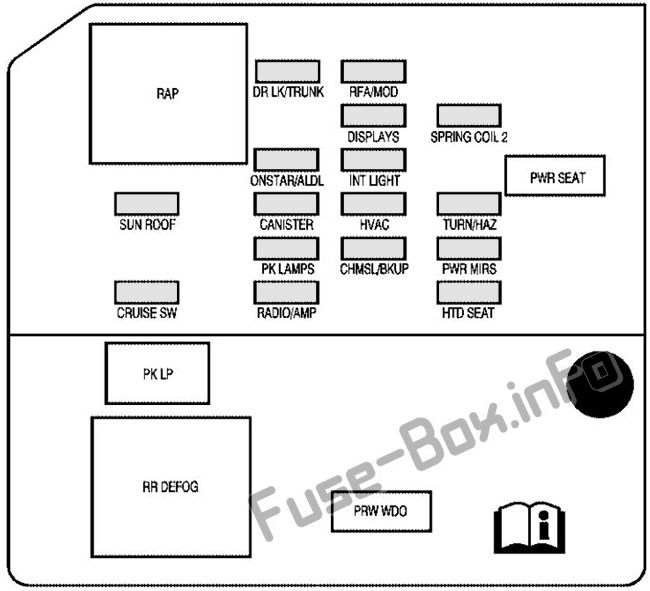

Схема блока предохранителей
| Name | Описание |
|---|---|
| RAP | Сохраненная мощность аксессуаров |
| СОЛНЕЧНАЯ КРЫША | Люк на крыше |
| КРУИЗ SW | Круизный переключатель |
| ПК ЛП | Парковочные огни |
| RR DEFOG | Обогрев заднего стекла |
| ДР ЛК/БАГАЖНИК | Дверной замок/багажник |
| ONSTAR/ALDL | Ссылка Onstar/Diagnostic |
| КАНИСТРА | Соленоидная канистра топливного бака |
| ПК ЛАМПЫ | Парковочные огни |
| РАДИО/Усилитель | Радиоусилитель |
| RFA/MOD | Дистанционный активатор функций (дистанционный вход без ключа) |
| ДИСПЛЕИ | Дисплеи на приборной панели/проекционный дисплей (HUD), информационный центр водителя (DIC) |
| ВНУТРЕННИЙ СВЕТ | Внутренние лампы |
| HVAC | Климат-контроль |
| ЧМСЛ/БКУП | Центральный верхний стоп-сигнал/фонари заднего хода |
| PWR WDO | Электрические стеклоподъемники |
| ВИТОК ПРУЖИНЫ 2 | Переключатели управления на рулевом колесе |
| СИЛОВОЕ СИДЕНЬЕ | Сиденье с электроприводом |
| ПОВОРОТ/ЗАЗ | Сигналы поворота/сигнальные лампы аварийной сигнализации |
| PWR МИРС | Зеркала с электроприводом |
| СИДЕНЬЕ | Сиденье с подогревом |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

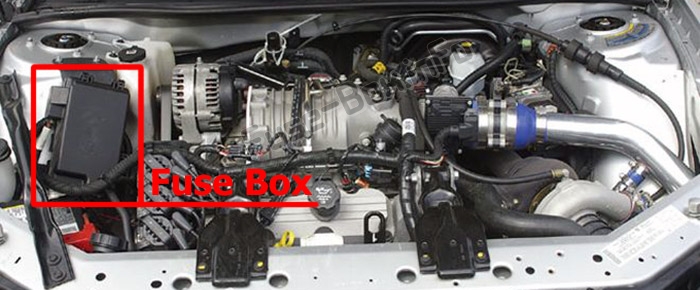

Расположение блока предохранителей

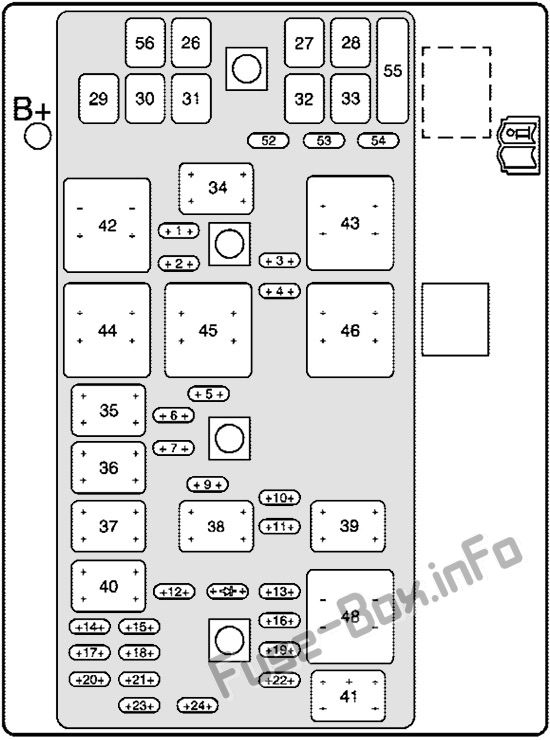

Схема блока предохранителей (3,8 л V6)
| № | Описание |
|---|---|
| 1 | Фара дальнего света со стороны водителя |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны водителя |
| 4 | Фара ближнего света со стороны пассажира |
| 5 | Стеклоочистители/омыватели ветрового стекла |
| 6 | Шайба/регулировка напряжения |
| 7 | Противотуманные фары (опция) |
| 8 | СИР (подушка безопасности) |
| 10 | Аксессуар Мощность |
| 11 | Horn |
| 12 | эмиссия |
| 13 | Муфта кондиционера |
| 14 | Датчик кислорода |
| 15 | Модуль управления силовым агрегатом |
| 16 | Модуль управления силовым агрегатом/электронное управление дроссельной заслонкой |
| 17 | Электронное управление дроссельной заслонкой |
| 18 | Отображать |
| 19 | Соленоид антиблокировочного тормоза |
| 20 | Впрыск топлива |
| 21 | Соленоид коробки передач |
| 22 | Топливный насос |
| 23 | Антиблокировочная система тормозов |
| 24 | Электронное зажигание |
| 26 | Основной аккумулятор 1 |
| 27 | Основной аккумулятор 2 |
| 28 | Основной аккумулятор 3 |
| 29 | Вентилятор 1 |
| 30 | Основной аккумулятор 4 |
| 31 | Антиблокировочный тормозной двигатель |
| 32 | Вентилятор 2 |
| 33 | Стартер |
| 55 | Съемник предохранителей |
| 56 | Воздушный насос |
| Диод | Муфта кондиционера |
| Реле | |
| 34 | Фары дальнего света |
| 35 | Фары ближнего света, модуль привода фар |
| 36 | Противотуманные фары (опция) |
| 37 | Зажигание 1 |
| 38 | Компрессор кондиционера |
| 39 | Horn |
| 40 | Силовой агрегат |
| 41 | Топливный насос |
| 42 | Вентилятор 1 |
| 43 | Вентилятор 3 |
| 44 | Стеклоочиститель/высокий |
| 45 | Стеклоочиститель |
| 46 | Вентилятор 2 |
| 48 | Крэнк |
| 52 | Пустой |
| 53 | Пустой |
| 54 | Пустой |

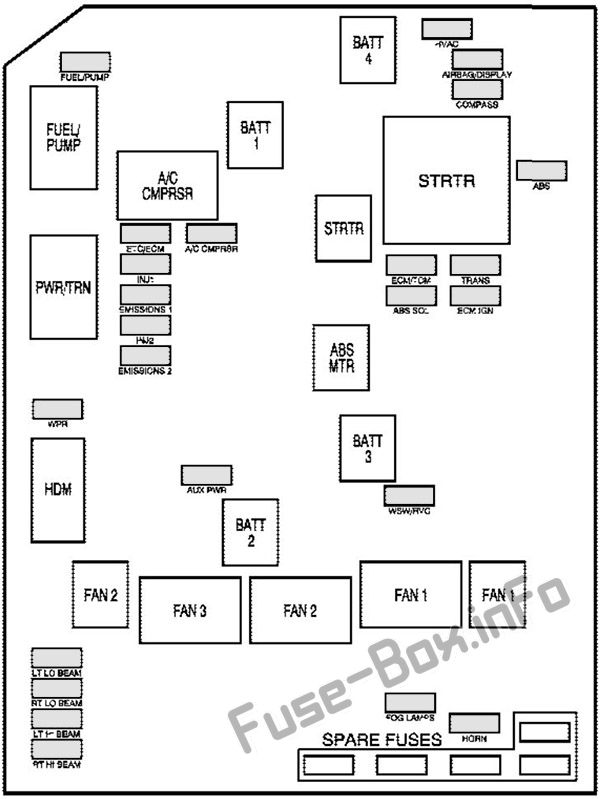

Схема блока предохранителей (5,3 л V8)
| Name | Описание |
|---|---|
| HVAC | Система климат-контроля |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ПОДУШКА БЕЗОПАСНОСТИ/ ДИСПЛЕЙ | подушка безопасности, дисплей |
| КОМПАС | Компас |
| ABS | Антиблокировочная тормозная система |
| ЭТК/ЭБУ | Электронное управление дроссельной заслонкой, модуль управления двигателем |
| Кондиционер CMPRSR | Компрессор кондиционера |
| ИНЖ 1 | Форсунки 1 |
| ЭБУ/КПМ | Модуль управления двигателем, модуль управления коробкой передач |
| ТРАНС | Передача инфекции |
| ВЫБРОСЫ1 | Выбросы 1 |
| АБС СОЛ | Соленоид антиблокировочного тормоза |
| ЗАЖИГАНИЕ ЭБУ | Модуль управления двигателем, зажигание |
| ИНЖ 2 | Форсунки 2 |
| ВЫБРОСЫ2 | Выбросы 2 |
| WPR | Дворники |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Вспомогательная мощность |
| ВЮЗ/РВК | Омыватель ветрового стекла, регулируемое напряжение |
| LT LO BEAM | Фара ближнего света со стороны водителя |
| ЛУЧ ВЕРТ. | Фара ближнего света со стороны пассажира |
| ПРОТИВОТУМАННЫЕ ФАРЫ | Противотуманные фары |
| ДАЛЬНИЙ ЛУЧ | Фара дальнего света со стороны водителя |
| HORN | Horn |
| РТ ДАЛЬНИЙ ЛУЧ | Фара дальнего света со стороны пассажира |
| БАТ 4 | Батарея 4 |
| БАТ 1 | Батарея 1 |
| STRTR | Стартер |
| АБС ССО | Электродвигатель антиблокировочной тормозной системы |
| БАТ 3 | Батарея 3 |
| БАТАРЕЯ 2 | Батарея 2 |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор 2 |
| ВЕНТИЛЯТОР 1 | Охлаждающий вентилятор 1 |
| ЗАПАСНОЙ | Запасные предохранители |
| Реле | |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| Кондиционер CMPRSR | Компрессор кондиционера |
| STRTR | Стартер |
| PWR/ТРН | Силовой агрегат |
| ВЕНТИЛЯТОР 3 | Охлаждающий вентилятор 3 |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор 2 |
| ВЕНТИЛЯТОР 1 | Охлаждающий вентилятор 1 |
| HDM | Модуль драйвера фары |
