Предохранители и реле Pontiac GTO (2004-2006)
Схемы относятся к указанным годам и вариантам Pontiac GTO (2004-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Pontiac.
Расположение предохранителей Pontiac GTO 2004-2006 гг.
Предохранители прикуривателя (розетка) в Pontiac GTO находятся в блоке предохранителей панели приборов (см. предохранители «ЗАЖИГАЛКА» (прикуриватель) и «АКК. РАЗЪЕМ» (розетка питания для аксессуаров)).
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

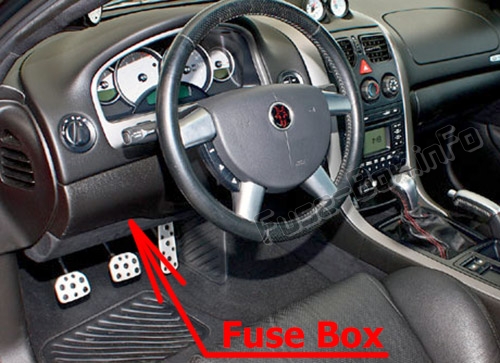

Расположение блока предохранителей
Он расположен за панелью под рулевым колесом.

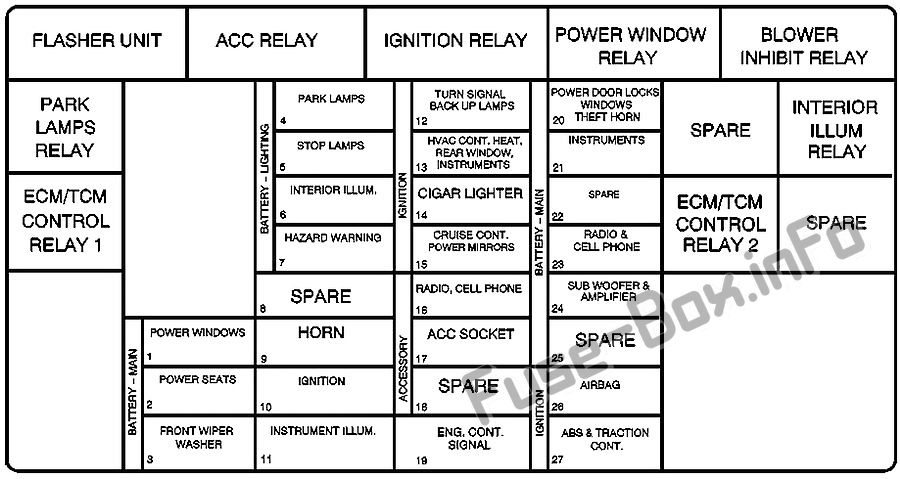

Схема блока предохранителей
| Name | Описание |
|---|---|
| МАГНИТНЫЙ БЛОК | Предупреждающие световые сигналы опасности |
| ЭЛЕКТРИЧЕСКИЕ СТЕКЛОПОДЪЕМНИКИ | Переключатели стеклоподъемников |
| СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ | Сиденье с электроприводом |
| ОМЫВАТЕЛЬ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ | Омыватель переднего стеклоочистителя |
| ПАРКОВНЫЕ ФОНАРИ | Парковочные огни |
| СТОП-ЛАМПЫ | Стоп-сигналы |
| ПОДСВЕТКА ИНТЕРЬЕРА | Освещение салона |
| ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ | Предупреждающие световые сигналы опасности |
| ЗАПАСНОЙ | Запасной |
| HORN | Horn |
| ЗАЖИГАНИЕ | Выключатель зажигания |
| ПРИБОРНАЯ ПОДСВЕТКА. | Подсветка приборной панели |
| СИГНАЛ ПОВОРОТА, ЛАМПЫ ЗАДНЕГО ХОДА | Лампа указателя поворота, лампы заднего хода |
| КОНТ. ОВКВ ОБОГРЕВ, ЗАДНЕЕ ОКНО, ПРИБОРЫ | Органы управления отопителем, заднее стекло, бортовой компьютер |
| ЗАЖИГАЛКА | Зажигалка |
| КРУИЗ ПРОДОЛЖ. ЗЕРКАЛА С ПРИВОДОМ | Круиз-контроль, зеркала с электроприводом |
| РАДИО, МОБИЛЬНЫЙ ТЕЛЕФОН | Радиосистема, сотовый телефон |
| АКК. РАЗЪЕМ | Дополнительная розетка |
| АНГЛ. ПРОДОЛЖ. СИГНАЛ | Сигнал управления двигателем |
| ДВЕРНЫЕ ЗАМКИ С ЭЛЕКТРОПРИВОДОМ, ОКНА И СИГНАЛ КРАЖИ | Дверные замки с электроприводом, электрические стеклоподъемники, противоугонная система, звуковой сигнал |
| ИНСТРУМЕНТЫ | Инструменты |
| РАДИО И СОТОВЫЙ ТЕЛЕФОН | Радиосистема, сотовый телефон |
| САБВУФЕР И УСИЛИТЕЛЬ | Сабвуфер и усилитель |
| ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| АБС И ТЯГА ПРОДОЛЖ. | Антиблокировочная тормозная система, противобуксовочная система |
| Реле | |
| РЕЛЕ АКК | Дополнительная розетка |
| РЕЛЕ ЗАЖИГАНИЯ | Выключатель зажигания |
| РЕЛЕ СТЕКЛОПОДЪЕМНИКА | Электрические стеклоподъемники |
| РЕЛЕ БЛОКИРОВКИ ВЕНТИЛЯТОРА | воздуходувка |
| РЕЛЕ СТОЯНОЧНЫХ ФОНАРОВ | Парковочные огни |
| ЗАПАСНОЙ | Запасной |
| РЕЛЕ ВНУТРЕННЕГО ОСВЕЩЕНИЯ | Органы управления внутренним освещением |
| РЕЛЕ УПРАВЛЕНИЯ ECM/TCM 1 | Модуль управления двигателем, модуль управления коробкой передач 1 |
| РЕЛЕ УПРАВЛЕНИЯ ECM/TCM 2 | Модуль управления двигателем, модуль управления коробкой передач 2 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

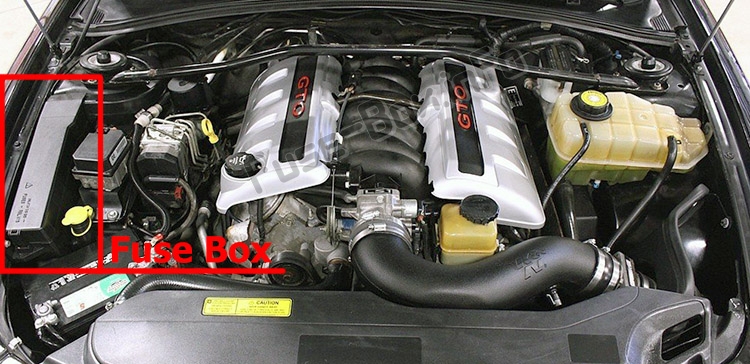

Расположение блока предохранителей

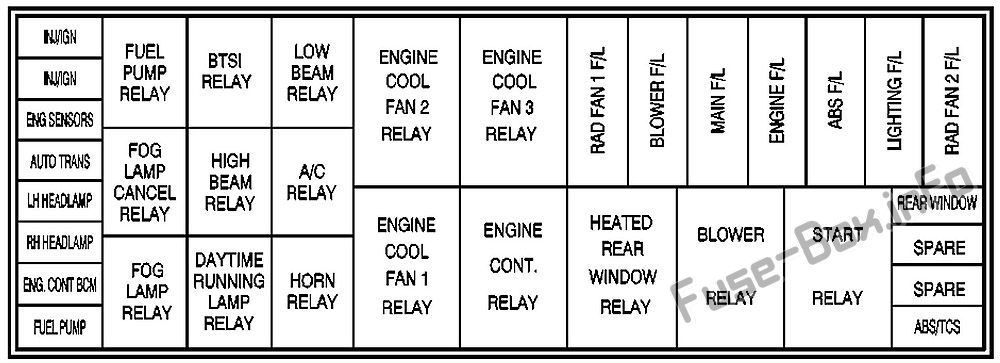

Схема блока предохранителей
| Name | Описание |
|---|---|
| INJ/IGN | Топливные форсунки и модули зажигания |
| ДАТЧИКИ ДВИГАТЕЛЯ | Датчики двигателя |
| АВТО ТРАНС | Автоматическая коробка передач |
| ЛЕВАЯ ФАРА | Левая фара |
| ПРАВАЯ ФАРА | Правая фара |
| ПРОДОЛЖ. млрд кубометров | Двигатель, блок управления кузовом |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ВЕНТИЛЯТОР RAD 1 F/L | Вентилятор охлаждения двигателя 1 |
| ВОЗДУХОДУВКА Ф/Л | Вентилятор |
| ОСНОВНОЙ Ф/Л | Main |
| ДВИГАТЕЛЬ Ф/Л | Двигатель |
| АБС Ф/Л | Антиблокировочная система тормозов |
| ОСВЕЩЕНИЕ Ф/Л | Освещение |
| ВЕНТИЛЯТОР RAD 2 F/L | Вентилятор охлаждения двигателя 2 |
| ЗАДНЕЕ ОКНО | Обогрев заднего стекла |
| ЗАПАСНОЙ | Запасной |
| АБС/TCS | Антиблокировочная тормозная система, противобуксовочная система |
| Реле | |
| РЕЛЕ ТОПЛИВНОГО НАСОСА | Топливный насос |
| РЕЛЕ ОТКЛЮЧЕНИЯ ПРОТИВОТУМАННЫХ ФАР | Противотуманные фары Отменить |
| РЕЛЕ ПРОТИВОТУМАННЫХ ФАР | Противотуманная фара |
| РЕЛЕ БТИ | Тормоз Блокировка переключения передач |
| РЕЛЕ ДАЛЬНЕГО СВЕТА | Фара дальнего света |
| РЕЛЕ ДНЕВНЫХ ХОДОВЫХ ОГНЕЙ | Дневные ходовые огни |
| РЕЛЕ БЛИЖНЕГО СВЕТА | Фара ближнего света |
| РЕЛЕ КОНДИЦИОНЕРА | Кондиционирование воздуха |
| РЕЛЕ СИГНАЛА | Horn |
| РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 2 | Вентилятор охлаждения двигателя 2 |
| РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 1 | Вентилятор охлаждения двигателя 1 |
| РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 3 | Вентилятор охлаждения двигателя 3 |
| ДВИГАТЕЛЬ ПРОДОЛЖ. РЕЛЕ | Управление двигателем |
| РЕЛЕ ОБОГРЕВА ЗАДНЕГО СТЕКЛА | Обогрев заднего стекла |
| РЕЛЕ ВЕНТИЛЯТОРА | воздуходувка |
| СТАРТ РЕЛЕ | Начинать |
