Предохранители и реле Pontiac Montana (1998-2004)
Схемы относятся к указанным годам и вариантам Pontiac Montana (1998-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Pontiac.
Схема предохранителей Pontiac Montana 1998-2004 гг.
Предохранители прикуривателя (розетка) в Pontiac Montana расположены в блоке предохранителей панели приборов — см. предохранители № 17 «СИГАРА/DLC» (1998–2001: прикуриватель) или «СИГАРА/DLC/APO FRT» (прикуриватель, передние дополнительные розетки), № 22 «RR PWR». SCKT» (корпус задней электрической вилки) и «FRT PWR SCKT» (1998-1999: передняя электрическая вилка).
Оглавление
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

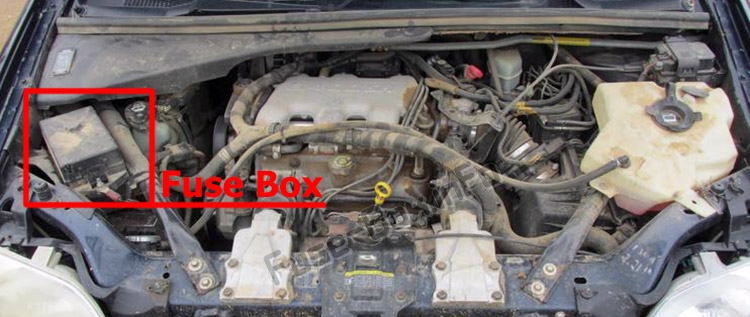

Расположение блока предохранителей

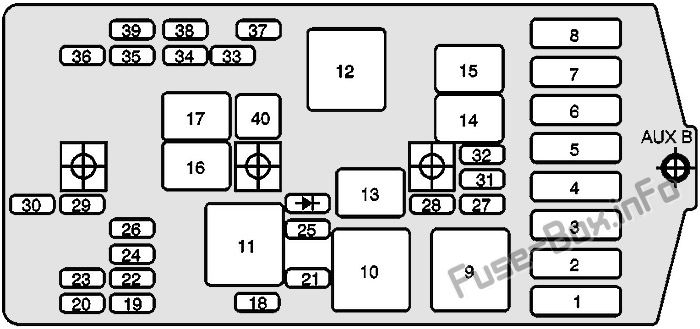

Схема блока предохранителей
| № | Name | Описание |
|---|---|---|
| Макси предохранители | ||
| 1 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | Вентиляторы охлаждающей жидкости |
| 2 | — | Не используется |
| 3 | ФАРЫ | Автоматические выключатели: FRT HVAC HI BLWR и предохранители НАЛОБНЫЙ ФОНАРЬ (приборная панель): ОПАСНОСТЬ и STOPLAMP |
| 4 | АККУМУЛЯТОР ОСНОВНОЙ 2 | Автоматический выключатель: PWR SEAT/PSD. Предохранители (панель приборов): ELC и RR DEFOG |
| 5 | ЗАЖИГАНИЕ ГЛАВНЫЙ 1 | Замок зажигания к предохранителям (панель приборов): АБС/TCS ЗАЖИГАНИЕ, КРУИЗ, DRL, ЭЛЕКТРИЧЕСКИЙ ПРНДЛ, IGN 1, PSD, SIR, T/SIG и PCM [Главное реле IGN (предохранители под капотом: центральные электрические предохранители: CLU кондиционера, ЭЛЕК ИГН) , IGN 1-U/H, INJ, TCC)] |
| 6 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Вентиляторы охлаждающей жидкости |
| 7 | АККУМУЛЯТОР ОСНОВНОЙ 1 | Предохранители (панель приборов): АБС МОД БАТТ, СИГАРА/DLC, ЛАМПА CTSY, FRT PWR SCKT, БЛОКИРОВКА ПИТАНИЯ, ЗЕРКАЛО и RR PWR SCKT |
| 8 | ЗАЖИГАНИЕ ГЛАВНОЕ 2 | Замок зажигания на предохранители (I/P): BCM PRGRM, FRT HVAC LOW/MED BLWR, FRT WPR/WSHR, ОВКВ/ДРЛ, MALL/РАДИО/DIC, PWR QRT VENT, ОВКВ, RR WPR/WSHR. Автоматический выключатель SWC ACCY и PWR WDO |
| Мини предохранители | ||
| 18 | INJ | Топливные форсунки 1-6 |
| 19 | ЗАПАСНОЙ | Не используется |
| 20 | ЗАПАСНОЙ | Не используется |
| 21 | IGN1-UH | Клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчики кислорода 1 и 2 с подогревом, датчик массового расхода воздуха (MAF) |
| 22 | ЗАПАСНОЙ | Не используется |
| 23 | ЗАПАСНОЙ | Не используется |
| 24 | ЗАПАСНОЙ | Не используется |
| 25 | ЭЛЕК ИГН | Модуль управления зажиганием (ICM) |
| 26 | ЗАПАСНОЙ | Не используется |
| 27 | Б/У ЛАМПА | Переключатель диапазона трансмиссии к фонарям заднего хода |
| 28 | CLU кондиционера | Реле CLU кондиционера к маслу муфты компрессора кондиционера |
| 29 | РАДИО | Информационный дисплей для водителя, управление отопителем и кондиционером, радио, электродвигатель привода задней боковой двери, приемник дистанционного управления дверным замком (RCDLR), контрольная лампа безопасности и датчик удара для защиты от кражи |
| 30 | АЛЬТЕРНАТИВНОЕ ЧУВСТВО | Генератор |
| 31 | TCC | Автоматическая трансмиссия (соленоиды муфты гидротрансформатора) Переключатель стоп-сигнала на PCM |
| 32 | ТОПЛИВНЫЙ НАСОС | Реле топливного насоса |
| 33 | ЧУВСТВО ЭБУ | Модуль управления силовым агрегатом |
| 34 | — | 1997-2001: не используется 2002-2004: Радио |
| 35 | ФОГ ЛП | Реле противотуманных фар |
| 36 | HORN | Реле звукового сигнала |
| 37 | ПАРК ЛП | Модуль управления дневными ходовыми огнями (DRL), фары и регулятор яркости освещения приборной панели Реле противоугонной системы к фарам |
| 38 | — | Не используется |
| 39 | AIR | Не используется |
| 40 | Мини съемник предохранителей | |
| Диод | ДИОД CLU A/C | Диод муфты кондиционера |
| Мини-реле | ||
| 9 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Правый вентилятор 1, левый вентилятор 2 |
| 10 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | Левый вентилятор 2 |
| 11 | ЗАЖИГАНИЕ ГЛАВНОЕ | Предохранители: муфта кондиционера, зажигание 1-U/H, INS, электронное зажигание, TCC |
| 12 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Правый вентилятор 1, левый вентилятор 2 |
| Микрореле | ||
| 13 | CLU кондиционера | Муфта кондиционера |
| 14 | ТОПЛИВНЫЙ НАСОС | Топливный насос |
| 15 | — | Не используется |
| 16 | HORN | Horn |
| 17 | ПРОТИВОТУМАННАЯ ФАРА | Левая противотуманная фара, правая противотуманная фара, индикатор противотуманной фары |
Блок предохранителей в салоне
Блок предохранителей в салоне

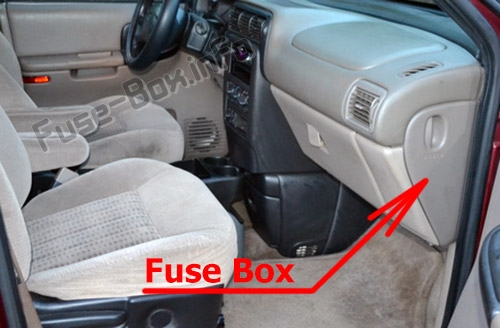

Расположение блока предохранителей
Он расположен с правой стороны приборной панели за крышкой.

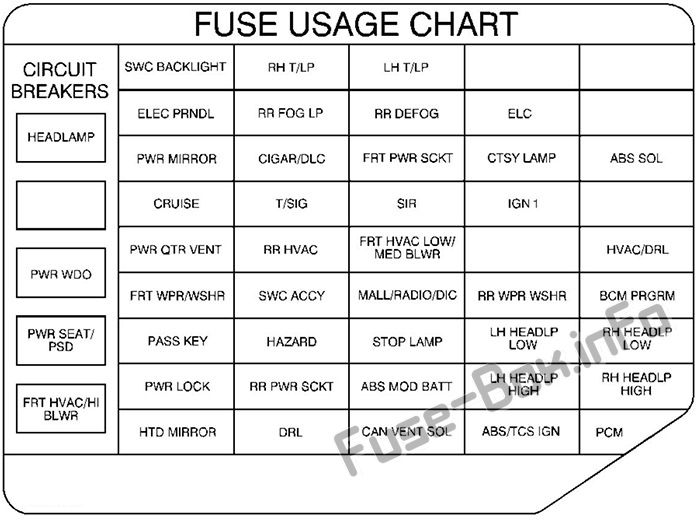

Схема блока предохранителей (1999 г.)
| Name | Описание |
|---|---|
| НАЛОБНЫЙ ФОНАРЬ | Модуль управления дневными ходовыми огнями (DRL), фары и регулятор яркости освещения приборной панели |
| PWR WDO | Передние электрические стеклоподъемники |
| PWR/СИДЕНЬЕ С ПОДОГРЕВОМ PSD | Сиденья с электроприводом в шести направлениях и электродвигатель привода задней боковой двери |
| FRT HVAC HI BLWR | Модуль высокоскоростного реле электродвигателя вентилятора |
| ПОДСВЕТКА SWC | Переключатели радиоуправления на рулевом колесе (подсветка) |
| ЭЛЕКТРИЧЕСКИЙ ПРНДЛ | Кластер инструментов для индикаторов PRNDL |
| ЗЕРКАЛО | Переключатель зеркала дистанционного управления питанием |
| КРУИЗ | Модуль круиз-контроля, переключатель и выключатель |
| PWR QTR ВЕНТИЛЯЦИЯ | Освещение салона и многофункциональный переключатель (переключатель вентиляции) |
| FRT WPR/WSHR | Электродвигатель и переключатель стеклоочистителя/омывателя ветрового стекла |
| КЛЮЧ ОТ ПАРОЛЯ | Система PASS-Key III |
| БЛОКИРОВКА ПИТАНИЯ | Модуль управления кузовным оборудованием (BCM) |
| ЗЕРКАЛО | Зеркала с подогревом |
| правая Т/ЛП | Не используется |
| RR ФОГ ЛП | Не используется |
| СИГАРА/DLC | Разъем прикуривателя и канала передачи данных (DLC) |
| T/SIG | Переключатель сигнала поворота |
| ОВКВ | Электродвигатель заднего вентилятора, управление задним отопителем-кондиционером, активатор температурной дверцы (сзади) |
| SWC ACCY | Переключатели радиоуправления на рулевом колесе |
| ОПАСНОСТЬ | Переключатель сигнала поворота |
| RR PWR SCKT | Корпус штепсельной вилки заднего электрического аксессуара |
| DRL | Модуль управления дневными ходовыми огнями (DRL) |
| левый Т/ЛП | Не используется |
| RR DEFOG | Реле обогревателя заднего стекла, подогрев зеркал |
| FRT PWR SCKT | Корпус штепсельной вилки переднего электрического аксессуара |
| SIR | Модуль управления надувными удерживающими устройствами |
| FRT HVAC LOW/MED BLWR | Управление обогревателем-кондиционером |
| МОЛЛ/РАДИО/ДИК | BCM, информационный дисплей водителя, аудиосистема для пассажиров задних сидений, датчик и реле ELC |
| СТОП-СИГНАЛ | Выключатель стоп-сигнала |
| АБС МОД БАТТ | Электронный модуль управления тормозной системой/Электронный модуль управления тормозным усилием (EBCM/EBTCM) |
| МОЖЕТ ВЕНТИЛЯЦИОННЫЙ СОЛ | Электромагнитный клапан вентиляции адсорбера (EVAP) |
| ELC | Электронный контроль уровня (ELC) Воздушный компрессор и реле ELC, жгут проводов прицепа |
| ЛАМПА CTSY | BCM |
| IGN 1 | BCM, модуль привода электронной контрольной лампы управления тормозной системой, комбинация приборов, модуль управления приводом задней боковой двери, стеклоочиститель/омыватель заднего стекла и многофункциональный переключатель (переключатель противотуманных фар/выключатель управления тяговым усилием) и переключатель стоп-сигнала/муфты гидротрансформатора (TCC) |
| RR WPR WSHR | Электродвигатель стеклоочистителя заднего стекла, стеклоочиститель/омыватель заднего стекла и многофункциональный переключатель (переключатель стеклоочистителя/омывателя заднего стекла) |
| ЛЕВАЯ ГОЛОВКА НИЗКАЯ | Не используется |
| ЛЕВАЯ ГОЛОВКА ВЫСОКАЯ | Не используется |
| АБС/TCS ЗАЖИГАНИЕ | Электронный модуль управления тормозной системой/Электронный модуль управления тормозным усилием (EBCM/EBTCM) |
| АБС СОЛ | Электромагнитный клапан левого и правого переднего тормоза |
| ОВКВ/ДРЛ | Привод воздухозаборника, модуль управления ДХО, управление отопителем/кондиционером, привод температуры дверцы (передней) и реле обогревателя заднего стекла |
| ПРОГРАММА БКМ | Модуль управления кузовным оборудованием (BCM) |
| ПРАВАЯ ГОЛОВКА НИЗК. | Не используется |
| ПРАВАЯ ГОЛОВКА LP ВЫСОКАЯ | Не используется |
| ПКМ/АБС | ГЛАВНОЕ реле IGN и PCM |

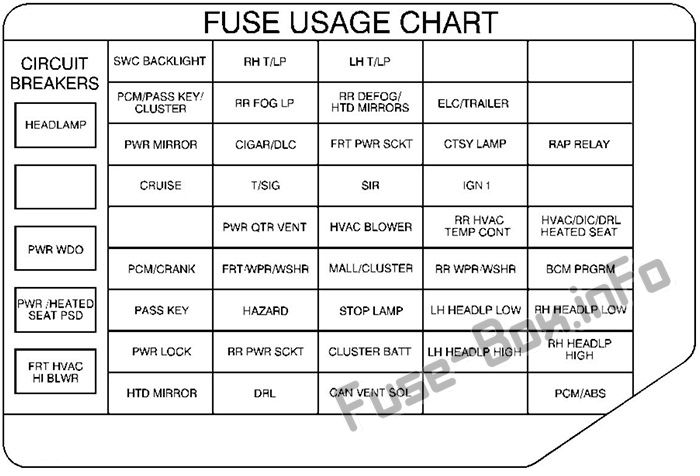

Схема блока предохранителей (2000 г.)
| Name | Описание |
|---|---|
| НАЛОБНЫЙ ФОНАРЬ | Модуль управления дневными ходовыми огнями (DRL), фары и регулятор яркости освещения приборной панели |
| PWR WDO | Передние электрические стеклоподъемники |
| PWR/СИДЕНЬЕ С ПОДОГРЕВОМ PSD | Сиденья с электроприводом в шести направлениях и электродвигатель привода задней боковой двери |
| FRT HVAC HI BLWR | Модуль высокоскоростного реле электродвигателя вентилятора |
| ПОДСВЕТКА SWC | Переключатели радиоуправления на рулевом колесе (подсветка) |
| ИКМ/КЛЮЧ ПАРОЛЯ/КЛАСТЕР | Кластер инструментов для индикаторов PRNDL |
| ЗЕРКАЛО | Переключатель зеркала дистанционного управления питанием |
| КРУИЗ | Модуль круиз-контроля, переключатель и выключатель |
| ПКМ/КРЕНД | Модуль управления трансмиссией (PCM), кривошип зажигания |
| КЛЮЧ ОТ ПАРОЛЯ | Система PASS-Key III |
| БЛОКИРОВКА ПИТАНИЯ | Замки с электроприводом |
| ЗЕРКАЛО | Зеркала с подогревом |
| правая Т/ЛП | Не используется |
| RR ФОГ ЛП | Не используется |
| СИГАРА/DLC | Разъем прикуривателя и канала передачи данных (DLC) |
| T/SIG | Переключатель сигнала поворота |
| PWR QTR | Освещение салона и многофункциональный переключатель (переключатель вентиляции) |
| FRT/WPR/WSHR | Электродвигатель и переключатель стеклоочистителя/омывателя ветрового стекла |
| ОПАСНОСТЬ | Переключатель сигнала поворота |
| RR PWR SCKT | Корпус штепсельной вилки заднего электрического аксессуара |
| DRL | Модуль управления дневными ходовыми огнями |
| левый Т/ЛП | Не используется |
| ЗЕРКАЛО ЗАГЛУШКИ ЗАДН. | Реле обогревателя заднего стекла, подогрев зеркал |
| SIR | Модуль управления надувными удерживающими устройствами |
| ВОЗДУХОДУВКА ОВКВ | Управление обогревателем-кондиционером |
| КЛАСТЕР ТРЦ | Комбинация приборов, блок управления кузовным оборудованием, датчик и реле электронного контроля уровня (ELC) |
| СТОП-СИГНАЛ | Выключатель стоп-сигнала |
| КЛАСТЕР БАТТ | Модуль/Электронный модуль управления тормозной системой/Электронный модуль управления тормозным усилием (EBCM/EBTCM) |
| МОЖЕТ ВЕНТИЛЯЦИОННЫЙ СОЛ | Электромагнитный клапан вентиляции адсорбера (EVAP) |
| ЭЛК/ТРЕЙЛЕР | Воздушный компрессор ELC и реле ELC, жгут проводов прицепа |
| ЛАМПА CTSY | BCM |
| IGN 1 | BCM, модуль привода электронной контрольной лампы управления тормозной системой, комбинация приборов, модуль управления приводом задней боковой двери, задние окна |
| ЗАД КОНТ ТЕМП ОВКВ | Заднее управление HVAC-A/C |
| RR WPR/WSHR | Электродвигатель стеклоочистителя заднего стекла, стеклоочиститель/омыватель заднего стекла и многофункциональный переключатель (переключатель стеклоочистителя/омывателя заднего стекла) |
| ЛЕВАЯ ГОЛОВКА НИЗКАЯ | Не используется |
| ЛЕВАЯ ГОЛОВКА ВЫСОКАЯ | Не используется |
| РЭП РЕЛЕ | Реле удержания вспомогательного питания (RAP) |
| HVAC/DIC/DRL/ СИДЕНЬЯ С ПОДОГРЕВОМ | Привод воздухозаборника, дисплей DIC, модуль управления ДХО, управление отопителем/кондиционером, привод температуры дверцы (передней) и реле обогревателя заднего стекла |
| ПРОГРАММА БКМ | BCM |
| ПРАВАЯ ГОЛОВКА НИЗК. | Не используется |
| ПРАВАЯ ГОЛОВКА LP ВЫСОКАЯ | Не используется |
| ПКМ/АБС | Реле ЗАЖИГАНИЕ ГЛАВНОЕ и PCM, электронный модуль управления прерыванием |

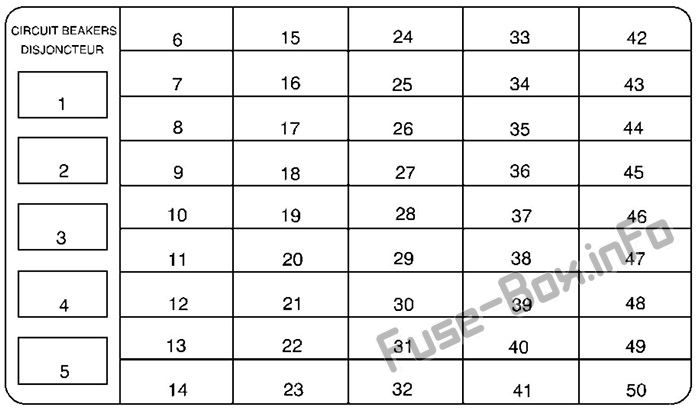

Схема блока предохранителей (2001 г.)
| № | Описание |
|---|---|
| 1 | Автоматический выключатель: Модуль управления дневными ходовыми огнями (DRL), фары и регулятор яркости освещения приборной панели |
| 2 | Автоматический выключатель: раздвижная дверь с электроприводом |
| 3 | Автоматический выключатель: передние электрические стеклоподъемники |
| 4 | Автоматический выключатель: электропривод сидений с 6-позиционной регулировкой и электродвигатель привода задней боковой двери |
| 5 | Автоматический выключатель: Модуль высокоскоростного реле электровентилятора |
| 6 | Переключатели радиоуправления на рулевом колесе (подсветка) |
| 7 | Кластер инструментов для индикаторов PRNDL |
| 8 | Переключатель зеркала дистанционного управления питанием |
| 9 | Модуль круиз-контроля, переключатель и выключатель |
| 10 | Не используется |
| 11 | Модуль управления трансмиссией (PCM), кривошип зажигания |
| 12 | Система PASS-Key III |
| 13 | Модуль управления кузовным оборудованием (BCM) |
| 14 | Зеркала с подогревом |
| 15 | Не используется |
| 16 | Не используется |
| 17 | Прикуриватель, DIC, передние дополнительные розетки |
| 18 | Переключатель сигнала поворота |
| 19 | Лампа освещения салона и многофункциональный переключатель (переключатель вентиляции |
| 20 | Электродвигатель и переключатель стеклоочистителя/омывателя ветрового стекла |
| 21 | Переключатель опасности |
| 22 | Корпус штепсельной вилки заднего электрического аксессуара |
| 23 | Модуль управления ДХО |
| 24 | Не используется |
| 25 | Реле обогревателя заднего стекла, подогрев зеркал |
| 26 | OnStar |
| 27 | Модуль управления надувными удерживающими устройствами |
| 28 | Управление обогревателем-кондиционером |
| 29 | Комбинация приборов, блок управления кузовным оборудованием, датчик и реле электронного контроля уровня (ELC) |
| 30 | Выключатель стоп-сигнала |
| 31 | Модуль/Электронный модуль управления тормозной системой/Электронный модуль управления тормозным усилием (EBCM/EBTCM) |
| 32 | Электромагнитный клапан вентиляции адсорбера (EVAP) |
| 33 | Не используется |
| 34 | Воздушный компрессор ELC и реле ELC, жгут проводов прицепа |
| 35 | Лампа любезности |
| 36 | BCM, модуль привода электронной контрольной лампы управления тормозной системой, комбинация приборов, модуль управления приводом задней боковой двери, задние окна |
| 37 | Заднее управление HVAC-A/C |
| 38 | Электродвигатель стеклоочистителя заднего стекла, стеклоочиститель/омыватель заднего стекла и многофункциональный переключатель (переключатель стеклоочистителя/омывателя заднего стекла) |
| 39 | Не используется |
| 40 | Не используется |
| 41 | Не используется |
| 42 | Не используется |
| 43 | Не используется |
| 44 | Реле удержания вспомогательного питания (RAP) |
| 45 | Не используется |
| 46 | Привод воздухозаборника, дисплей DIC, модуль управления ДХО, управление отопителем/кондиционером, привод температуры дверцы (передней) и реле обогревателя заднего стекла |
| 47 | Программирование BCM |
| 48 | Не используется |
| 49 | Не используется |
| 50 | Реле ЗАЖИГАНИЕ ГЛАВНОЕ и PCM, электронный модуль управления тормозом |

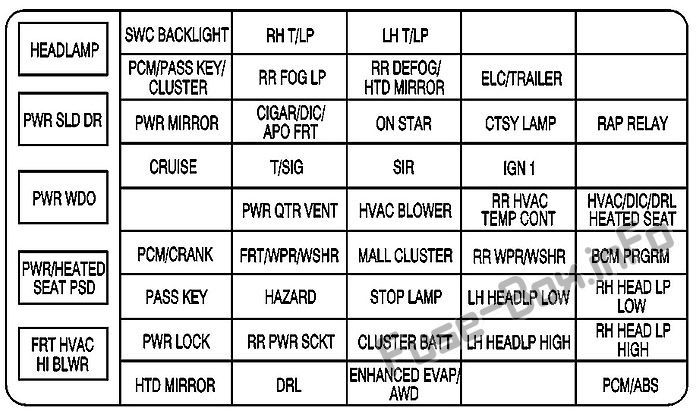

Схема блока предохранителей (2002, 2003, 2004)
| Name | Описание |
|---|---|
| НАЛОБНЫЙ ФОНАРЬ | Автоматический выключатель: Модуль управления дневными ходовыми огнями (DRL), фары и регулятор яркости освещения приборной панели |
| PWR SLD ДР | Автоматический выключатель: раздвижная дверь с электроприводом |
| PWR WDO | Автоматический выключатель: передние электрические стеклоподъемники |
| PWR/СИДЕНЬЕ С ПОДОГРЕВОМ PSD | Автоматический выключатель: сиденья с электроприводом в шести направлениях и электродвигатель привода задней боковой двери |
| FRT HVAC HI BLWR | Автоматический выключатель: Модуль высокоскоростного реле электровентилятора |
| ПОДСВЕТКА SWC | Переключатели радиоуправления на рулевом колесе (подсветка) |
| ИКМ/КЛЮЧ ПАРОЛЯ/КЛАСТЕР | Кластер инструментов для индикаторов PRNDL |
| ЗЕРКАЛО | Переключатель зеркала дистанционного управления питанием |
| КРУИЗ | Модуль круиз-контроля, переключатель и выключатель |
| Пустой | Не используется |
| ПКМ/КРЕНД | Модуль управления трансмиссией (PCM), кривошип зажигания |
| КЛЮЧ ОТ ПАРОЛЯ | Система PASS-Key III |
| БЛОКИРОВКА ПИТАНИЯ | Замки с электроприводом |
| ЗЕРКАЛО | Зеркала с подогревом |
| правая Т/ЛП | Задний фонарь со стороны водителя |
| RR ФОГ ЛП | Противотуманные фары |
| СИГАРА/DLC/ APO FRT | Прикуриватель, DLC, передние дополнительные розетки |
| T/SIG | Переключатель сигнала поворота |
| PWR QTR ВЕНТИЛЯЦИЯ | Лампа освещения салона и многофункциональный переключатель (переключатель вентиляции |
| FRT/WPR/WSHR | Электродвигатель и переключатель стеклоочистителя/омывателя ветрового стекла |
| ОПАСНОСТЬ | Переключатель опасности |
| RR PWR SCKT | Корпус штепсельной вилки заднего электрического аксессуара |
| DRL | Модуль управления дневными ходовыми огнями |
| левый Т/ЛП | Задний фонарь со стороны пассажира |
| ЗЕРКАЛО ЗАГЛУШКИ ЗАДН. | Реле обогревателя заднего стекла, подогрев зеркал |
| ОНСТАР | OnStar |
| SIR | Модуль управления надувными удерживающими устройствами |
| ВОЗДУХОДУВКА ОВКВ | Управление обогревателем-кондиционером |
| КЛАСТЕР ТРЦ | Комбинация приборов, блок управления кузовным оборудованием, датчик и реле электронного контроля уровня (ELC) |
| СТОП-СИГНАЛ | Выключатель стоп-сигнала |
| КЛАСТЕР БАТТ | Модуль/Электронный модуль управления тормозной системой/Электронный модуль управления тормозным усилием (EBCM/EBTCM) |
| ПОВЫШЕННАЯ | Выбросы в результате испарения (EVAP) |
| Испаритель/полный привод | Электромагнитный клапан вентиляции адсорбера, полный привод (AWD) |
| Пустой | Не используется |
| ЭЛК/ТРЕЙЛЕР | Воздушный компрессор ELC и реле ELC, жгут проводов прицепа |
| ЛАМПА CTSY | Лампа любезности |
| IGN 1 | BCM, модуль привода электронной контрольной лампы управления тормозной системой, комбинация приборов, модуль управления приводом задней боковой двери, задние окна |
| ЗАД КОНТ ТЕМП ОВКВ | Заднее управление HVAC-A/C |
| RR WPR/WSHR | Электродвигатель стеклоочистителя заднего стекла, стеклоочиститель/омыватель заднего стекла и многофункциональный переключатель (переключатель стеклоочистителя/омывателя заднего стекла) |
| ЛЕВАЯ ГОЛОВКА НИЗКАЯ | Фара ближнего света со стороны пассажира |
| ЛЕВАЯ ГОЛОВКА ВЫСОКАЯ | Фара дальнего света со стороны пассажира |
| Пустой | Не используется |
| Пустой | Не используется |
| Пустой | Не используется |
| РЭП РЕЛЕ | Реле удержания вспомогательного питания (RAP) |
| Пустой | Не используется |
| HVAC/DIC/DRL/ СИДЕНЬЯ С ПОДОГРЕВОМ | Привод воздухозаборника, дисплей DIC, модуль управления ДХО, управление отопителем/кондиционером, привод температуры дверцы (передней) и реле обогревателя заднего стекла |
| ПРОГРАММА БКМ | Программирование BCM |
| ПРАВАЯ ГОЛОВКА НИЗК. | Фара ближнего света со стороны водителя |
| ПРАВАЯ ГОЛОВКА LP ВЫСОКАЯ | Фара дальнего света со стороны водителя |
| ПКМ/АБС | Реле ЗАЖИГАНИЕ ГЛАВНОЕ и PCM, электронный модуль управления тормозом |
