Предохранители и реле Pontiac Firebird 1988-1992
Схемы относятся к указанным годам и вариантам Pontiac Firebird 1988-1992. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Pontiac.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Pontiac Firebird 1988-1992.

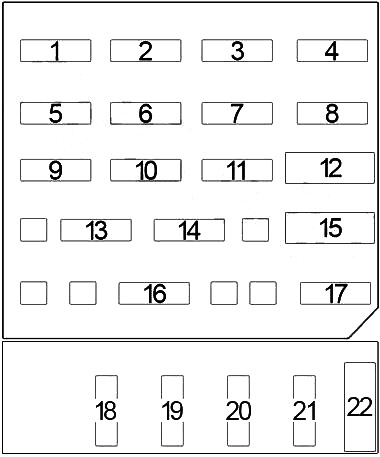

Схема блока предохранителей на приборной панели

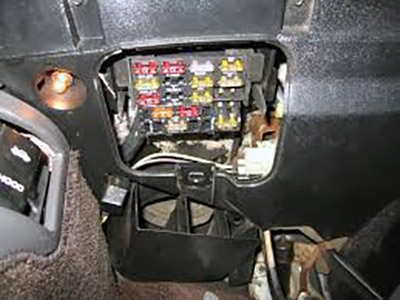

Панель предохранителей находится под панелью приборов.
| № | А | Цепь защищена |
|---|---|---|
| 1 | 10 | Модуль управления двигателем |
| 2 | 10 | Подача топливной форсунки №1 |
| 20 | 1988-1989 (Camaro): Вентилятор охлаждения двигателя | |
| 10 | 1988-1989 (Firebird): топливный насос, датчик давления масла, электрическая группа | |
| 3 | 15 | 1990-1992: Двигатель с опусканием люка |
| 3 | 1988-1989: Сигнал коленчатого вала к ECM | |
| 4 | 20 | Реле вентилятора охлаждения |
| 5 | 20 | Сигнальные огни поворота, фонари заднего хода |
| 6 | 10 | 1990-1992: Подача топливных форсунок №2 |
| 10 | 1988-1989 (Camaro): топливная форсунка | |
| 20 | 1988-1989 (Firebird): топливная форсунка | |
| 7 | 20 | Габаритные огни, боковые габаритные огни, задние фонари |
| 8 | 25 | Обогреватель или кондиционер |
| 9 | 10 | Датчики, Аудиосистема Сигнализации, Датчик скорости автомобиля, Выключатель тормоза TCC, Обогрев заднего стекла, Дневные ходовые огни, Круиз-контроль, Реле кондиционера |
| 10 | 10 | 1990–1992: дополнительная надувная удерживающая система |
| 10 | 1988-1989 (Camaro): топливный насос, топливная форсунка | |
| 20 | 1988-1989 (Firebird): топливная форсунка | |
| 11 | 20 | Освещение перчаточного ящика, прикуриватель, открывание крышки хэтчбека, реле звукового сигнала, внутреннее освещение, силовая антенна, электрические дверные замки, радио / цифровые часы, компьютерное командное управление |
| 13 | 5 | Подсветка приборной панели |
| 14 | 10 | Радио |
| 16 | 25 | Стеклоочиститель / омыватель лобового стекла |
| 17 | 20 | Выключатель стоп-сигнала, аварийная сигнализация, звуковой сигнал |
| 18 | 10 | 1990-1992: Свет безопасности VATS II |
| 19 | 20 | 1990-1992: Радио |
| 20 | 3 | 1990-1992: Кривошипная цепь ECM |
| 21 год | 10 | 1990-1992: Дневные ходовые огни |
| 12 | 35 год | 1988-1990: Стеклоподъемники, задний стеклоочиститель / омыватель. |
| 30 | 1991-1992: электрические стеклоподъемники | |
| 15 | 35 год | 1988-1990: дверные замки с электроприводом, сиденья с электроприводом, обогрев заднего стекла |
| 30 | 1991-1992: дверные замки с электроприводом, сиденья с электроприводом, обогрев заднего стекла. | |
| 22 | 30 | 1990-1992: Противотуманные фары |
