Предохранители и реле Pontiac Vibe (2009-2010)
Схемы относятся к указанным годам и вариантам Pontiac Vibe (2009-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Pontiac.
Схема предохранителей Pontiac Vibe 2009-2010
Предохранитель прикуривателя (розетки) в Pontiac Vibe Это предохранитель №7 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

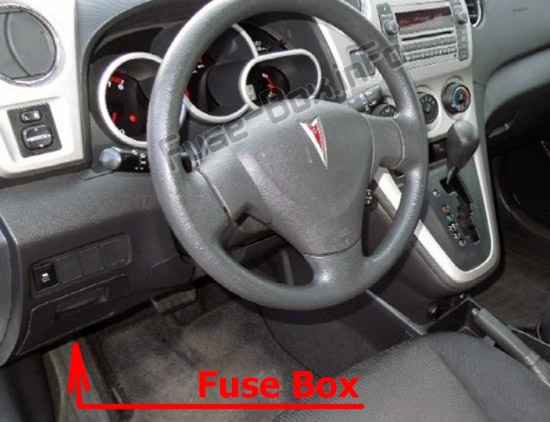

Расположение блока предохранителей
Он расположен под панелью приборов (с левой стороны).

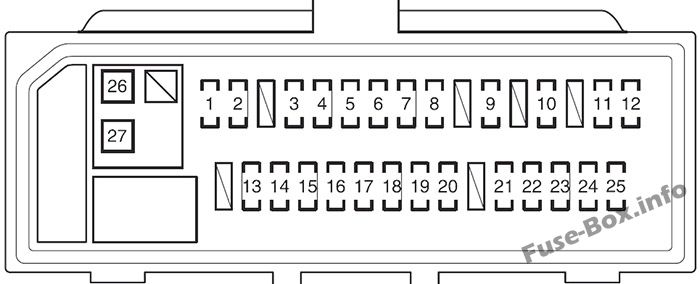

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Габаритные огни, освещение номерного знака, задний фонарь, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, подсветка приборной панели |
| 2 | Переключатель освещения |
| 3 | Электрические стеклоподъемники |
| 4 | Электрические стеклоподъемники |
| 5 | Электрические стеклоподъемники |
| 6 | Люк на крыше |
| 7 | Прикуриватель, розетка для аксессуаров |
| 8 | Наружные зеркала заднего вида, аудиосистема, основной блок управления двигателем (ECU), часы, тормоз, блокировка переключения передач, коробка передач |
| 9 | Пустой |
| 10 | Пустой |
| 11 | Система подушек безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система классификации переднего пассажира |
| 12 | Манометры и счетчики |
| 13 | Система кондиционирования воздуха, обогреватель заднего стекла |
| 14 | Дворники |
| 15 | Стеклоочистители заднего стекла |
| 16 | Омыватель ветрового стекла |
| 17 | Главный ЭБУ кузова, электроусилитель руля, электрические вентиляторы охлаждения, тормозная система блокировки переключения передач, антиблокировочная тормозная система (ABS), система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля давления в шинах (TPMS), система контроля устойчивости автомобиля |
| 18 | Фонари заднего хода, система зарядки, обогреватель заднего стекла |
| 19 | Бортовая система диагностики |
| 20 | Стоп-сигналы, центральные высокие стоп-сигналы (CHMSL), ABS, система контроля устойчивости автомобиля, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, блокировка переключения передач с тормозом |
| 21 | Система дверных замков с электроприводом |
| 22 | Наружные зеркала заднего вида, аудиосистема, главный ЭБУ кузова, часы, тормозная система блокировки переключения передач, прикуриватель |
| 23 | Система полного привода |
| 24 | Передние противотуманные фары |
| 25 | Зажигание, наружные зеркала заднего вида, аудиосистема, главный ЭБУ кузова, часы, тормоз, блокировка переключения передач, прикуриватель |
| 26 | Обогрев заднего стекла, зеркала с подогревом, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 27 | Электрические стеклоподъемники |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

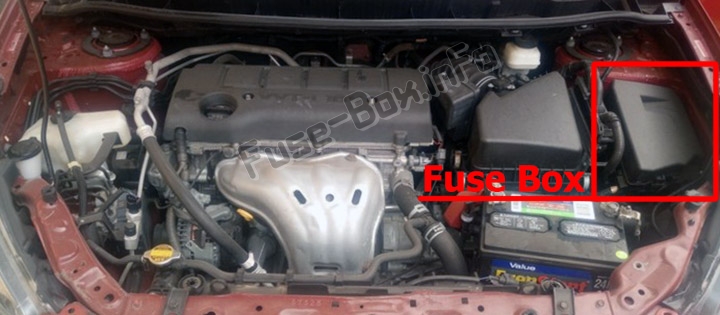

Расположение блока предохранителей

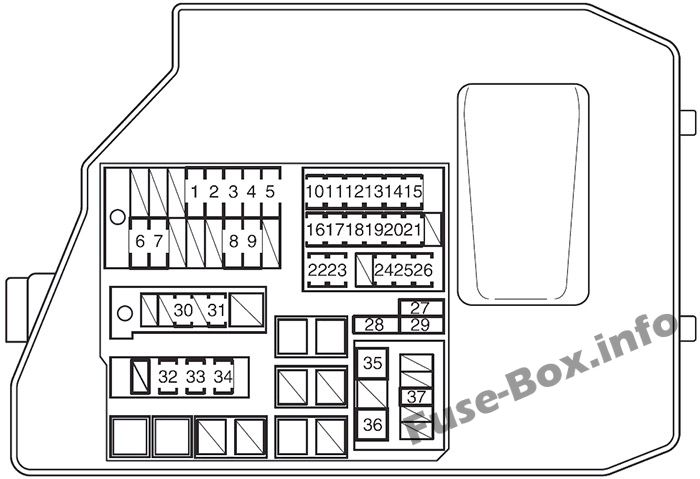

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Электрические вентиляторы охлаждения |
| 2 | Электрические вентиляторы охлаждения |
| 3 | Антиблокировочная тормозная система (ABS), система курсовой устойчивости автомобиля |
| 4 | АБС, система контроля устойчивости автомобиля |
| 5 | Система кондиционирования воздуха |
| 6 | Система зарядки |
| 7 | Электроусилитель руля |
| 8 | Основная система контроля выбросов, звуковой сигнал, зажигание 2 |
| 9 | Основная фара |
| 10 | Система контроля выбросов 2 |
| 11 | Система многоточечного впрыска топлива/ Система последовательного многоточечного впрыска топлива |
| 12 | Фара со стороны водителя |
| 13 | Фара со стороны пассажира |
| 14 | Фара ближнего света со стороны водителя, передние противотуманные фары |
| 15 | Фара ближнего света со стороны пассажира |
| 16 | Система многоточечного впрыска топлива/ Система последовательного многоточечного впрыска топлива |
| 17 | Лампы указателей поворота, аварийная сигнализация |
| 18 | Система зарядки |
| 19 | Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 20 | Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 21 | Пустой |
| 22 | Стартовая система |
| 23 | Система иммобилайзера двигателя |
| 24 | Главный ЭБУ кузова, датчики, дневные ходовые огни (DRL), система кондиционирования воздуха, беспроводной пульт дистанционного управления, система защиты от кражи |
| 25 | Аудио система |
| 26 | Внутренние Лампы, Персональные Лампы, Часы |
| 27 | Запасной |
| 28 | Запасной |
| 29 | Запасной |
| 30 | Аудио система |
| 31 | OnStar |
| 32 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, звуковой сигнал, система контроля выбросов 1, система контроля выбросов 2 |
| 33 | Horn |
| 34 | Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, звуковой сигнал, зажигание, счетчик |
| 35 | PTC-нагреватель 1 |
| 36 | Нагреватель PTC 3 |
| 37 | инвертор кондиционера |
