Предохранители и реле Pontiac Vibe (2003-2008)
Схемы относятся к указанным годам и вариантам Pontiac Vibe (2003-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Pontiac.
Схема предохранителей Pontiac Vibe 2003-2008 гг.
Предохранители прикуривателя (розетка) в Pontiac Vibe расположены в блоке предохранителей панели приборов – см. предохранители «AM1», «INV», «P/точка» и «CIG».
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

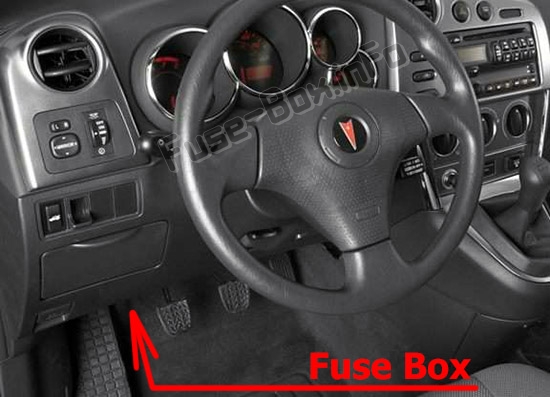

Расположение блока предохранителей
Он расположен под панелью приборов (с левой стороны).

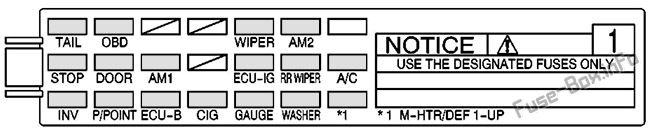

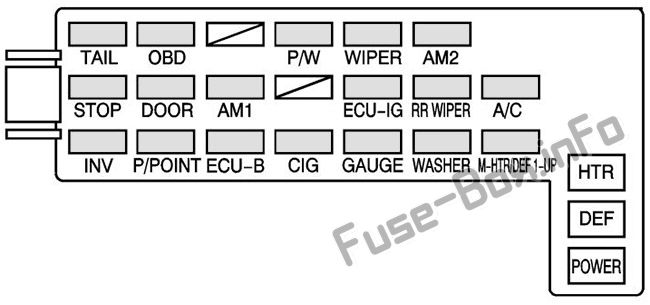

Схема блока предохранителей
2003-2004 гг.
2005-2008 гг.
| Name | Описание |
|---|---|
| TAIL | Передние габаритные огни, задние фонари, освещение номерного знака, освещение приборной панели, система управления двигателем |
| OBD | Бортовая диагностическая система |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Дворники |
| P/W | Электрические стеклоподъемники |
| AM2 | Система зарядки, система подушек безопасности, система стартера, система управления двигателем |
| STOP | Стоп-сигналы, CHMSL, система управления двигателем, антиблокировочная система тормозов, круиз-контроль |
| DOOR | Дверные замки с электроприводом, замок подъемного стекла |
| AM1 | Прикуриватель, Датчик, ЭБУ-ИГ, Стеклоочиститель, Задний стеклоочиститель, Предохранители омывателя |
| ЭБУ-ИГ | Круиз-контроль, антиблокировочная система тормозов, противоугонная система, автоматическая система управления коробкой передач, электрический вентилятор охлаждения |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | Стеклоочиститель заднего стекла, Обогрев заднего стекла |
| A/C | Кондиционирование воздуха |
| INV | Розетки |
| P/точка | Розетки |
| ЭБУ-Б | Дневные ходовые огни |
| CIG | Прикуриватель, Зеркала заднего вида с электроприводом, Розетки, Аудиосистема, Автоматическая система управления коробкой передач |
| ИЗМЕРЯТЬ | Датчики и счетчики, лампы заднего хода, система зарядки, дверные замки с электроприводом, электрические стеклоподъемники, люк на крыше, кондиционер, круиз-контроль |
| ШАЙБА | Омыватели ветрового стекла |
| M-HTR/DEF 1-UP | Система управления двигателем |
| HTR | 2005-2008 гг.: Система кондиционирования воздуха |
| DEF | 2005-2008 гг.: Обогрев заднего стекла, предохранитель M-HTR/DEF 1-UP |
| СИЛА | 2005-2008 гг.: электрические стеклоподъемники, люк с электроприводом |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

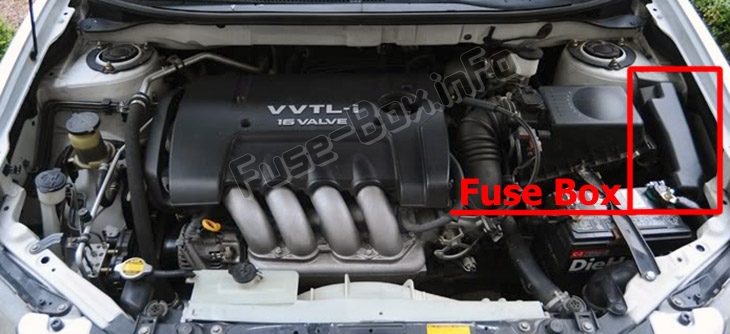

Расположение блока предохранителей

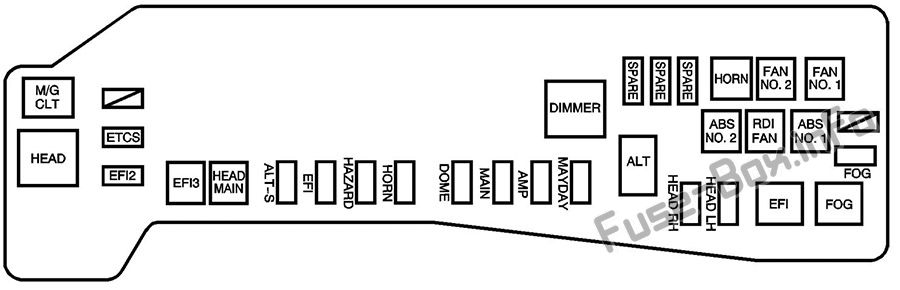

Схема блока предохранителей
| Name | Применение |
|---|---|
| Пустой | Не используется |
| ЗАПАСНОЙ | Запасной предохранитель |
| ETCS | Электронная система управления дроссельной заслонкой |
| АБС № 2 | Антиблокировочная тормозная система (без системы контроля устойчивости) |
| ВЕНТИЛЯТОР РДИ | Электрический вентилятор охлаждения |
| АБС № 1 | Антиблокировочная тормозная система (с системой курсовой устойчивости) |
| FOG | Передние противотуманные фары |
| EFI2 | Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система контроля выбросов |
| EFI3 | Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система контроля выбросов |
| ГЛАВНАЯ ГЛАВНАЯ | Правая фара, предохранители левой фары |
| АЛЬТ-С | Система зарядки |
| EFI | Электронная система впрыска топлива |
| ОПАСНОСТЬ | Лампы указателей поворота, аварийная мигалка |
| HORN | Horn |
| DOME | Внутреннее освещение, датчики и счетчики, аудиосистема, система дистанционного доступа без ключа, навигационная система (при наличии) |
| MAIN | Система стартера, предохранитель AM2 |
| AMP | Аудио система |
| ПЕРВОЕ МАЯ | Система OnStar |
| ALT | ABS №1, ABS №2, ВЕНТИЛЯТОР РДИ, FOG, Heater, AM1, СИЛА, DOOR, ЭБУ-Б, TAIL, STOP, P/точка, INV, предохранители OBD, система зарядки |
| ГОЛОВКА ПРАВАЯ | Правая фара, контрольная лампа дальнего света фар |
| ГОЛОВА ЛЕВАЯ | Левая фара |
| Реле | |
| M/G | M/G |
| HEAD | Фары |
| ДИММЕР | Диммер фар |
| HORN | Horn |
| FAN NO. 2 | Система охлаждающего вентилятора |
| FAN NO. 1 | Система охлаждающего вентилятора |
| EFI | Электронная система впрыска топлива |
| FOG | Противотуманные фары |
