Предохранители и реле Pontiac Trans Sport (1997-1999)
Схемы относятся к указанным годам и вариантам Pontiac Trans Sport (1997-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Pontiac.
Схема предохранителей Pontiac Trans Sport 1997-1999 гг.
Предохранители прикуривателя (розетка) в Pontiac Trans Sport расположены в блоке предохранителей панели приборов — см. предохранители «СИГАРА/DLC» (прикуриватель), «RR PWR SCKT» (корпус разъема заднего электрического вспомогательного оборудования) и «FRT PWR SCKT» (корпус разъема переднего электрического вспомогательного оборудования).
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

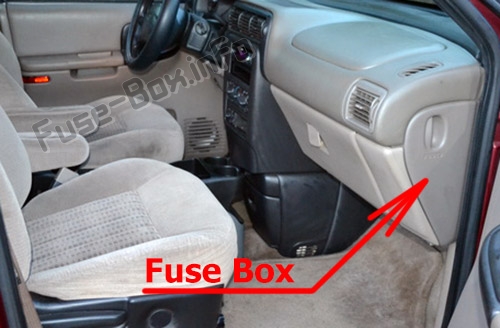

Расположение блока предохранителей
Блок предохранителей расположен с правой стороны панели приборов за крышкой.

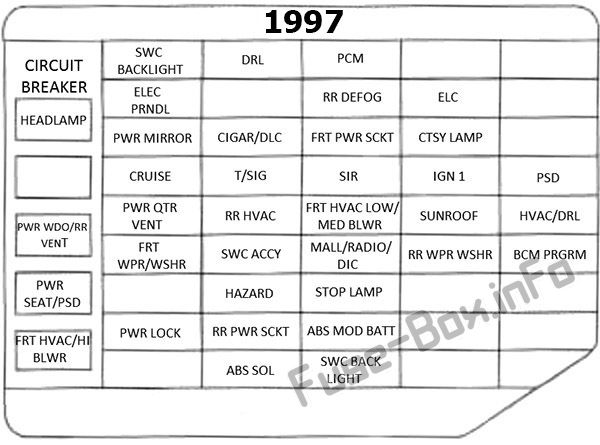

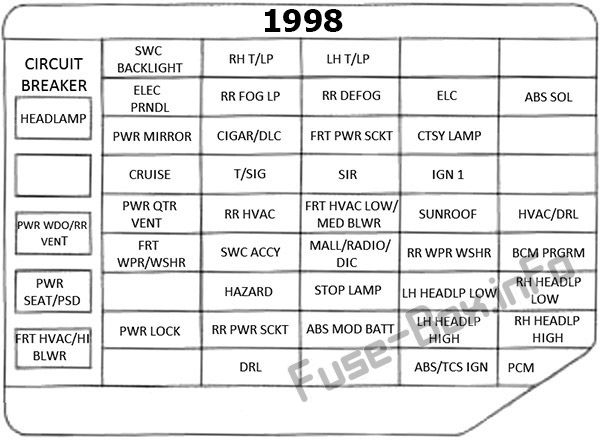

Схема блока предохранителей
| Name | Описание |
|---|---|
| ПОДСВЕТКА SWC | Переключатели радиоуправления на рулевом колесе (подсветка) |
| ЭЛЕКТРИЧЕСКИЙ ПРНДЛ | Кластер инструментов для индикаторов PRNDL |
| ЗЕРКАЛО | Зеркало с дистанционным управлением |
| КРУИЗ | Модуль круиз-контроля, переключатель и выключатель |
| PWR QTR ВЕНТИЛЯЦИЯ | Освещение салона и многофункциональный переключатель (переключатель вентиляции) |
| FRT WPR/WSHR | Электродвигатель и переключатель стеклоочистителя/омывателя ветрового стекла |
| БЛОКИРОВКА ПИТАНИЯ | BCM |
| правая Т/ЛП | Не используется |
| RR ФОГ ЛП | Не используется |
| СИГАРА/DLC | Разъем прикуривателя и канала передачи данных (DLC) |
| T/SIG | Переключатель сигнала поворота |
| ОВКВ | Двигатель заднего вентилятора, управление задним отопителем-кондиционером и привод температурной дверцы (сзади) |
| SWC ACCY | Переключатели радиоуправления на рулевом колесе |
| ОПАСНОСТЬ | Переключатель сигнала поворота |
| RR PWR SCKT | Корпус штепсельной вилки заднего электрического аксессуара |
| DRL | Модуль управления ДХО |
| ЛГ ТЛП | Не используется |
| RR DEFOG | Реле обогревателя заднего стекла |
| FRT PWR SCKT | Корпус штепсельной вилки переднего электрического аксессуара |
| SIR | Модуль управления надувными удерживающими устройствами |
| FRT HVAC LOW/MED BLWR | Управление обогревателем-кондиционером |
| МОЛЛ/РАДИО/ДИК | BCM, информационный дисплей водителя, радио и усилитель заднего динамика радио |
| СТОП-СИГНАЛ | Переключение стоп-сигналов на стоп-сигналы |
| АБС МОД БАТТ | Электронный модуль управления тормозным усилием (EBTCM) |
| МОЖЕТ ВЕНТИЛЯЦИОННЫЙ СОЛ | Электромагнитный клапан вентиляции адсорбера (EVAP) |
| ELC | 1997: Электронный контроль уровня (ELC) воздушного компрессора и реле ELC 1998: Электронный контроль уровня (ELC) воздушного компрессора и реле ELC, жгут проводов прицепа |
| ЛАМПА CTSY | BCM |
| IGN 1 | Датчик ELC, BCM, электронный индикатор управления тормозной системой, модуль привода, комбинация приборов, электродвигатель привода задней боковой двери, стеклоочиститель/омыватель заднего стекла и многофункциональный переключатель (переключатель противотуманных фар, переключатель контроля тяги) и переключатель стоп-сигнала/муфты гидротрансформатора (TCC) |
| ЛЮК | Модуль управления люком |
| RR WPR WSHR | Электродвигатель стеклоочистителя заднего стекла, стеклоочиститель/омыватель заднего стекла и многофункциональный переключатель (переключатель стеклоочистителя/омывателя заднего стекла) |
| ЛЕВАЯ ГОЛОВКА НИЗКАЯ | Не используется |
| ЛЕВАЯ ГОЛОВКА ВЫСОКАЯ | Не используется |
| АБС/TCS ЗАЖИГАНИЕ | Электронное реле управления тормозом и EBTCM |
| АБС СОЛ | Электромагнитный клапан левого и правого переднего тормоза |
| ДХО ОВКВ | Привод воздухозаборника, модуль управления ДХО, управление отопителем/кондиционером, привод температурной дверцы (передний) и реле |
| ПРОГРАММА BCM | Модуль управления кузовным оборудованием (BCM) |
| ПРАВАЯ ГОЛОВКА НИЗКАЯ | Не используется |
| ПРАВАЯ ГОЛОВКА ВЫСОКАЯ | Не используется |
| PCM | ГЛАВНОЕ реле IGN и PCM |
| PSD | Электродвигатель привода задней боковой двери |
| Автоматические выключатели | |
| НАЛОБНЫЙ ФОНАРЬ | Модуль управления ДХО, фары и переключатель диммера I/F |
| PWR WDO/RR VEN | Передние электрические стеклоподъемники |
| СИДЕНЬЕ PWR/PSD | Сиденья с электроприводом в 6 направлениях и электродвигатель привода задней боковой двери |
| FRT HVAC/HI BLWR | Реле высокой скорости двигателя вентилятора в модуле |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

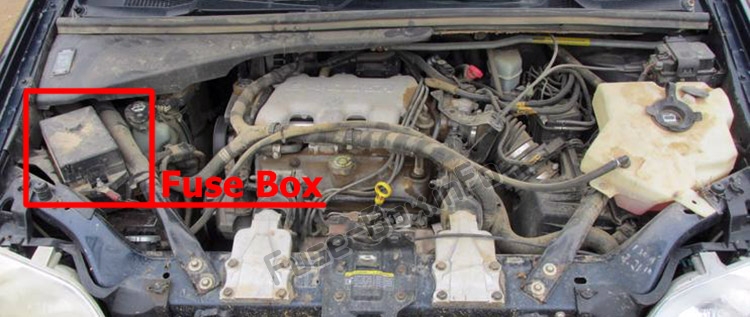

Расположение блока предохранителей

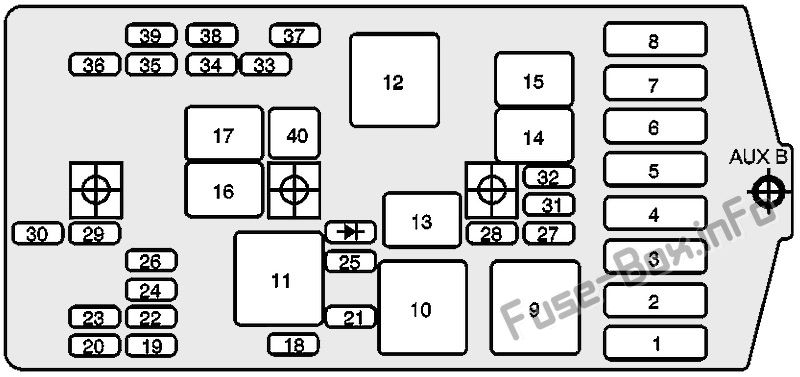

Схема блока предохранителей
| № | Name | Описание |
|---|---|---|
| Макси предохранители | ||
| 1 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Вентиляторы охлаждающей жидкости |
| 3 | ФАРЫ | Автоматические выключатели: FRT WAC HI BLWR и предохранители НАЛОБНЫЙ ФОНАРЬ (W): ОПАСНОСТЬ и STOPLAM |
| 4 | АККУМУЛЯТОР ОСНОВНОЙ 2 | Автоматический выключатель: СИДЕНЬЕ PWR/PSD. Предохранители (UP): ELC и RR DEFOG |
| 5 | ЗАЖИГАНИЕ ГЛАВНЫЙ 1 | Замок зажигания к предохранителям (UP): АБС/TCS ЗАЖИГАНИЕ, КРУИЗ, DRL, ЭЛЕКТРИЧЕСКИЙ ПРНДЛ, IGN 1, PSD, SIR, T/SIG и PCM ЗАЖИГАНИЕ ГЛАВНОЕ реле (центральные предохранители под капотом: CLU кондиционера, ELEK, IGN, IGN 1-U/H, INJ, TCC) |
| 6 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Вентиляторы охлаждающей жидкости |
| 7 | АККУМУЛЯТОР ОСНОВНОЙ 1 | Предохранители (UP): АБС МОД БАТТ, CIGAE2/RLC, ЛАМПА CTSY, FRT PWR SCKT, БЛОКИРОВКА ПИТАНИЯ, ЗЕРКАЛО и RR PWR SCKT |
| 8 | ЗАЖИГАНИЕ ГЛАВНОЕ 2 | Замок зажигания на предохранители (VP): BCM PRGWM, FRT HVAC LOW/MED BLWR, FRT WPR/WSHR, HVAC/DRL, MALL/RARIO/DIC, PWR QRT VENT, ОВКВ, RR WPR/WSHR, ЛЮК, SWC ACCY и Автоматический выключатель PWR WDO |
| 9 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| 10 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| 11 | ЗАЖИГАНИЕ ГЛАВНОЕ | ПРЕДОХРАНИТЕЛИ: CLU A/C, IGN l-U/H, INS, ЭЛЕК ИГН, TCC |
| 12 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| Микрореле | ||
| 13 | CLU кондиционера | Муфта кондиционера |
| 14 | ТОПЛИВНЫЙ НАСОС | Топливный насос |
| 15 | F/PMP SPD CONT | Не используется |
| 16 | HORN | Horn |
| 17 | ПРОТИВОТУМАННАЯ ФАРА | Левая противотуманная фара, правая противотуманная фара, индикатор противотуманной фары |
| Мини-предохранители | ||
| 18 | INJ | Топливные форсунки 1-6 |
| 19 | ЗАПАСНОЙ | Не используется |
| 20 | ЗАПАСНОЙ | Не используется |
| 21 | IGN1-UH | Клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчики кислорода 1 и 2 с подогревом, датчик массового расхода воздуха (MAF) |
| 22 | ЗАПАСНОЙ | Не используется |
| 23 | ЗАПАСНОЙ | Не используется |
| 24 | ЗАПАСНОЙ | Не используется |
| 25 | ЭЛЕК ИГН | Модуль управления зажиганием (ICM) |
| 26 | ЗАПАСНОЙ | Не используется |
| 27 | Б/У ЛАМПА | Переключатель диапазона трансмиссии к фонарям заднего хода |
| 28 | CLU кондиционера | Реле CLU кондиционера к маслу муфты компрессора кондиционера |
| 29 | РАДИО | Информационный дисплей для водителя, управление отопителем и кондиционером, радио, электродвигатель привода задней боковой двери, приемник дистанционного управления дверным замком (RCDLR), контрольная лампа безопасности и датчик удара для защиты от кражи |
| 30 | АЛЬТЕРНАТИВНОЕ ЧУВСТВО | Генератор |
| 31 | TCC | Автоматическая трансмиссия (соленоиды муфты гидротрансформатора) Переключатель стоп-сигнала на PCM |
| 32 | ТОПЛИВНЫЙ НАСОС | Реле топливного насоса |
| 33 | ЧУВСТВО ЭБУ | Модуль управления силовым агрегатом (PCM) |
| 34 | — | Не используется |
| 35 | ФОГ ЛП | Реле противотуманных фар |
| 36 | HORN | Реле звукового сигнала |
| 37 | ПАРК ЛП | Модуль управления дневными ходовыми огнями (DRL), фары и переключатель верхнего диммера Реле противоугонной системы к фарам |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | Мини съемник предохранителей |
