Предохранители и реле Pontiac Sunfire (1995-2005)
Схемы относятся к указанным годам и вариантам Pontiac Sunfire (1995-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Pontiac.
Схема предохранителей Pontiac Sunfire 1995-2005 гг.
Предохранители прикуривателя (розетка) в Pontiac Sunfire расположены в блоке предохранителей панели приборов — см. предохранители «CIG» (прикуриватель) и «APO» (2002-2005: розетка питания для аксессуаров).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

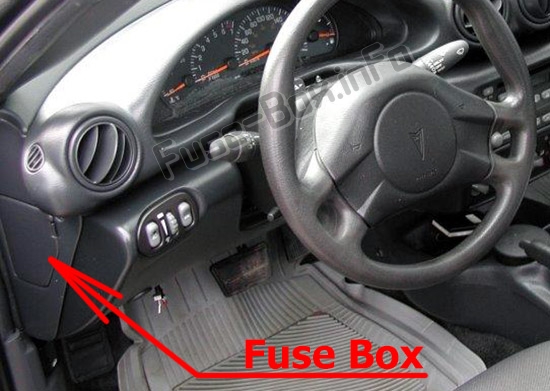

Пассажирский салон
Блок предохранителей расположен в левой части панели приборов, за крышкой.

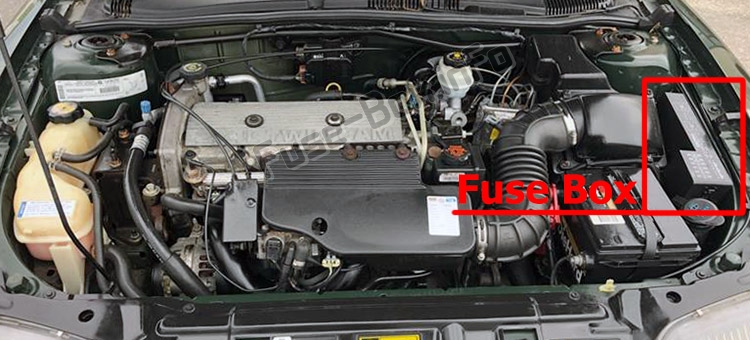

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
1995

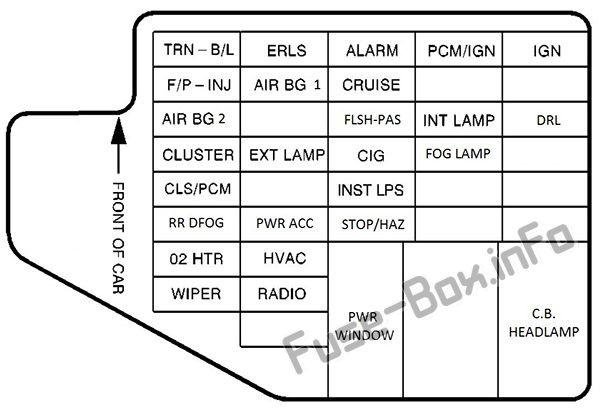

Приборная доска
| Name | Описание |
|---|---|
| ВОЗДУХ БГ 1 | Air Bag-DERM (Диагностический модуль резерва энергии) Питание |
| ВОЗДУХ БГ 2 | Подушка безопасности-DERM Crank Signal |
| ТРЕВОГА | Модуль сигнализации: вход с подсветкой, предупреждающие звуковые сигналы |
| CIG | Прикуриватель, звуковой сигнал, диагностический разъем |
| CLSPCM | Комбинация приборов, модуль управления силовым агрегатом |
| КЛАСТЕР | Комбинация приборов, антиблокировочная тормозная система |
| КРУИЗ | Круиз-контроль |
| DRL | Дневные ходовые огни |
| ERLS | Автоматическая коробка передач, блокировка переключения тормозов и коробки передач, компрессор кондиционера, круиз-контроль, рециркуляция отработавших газов (двигатель 2,2 л), клапан продувки адсорбера, реле высокого давления кондиционера (двигатель 2,3 л) |
| ДОПОЛНИТЕЛЬНАЯ ЛАМПА | Парковочные огни, Боковые габаритные огни, Лампы приборной панели |
| FP-INJ | Топливный насос, топливные форсунки |
| ФЛШ-ПАС | Вспышка, чтобы пройти лампы |
| НАЛОБНЫЙ ФОНАРЬ | Фары |
| HVAC | Управление отопителем/кондиционером, обогреватель заднего стекла, антиблокировочная тормозная система, вентилятор охлаждения двигателя (двигатель 2,2 л), обогреватель вентиляционного отверстия двигателя (двигатель 2,3 л) |
| IGN | Зажигание двигателя |
| ИНСТ ЛПС | Лампы приборной панели |
| ВНУТРЕННЯЯ ЛАМПА | Модуль сигнализации: вход с подсветкой, предупреждающие звуковые сигналы, потолочные лампы, лампы для карт / чтения, лампа в перчаточном ящике, лампа в багажнике, радио, зеркала с электроприводом |
| О2 ХТР | Нагреватель заднего датчика О2 ХТР (двигатель 2,3 л, калибр. авто) |
| ПКМ/зажигание | Модуль управления силовым агрегатом |
| PWR АСС | Замки с электроприводом |
| ОКНО ЭЛЕКТРОПИТАНИЯ | Электростеклоподъемники, люк с электроприводом |
| РАДИО | Радио |
| РР ДФОГ | Обогрев заднего стекла |
| СТОП-ГАЗ | Стоп-сигналы, Аварийные огни |
| ПОВОРОТ-Б/У | Лампы указателей поворота, резервные лампы |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Стеклоочистители, омыватели лобового стекла |

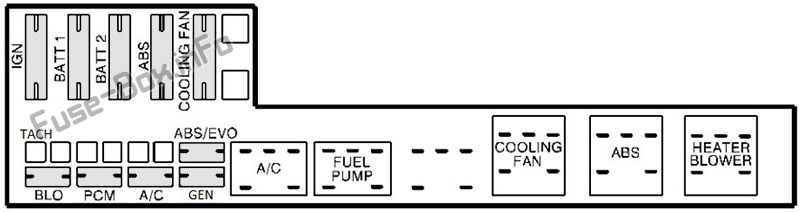

Моторного отсека
| Name | Описание |
|---|---|
| A/C | Компрессор кондиционера (двигатель 2,3 л) |
| ABS | Антиблокировочная тормозная система |
| ABS | Электронное рулевое управление с регулируемым отверстием, антиблокировочная тормозная система |
| БАТ 1 | Цепи питания ACC/стоп-сигналов |
| БАТАРЕЯ 2 | Цепи освещения |
| BLO | Обогреватель/ вентилятор кондиционера |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя |
| GEN | Датчик напряжения генератора |
| IGN | Цепи замка зажигания |
| PCM | Модуль управления силовым агрегатом |
1996, 1997
Приборная доска
| Name | Описание |
|---|---|
| ПОВОРОТ-Б/У | Сигналы поворота, фонари заднего хода |
| F/P-INJ | Топливный насос, топливные форсунки |
| КЛАСТЕР | Комбинация приборов, антиблокировочная тормозная система |
| ЦЛС/ПКМ | Комбинация приборов, модуль управления силовым агрегатом, дневные ходовые огни |
| О2 ХТР | Нагреватель заднего датчика O2 |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Стеклоочистители, омыватели лобового стекла |
| ERLS | Автоматическая коробка передач, блокировка переключения передач и тормоза, компрессор кондиционера, круиз-контроль, рециркуляция отработавших газов, клапан продувки адсорбера, компрессор кондиционера |
| ВОЗДУШНАЯ ПОДУШКА | Система подушек безопасности |
| ДОПОЛНИТЕЛЬНАЯ ЛАМПА | Наружные лампы, подсветка приборной панели |
| PWR АСС | Дверные замки с электроприводом, складной верх (модель с откидным верхом) |
| HVAC | Управление отопителем и кондиционером, антиблокировочная тормозная система |
| РАДИО | Радио, Удаленный вход без ключа |
| ТРЕВОГА | Модуль сигнализации — внутреннее освещение, звуковые сигналы |
| КРУИЗ | Круиз-контроль |
| L HDLP | Левая фара |
| CIG | Прикуриватель, звуковой сигнал, диагностический разъем |
| ИНСТ ЛПС | Подсветка приборной панели, предупреждающие звуковые сигналы |
| ОСТАНОВИТЬ ЗДОРОВЬЕ | Наружные фонари, антиблокировочная система тормозов, круиз-контроль |
| CIG | Зажигалка |
| ОКНО ЭЛЕКТРОПИТАНИЯ | Электростеклоподъемники, люк с электроприводом, верхние органы управления (модели с откидным верхом) (автоматический выключатель) |
| ПКМ/зажигание | Модуль управления силовым агрегатом |
| ВНУТРЕННЯЯ ЛАМПА | Модуль сигнализации: вход с подсветкой, предупреждающие звуковые сигналы, потолочные лампы, лампы для картографирования, лампа в перчаточном ящике, лампа в багажнике, радио, зеркала с электроприводом, дистанционный вход без ключа |
| IGN | Зажигание двигателя |
| R HDLP | Правая фара |
Моторного отсека
| Name | Описание |
|---|---|
| IGN | Цепи замка зажигания |
| БАТ 1 | Внешние светильники, Розетка, Звуковой сигнал, Усилитель звука |
| БАТАРЕЯ 2 | Обогрев заднего стекла, стартер, электрические замки, стоп-сигналы |
| ABS | Антиблокировочная тормозная система |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя |
| BLO | Отопитель и вентилятор кондиционера |
| PCM | Модуль управления силовым агрегатом |
| A/C | Компрессор кондиционера |
| ABS (АБС/ЭВО) | Антиблокировочная тормозная система |
| GEN | Датчик напряжения генератора (двигатель 2,2 л) |
1998, 1999

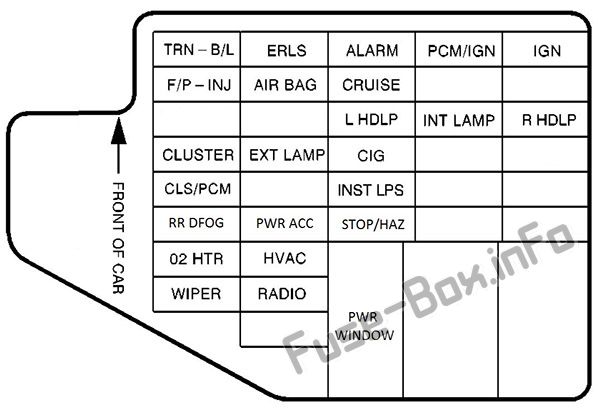

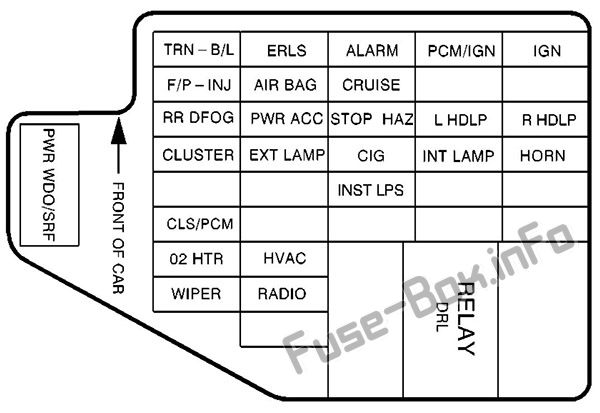

Приборная доска
| Name | Описание |
|---|---|
| ПОВОРОТ-Б/У | Сигналы поворота, фонари заднего хода |
| F/P-INJ | Топливный насос, топливные форсунки |
| РР ДФОГ | Обогрев заднего стекла |
| КЛАСТЕР | Комбинация приборов, антиблокировочная тормозная система |
| ЦЛС/ПКМ | Комбинация приборов, модуль управления силовым агрегатом, дневные ходовые огни |
| О2 ХТР | Нагреватель заднего датчика O2 |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Стеклоочистители, омыватели лобового стекла |
| ERLS | Автоматическая коробка передач, блокировка переключения передач (BTSI), компрессор кондиционера, круиз-контроль, многоточечный впрыск топлива |
| ВОЗДУШНАЯ ПОДУШКА | Дополнительная система надувных удерживающих устройств (SIR) |
| PWR АСС | Дверные замки с электроприводом, складной верх (только модели с откидным верхом) |
| ДОПОЛНИТЕЛЬНАЯ ЛАМПА | Наружные лампы, подсветка приборной панели |
| HVAC | Управление отопителем и кондиционером, вентилятор системы охлаждения двигателя |
| РАДИО | Радио, Удаленный вход без ключа |
| ТРЕВОГА | Модуль сигнализации — внутреннее освещение, звуковые сигналы |
| КРУИЗ | Круиз-контроль |
| ОСТАНОВИТЬ ЗДОРОВЬЕ | Наружные фонари, антиблокировочная система тормозов, круиз-контроль, указатели поворота |
| CIG | Зажигалка |
| ИНСТ ЛПС | Подсветка приборной панели, предупреждающие звуковые сигналы |
| ПКМ/зажигание | Модуль управления силовым агрегатом |
| L HDLP | Левая фара |
| ВНУТРЕННЯЯ ЛАМПА | Модуль сигнализации: вход с подсветкой, предупреждающие звуковые сигналы, потолочные лампы, лампы для карт / чтения, лампа в перчаточном ящике, лампа в багажнике, радио, зеркала с электроприводом, дистанционный вход без ключа |
| IGN | Зажигание двигателя |
| R HDLP | Правая фара |
| HORN | Звуковой сигнал, диагностический разъем |
| PWR WDO/SRF | Электрические стеклоподъемники, люк с электроприводом, верхние элементы управления (только модели с откидным верхом) (автоматический выключатель) |
| DRL | Дневные ходовые огни (реле) |
Моторного отсека
| Name | Описание |
|---|---|
| IGN | Цепи замка зажигания |
| БАТ 1 | Внешние светильники, Розетка, Звуковой сигнал, Усилитель звука |
| БАТАРЕЯ 2 | Обогрев заднего стекла, стартер, электрические замки, стоп-сигналы |
| ABS | Антиблокировочная тормозная система |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя |
| BLO | Отопитель и вентилятор кондиционера |
| PCM | Модуль управления силовым агрегатом |
| A/C | Компрессор кондиционера |
| ABS (АБС/ЭВО) | Антиблокировочная тормозная система |
| GEN | Датчик напряжения генератора (двигатель 2,2 л) |
2000, 2001, 2002, 2003, 2004, 2005

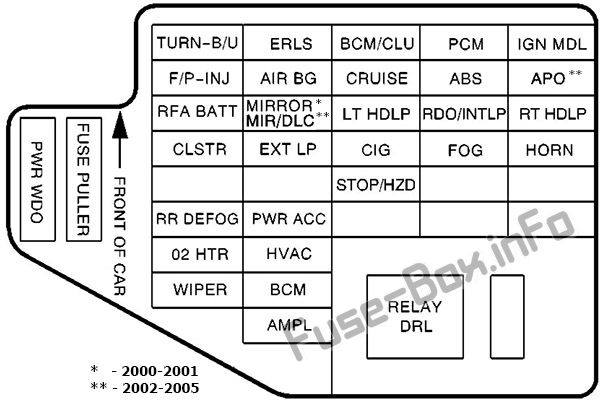

Приборная доска
| Name | Описание |
|---|---|
| ПОВОРОТ-Б/У | Сигналы поворота, фонари заднего хода |
| ERLS | 2000-2001: Круиз-контроль, управление двигателем 2002-2005: Реле двигателя |
| BCM/CLU | Блок управления кузовным оборудованием, комбинация приборов |
| PCM | Модуль управления силовым агрегатом |
| ИГН лей | Модуль зажигания |
| F/P-INJ | Топливный насос, топливные форсунки |
| ВОЗДУХ БГ | Воздушная подушка |
| КРУИЗ | Модуль/переключатель круиз-контроля |
| ABS | Антиблокировочная система тормозов (зажигание) |
| APO | 2002-2005: Розетка для аксессуаров |
| РФА БАТТ | Система удаленного доступа без ключа |
| ЗЕРКАЛО | Силовое зеркало |
| МИР/DLC | Разъем Силовое зеркало/Diagnostic Link |
| LT HDLP | Левая фара |
| RDO/INTLP | Радио, Внутреннее освещение, OnStar |
| РТ HDLP | Правые фары |
| КЛСТР | Кластер панели приборов |
| EXT LP | Наружные лампы |
| CIG | 2000-2001: Прикуриватель, диагностический разъем 2002-2005: Прикуриватель |
| FOG | Противотуманные фары |
| HORN | Horn |
| Пустой | Не используется |
| Пустой | Не используется |
| СТОП/ГЦД | Стоп-сигналы, Аварийные огни |
| Пустой | Не используется |
| Пустой | Не используется |
| RR DEFOG | Обогрев заднего стекла |
| PWR АСС | Замки с электроприводом |
| Пустой | Не используется |
| Пустой | Не используется |
| Пустой | Не используется |
| О2 ХТР | Нагреватель кислородного датчика |
| HVAC | Система климат-контроля |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Стеклоочиститель |
| BCM | Модуль управления кузовом |
| AMPL | Аудио усилитель |
| PWR WDO | Электрические стеклоподъемники, люк (автоматический выключатель) |
| РЕЛЕ ДХО | Дневные ходовые огни (реле) |

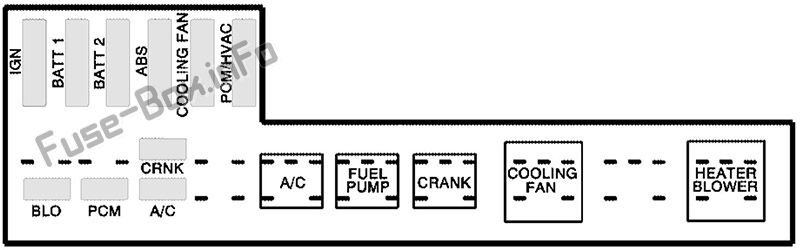

Моторного отсека
| Name | Описание |
|---|---|
| IGN | Цепи замка зажигания |
| БАТ 1 | Внешние светильники, Розетка, Звуковой сигнал, Усилитель звука |
| БАТАРЕЯ 2 | Обогрев заднего стекла, стартер, электрические замки, стоп-сигналы |
| ABS | Антиблокировочная тормозная система |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя |
| ПКМ/ОВКВ | Модуль управления силовым агрегатом, обогреватель и вентилятор кондиционера |
| CRNK | 2002-2005: Стартер |
| BLO | Обогреватель и кондиционер Blowe |
| PCM | Модуль управления силовым агрегатом |
| A/C | Компрессор кондиционера |
| A/C | Компрессор кондиционера |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| РУКОЯТКА | 2002-2005: Стартер |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя |
| ОБОГРЕВАТЕЛЯ | Отопитель и вентилятор кондиционера |
