Предохранители и реле Porsche 911 (996) / 986 Boxster (1996-2004)

Схемы относятся к указанным годам и вариантам Porsche 911 (996) / 986 Boxster (1996-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Porsche.

Расположение предохранителей Porsche 911 (996) / 986 Boxster 1996-2004 гг.

Расположение предохранителей Porsche 911 (996) / 986 Boxster 1996-2004 гг.

Расположение предохранителей Porsche 911 (996) / 986 Boxster 1996-2004 гг.

Предохранитель прикуривателя (розетки) в Porsche 911 (996) / 986 Boxster предохранитель D5 в блоке предохранителей в салоне.

Блок предохранителей в салоне

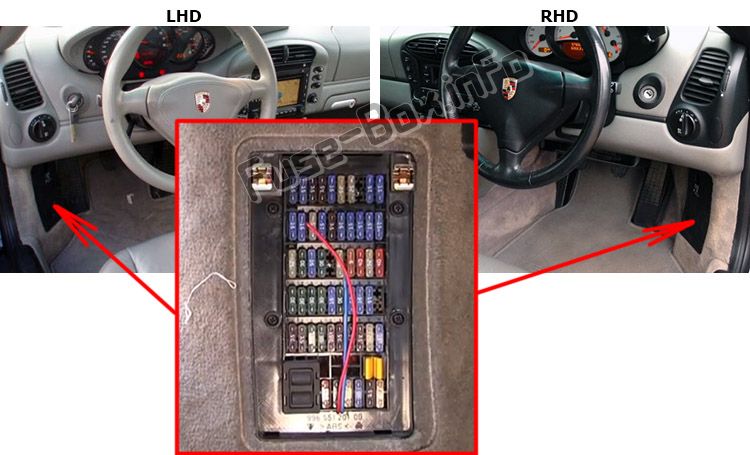

Расположение блока предохранителей

Находится возле двери, за крышкой, со стороны водителя.Расположение блока предохранителей

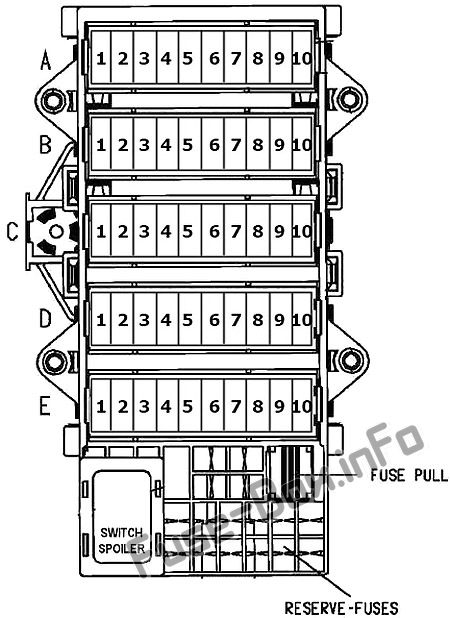

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салоне
№Назначение Номинальный ток [А]
A11997–1998: Дальний свет справа
1999–2004: правый дальний свет, управление дальним светом		7,5
15
A21997–1998: Дальний свет слева
1999–2004: Дальний свет слева		7,5
15
A3Боковой габаритный фонарь справа7.5
A4Боковой габаритный фонарь левый7.5
A5Подсветка номерного знака, подсветка приборов, габаритная лампа (2002-2004 гг.)15
A6Подогрев сиденья25
A7Противотуманные фары, задние противотуманные фары25
A8Подсветка номерного знака (Канада)7.5
A91997–1998: правый ближний свет
1999–2004: Правый ближний свет		7,5
15
A101997–1998: Левый ближний свет
1999–2004: Левый ближний свет		7,5
15
B1Комбинация приборов, Типтроник, Кнопка ASR ON/OFF (PSM), Диагностика, Power Top15
B21997-2000: Радио, ИнфоСистема (1997-1998)
2001–2004: Система предупреждения об опасности, A. Система указателей поворота.		7,5
15
B3Двухцветные рожки25
B4Вентилятор моторного отсека15
B5Резервный свет, CU Память Mirror Adjustment, CU Power Top (996)7.5
B61997–1998: Переключатель аварийной световой сигнализации Power Top (986)
1999–2004: указатели поворота, электрические стеклоподъемники.		15
B7Стоп-сигнал, круиз-контроль15
B8CU CLS Alarm, CU DME/ME (электроника двигателя), CU Tiptronic15
B91997–1998: CU ABS, противобуксовочная система
1999-2004: ТС АБС, АСР, ПСМ		15
B10Диагностика комбинации приборов, контроль вертикального направления фар (1999–2004 гг.), ALWR (986 с 2001 г.), помощник при парковке (986 с 2001 г.)15
C1Реле MFI-DI, Электроника двигателя25
C2Зажигание, нагреватель кислородного датчика30
C31997–1998: Система сигнализации CU, центральный замок, электрические стеклоподъемники (996)
1999–2004: сигнализация CU CLS, Power Winoow, люк в крыше, CU Power Top, внутреннее освещение		15
C41997-2001: Топливный насос
2002-2004: Топливный насос		25
30
C5986:
до 1999 г.: не используется
с 2000: Вентилятор моторного отсека, ступень 1		5
C6щетка стеклоочистителя25
C7Провода управления Term.X7.5
C81997-2001: Вентилятор радиатора 2 (справа)
2002–2004: Вентилятор радиатора 2 (справа)		30
40
C9Система очистки фар25
C101997-2001: Вентилятор радиатора 1 (слева)
2002-2004: Вентилятор радиатора 1 (слева)		30
40
D1Стеклоподъемник30
D2Обогрев зеркал, обогреватель заднего стекла30
D3Кабриолет с верхним приводом, люк на крыше (1999-2004)30
D4Задний стеклоподъемник (кабриолет)30
D5Зажигалка15
D6Система кондиционирования воздуха с подогревом30
D71997–1998: Выключатель аварийной световой сигнализации, CU DME (986)
1999–2000: система предупреждения об опасности, система указателей поворота A.
2001-2004: Открыватель крышки заднего спойлера		15
D81997–2000: расширение спойлера
2001: Радио
2002–2004: пакет опций радио и аудио.		15
15
7.5
D9Пакет опций аудио (996)

986:
до 2000: пакет опций аудио
с 2001: Усилитель DSP		15
D10996:
1997–2001: точка крепления для модернизации (предупреждение: максимальный ток 5 А)
2002-2004: Телефон

986:
Точка крепления для дооснащения (предупреждение: максимум 5 А)		7,5/5
E1Term.86S, сигнализация CU-CL, радио, информационная система кластера CU, дневные ходовые огни (1999-2004), датчик переворота CU (1999-2004)7.5
E2CU Память7.5
E3Сиденье с электроприводом, сиденье с памятью CU слева30
E4Сиденье с электроприводом, правое сиденье с памятью CU30
E5ИнфоСистема7.5
E6Термин.30 Телефон/Ручной, Блок управления навигацией, ОРВР (1999–2004 гг.)7.5
E7Система кондиционирования воздуха7.5
E8Термин.15 Телефон/Ручной, Инфосистема, Навигация (986, 2001)7.5
E91996-1997, 986: Term.15 Телефон / Handy
1997-1998, 996: Рузвельт Рузвельт
1999-2001: ПСМ
2002-2004: ПСМ		7.5
30
30
25
E101996-1997, 986: ТС Типтроник
1997-1998, 996: Рузвельт Рузвельт
1999-2001: ПСМ
2002-2004: ПСМ		7.5
30
30
25

Релейный блок №1

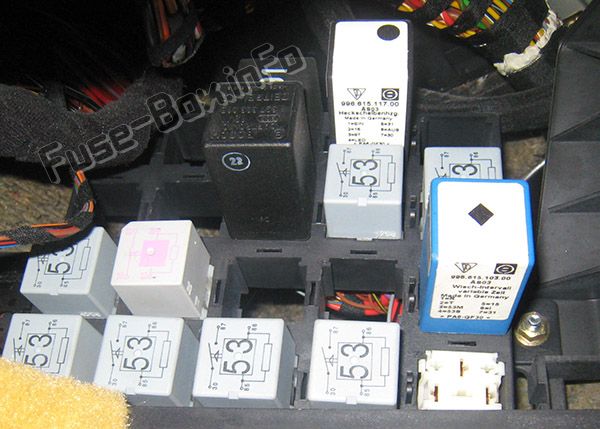

Он расположен над панелью предохранителей.Релейный блок №1

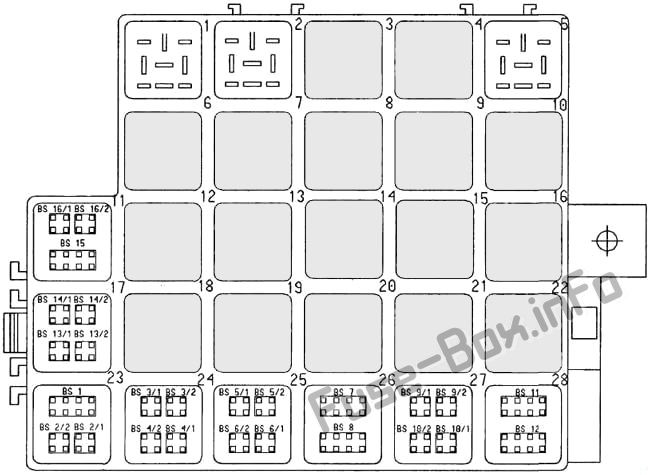

Релейный блок №1

Актуально для Porsche 986, для других моделей может отличаться
Релейный блок №1
№Реле
1—
2—
3мигалка
4Обогрев заднего стекла/зеркало
5до 1997 года: сменный телефонный динамик
6Дневной ходовой огонь CU (двойное реле)
7
8БУ омывателя фар
9Срок.XE
10Двухцветные рожки
12США/ЯПОНИЯ: Противотуманные фары
13Топливный насос
14CU Power Top (двойное реле)
15
16Прерывистое управление стеклоочистителем
18Приведение в действие нагрева
19Вентилятор радиатора 1 Ступень 1
20Вентилятор радиатора 1 Ступень 2
21Вентилятор радиатора 2 Ступень 1
22Вентилятор радиатора 2 Ступень 2

Релейный блок №2

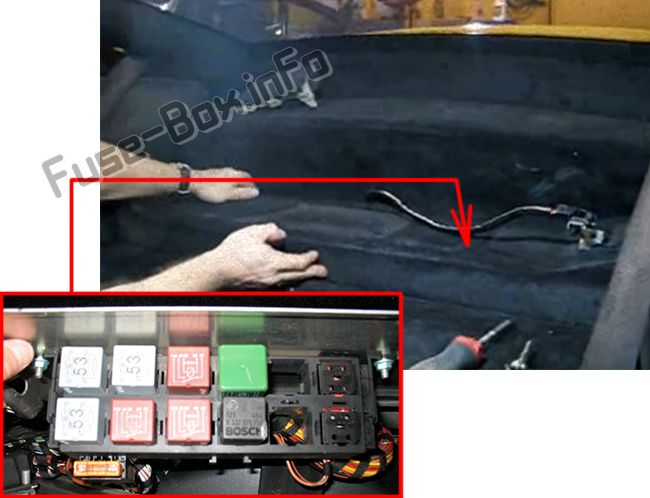

Он расположен позади и под задними сиденьями.Релейный блок №2

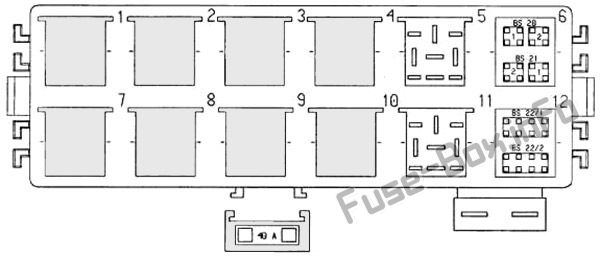

Релейный блок №2

Актуально для Porsche 986, для других моделей может отличаться
Релейный блок №2
№ФункцияАмпер крысиный [A]
—Насос вторичного воздуха (предохранитель)40
1Реле MFI+DI
2до 1998 г.: датчик зажигания/кислорода
3Расширение спойлера
4Компрессор кондиционера
5—
7Старт блокировки
8с 2000: Вентилятор моторного отсека
9Втягивание спойлера
10Вторичный воздушный насос
11—

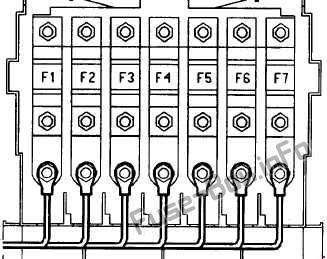

Главные предохранители

Главные предохранители

Актуально для Porsche 986, для других моделей может отличаться
№Функция предохранителя
F1PSM
F2НА Бортовой комп. Сеть 1
F3НА Бортовой комп. Сеть 2
F4Замок зажигания
F5Электроника двигателя
F6НА Бортовой комп. Сеть 3
F7PSM
