Предохранители и реле Porsche 911 (991) (2012-2016)
Схемы относятся к указанным годам и вариантам Porsche 911 (991) (2012-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Porsche.
Схема предохранителей Порше 911 (991) 2012-2016
Предохранители прикуривателя (розетки) в Porsche 911 (991) Это предохранители D7 (гнездо на центральной консоли, прикуриватель), D8 (гнездо в пространстве для ног) и D10 (гнездо в перчаточном ящике) в блоке предохранителей в правом салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

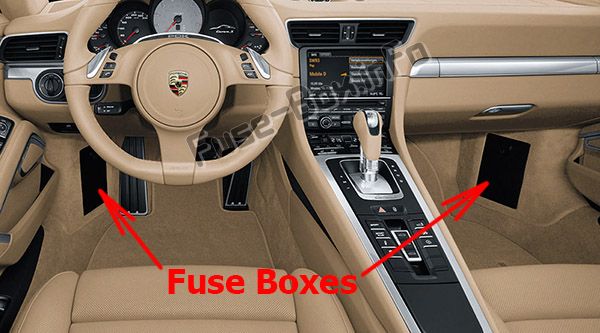

Блоков предохранителей два – в пространстве для ног слева и справа (за крышками).
Схемы блока предохранителей
Схемы блока предохранителей

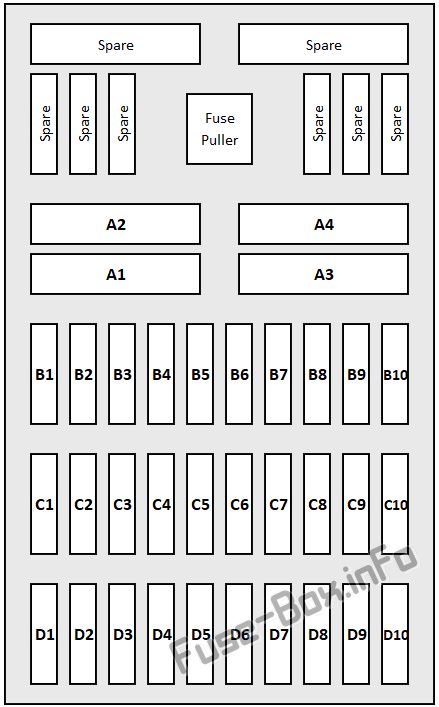

Блок предохранителей в пространстве для ног слева
| № | Обозначение | A |
|---|---|---|
| A1 | Вентилятор кондиционера, П/Л | 40 |
| A2 | Блок управления ПСМ | 40 |
| A3 | Регулировка сиденья | 25 |
| A4 | Блок управления ПАСМ | 40 |
| B1 | Регулировка фар для LHD/RHD Подсветка передней крышки Привод передней крышки Левый дальний свет Левый ближний свет Боковой габаритный фонарь, передний Указатели поворота, RL Форсунки омывателя с подогревом | 40 |
| B2 | Управление выпускной заслонкой Поднятый стоп-сигнал, спойлер Привод крышки багажника Задний противотуманный фонарь, правый Фонарь заднего хода, левый Стоп-сигнал, левый Задний фонарь, левый Дневной свет, Флорида | 15 |
| B3 | Звуковой сигнал | 15 |
| B4 | Внутреннее освещение Датчики Холла Ориентировочный свет Подсветка номерного знака Активация электроники заднего стеклоочистителя Реле обогрева заднего стекла Светодиод центрального замка Дверные панели LED Окружающий свет Поднятый стоп-сигнал Задний противотуманный фонарь, левый Стоп-сигнал, правый Фонарь заднего хода, правый Дневной свет, FR Задний фонарь, правый | 15 |
| B5 | Реле топливного насоса | 20 |
| B6 | Лючок заливной горловины закрыть/открыть Электрический замок рулевой колонки Терминал 30 Насос омывателя, перед/зад | 10 |
| B7 | Не используется | |
| B8 | Блок управления кондиционером | 7,5 |
| B9 | Приборный щиток Секундомер на рулевой колонке | 10 |
| B10 | PCM | 25 |
| C1 | Панель кнопок на центральной консоли Блок управления шлюзом Диагностический разъем Замок зажигания Блокировка рулевой колонки Датчик контроля салона Выключатель Блок управления передней левой двери Bluetooth зарядное устройство для телефона | 15 |
| C2 | Стартовые нагрузки Подсветка пространства для ног Блокировка блокировки электрического замка зажигания Индикатор указателя поворота, FL/FR Светодиодный индикатор кнопки аварийного мигания Подсветка замка зажигания с электроприводом Боковые указатели поворота, FR/FL Дальний свет, передняя Ближний свет, передняя Индикатор указателя поворота, RR Боковой габаритный фонарь, FL | 40 |
| C3 | Отслеживание транспортных средств Блок управления системой | 5 |
| C4 | Horn | 15 |
| C5 | Кабриолет: Механизм закрытия замка складного верха открыт/закрыт Крышка заливной горловины Кабриолет: Защелка отсека для хранения складного верха открывается/закрывается Регулятор выдвижения/втягивания заднего спойлера | 30 |
| C6 | Блок управления стеклоподъемниками, FL | 25 |
| C7 | Система очистки фар | 30 |
| C8 | Блок управления ПСМ | 25 |
| C9 | Сирена сигнализации | 5 |
| C10 | Кабриолет: Блок управления задним стеклоподъемником, RL | 5 |
| D1 | Задний стеклоочиститель | 15 |
| D2 | ГлавнаяСсылка | 5 |
| D3 | Левая фара | 5 |
| D4 | Шлюз/диагностический разъем Датчик качества воздуха | 5 |
| D5 | Блок управления ПСМ | 5 |
| D6 | Модуль переключения на рулевой колонке Электронный рулевой механизм | 5 |
| D7 | Блок управления рычагом селектора Датчик выключателя сцепления | 5 |
| D8 | Правая фара | 5 |
| D9 | Не используется | |
| D10 | Электродвигатели вентиляции сидений | 5 |

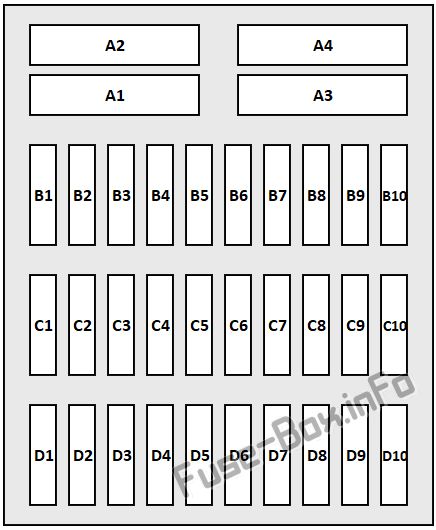

Блок предохранителей в пространстве для ног справа
| № | Обозначение | A |
|---|---|---|
| A1 | Преобразователь постоянного тока в постоянный, информационно-развлекательная система | 40 |
| A2 | Преобразователь постоянного тока в постоянный источник питания потолочной консоли | 40 |
| A3 | Двигатель вентилятора свежего воздуха Регулятор вентилятора | 40 |
| A4 | Блок управления правым сиденьем Регулировка сиденья | 25 |
| B1 | Датчик дождя | 5 |
| B2 | Блок управления кондиционером | 25 |
| B3 | Диагностика течи бака, США | 5 |
| B4 | Блок управления PDDC | 10 |
| B5 | Блок управления ТРМ | 5 |
| B6 | ТВ-тюнер | 5 |
| B7 | Высококлассный усилитель для сабвуфера Усилитель сабвуфера | 40 25 |
| B8 | Не используется | |
| B9 | Не используется | |
| B10 | Не используется | |
| C1 | Не используется | |
| C2 | Кнопка электрического стояночного тормоза | 5 |
| C3 | Блок управления стеклоподъемниками, передний | 7,5 |
| C4 | Кабриолет: Блок управления задними стеклоподъемниками, RR | 20 |
| C5 | Кабриолет: Блок управления задними стеклоподъемниками, электроника RR | 5 |
| C6 | Мотор переднего стеклоочистителя | 30 |
| C7 | Блок управления стеклоподъемниками, передний | 25 |
| C8 | Регулировка рулевой колонки | 25 |
| C9 | Потолочная консоль | 5 |
| C10 | Усилитель звуковой системы | 40/ 25 |
| D1 | Блок управления подушками безопасности | 5 |
| D2 | Блок управления подушками безопасности | 5 |
| D3 | Блок управления PDCC | 7,5 |
| D4 | Блок управления парктроником зеркало ЕС Датчик давления хладагента | 7,5 |
| D5 | Не используется | |
| D6 | Вентиляция правого сиденья | 5 |
| D7 | Розетка на центральной консоли Зажигалка | 20 |
| D8 | Розетка в пространстве для ног, США | 20 |
| D9 | Не используется | |
| D10 | Розетка в перчаточном ящике | 20 |
