Предохранители и реле Porsche Panamera (2010-2016)
Схемы относятся к указанным годам и вариантам Porsche Panamera (2010-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Porsche.
Расположение предохранителей Порше Панамера 2010-2016
Предохранители прикуривателя (розетка) в Porsche Panamera это предохранители №38 (передний прикуриватель, розетка в багажном отделении), №40 (правый руль: розетки в центральной консоли, перчаточный ящик) в блоке предохранителей на левой панели приборов и предохранители №27 (гнездо в центральной консоли спереди, прикуриватель сзади) , #29 (левый руль: розетка в задней части центральной консоли, розетка в перчаточном ящике, розетка в большой задней части центральной консоли), #30 (2014-2016: розетка 110 В в задней части центральной консоли) в правом блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в левой части приборной панели

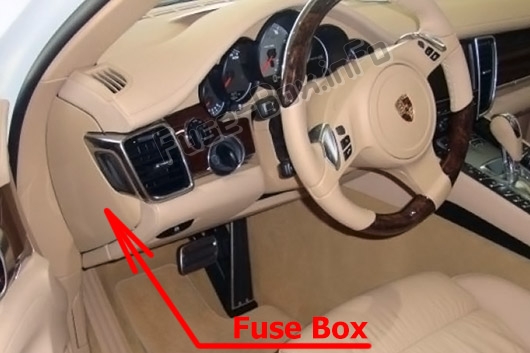

Расположение блока предохранителей

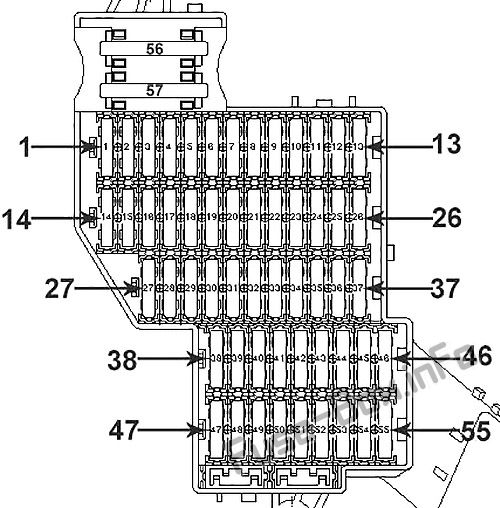

Схема блока предохранителей
| № | Описание | Ампер [А] |
|---|---|---|
| 1 | Переключатель на рулевой колонке | 7.5 |
| 2 | Тряпка для инструментов | 7.5 |
| 3 | ПКМ 3.1/CDR 31 | 10 |
| 4 | Дополнительный инструмент | 5 |
| 5 | Кондиционер, перед + зад | 10 |
| 6 | Камера заднего вида Объемный вид (2014-2016) | 5 |
| 7 | HD: Кнопка электрического стояночного тормоза | 5 |
| 8 | 2010-2013: LHD: Центральный замок задней левой двери RHD: Центральный замок для левых дверей | 10 |
| 9 | LHD: Регулировка рулевой колонки 2014-2016: Гибрид: блок управления Tiptronic S | 15 |
| 10 | LHD: блок управления PDK | 25 |
| 11 | Электрические стеклоподъемники, задний левый | 25 |
| 12 | Электрические стеклоподъемники, передний левый | 25 |
| 13 | 2010–2013: система помощи при парковке 2014-2016 гг.; Гибрид: датчик педали | 5 |
| 14 | 2010-2013:Ксеноновая фара, левая 2014–2016: Ксеноновые/биксеноновые/светодиодные фары слева | 15 |
| 15 | Внутреннее зеркало Диагностический разъем Помощь при парковке (2014-2016) Фронтальная камера (2014-2016) | 5 |
| 16 | LHD: блок управления PDK, датчик сцепления RHD: Кондиционер, солнечный датчик левый руль; Гибрид: блок управления коробкой передач, рычаг селектора коробки передач (2014–2016 гг.) | 5/10 |
| 17 | Гибрид: силовая электроника, привод шпинделя | 5 |
| 18 | Гибрид: усилитель руля | 5 |
| 19 | 2014-2016: Блок управления PDLS/PDLS PLUS | 5 |
| 20 | Левосторонний руль: блок управления замком зажигания, выключатель света Правый руль: ТВ-тюнер | 5 |
| 21 | левый руль; 2010-2013:Центральный замок передней левой двери | 10 |
| 21 | левый руль; 2014-2016: Центральный замок передней левой двери. | 25 |
| 21 | Правый руль: зарядное устройство для мобильного телефона | 5 |
| 22 | Блокировка рулевой колонки | 5 |
| 23 | LHD: Указатель поворота, задний правый Габаритный фонарь, передний левый Фара ближнего света, правая Фара дальнего света, правая Боковые указатели поворота, передние Поворотный свет, передний левый Замок зажигания Двухцветные рожки PSM Реле стартера Светодиод аварийного мигающего выключателя Освещение замка зажигания Сигнал поворота, передний левый/правый Подсветка пространства для ног Блокировка замка зажигания от снятия Клапаны гидроусилителя руля Форсунки омывателя с подогревом | 30 |
| 24 | LHD: Указатель поворота, задний левый Габаритный фонарь, передний правый Фара ближнего света, левая Фара дальнего света, левая Поворотный свет передний правый Элементы жалюзи, правый/левый Активная вентиляция тормозов открыта/закрыта Форсунки омывателя с подогревом Крышка моторного отсека Регулировка луча фар | 30 |
| 25 | LHD: Блокировка рулевой колонки Лючок заливной горловины закрыт/открыт Насос омывателя ветрового стекла, перед/зад Сервотроник (2014-2016) | 15 |
| 26 | LHD: Система очистки фар | 30 |
| 27 | Катушки зажигания | 15 |
| 28 | 2014-2016: Гибрид: блок управления распределительным валом, ряд 1, блок управления распределительным валом, ряд 2, клапан резонансной заслонки | 15 |
| 28 | 2014-2016: GTS: Клапан, заслонка воздухоочистителя | 5 |
| 29 | Датчик уровня масла, датчик распредвала | 7.5 |
| 30 | Датчики кислорода за каталитическим нейтрализатором | 7.5 |
| 31 | Электрические регулирующие клапаны для двигателя | 15 |
| 31 | 2014-2016: Гибрид: Реле насоса вторичного воздуха 1, активатор реле вакуумного насоса, насос диагностики течи бака | 5 |
| 32 | Блок управления двигателем | 20 |
| 33 | 2010-2013: Активация вентилятора, обнаружение утечки бака | 10 |
| 33 | 2014-2016: Привод вентилятора | 5 |
| 34 | Клапаны для двигателя | 10 |
| 34 | 2014-2016: Гибрид: Клапан управления потоком, вентиляция бака, запорный клапан охлаждающей воды, клапан контроля давления масла, клапан вторичного воздуха 1, клапан вторичного воздуха 2, клапан главного водяного насоса, водяной клапан 3 электромашины | 30 |
| 35 | Датчики кислорода перед каталитическим нейтрализатором | 10 |
| 36 | 2014-2016: Не гибридный: обнаружение утечки бака/запорный клапан охлаждающей воды Гибрид: Реле масляного насоса коробки передач | 5 |
| 37 | 2014-2016: Гибрид: насос прокачки охлаждающей жидкости, датчик уровня масла, водяной насос высокотемпературного контура | 15 |
| 38 | Передний прикуриватель, розетка в багажном отделении | 20 |
| 39 | Регулировка сиденья переднее левое без памяти | 30 |
| 40 | Правый руль: Розетки в центральной консоли, перчаточный ящик | 20 |
| 41 | Блок управления ПСМ | 10 |
| 42 | Внутренний свет в потолочной консоли | 7.5 |
| 43 | 2014-2016: Адаптивный круиз-контроль (ACC) | 5 |
| 44 | 2014-2016: Гибрид: привод шпинделя | 30 |
| 45 | 2014-2016: Гибрид: силовая электроника | 5 |
| 46 | 2014-2016: Гибрид: высоковольтная аккумуляторная система | 15 |
| 47 | Подъемно-сдвижная крыша | 30 |
| 48 | Дворники | 30 |
| 49 | Блок управления двигателем | 5 |
| 50 | 2014-2016: Гибрид: 2/3-ходовой клапан, реле водяного насоса, реле кондиционера | 7.5 |
| 51 | Регулировка сиденья переднее левое с памятью | 30 |
| 52 | Регулировка сиденья, заднее левое | 20 |
| 53 | Циркуляционный насос | 10 |
| 54 | Датчик дождя | 5 |
| 55 | 2014-2016: Дополнительный отопитель | 30 |
| 56 | Не используется | — |
| 57 | Вентилятор системы кондиционирования | 40 |
Блок предохранителей в правой части приборной панели

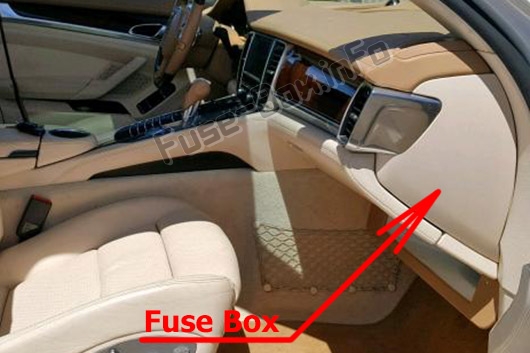

Расположение блока предохранителей

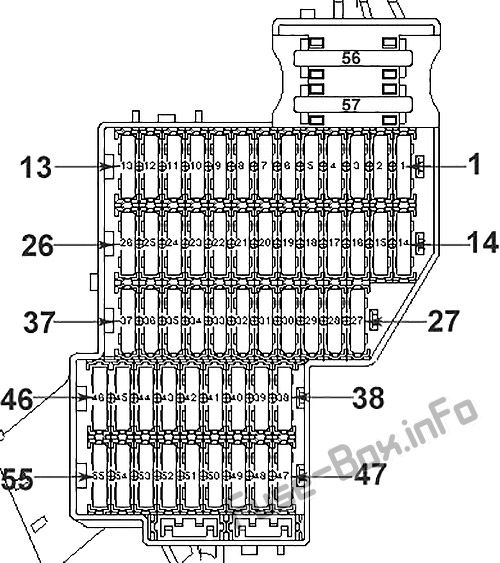

Схема блока предохранителей
| № | Описание | Ампер [А] |
|---|---|---|
| 1 | Блок управления системой контроля давления в шинах | 5 |
| 2 | Не используется | — |
| 3 | Обогрев передних сидений | 30 |
| 4 | Обогрев заднего сиденья | 30 |
| 5 | Регулировка сиденья, заднее правое | 20 |
| 6 | Не используется | — |
| 7 | Не используется | — |
| 8 | Регулировка сиденья переднее правое с памятью | 30 |
| 9 | RHD: Кнопка электрического стояночного тормоза | 5 |
| 10 | Левый руль: трубка, зарядное устройство для мобильного телефона RHD: Регулировка рулевой колонки | 5 15 |
| 11 | Левый руль: ТВ-тюнер RHD: блок управления PDK | 5 25 |
| 12 | Левый руль: телефон | 5 |
| 13 | Не используется | — |
| 14 | 2010-2013:Ксеноновая фара правая 2014–2016: Ксеноновые/биксеноновые/светодиодные фары справа | 15 7.5 |
| 15 | Не используется | — |
| 16 | правый руль; 2010-2013:Диагностический разъем 2014-2016: Фронтальная камера | 5 |
| 17 | Блок управления ПСМ | 5 |
| 18 | LHD: Кондиционер, датчик солнца, датчик давления хладагента (2014-2016), датчик качества воздуха (2014-2016) RHD: датчик сцепления блока управления PDK | 5 |
| 18 | 2014-2016: правый руль; Гибрид: блок управления коробкой передач, рычаг селектора коробки передач | 10 |
| 19 | Устройство для открывания гаражных ворот | 10 |
| 20 | Блок управления подушками безопасности | 7.5 |
| 21 | 2014-2016: Блок управления функцией определения веса. | 5 |
| 22 | Переключатель на рулевой колонке | 5 |
| 23 | Адаптивный круиз-контроль (ACC) | 5 |
| 24 | Вентиляция сидений, передние сиденья | 7.5 |
| 25 | Вентиляция сидений, задние сиденья | 7.5 |
| 26 | Не используется | — |
| 27 | Розетка на центральной консоли спереди, прикуриватель сзади | 20 |
| 28 | Регулировка сиденья переднее правое без памяти | 30 |
| 29 | LHD: розетка в задней части центральной консоли, розетка в перчаточном ящике, розетка в большой задней части центральной консоли | 20 |
| 30 | 2014–2016: розетка 110 В в большой задней части центральной консоли. | 30 |
| 31 | Крутая коробка | 15 |
| 32 | Развлекательная программа для пассажиров задних сидений | 7.5 |
| 33 | RHD: Указатель поворота, задний правый Габаритный фонарь, передний левый Фара ближнего света, правая Фара дальнего света, правая Боковые указатели поворота, передние Поворотный свет, передний левый Замок зажигания Двухцветные рожки PSM Реле стартера Светодиод аварийного мигающего выключателя Освещение замка зажигания Сигнал поворота, передний левый/правый Подсветка пространства для ног Блокировка замка зажигания от снятия Клапаны гидроусилителя руля Форсунки омывателя с подогревом | 30 |
| 34 | RHD: Указатель поворота, задний левый Габаритный фонарь, передний правый Фара ближнего света, левая Фара дальнего света, левая Поворотный свет, передний правый Элементы жалюзи, правый/левый Активная вентиляция тормозов открыта/закрыта Форсунки омывателя с подогревом Крышка моторного отсека Регулировка луча фар | 30 |
| 35 | RHD: Блокировка рулевой колонки Лючок заливной горловины закрыт/открыт Насос омывателя ветрового стекла, перед/зад Сервотроник (2014-2016) | 15 |
| 36 | RHD: Система очистки фар | 30 |
| 37 | Не используется | — |
| 38 | Не используется | — |
| 39 | Блок управления ПСМ | 25 |
| 40 | 2010-2013: LHD: Центральный замок для передней/задней правой двери | 10 |
| 41 | Электростеклоподъемники, передний правый | 25 |
| 42 | Электрические стеклоподъемники, задний правый | 25 |
| 43 | Звуковой сигнал | 5 |
| 44 | Система слежения за транспортными средствами VTS | 5 |
| 45 | 2014-2016: Гибрид: высоковольтное зарядное устройство | 5 |
| 46 | Не используется | — |
| 47 | Блок управления топливным насосом | 25 |
| 48 | Рог (двухцветные рожки) | 15 |
| 49 | Диагностический разъем | 5 |
| 50 | 2010-2013: RHD: блок управления замком зажигания, выключатель света | 5 |
| 51 | 2010-2013: RHD: Центральный замок для передней правой двери | 10 |
| 52 | 2010-2013: RHD: Блокировка рулевой колонки | 5 |
| 53 | Не используется | — |
| 54 | Не используется | — |
| 55 | Не используется | — |
| 56 | Не используется | — |
| 57 | 2010-2013: Блок управления насосом PSM | 40 |
Блок предохранителей в багажном отделении

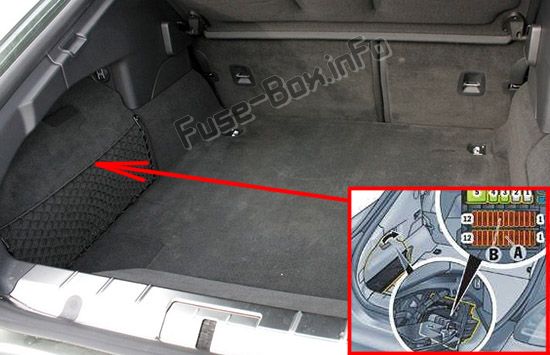

Расположение блока предохранителей
Панамера:
Блок предохранителей находится в багажнике под панелью пола и набором инструментов.

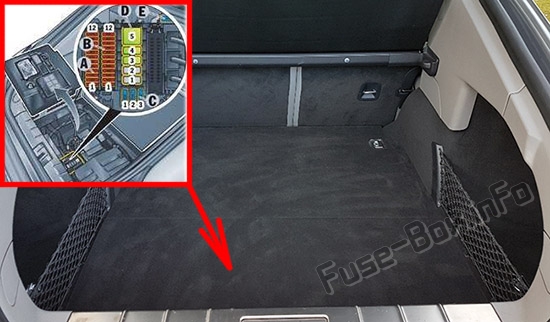

Panamera S E-Hybrid:
Блок предохранителей расположен в левой части багажника под обшивкой

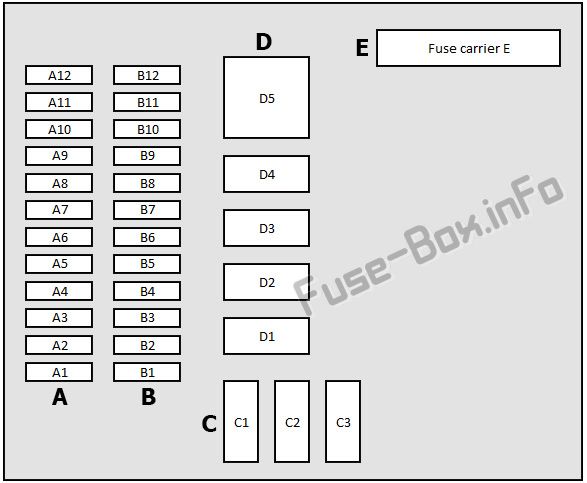

Схема блока предохранителей
| № | Описание | Ампер [А] |
|---|---|---|
| Держатель предохранителя А | ||
| A1 | Не используется | — |
| A2 | 2014-2016: Крышка спойлера (Turbo) | 10 |
| A3 | 2010-2013: Аудиоусилитель (Burmester) 2010-2013: Аудиоусилитель (ASK Sound, Bose) | 30 25 |
| A4 | Блок управления старт/стоп | 30 |
| A5 | Блок управления старт/стоп | 30 |
| A6 | Блокировка дифференциала | 10 |
| A7 | Блокировка дифференциала | 30 |
| A7 | 2014-2016: Гибрид: аудиоусилитель (ASK Sound, Bose) | 25 |
| A8 | Сабвуфер (Bose, Burmester) | 30 |
| A9 | Задняя дверь с пауэрлифтом | 25 |
| A10 | Блок управления ПАСМ | 25 |
| A11 | Освещение багажного отделения | 25 |
| A12 | Блок управления PDCC | 10 |
| Держатель предохранителя В | ||
| B1 | Фары дневного света справа Задний фонарь, правый Фонарь заднего хода, правый Задний противотуманный фонарь, левый Стоп-сигнал, правый Поднятый стоп-сигнал Солнцезащитная шторка Электрический замок рулевой колонки Задний стеклоочиститель Обогрев заднего стекла Охрана салона/датчик наклона PASM Блок управления двигателем Аварийные/бордюрные огни, передние двери Внутренний свет/лампа для чтения спереди Внутренний свет сзади Ориентировочный свет Освещение номерного знака Датчики Холла оборотов двигателя 1 +3 Внутренний свет | 15 |
| B2 | Дневные ходовые огни, левый Задний фонарь, левый Фонарь заднего хода, левый Задний противотуманный фонарь, правый Стоп-сигнал, левый Габаритные/габаритные огни, задние двери Управление выпускной заслонкой Крышка заливной горловины дозирована Выдвинуть/убрать спойлер | 15 |
| B3 | Механизм закрывания багажника лючок заливной горловины открыт Убрать/выдвинуть задний спойлер Солнцезащитная шторка | 30 |
| B4 | Звуковой сигнал | 15 |
| B5 | Блок управления шлюзом | 5 |
| B6 | Обогрев заднего стекла | 20 |
| B7 | Блок управления ПАСМ | 5 |
| B8 | Блок управления шлюзом | 5 |
| B9 | Электрический стояночный тормоз | 5 |
| B10 | Блокировка дифференциала | 10 |
| B11 | Блок управления PDCC 2014-2016: Гибрид: высоковольтная аккумуляторная система | 10 |
| Держатель предохранителя С | ||
| C1 | компрессор PASM | 40 |
| C2 | Электрический стояночный тормоз | 40 |
| C3 | Не используется | — |
| Ретранслятор D | ||
| D1 | Обогрев заднего стекла | — |
| D2 | Не используется | — |
| D3 | Крышка спойлера (Турбо) Гибрид: запорный клапан для реле чиллера (теплообменник) | — |
| D4 | Крышка спойлера (Турбо) | — |
| D5 | компрессор PASM | — |
| Держатель предохранителя E (не гибридный двигатель) | ||
| — | Стандартный аудиоусилитель | 5 |
| — | ASK Sound, аудиоусилитель Bose | 25 |
| — | Аудиоусилитель Burmester® | 30 |
