Предохранители и реле Porsche Macan (2014-2018)
Схемы относятся к указанным годам и вариантам Porsche Macan (2014-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Porsche.
Расположение предохранителей Порше Макан 2014-2018
Предохранители прикуривателя (розетка) в Porsche Macan являются предохранители D10 (прикуриватель в центральной консоли, гнездо в вещевом ящике центральной консоли) и D11 (гнездо в гнезде багажного отделения задней центральной консоли) в блоке предохранителей в багажном отделении.
Оглавление
Блок предохранителей в приборной панели со стороны водителя
Блок предохранителей в приборной панели со стороны водителя
Расположение блока предохранителей

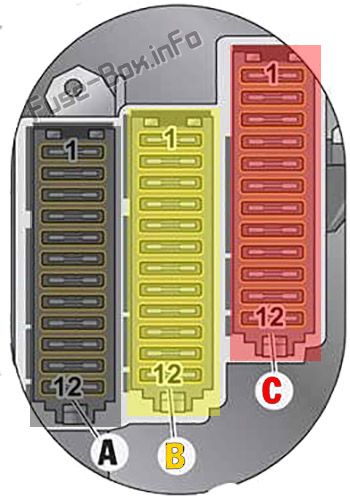

Схема блока предохранителей
| № | Описание | Ампер крысиный [A] |
|---|---|---|
| A1 | Блок управления адаптивного круиз-контроля (ACC) (2014-2016) Блок управления системой помощи при парковке Блок управления передней камерой | 7.5 |
| A2 | Блок управления определением занятости сиденья Блок управления подушками безопасности | 10 |
| A3 | Блок управления HomeLink (устройство открывания гаражных ворот) Датчик качества воздуха Неослепляющее внутреннее зеркало Блок управления ПСМ Передний блок управления двигателем Блок управления Porsche Stability Management (PSM) (2017-2018) Внутреннее зеркало с дисплеем (Япония; 2017-2018) Звуковой актуатор для салонного звука (шейкер) (2017-2018) | 5 |
| A4 | Электродвигатель вентиляции передних сидений | 5 |
| A5 | Регулировка луча фар Галогенные фары левый/правый Блок управления автоматическими фарами | 5 |
| A6 | Биксеноновая фара правая | 7.5 |
| A7 | 2014-2016: Биксеноновая фара, левая 2017-2018: Биксеноновая фара, левая | 7,5 5 |
| A8 | Задний БСМ Блок управления системы слежения за транспортными средствами Porsche (PVTS) Блок управления DME | 5 |
| A9 | — | — |
| A10 | Датчик давления хладагента | 5 |
| A11 | Ассистент смены полосы движения (LCA) | 5 |
| A12 | Электрика двигателя | 15 |
| B1 | — | — |
| B2 | — | — |
| B3 | — | — |
| B4 | — | — |
| B5 | Диагностический разъем Компас Модуль переключателей на рулевой колонке и рулевое колесо с подогревом Приборный щиток | 30 |
| B6 | Усилитель тормозов (эксплуатация прицепа) | 30 |
| B7 | Horn | 15 |
| B8 | Блок управления водительской двери | 20 |
| B9 | — | — |
| B10 | Блок управления Porsche Stability Management (PSM) | 30 |
| B11 | Блок управления задней левой дверью | 20 |
| B12 | Датчик дождя Электрический стояночный тормоз (EPB) Блок управления системы слежения за транспортными средствами Porsche (PVTS) | 5 |
| C1 | Заблокировано | — |
| C2 | Заблокировано | — |
| C3 | — | — |
| C4 | Блок управления водительского сиденья Блок управления регулировкой сиденья водителя | 20 |
| C5 | Диагностика течи бака | 5 |
| C6 | Передний блок управления двигателем | 30 |
| C7 | Передний блок управления двигателем | 30 |
| C8 | Передний блок управления двигателем | 30 |
| C9 | Система панорамной крыши | 20 |
| C10 | Передний блок управления двигателем | 30 |
| C11 | Система панорамной крыши | 20 |
| C12 | Звуковой сигнал | 5 |
Блок предохранителей в приборной панели со стороны пассажира
Блок предохранителей в приборной панели со стороны пассажира

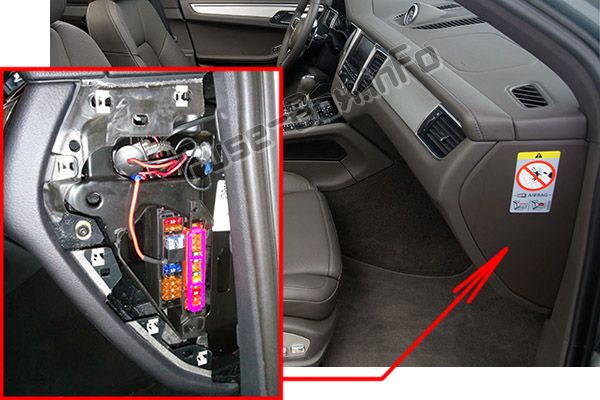

Расположение блока предохранителей

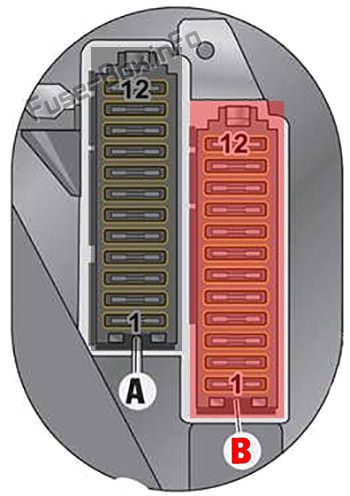

Схема блока предохранителей
| № | Описание | Ампер крысиный [A] |
|---|---|---|
| A1 | Диагностический разъем | 5 |
| A2 | Замок зажигания | 5 |
| A3 | Выключатель | 5 |
| A4 | Блокировка рулевой колонки | 5 |
| A5 | 2014-2016: Регулировка рулевой колонки 2017-2018: Регулировка рулевой колонки | 5 15 |
| A6 | — | — |
| A7 | Модуль переключения на рулевой колонке | 5 |
| A8 | Диагностический разъем | 5 |
| A9 | Катушки PTC 1 и 2 | 5 |
| A10 | Заблокировано | — |
| A11 | Запасной предохранитель | 5 |
| A12 | Запасной предохранитель | 10 |
| B1 | — | — |
| B2 | Компас | 5 |
| B3 | Модуль переключения на рулевой колонке и рулевое колесо с подогревом | 10 |
| B4 | Приборный щиток | 5 |
| B5 | Запасной предохранитель | 20 |
| B6 | Запасной предохранитель | 30 |
| B7 | — | — |
| B8 | Мотор вентилятора | 30 |
| B9 | Стеклоочиститель | 30 |
| B10 | Регулировка спинки сиденья, сиденье водителя | 20 |
| B11 | Регулировка спинки сиденья, сиденье пассажира | 20 |
| B12 | — | — |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

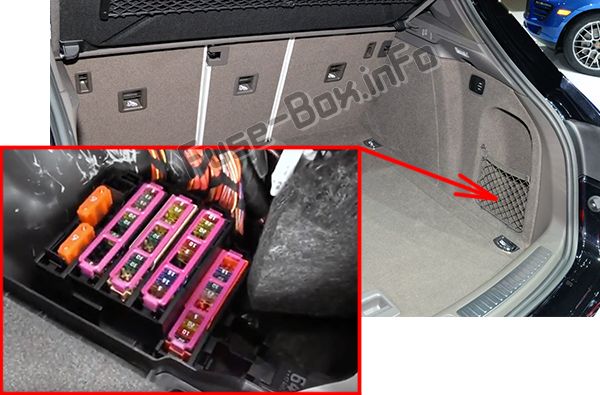

Расположение блока предохранителей
Блок предохранителей расположен с правой стороны багажника, за панелью.

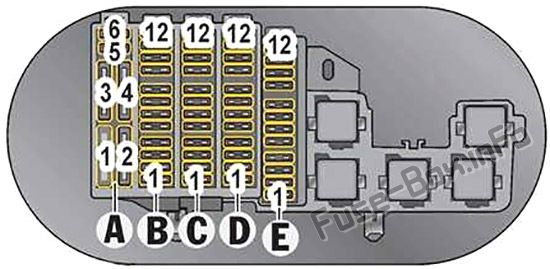

Схема блока предохранителей
| № | Описание | Ампер крысиный [A] |
|---|---|---|
| A1 | Реле компрессора Porsche Active Suspension Management (PASM) | 40 |
| A2 | Реле штепсельной розетки | 50 |
| A3 | Путь питания зажигания | 40 |
| A4 | — | — |
| A5 | — | — |
| A6 | Аварийное сопротивление терминала CAN | — |
| B1 | Катушка реле зажигания Шлюз | 5 |
| B2 | Блок управления тягово-сцепным устройством | 20 |
| B3 | Блок управления тягово-сцепным устройством | 20 |
| B4 | Блок управления тягово-сцепным устройством | 20 |
| B5 | Блок управления пассажирским сиденьем Блок управления регулировкой сиденья пассажира | 20 |
| B6 | — | — |
| B7 | Блок управления электрическим стояночным тормозом (EPB) | 30 |
| B8 | Задний БСМ | 20 |
| B9 | Задний БСМ | 20 |
| B10 | Задний БСМ | 25 |
| B11 | Задний БСМ | 25 |
| B12 | Блок управления системой контроля давления в шинах (TPMS) | 5 |
| C1 | Трейлер | 30 |
| C2 | — | — |
| C3 | DC/DC преобразователь для функции Auto Start Stop | 30 |
| C4 | Поставка для бустера и потолочной консоли управления DC/DC преобразователь для функции Auto Start Stop | 30 |
| C5 | Сабвуфер | 25 |
| C6 | ТВ-тюнер | 5 |
| C7 | Блок управления электрическим стояночным тормозом (EPB) | 30 |
| C8 | Задний блок управления | 30 |
| C9 | Блок управления двери пассажира | 20 |
| C10 | Телестар приемник | 5 |
| C11 | Блок управления задней правой дверью | 20 |
| C12 | Зарядное устройство для телефона Bluetooth Освещение багажника | 5 |
| D1 | — | — |
| D2 | Блок управления электрическим стояночным тормозом (EPB) Блок управления тягово-сцепным устройством Блок управления блокировкой заднего дифференциала Шлюз Реле адаптивного круиз-контроля (ACC) (2017-2018) | 5 |
| D3 | Мотор стеклоочистителя заднего стекла | 15 |
| D4 | Клемма 15, приборная панель | 15 |
| D5 | — | — |
| D6 | — | — |
| D7 | — | — |
| D8 | Потолочная операционная консоль | 7.5 |
| D9 | Блок управления адаптивным круиз-контролем (ACC) | 5 |
| D10 | Прикуриватель в центральной консоли, розетка в вещевом ящике в центральной консоли | 20 |
| D11 | Розетка в задней части центральной консоли в багажном отделении | 20 |
| D12 | Развлекательная система для пассажиров задних сидений Porsche, левая/правая | 7.5 |
| E1 | Блок управления кондиционером, задний блок управления | 15 |
| E2 | CAN-адаптер Коммуникационный менеджмент Porsche (PCM) | 10 |
| E3 | — | — |
| E4 | — | — |
| E5 | — | — |
| E6 | Блок управления камерой заднего вида Блок управления круговым обзором (2017-2018) | 5 |
| E7 | Реле обогрева заднего стекла | 25 |
| E8 | Блок управления кондиционером | 30 |
| E9 | Блок управления задней дверью Powerlift | 20 |
| E10 | Блок управления Porsche Active Suspension Management (PASM) | 15 |
| E11 | Блок управления блокировкой заднего дифференциала | 10 |
| E12 | Блок управления блокировкой заднего дифференциала | 30 |
