Схемы относятся к указанным годам и вариантам Acura MDX YD3 2014-2018. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим Acura MDX (YD3) третьего поколения, выпускаемого с 2014 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Acura MDX 2014, 2015, 2016, 2017 и 2018 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей

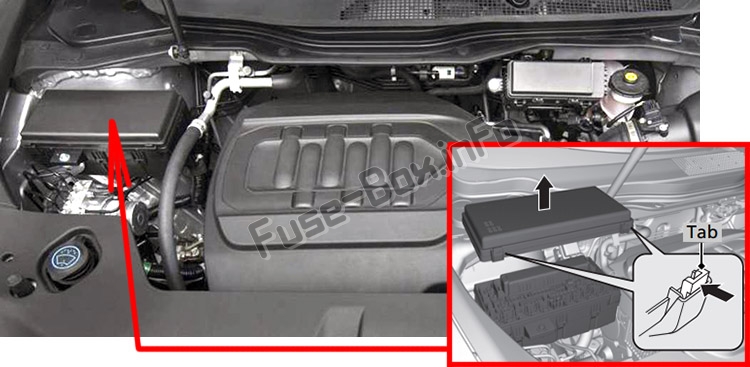

Блок предохранителей в моторном отсеке, тип A

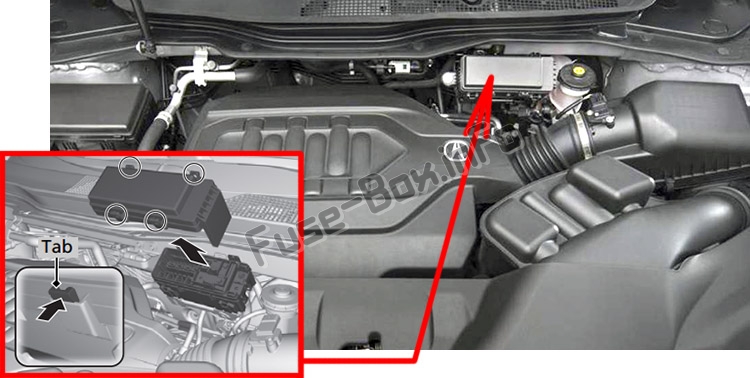

Блок предохранителей в моторном отсеке, тип B
Блок предохранителей в моторном отсеке, тип C (60A, главный вентилятор)

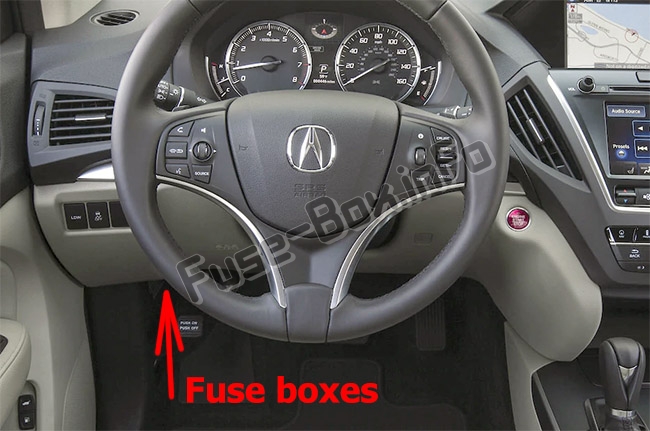

Блок внутренних предохранителей со стороны водителя, тип A
Находится под приборной панелью.
Блок внутренних предохранителей со стороны водителя, тип B (доступен не для всех моделей)

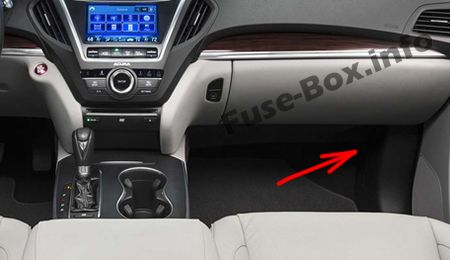

Блок предохранителей в салоне со стороны пассажира
Снимите крышку, чтобы открыть.

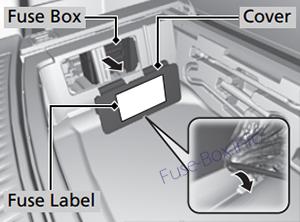

Задний блок предохранителей
Назначение предохранителей
2014, 2015
Назначение предохранителей в моторном отсеке (тип А)
| № | Цепь защищена | Амперы |
|---|
| 1 | – | – |
| 2 | – | – |
| 3 | ACGFR | 15 А |
| 4 | IG1 Шайба | 15 А |
| 5 | IG1 VBSOL | 7,5 А |
| 6 | IG1 ЭБУ FR | 7,5 А |
| 7 | – | – |
| 8 | FI SUB | 15 А |
| 9 | DBW | 15 А |
| 10 | FI Главная | 15 А |
| 11 | Катушка IG | 15 А |
| 12 | ДХО R | 10 А |
| 13 | ДХО L | 10 А |
| 14 | INJ | 20 А |
| 15 | Радио | 20 А |
| 16 | Резервное копирование | 10 А |
| 17 | MG сцепление | 7,5 А |
| 18 | Передний противотуманный (доступно не для всех моделей) | (20 А) |
| 19 | – | – |
| 20 | Дальний свет правой фары | 7,5 А |
| 21 год | – | – |
| 22 | Небольшой | 10 А |
| 23 | – | – |
| 24 | Дальний свет левой фары | 7,5 А |
| 25 | – | – |
| 26 | Ближний свет правой фары | 10 А |
| 27 | Ближний свет левой фары | 10 А |
| 28 | IGPS Oil LVL | 7,5 А |
| 29 | Охлаждающий вентилятор | 30 А |
| 30 | Дополнительный вентилятор | 30 А |
| 31 год | WIP Main | 30 А |
| № | Цепь защищена | Амперы |
|---|
| 1 | Главный предохранитель | 150 А |
| 2 | VSA MTR | 40 А |
| 2 | VSA FSR | 20 А |
| 2 | Стоп / Звуковой сигнал / Опасность | 30 А |
| 2 | Задний вентилятор / BMS | 30 А |
| 2 | FI Главная | 40 А |
| 2 | Задний F / B 2 | 60 А |
| 2 | AS F / B 2 | 60 А |
| 2 | EPS | 60 А |
| 3 | Шайба H / L | 30 А |
| 3 | IG1B Главный | 30 А |
| 3 | R / B Main | 60 А |
| 3 | DR F / B 1 | 50 А |
| 3 | AS F / B 1 | 50 А |
| 3 | Задний F / B 1 | 60 А |
| 3 | IG1A Главный | 30 А |
| 3 | DR F / B 2 | 50 А |
| 4 | СТМ 4 | 30 А |
| 5 | Передний вентилятор | 40 А |
| 6 | Задний Def | 40 А |
| 7 | IG Main 1 | 40 А |
| 8 | Стоп и звуковой сигнал | 20 А |
| 9 | Опасность | 15 А |
| 10 | BMS | 7,5 А |
| 11 | – | – |
| № | Цепь защищена | Амперы |
|---|
| 1 | Замок боковой двери пассажира | 10 А |
| 2 | Замок боковой двери заднего пассажира | 7,5 А |
| 3 | Замок двери со стороны водителя | 7,5 А |
| 4 | Открытие двери пассажира | 10 А |
| 5 | Разблокировка боковой двери заднего пассажира | 7,5 А |
| 6 | Разблокировка двери со стороны водителя | 7,5 А |
| 7 | Главный дверной замок | 20 А |
| 8 | HAC OP | 10 А |
| 9 | ETS TELE | 20 А |
| 10 | Коробка IG1 RR | 15 А |
| 11 | IG1 метр | 7,5 А |
| 12 | IG1 FR Коробка | 20 А |
| 13 | АКК | 7,5 А |
| 14 | – | – |
| 15 | Подвижное сиденье водителя с электроприводом | 20 А |
| 16 | Люк | 20 А |
| 17 | Задний стеклоподъемник со стороны водителя | 20 А |
| 18 | УМНАЯ | 10 А |
| 19 | Стеклоподъемник водителя | 20 А |
| 20 | – | – |
| 21 год | Топливный насос | 20 А |
| 22 | Коробка AS | 15 А |
| 23 | VSA | 7,5 А |
| 24 | ACG AS | 7,5 А |
| 25 | STRLD | 7,5 А |
| 26 | IG2 HAC | 7,5 А |
| 27 | IG2 ДХО | 7,5 А |
| 28 | Блокировка клавиш ACC | 7,5 А |
| 29 | Пиломатериалы силы водителя | 7,5 А |
| 30 | Внутреннее освещение Cut | 7,5 А |
| 31 год | НАКЛОН ETS | 20 А |
| 32 | Откидывающееся сиденье водителя с электроприводом | 20 А |
| 33 | – | – |
| 34 | | _ |
| № | Цепь защищена | Амперы |
|---|
| 1 | Правый электронный натяжитель (не во всех моделях) | (30 А) |
| 2 | Стеклоподъемник со стороны заднего пассажира | 20 А |
| 3 | ACM | 20 А |
| 4 | Передний DEF (доступен не во всех моделях) | (15 А) |
| 5 | AVS / Обогрев сидений | 20 А |
| 6 | Стеклоподъемник переднего пассажира | 20 А |
| 7 | Раздвижное пассажирское сиденье с электроприводом | 20 А |
| 8 | Откидывающееся сиденье пассажира с электроприводом | 20 А |
| 9 | Пиломатериалы пассажира (имеется не во всех моделях) | (7,5 А) |
| 10 | – | – |
| 11 | HSW (доступно не для всех моделей) | (10 А) |
| 12 | – | – |
| 13 | – | – |
| 14 | Разъем питания для аксессуаров на задней панели | 20 А |
| 15 | Разъем питания для аксессуаров консоли | 20 А |
| 16 | – | – |
| 17 | – | – |
| 18 | Премиум AMP | 30 А |
| 19 | SRS1 | 10 А |
| 20 | ЭБУ пассажира | 7,5 А |
| 21 год | SVTM4 | 7,5 А |
| 22 | – | – |
| 23 | – | – |
| 24 | IG1 OPDS | 7,5 А |
| 25 | Освещение | 7,5 А |
| 26 | Левый электронный преднатяжитель натяжения ремня (имеется не во всех моделях) | (30 А) |
| 27 | Разъем питания для аксессуаров на передней панели | 20 А |
| 28 | Инвертор переменного тока | (30 А) |
| № | Цепь защищена | Амперы |
|---|
| 1 | Доводчик задней двери с электроприводом | 20 А |
| 2 | Маленький фонарь для прицепа (доступен не для всех моделей) | (20 А) |
| 3 | – | – |
| 4 | Крышка топливного бака | 7,5 А |
| 5 | Слайд сиденья | 20 А |
| 6 | – | – |
| 7 | Задний H / сиденье (доступно не для всех моделей) | (20 А) |
| 8 | – | – |
| 9 | Плата за прицеп (доступно не для всех моделей) | (20 А) |
| 10 | Задний фонарь прицепа (доступен не для всех моделей) | (7,5 А) |
| 11 | Опасность прицепа (доступно не для всех моделей) | (7,5 А) |
| 12 | Задний стеклоочиститель | 10 А |
| 13 | ECU RR | 7,5 А |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | Электронный тормоз прицепа (доступен не на всех моделях) | (20 А) |
| 18 | Электродвигатель задней двери | 40 А |
2016 г.
| № | Цепь защищена | Амперы |
|---|
| 1 | STRUT (модели с автоматической остановкой на холостом ходу) | 7,5 А |
| 2 | – | – |
| 3 | ACG FR | 15 А |
| 4 | стиральная машина | 15 А |
| 5 | – | – |
| 6 | ЭБУ FR | 7,5 А |
| 7 | Стартер (модели с автоматической остановкой на холостом ходу) | 7,5 А |
| 8 | FI Sub | 15 А |
| 9 | DBW | 15 А |
| 10 | FI Главная | 15 А |
| 11 | Катушка IG | 15 А |
| 12 | ДХО R | 10 А |
| 13 | ДХО L | 10 А |
| 14 | Инжектор | 20 А |
| 15 | Радио (модели без автоматической остановки на холостом ходу) | 20 А |
| 16 | Резервное копирование | 10 А |
| 17 | MG сцепление | 7,5 А |
| 18 | FR Fog (имеется не во всех моделях) | (20 А) |
| 19 | – | – |
| 20 | H / L HI R | 7,5 А |
| 21 год | – | – |
| 22 | Маленький (модели без автоматической остановки холостого хода) | 10 А |
| 23 | Селектор передач | 15 А |
| 24 | H / L HI L | 7,5 А |
| 25 | – | – |
| 26 | H / L LO R | 10 А |
| 27 | H / L LO L | 10 А |
| 28 | Масло LVL | 7,5 А |
| 29 | Главный вентилятор | 30 А |
| 30 | Дополнительный вентилятор | 30 А |
| 31 год | Стеклоочиститель Главный | 30 А |
| № | Цепь защищена | Амперы |
|---|
| 1 | Главный предохранитель | 150 А |
| 2 | VSA MTR | 40 А |
| 2 | VSA FSR | 20 А |
| 2 | Остановка и звуковой сигнал Опасность / опасность (доступно не для всех моделей) | 30 А |
| 2 | RR воздуходувка | 30 А |
| 2 | DC / DC 3 (доступно не во всех моделях) | 60 А |
| 2 | RR F / B-2 | 60 А |
| 2 | AS F / B-2 | 60 А |
| 2 | EPS | 60 А |
| 3 | Шайба H / L (имеется не во всех моделях) | (30 А) |
| 3 | IG1B Главный | 30 А |
| 3 | R / B Main | 60 А |
| 3 | DR F / B-1 | 50 А |
| 3 | AS F / B-1 | 50 А |
| 3 | RR F / B-1 | 60 А |
| 3 | IG1A Главный | 30 А |
| 3 | DR F / B-2 | 50 А |
| 4 | FI Главная | 40 А |
| 5 | FR Воздуходувка | 40 А |
| 6 | RR DEF | 40 А |
| 7 | IG1 Главный ST | 30 А |
| 8 | Stop & Horn / Stop (доступно не для всех моделей) | 20 А 10 А |
| 9 | Опасность | 15 А |
| 10 | BMS | 7,5 А |
| 11 | Small LT (доступно не для всех моделей) | 7,5 А |
| № | Цепь защищена | Амперы |
|---|
| 1 | Дверной замок AS | 10 А |
| 2 | Дверной замок RR AS | 7,5 А |
| 3 | Дверной замок DR | 7,5 А |
| 4 | FR AS Разблокировка двери | 10 А |
| 5 | RR AS Разблокировка двери | 7,5 А |
| 6 | Разблокировка двери DR | 7,5 А |
| 7 | Д / Л Главный | 20 А |
| 8 | – | – |
| 9 | ETS TELE | 20 А |
| 10 | IG1 RR | 15 А |
| 11 | Измеритель (доступен не во всех моделях) | 7,5 А |
| Шифтер (доступен не во всех моделях) | |
| 12 | IG1 FR | 20 А |
| 13 | АКК | 7,5 А |
| 14 | – | – |
| 15 | DR P / сиденье (SLI) | 20 А |
| 16 | S / R | 20 А |
| 17 | RR DR P / W | 20 А |
| 18 | Умная | 10 А |
| 19 | FR DR PAN | 20 А |
| 20 | – | – |
| 21 год | Топливный насос | 20 А |
| 22 | IG1 AS | 15 А |
| 23 | ABS / VSA (доступно не во всех моделях) / Smart (доступно не во всех моделях) | 7,5 А |
| 24 | ACG AS | 7,5 А |
| 25 | STRLD (доступно не во всех моделях) | 7,5 А |
| 26 | IG2 HAC | 7,5 А |
| 27 | ДХО | (7,5 А) |
| 28 | Блокировка клавиш ACC | 7,5 А |
| 29 | DR P / сиденье (LUM) | 7,5 А |
| 30 | INT огни | 7,5 А |
| 31 год | НАКЛОН ETS | 20 А |
| 32 | DR P / сиденье (REC) | 20 А |
| 33 | – | – |
| 34 | – | – |
| № | Цепь защищена | Амперы |
|---|
| 1 | VST 1 | 30 А |
| 2 | Рог | 10 А |
| 3 | VST 2 | 30 А |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | Метр | 10 А |
| 10 | RES (не во всех моделях) | 7,5 А |
| 11 | MICU | 7,5 А |
| 12 | EPS / VSA | 7,5 А |
| 13 | Аудио / TCU | 7,5 А |
| 14 | Резервное копирование | 10 А |
| 15 | Аудио / ANC | 20 А |
| № | Цепь защищена | Амперы |
|---|
| 1 | EPTR (доступно не для всех моделей) | (30 А) |
| 2 | RR AS P / W | 20 А |
| 3 | ACM | 20 А |
| 4 | FRDEF (доступно не для всех моделей) | (15 А) |
| 5 | Сиденье с подогревом AVS | 20 А |
| 6 | FR AS P / W | 20 А |
| 7 | AS P / сиденье (SLI) | 20 А |
| 8 | AS P / сиденье (REC) | 20 А |
| 9 | AS P / сиденье (LUM) | (7,5 А) |
| 10 | Запасной | 5 А |
| 11 | Рулевое управление с подогревом (доступно не для всех моделей) | (10 А) |
| 12 | – | – |
| 13 | – | – |
| 14 | Разъем RR ACC | 20 А |
| 15 | Розетка FR ACC | 20 А |
| 16 | – | – |
| 17 | – | – |
| 18 | AMP | 30 А |
| 19 | SRS | 10 А |
| 20 | КАК ЭБУ | 7,5 А |
| 21 год | Вариант | 7,5 А |
| 22 | – | – |
| 23 | – | – |
| 24 | OPDS | 7,5 А |
| 25 | ИЛЛЮМИ (ИНТ) | 5 А |
| 26 | EPTL (доступно не во всех моделях) | (30 А) |
| 27 | CTR ACC Socket | 20 А |
| 28 | AC INVTR | (30 А) |
| № | Цепь защищена | Амперы |
|---|
| 1 | PTG Closer | 20 А |
| 2 | Trailer Small LT (доступен не для всех моделей) | (20 А) |
| 3 | – | – |
| 4 | Крышка топливного бака | 7,5 А |
| 5 | Слайд сиденья | 20 А |
| 6 | – | – |
| 7 | Теплое сиденье RR (доступно не во всех моделях) | (20 А) |
| 8 | – | – |
| 9 | Плата за прицеп (доступно не для всех моделей) | (20 А) |
| 10 | Trailer Back LT (доступно не для всех моделей) | (7,5 А) |
| 11 | Опасность прицепа (доступно не для всех моделей) | (7,5 А) |
| 12 | Задний стеклоочиститель | 10 А |
| 13 | Задний ЭБУ | 7,5 А |
| 14 | 4WD | (20 А) |
| 15 | – | – |
| 16 | – | – |
| 17 | Электронный тормоз прицепа (доступен не на всех моделях) | (20 А) |
| 18 | PTG MTR | 40 А |
2017, 2018
| № | Цепь защищена | Амперы |
|---|
| 1 | STRLD (модели с автоматической остановкой на холостом ходу) | 7,5 А |
| 2 | – | – |
| 3 | ACG FR | 15 А |
| 4 | стиральная машина | 15 А |
| 5 | IG1 OP (модели без автоматической остановки на холостом ходу) | (7,5 А) |
| 6 | ЭБУ FR | 7,5 А |
| 7 | VBSOL (модели без автоматической остановки на холостом ходу) | (10 А) |
| Стартер (модели с автоматической остановкой на холостом ходу) | 7,5 А |
| 8 | FI Sub | 15 А |
| 9 | DBW | 15 А |
| 10 | FI Главная | 15 А |
| 11 | Катушка IG | 15 А |
| 12 | ДХО R | 10 А |
| 13 | ДХО L | 10 А |
| 14 | Инжектор | 20 А |
| 15 | Радио (модели без автоматической остановки на холостом ходу) | 20 А |
| 16 | Резервное копирование | 10 А |
| 17 | MG сцепление | (7,5 А) |
| 18 | FR Fog (имеется не во всех моделях) | 7,5 А |
| 19 | – | – |
| 20 | H / L HI R | 7,5 А |
| 21 год | – | – |
| 22 | Маленький (модели без автоматической остановки холостого хода) | 10 А |
| 23 | – | – |
| 24 | H / L HI L | 7,5 А |
| 25 | SBW | 15 А |
| 26 | H / L LO R | 10 А |
| 27 | H / L LO L | 10 А |
| 28 | Масло LVL | 7,5 А |
| 29 | Главный вентилятор | 30 А |
| 30 | Дополнительный вентилятор | 30 А |
| 31 год | Стеклоочиститель Главный | 30 А |
| № | Цепь защищена | Амперы |
|---|
| 1 | Главный предохранитель | 150 А |
| 2 | VSA MTR | 40 А |
| 2 | VSA FSR | 20 А |
| 2 | Stop & Florn Flazard / Hazard (Доступно не для всех моделей) | 30 А |
| 2 | ЗАДНИЙ НАДУВАТЕЛЬ И BMS | 30 А |
| 2 | DC / DC 3 (доступно не во всех моделях) | 60 А |
| 2 | RR F / B-2 | 60 А |
| 2 | AS F / B-2 | 60 А |
| 2 | EPS | 60 А |
| 3 | Шайба H / L (имеется не во всех моделях) | (30 А) |
| 3 | IG1B Главный | 30 А |
| 3 | R / B Main | 60 А |
| 3 | DR F / B-1 | 50 А |
| 3 | AS F / B-1 | 50 А |
| 3 | RR F / B-1 | 60 А |
| 3 | IG1A Главный | 30 А |
| 3 | DR F / B-2 | 50 А |
| 4 | FI Главная | 40 А |
| 5 | FR Воздуходувка | 40 А |
| 6 | RR DEF | 40 А |
| 7 | IG1 Главный ST | 30 А |
| 8 | Stop & Horn (доступно не для всех моделей) | 20 А |
| 8 | Стоп (доступно не для всех моделей) | 20 А |
| 9 | Опасность | 10 А |
| 10 | BMS | 7,5 А |
| 11 | Small LT (доступно не для всех моделей) | 7,5 А |
| № | Цепь защищена | Амперы |
|---|
| 1 | Дверной замок AS | 10 А |
| 2 | Замок двери RR DR | 7,5 А |
| 3 | Дверной замок DR | 7,5 А |
| 4 | FR AS Разблокировка двери | 10 А |
| 5 | Замок двери RR DR | 7,5 А |
| 6 | Разблокировка двери DR | (7,5 А) |
| 7 | Д / Л Главный | 20 А |
| 8 | – | – |
| 9 | ETS TELE | 20 А |
| 10 | IG1 RR | 15 А |
| 11 | Измеритель (не на всех моделях) / переключатель (не на всех моделях) | 7,5 А |
| 12 | IG1 FR | 20 А |
| 13 | АКК | 7,5 А |
| 14 | – | – |
| 15 | DR P / сиденье (SLI) | 20 А |
| 16 | S / R | 20 А |
| 17 | RR DR P / W | 20 А |
| 18 | Умная | 10 А |
| 19 | FR DR P / W | 20 А |
| 20 | – | – |
| 21 год | Топливный насос | 20 А |
| 22 | IG1 AS | 15 А |
| 23 | ABSA / SA (доступно не во всех моделях) / Smart (доступно не во всех моделях) | 7,5 А |
| 24 | ACG AS | 7,5 А |
| 25 | STRLD (доступно не во всех моделях) | 7,5 А |
| 26 | IG2 HAC | 7,5 А |
| 27 | ДХО | 7,5 А |
| 28 | Блокировка клавиш ACC | 7,5 А |
| 29 | DR P / сиденье (LUM) | 7,5 А |
| 30 | INT огни | 7,5 А |
| 31 год | НАКЛОН ETS | 20 А |
| 32 | DR P / сиденье (REC) | 20 А |
| 33 | – | – |
| 34 | – | – |
| № | Цепь защищена | Амперы |
|---|
| 1 | VST 1 | 30 А |
| 2 | Рог | 10 А |
| 3 | VST 2 | 30 А |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | Метр | 10 А |
| 10 | RES (не во всех моделях) | (7,5 А) |
| 11 | MICU | 7,5 А |
| 12 | EPS / VSA | 7,5 А |
| 13 | Аудио / TCU | 7,5 А |
| 14 | Резервное копирование | 10 А |
| 15 | Аудио / ANC | 20 А |
| № | Цепь защищена | Амперы |
|---|
| 1 | VST 1 | 30 А |
| 2 | Рог | 10 А |
| 3 | VST 2 | 30 А |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | Метр | 10 А |
| 10 | RES / CP / AA (имеется не во всех моделях) | 10 А |
| 11 | MICU | 7,5 А |
| 12 | EPS / VSA | 7,5 А |
| 13 | Аудио / TCU | 7,5 А |
| 14 | Резервное копирование | 10 А |
| 15 | Аудио / ANC | 20 А |
| № | Цепь защищена | Амперы |
|---|
| 1 | EPTR (доступно не для всех моделей) | (30 А) |
| 2 | RR AS P / W | 20 А |
| 3 | ACM | 20 А |
| 4 | FRDEF (доступно не для всех моделей) | (15 А) |
| 5 | Сиденье с подогревом AVS | 20 А |
| 6 | FR AS P / W | 20 А |
| 7 | AS P / сиденье (SLI) | 20 А |
| 8 | AS P / сиденье (REC) | 20 А |
| 9 | AS P / сиденье (LUM) | (7,5 А) |
| 10 | Запасной | 5 А |
| 11 | Рулевое управление с подогревом (доступно не для всех моделей) | (10 А) |
| 12 | – | – |
| 13 | – | – |
| 14 | Разъем RR ACC | 20 А |
| 15 | Розетка FR ACC | 20 А |
| 16 | – | – |
| 17 | – | – |
| 18 | AMP | 30 А |
| 19 | SRS | 10 А |
| 20 | КАК ЭБУ | 7,5 А |
| 21 год | Вариант | 7,5 А |
| 22 | – | – |
| 23 | – | – |
| 24 | OPDS | 7,5 А |
| 25 | ИЛЛЮМИ (ИНТ) | 5 А |
| 26 | EPTL (доступно не во всех моделях) | (30 А) |
| 27 | CTR ACC Socket | 20 А |
| 28 | AC INVTR | (30 А) |
| № | Цепь защищена | Амперы |
|---|
| 1 | PTG Closer | 20 А |
| 2 | – | – |
| 3 | ЗАРЯДКА USB | 15 А |
| 4 | Крышка топливного бака | 7,5 А |
| 5 | Слайд сиденья | 20 А |
| 6 | – | – |
| 7 | Теплое сиденье RR (доступно не во всех моделях) | (20 А) |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Задний стеклоочиститель | 10 А |
| 13 | Задний ЭБУ | 7,5 А |
| 14 | SH-AWD (доступно не для всех моделей) | (20 А) |
| 15 | EPB-R | 30 А |
| 16 | EPB-L | 30 А |
| 17 | – | – |
| 18 | PTG MTR | 40 А |
