Предохранители и реле Acura RDX 2007-2012
Схемы относятся к указанным годам и вариантам Acura RDX 2007-2012. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Acura.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим Acura RDX (TB1 / TB2) первого поколения, выпускавшиеся с 2007 по 2012 год. Здесь вы найдете схемы блоков предохранителей Acura RDX 2007, 2008, 2009, 2010, 2011 и 2012 годов , получите информацию о расположение панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей

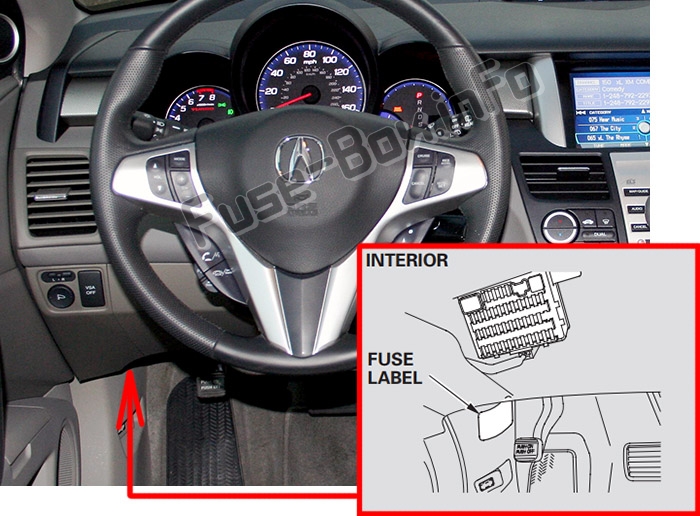

Пассажирский салон

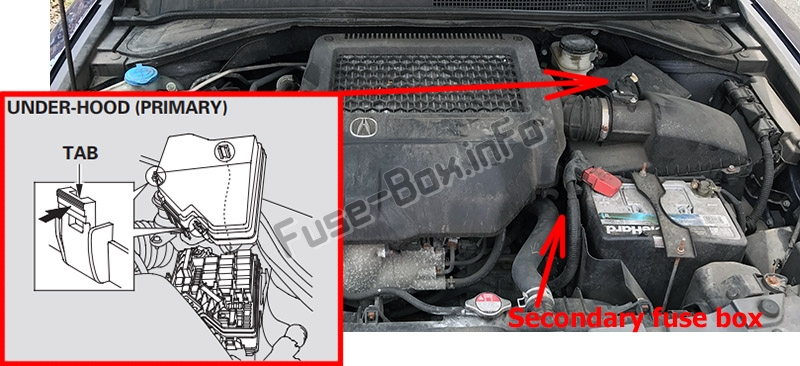

Главный блок предохранителей под капотом

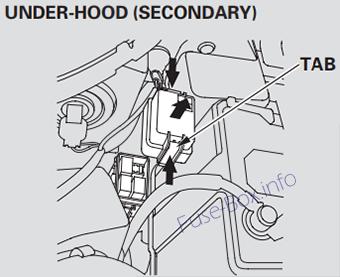

Дополнительный блок предохранителей под капотом
Схемы блока предохранителей
2007, 2008

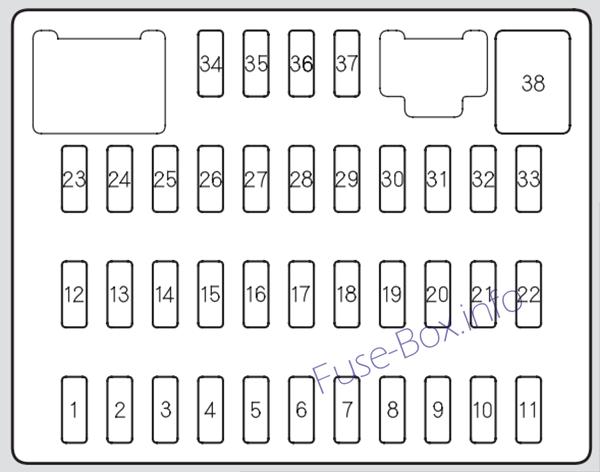

Пассажирский салон
Назначение предохранителей в салоне (2007, 2008)
| Нет. | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 7,5 А | SH-AWD |
| 2 | 20 А | Топливный насос |
| 3 | 15 А | АЧГ |
| 4 | 7,5 А | ABS / VSA |
| 5 | 15 А | Сиденье с подогревом |
| 6 | 20 А | FR Противотуманные фары |
| 7 | 7,5 А | Опора пиломатериалов сиденья водителя с электроприводом |
| 8 | 10 А | Задний дворник |
| 9 | 7,5 А | OPDS |
| 10 | 7,5 А | Метр |
| 11 | 10 А | SRS |
| 12 | 10 А | Правая фара дальнего света |
| 13 | 10 А | Левая фара дальнего света |
| 14 | 7,5 А | Маленькие фонари (интерьер) |
| 15 | 15 А | Маленькие фонари (снаружи) |
| 16 | 15 А | Правая фара ближнего света |
| 17 | 15 А | Левая фара ближнего света |
| 18 | 20 А | Фара High Main |
| 19 | 20 А | Маленькие огни Main |
| 20 | 7,5 А | TPMS |
| 21 год | 30 А | Фара Низкая Основная |
| 22 | – | Не используется |
| 23 | – | Не используется |
| 24 | 20 А | Люк |
| 25 | 20 А | Замок |
| 26 | 20 А | Стеклоподъемник водителя |
| 27 | – | Не используется |
| 28 | 15 А | Гнездо для аксессуаров (отделение консоли) |
| 29 | 15 А | + B ACC |
| 30 | 20 А | Стеклоподъемник пассажира |
| 31 год | 20 А | Радиоусилитель |
| 32 | 20 А | Задний правый стеклоподъемник |
| 33 | 20 А | Левый задний стеклоподъемник |
| 34 | – | Не используется |
| 35 год | 7,5 А | Радио |
| 36 | 10 А | HAC |
| 37 | 7,5 А | Дневной ходовой свет |
| 38 | 30 А | FR дворник |

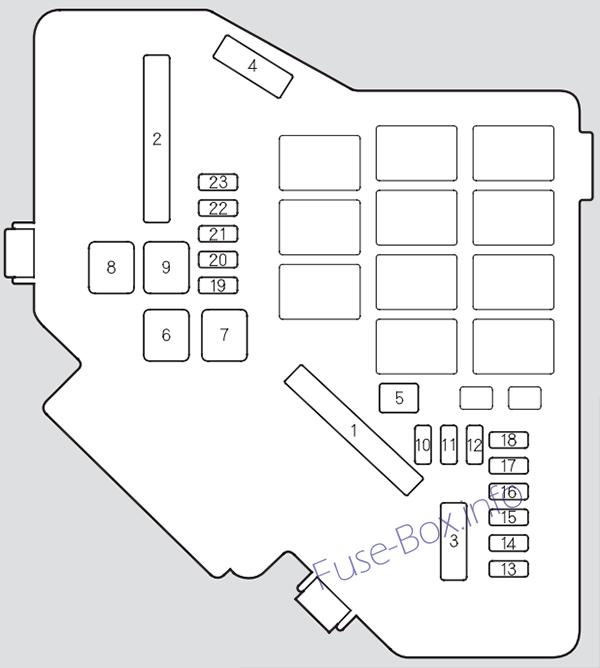

Моторного отсека
Назначение предохранителей в моторном отсеке (2007, 2008)
| Нет. | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 100 А | Главный предохранитель |
| 1 | 30 А | SH-AWD |
| 2 | 80 А | Вариант Основной |
| 2 | 50 А | Главный выключатель зажигания |
| 3 | 20 А | ABS / VSA отказоустойчивый |
| 3 | 40 А | Двигатель ABS / VSA |
| 4 | 50 А | Фара Основная |
| 4 | 40 А | Главный стеклоподъемник |
| 5 | – | Не используется |
| 6 | 30 А | Двигатель главного вентилятора |
| 7 | 30 А | Дополнительный двигатель вентилятора |
| 8 | 30 А | Задний обогреватель |
| 9 | 40 А | Воздуходувка |
| 10 | 15 А | Опасность |
| 11 | 15 А | LAF |
| 12 | 15 А | Стоп и звуковой сигнал |
| 13 | 20 А | Сиденье с электроприводом (наклонное) |
| 14 | 20 А | Сиденье с электроприводом (слайд) |
| 15 | 7,5 А | Уровень масла IGPS |
| 16 | – | Не используется |
| 17 | 15 А | Электрический вакуумный насос |
| 18 | 15 А | Катушка IG |
| 19 | 15 А | FI Главная |
| 20 | 7,5 А | MG сцепление |
| 21 год | 15 А | DBW |
| 22 | 7,5 А | Внутренний свет |
| 23 | 10 А | Резервное копирование |
| Вторичный: | ||
| 1 | 7,5 А | Электрический вакуумный насос |
2009 г.
Пассажирский салон
Назначение предохранителей в салоне (2009 г.)
| Нет. | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 7,5 А | SH-AWD |
| 2 | 20 А | Топливный насос |
| 3 | 15 А | АЧГ |
| 4 | 7,5 А | ABS / VSA |
| 5 | 15 А | Сиденье с подогревом |
| 6 | 20 А | FR Противотуманные фары |
| 7 | 7,5 А | Поясничная опора сиденья водителя с электроприводом |
| 8 | 10 А | Задний дворник |
| 9 | 7,5 А | OPDS |
| 10 | 7,5 А | Метр |
| 11 | 10 А | SRS |
| 12 | 10 А | Правая фара дальнего света |
| 13 | 10 А | Левая фара дальнего света |
| 14 | 7,5 А | Маленькие фонари (интерьер) |
| 15 | 15 А | Маленькие фонари (снаружи) |
| 16 | 15 А | Правая фара ближнего света |
| 17 | 15 А | Левая фара ближнего света |
| 18 | 20 А | Фара High Main |
| 19 | 20 А | Маленькие огни Main |
| 20 | 7,5 А | TPMS |
| 21 год | 30 А | Фара Низкая Основная |
| 22 | – | Не используется |
| 23 | – | Не используется |
| 24 | 20 А | Люк |
| 25 | 20 А | Замок |
| 26 | 20 А | Стеклоподъемник водителя |
| 27 | – | Не используется |
| 28 | 15 А | Гнездо для аксессуаров (отделение консоли) |
| 29 | 15 А | АКК |
| 30 | 20 А | Стеклоподъемник пассажира |
| 31 год | 20 А | Радиоусилитель |
| 32 | 20 А | Задний правый стеклоподъемник |
| 33 | 20 А | Левый задний стеклоподъемник |
| 34 | – | Не используется |
| 35 год | 7,5 А | Радио |
| 36 | 10 А | HAC |
| 37 | 7,5 А | Дневной ходовой свет |
| 38 | 30 А | FR дворник |
Моторного отсека
Назначение предохранителей в моторном отсеке (2009 г.)
| Нет. | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 100 А | Главный предохранитель |
| 1 | 30 А | SH-AWD |
| 2 | 80 А | Вариант Основной |
| 2 | 50 А | Главный выключатель зажигания |
| 3 | 40 А | Двигатель ARS / VSA |
| 3 | 20 А | ABS / VSA отказоустойчивый |
| 4 | 50 А | Фара Основная |
| 4 | 40 А | Главный стеклоподъемник |
| 5 | 30 А | Откидывающееся сиденье пассажира с электроприводом |
| 6 | 30 А | Двигатель главного вентилятора |
| 7 | 30 А | Дополнительный двигатель вентилятора |
| 8 | 30 А | Задний обогреватель |
| 9 | 40 А | Воздуходувка |
| 10 | 15 А | Опасность |
| 11 | 15 А | LAF |
| 12 | 15 А | Стоп и звуковой сигнал |
| 13 | 20 А | Откидывающееся сиденье водителя с электроприводом |
| 14 | 20 А | Подвижное сиденье водителя с электроприводом |
| 15 | 7,5 А | TOPS Oil Ievel |
| 16 | 20 А | Раздвижное пассажирское сиденье с электроприводом |
| 17 | 15 А | Электрический вакуумный насос |
| 18 | 15 А | Катушка IG |
| 19 | 15 А | FI Главная |
| 20 | 7,5 А | MG сцепление |
| 21 год | 15 А | DBW |
| 22 | 7,5 А | Внутренний свет |
| 23 | 10 А | Резервное копирование |
| Вторичный: | ||
| 1 | 7,5 А | Электрический вакуумный насос |
| 2 | 20 А | Откидывающееся сиденье пассажира с электроприводом |
2011, 2012

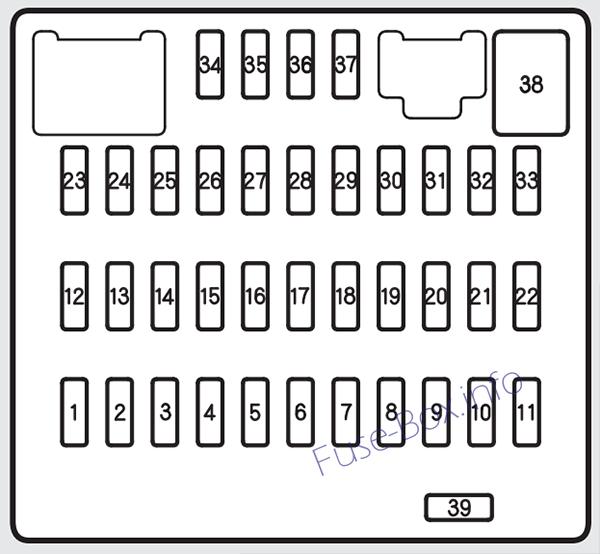

Пассажирский салон
Назначение предохранителей в салоне (2011, 2012)
| Нет. | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 7,5 А | Электрический стеклоподъемник / SH-AWD |
| 2 | 20 А | Топливный насос |
| 3 | 15 А | АЧГ |
| 4 | 7,5 А | ABS / VSA |
| 5 | 15 А | Сиденье с подогревом |
| 6 | 20 А | FR Противотуманные фары |
| 7 | 7,5 А | Поясничная опора сиденья водителя с электроприводом |
| 8 | 10 А | Задний дворник |
| 9 | 7,5 А | OPDS |
| 10 | 7,5 А | Метр |
| 11 | 10 А | SRS |
| 12 | 10 А | Правая фара дальнего света |
| 13 | 10 А | Левая фара дальнего света |
| 14 | 7,5 А | Маленькие фонари (интерьер) |
| 15 | 15 А | Маленькие фонари (снаружи) |
| 16 | 15 А | Правая фара ближнего света |
| 17 | 15 А | Левая фара ближнего света |
| 18 | 20 А | Фара High Main |
| 19 | 20 А | Маленькие огни Main |
| 20 | 7,5 А | TPMS |
| 21 год | 30 А | Фара Низкая Основная |
| 22 | – | Не используется |
| 23 | 7,5 А | Диагностика стартера |
| 24 | 20 А | Люк |
| 25 | 20 А | Замок |
| 26 | 20 А | Стеклоподъемник водителя |
| 27 | Не используется | |
| 28 | 15 А | Гнездо для аксессуаров (отделение консоли) |
| 29 | 15 А | Гнездо для аксессуаров (спереди) |
| 30 | 20 А | Стеклоподъемник пассажира |
| 31 год | 20 А | Радиоусилитель |
| 32 | 20 А | Задний правый стеклоподъемник |
| 33 | 20 А | Левый задний стеклоподъемник |
| 34 | Не используется | |
| 35 год | 7,5 А | Радио |
| 36 | 10 А | HAC |
| 37 | 7,5 А | Дневной ходовой свет |
| 38 | 30 А | FR дворник |
| 39 | 7,5 А | СТС |
Моторного отсека
Назначение предохранителей в моторном отсеке (2011, 2012)
| Нет. | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 100 А | Главный предохранитель |
| 1 | 30 А | SH-AWD |
| 2 | 80 А | Вариант Основной |
| 2 | 50 А | Главный выключатель зажигания |
| 3 | 40 А | Двигатель ARS / VSA |
| 3 | 20 А | ABS / VSA отказоустойчивый |
| 4 | 50 А | Фара Основная |
| 4 | 40 А | Главный стеклоподъемник |
| 5 | 30 А | Откидывающееся сиденье пассажира с электроприводом |
| 6 | 30 А | Двигатель главного вентилятора |
| 7 | 30 А | Дополнительный двигатель вентилятора |
| 8 | 30 А | Задний обогреватель |
| 9 | 40 А | Воздуходувка |
| 10 | 15 А | Опасность |
| 11 | 15 А | LAF |
| 12 | 15 А | Стоп и звуковой сигнал |
| 13 | 20 А | Откидывающееся сиденье водителя с электроприводом |
| 14 | 20 А | Подвижное сиденье водителя с электроприводом |
| 15 | 7,5 А | TOPS Oil Ievel |
| 16 | 20 А | Раздвижное пассажирское сиденье с электроприводом |
| 17 | 15 А | Электрический вакуумный насос |
| 18 | 15 А | Катушка IG |
| 19 | 15 А | FI Главная |
| 20 | 7,5 А | MG сцепление |
| 21 год | 15 А | DBW |
| 22 | 7,5 А | Внутренний свет |
| 23 | 10 А | Резервное копирование |
| Вторичный: | ||
| 1 | 7,5 А | Электрический вакуумный насос |
| 2 | 20 А | Откидывающееся сиденье пассажира с электроприводом |
