Предохранители и реле KIA Amanti / Opirus (2004-2010)

Схемы относятся к указанным годам и вариантам KIA Amanti / Opirus (2004-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.

Расположение блоков предохранителей и реле Предохранители и реле KIA Amanti / Opirus (2004-2010)

Представительский седан KIA Amanti (Opirus) выпускался с 2004 по 2010 год. В данной статье вы найдете схемы предохранителей KIA Amanti (Opirus) 2004, 2005, 2006, 2007, 2008 и 2009 годов , получите информацию о местонахождении автомобиля. панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Расположение блока предохранителей

Пассажирский салон

Блок предохранителей расположен в подлокотнике со стороны водителя.

Расположение блоков предохранителей и реле Предохранители и реле KIA Amanti / Opirus (2004-2010) - схема 1

Моторного отсека

Блок предохранителей находится в моторном отсеке рядом с аккумуляторной батареей.

Версия 1

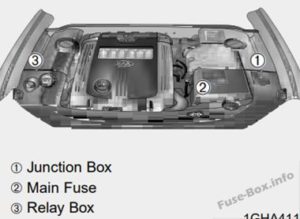

Расположение блоков предохранителей и реле Предохранители и реле KIA Amanti / Opirus (2004-2010) - схема 2

Версия 2

Расположение блоков предохранителей и реле Предохранители и реле KIA Amanti / Opirus (2004-2010) - схема 3

Схемы блока предохранителей

2004, 2005, 2006

Панели реле

Расположение блоков предохранителей и реле Предохранители и реле KIA Amanti / Opirus (2004-2010) - схема 4
названиеОписание реле
Панель со стороны пассажира:
ВОЗДУХОДУВКА (HI)Реле вентилятора кондиционера (высокий уровень)
Моторного отсека:
ШАЙБА В / НДРеле омывателя фар
ETSРеле электронной дроссельной заслонки
ДХО (РЕЗИСТОР)Реле дневных ходовых огней (резистор)
ДХО (ХВОСТ)Реле дневных ходовых огней (задних фонарей)
H / ЛАМПА (LO-RH)Реле фары (правый ближний свет)

Пассажирский салон

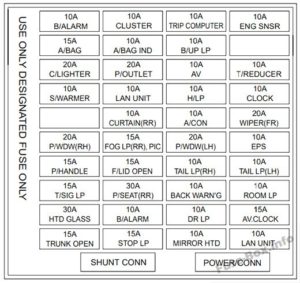

Расположение блоков предохранителей и реле Предохранители и реле KIA Amanti / Opirus (2004-2010) - схема 5

Назначение предохранителей в салоне (2004, 2005, 2006)

ОписаниеРейтинг усилителяЗащищенный компонент
Б / ТРЕВОГА10АОхранная сигнализация
СУМКА15АВоздушная подушка
С / ЗАЖИГАЛКОЙ20АЗажигалка
S / WARMER10АПодогрев сиденья
P / WDW (RH)20АСтеклоподъемник (справа)
P / РУЧКА15АУсилитель руля
T / SIG LP15АСветовой сигнал поворота
СТЕКЛО HTD30Аантиобледенитель
БАГАЖНИК ОТКРЫТ15АУстройство открывания крышки багажника
Кластер10Акластер
A / BAG IND10АИндикатор подушки безопасности
P / ВЫХОД20АЭлектрическая розетка
БЛОК LAN10АБлок LAN
Занавес (ОР)10АЭлектрическая завеса (задняя)
ТУМАН LP (RR), PIC15АПротивотуманный свет (задний), Личное удостоверение личности
F / КРЫШКА ОТКРЫТА15АОткрыватель крышки топливного бака
Р / СИДЕНЬЯ (РР)30АСиденье с электроприводом (заднее)
Б / ТРЕВОГА10АОхранная сигнализация
СТОП LP15АСтоп свет
ПОЕЗДНОЙ КОМПЬЮТЕР10АБортовой компьютер
B / UP LP10АРезервный свет
средний10Ааудио
Н / Л.П.10АФара
A / CON10АКондиционер
P / WDW (ЛГ)20АСтеклоподъемник (слева)
ХВОСТ LP (RH)10АЗадний фонарь (правый)
НАЗАД ПРЕДУПРЕЖДЕНИЕ10АОбратное предупреждение
DR LP10АЛампа подсветки двери
ЗЕРКАЛО HTD10АВнешний вид обогревателя зеркал
ENG SNSR10АДатчики системы управления силовой передачей
Т / понижающий редуктор10АРедуктор натяжения ремня безопасности
ЧАСЫ10АЧасы
СТЕКЛА (FR)20АСтеклоочиститель (передний)
прибыль на акцию10АЭлектронный усилитель руля
ХВОСТ LP (LH)10АЗадний фонарь (левый)
КОМНАТА LP10АКомнатная лампа
AV, ЧАСЫ15ААудио, Часы
БЛОК LAN10АБлок LAN
SHUNT CONN–Переключить подсветку
POWER / CONN–Разъем питания

Моторного отсека

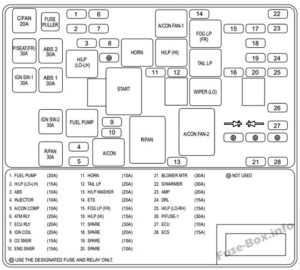

Расположение блоков предохранителей и реле Предохранители и реле KIA Amanti / Opirus (2004-2010) - схема 6

Назначение предохранителей / реле в моторном отсеке (2004, 2005, 2006)

№ОписаниеРейтинг усилителяЗащищенный компонент
1ТОПЛИВНЫЙ НАСОС20АТопливный насос
2H / LP (LO-LH)15АФара (нижняя левая)
3ABS10ААнтиблокировочная тормозная система
4Инжектор10Афорсунка
5КОМПРЕССОР КОНДИЦИОНЕРА10АКомпрессор кондиционера
6ATM RLY20АРеле управления автоматической коробкой передач
7ECU RLY20АРеле блока управления двигателем
8КАТУШКА ЗАЖИГАНИЯ20АКатушка зажигания
9O2 SNSR15АДатчик кислорода
10ENG SNSR15АДатчики системы управления силовой передачей
11HORN15Арожок
12ХВОСТ LP20АЗадний свет
13ШАЙБА В / НД20АОмыватель фар
14ETS20АЭлектронная система дроссельной заслонки
15FOG LP (FR)15АПротивотуманный свет (передний)
16H / LP (HI)15АФара (высокая)
17ЗАПАСНОЙ30Азапасной предохранитель
18ЗАПАСНОЙ20Азапасной предохранитель
19ЗАПАСНОЙ15Азапасной предохранитель
20ЗАПАСНОЙ10Азапасной предохранитель
21ВОЗДУХОДУВКА MTR30АДвигатель вентилятора
22S / WARMER30АПодогрев сиденья
23AMP20АРадиоусилитель
24DRL15АДневной ходовой свет
25H / LP (Низкий-Правый)15АФара (ближний свет-правая)
26P / ПРЕДОХРАНИТЕЛЬ-130АВся электрическая система
27ЭКЮ10АБлок управления двигателем
28ECS15АЭлектронное управление подвеской
0НЕ ИСПОЛЬЗУЕТСЯНе используется
С / ВЕНТИЛЯТОРА20АВентилятор конденсатора
P / СИДЕНЬЕ (FR)30АСиденье с электроприводом (переднее)
IGN SW-130АВыключатель зажигания
ABS 230ААнтиблокировочная тормозная система
АБС 130ААнтиблокировочная тормозная система
IGN SW-230АВыключатель зажигания
R / ВЕНТИЛЯТОР30АВентилятор радиатора
H / LP (LO-LH)–Реле фар (левый ближний свет)
ТОПЛИВНЫЙ НАСОС–Реле топливного насоса
HORN–Рожковое реле
НАЧАЛО–Реле пускового двигателя
A / CON–Реле кондиционера
A / CON FAN-1–Реле вентилятора кондиционера
H / LP (HI)–Реле фар (дальний свет)
R / ВЕНТИЛЯТОР–Реле вентилятора радиатора
FOG LP (FR)–Реле противотуманных фар (переднее)
ХВОСТ LP–Реле задних фонарей
Дворник (нижний)–Реле стеклоочистителя (низкий уровень)
A / CON FAN-2–Реле вентилятора кондиционера

Главный предохранитель (BATT (60A) и ALT (140A))

Расположение блоков предохранителей и реле Предохранители и реле KIA Amanti / Opirus (2004-2010) - схема 7

2007, 2008, 2009

Пассажирский салон

Назначение предохранителей в салоне (2007, 2008, 2009)

ОписаниеРейтинг усилителяЗащищенный компонент
Б / ТРЕВОГА10АОхранная сигнализация
СУМКА15АВоздушная подушка
С / ЗАЖИГАЛКОЙ20АЗажигалка
S / WARMER10АПодогрев сиденья
P / WDW (RH)20АСтеклоподъемник (справа)
P / РУЧКА15АУсилитель руля
T / SIG LP15АСветовой сигнал поворота
СТЕКЛО HTD30Аантиобледенитель
БАГАЖНИК ОТКРЫТ15АУстройство открывания крышки багажника
Кластер10Акластер
A / BAG IND10АИндикатор подушки безопасности
P / ВЫХОД25АЭлектрическая розетка
БЛОК LAN10АБлок LAN
Занавес (ОР)15АЭлектрическая завеса (задняя)
ТУМАН LP (RR), PIC15АПротивотуманный свет (задний), Личное удостоверение личности
F / КРЫШКА ОТКРЫТА15АОткрыватель крышки топливного бака
Р / СИДЕНЬЯ (РР)30АСиденье с электроприводом (заднее)
Б / ТРЕВОГА10АОхранная сигнализация
СТОП LP15АСтоп свет
ПОЕЗДНОЙ КОМПЬЮТЕР10АБортовой компьютер
B / UP LP10АРезервный свет
средний10Ааудио
Н / Л.П.10АФара
A / CON10АКондиционер
P / WDW (ЛГ)20АСтеклоподъемник (слева)
ХВОСТ LP (RH)10АЗадний фонарь (правый)
НАЗАД ПРЕДУПРЕЖДЕНИЕ10АОбратное предупреждение
DR LP10АЛампа подсветки двери
ЗЕРКАЛО HTD15АВнешний вид обогревателя зеркал
ENG SNSR10АДатчики системы управления силовой передачей
Т / понижающий редуктор10АРедуктор натяжения ремня безопасности
ЧАСЫ10АЧасы
СТЕКЛА (FR)25АСтеклоочиститель (передний)
прибыль на акцию10АЭлектронный усилитель руля
ХВОСТ LP (LH)10АЗадний фонарь (левый)
КОМНАТА LP10АКомнатная лампа
AV, ЧАСЫ15ААудио, Часы
БЛОК LAN10АБлок LAN
TPMS15АСистема контроля давления в шинах
ШАЙБА В / НД20АОмыватель фар
SHUNT CONN–Переключить подсветку
POWER / CONN–Разъем питания

Моторного отсека

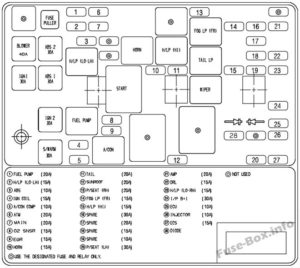

Расположение блоков предохранителей и реле Предохранители и реле KIA Amanti / Opirus (2004-2010) - схема 8

Назначение fuses_relay в моторном отсеке (2007, 2008, 2009)

№ОписаниеРейтинг усилителяЗащищенный компонент
1ТОПЛИВНЫЙ НАСОС20АТопливный насос
2H / LP (LO-LH)15АФара (нижняя левая)
3ABS10ААнтиблокировочная тормозная система
4КАТУШКА ЗАЖИГАНИЯ15АКатушка зажигания
5КОМПРЕССОР КОНДИЦИОНЕРА10АКомпрессор кондиционера
6Банкомат20АРеле управления автоматической коробкой передач
7ОСНОВНОЙ20АРеле блока управления двигателем
8O2 SNSR15АДатчик кислорода
9EGR15АДатчики системы управления силовой передачей
10HORN15Арожок
11ХВОСТИК20АЗадний свет
12ЛЮК20АСолнечная крыша
13P / СИДЕНЬЕ (П / С)20АСиденье с электроприводом (правое)
14FOG LP (FR)15АПротивотуманный свет (передний)
15H / LP (HI)15АФара (высокая)
16ЗАПАСНОЙ30Азапасной предохранитель
17ЗАПАСНОЙ20Азапасной предохранитель
18ЗАПАСНОЙ15Азапасной предохранитель
19ЗАПАСНОЙ10Азапасной предохранитель
20P / СИДЕНЬЕ (Л / С)30АСиденье с электроприводом (левое)
21AMP20АРадиоусилитель
22DRL15АДневной ходовой свет
23H / LP (Низкий-Правый)15АФара (ближний свет-правая)
24I / P B +30АВся электрическая система
25ЭКЮ10АБлок управления двигателем
26Инжектор10Афорсунка
27ECS15АЭлектронное управление подвеской
НАДДУВ40АДвигатель вентилятора
IGN 130АВыключатель зажигания
ABS 230ААнтиблокировочная тормозная система
АБС 130ААнтиблокировочная тормозная система
IGN 230АВыключатель зажигания
S / WARM30АПодогрев сиденья
H / LP (LO-LH)Реле фар (левый ближний свет)
ТОПЛИВНЫЙ НАСОСРеле топливного насоса
HORNРожковое реле
НАЧАЛОРеле пускового двигателя
A / CONРеле кондиционера
H / LP (HI)Реле фар (дальний свет)
FOG LP (FR)Реле противотуманных фар (переднее)
ХВОСТ LPРеле задних фонарей
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯРеле стеклоочистителя
ВАТТ60АГенератор, Аккумулятор
ALT150Aгенератор переменного тока
ОХЛАЖДЕНИЕ60АОхлаждающий вентилятор

Главный предохранитель

Расположение блоков предохранителей и реле Предохранители и реле KIA Amanti / Opirus (2004-2010) - схема 9
