Предохранители и реле KIA Venga (2010-2017)
Схемы относятся к указанным годам и вариантам KIA Venga (2010-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Схема предохранителей KIA Venga 2010-2017
Предохранители прикуривателя (розетка)расположены в блоке предохранителей панели приборов (см. предохранители «POWER OUTLET FRT» (передняя розетка и прикуриватель) и «POWER OUTLET RR» (задняя розетка, консольная розетка)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

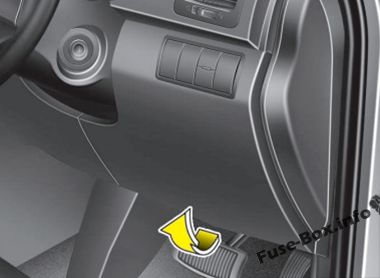

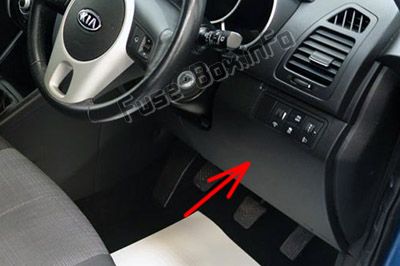

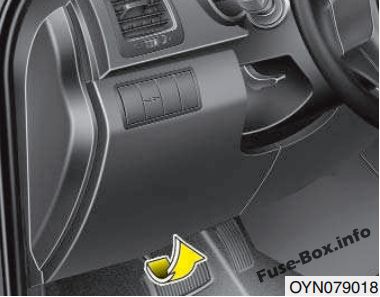

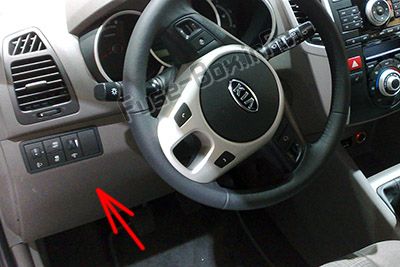

Приборная доска
Автомобили с левым рулем
Автомобили с правым рулем

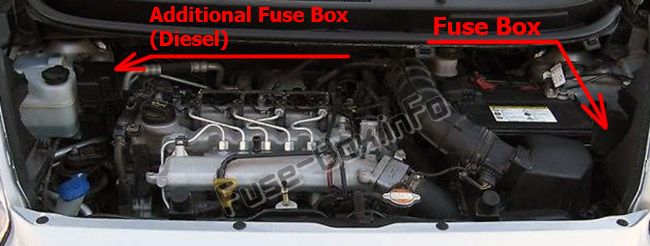

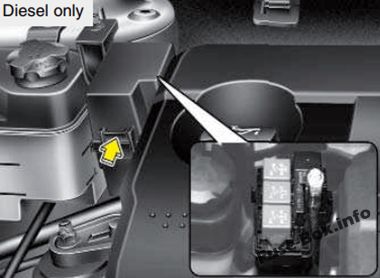

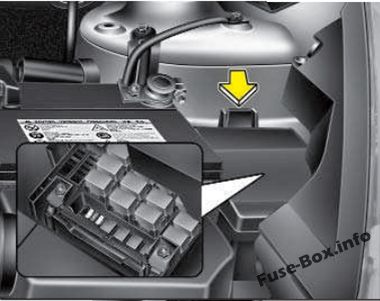

Моторного отсека
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
2010, 2011
2010, 2011
Назначение предохранителей в панели приборов (2010, 2011)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| НАЧАЛО | 10A | Запустить двигатель |
| ACC | 10A | Аудиосистема, маршрутный компьютер, привод наружного зеркала заднего вида |
| P/ВЫХОД ПЕРЕД. | 15A | Передняя розетка и прикуриватель |
| P/ВЫХОД ЗАДН. | 25A | Задняя розетка, консольная розетка |
| КЛАСТЕР | 10A | Комбинация приборов, BCM, бортовой компьютер, PDM, блок смарт-ключей |
| T/SIG | 10A | Многофункциональный переключатель света |
| ЭБУ 5 | 10A | ЭБУ, датчик расхода воздуха, датчик воды в топливе |
| TCU | 10A | Датчик скорости на входе, датчик скорости на выходе, датчик скорости |
| Б/УП LP | 10A | Резервный переключатель, переключатель блокировки, ДПАС |
| АБС 3 | 10A | Датчик скорости рыскания, ABS (ESP), переключатель ESP |
| СУМКА | 10A | ACU |
| A/СУМКА ИНД. | 10A | Кластер (индикатор подушки безопасности) |
| КАТУШКА ЗАЖИГАНИЯ | 15A | Катушка зажигания, конденсатор |
| IG1 | 10A | MDPS, модуль переключателя центральной панели, TPMS, RPAS, пусковой двигатель (ISG) |
| IG2 | 10A | Переключатель HLLD, привод HLLD, BCM, FATC, люк в крыше |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Передний стеклоочиститель |
| S/НАГРЕВАТЕЛЬ | 15A | Подогрев сиденья |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 25A | Задний стеклоочиститель |
| ДПМ 2 | 10A | PDM |
| ГТД ЗЕРКАЛО | 10A | Обогрев наружных зеркал |
| ВОГ НД ФРТ | 10A | Передняя противотуманная фара |
| ВОГ НД РР | 10A | Задний противотуманный фонарь |
| АУДИО | 20A | Аудио |
| КОМНАТА LP | 10A | Комнатный выключатель лампы |
| СТОП ЛП | 15A | Выключатель стоп-сигнала |
| ДПМ 1 | 25A | PDM |
| ДЕИЛЬЕР | 15A | Передний антиобледенитель |
| ДР ЛОК | 20A | Блокировка/разблокировка двери |
| СКЛАДНОЕ ЗЕРКАЛО | 10A | Переключатель складывания наружного зеркала заднего вида |
| ЛЮК | 20A | Люк на крыше |
| ХВОСТ ЛЕВЫЙ | 10A | Левый задний фонарь |
| ЗАДНЯЯ ЛП ПРАВАЯ | 10A | Правый задний фонарь |
| ОПАСНОСТЬ | 15A | Модуль переключения |
| P/WDW левый | 25A | Левый стеклоподъемник |
| П/ВДВ правый | 25A | Правый стеклоподъемник |
| БЕЗОПАСНОСТЬ P/WDW | 15A | Стеклоподъемник безопасности (водитель) |
Назначение предохранителей в моторном отсеке (2010, 2011)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| B+1 | 50A | Распределительная коробка I / P (ВОГ НД ФРТ 10A.ВОГ НД РР 10A, АУДИО 20A, КОМНАТА LP 10A, СТОП ЛП 15A, ДПМ 1 25A, ДЕИЛЬЕР 15A, ДР ЛОК 20A, FOLD G MIRR 10A, ЛЮК 20A, реле-задний фонарь , Предохранитель- ХВОСТ ЛЕВЫЙ 10A, ЗАДНЯЯ ЛП ПРАВАЯ 10A) |
| B+2 | 50A | Распределительная коробка I/P (ОПАСНОСТЬ 15A, реле стеклоподъемника, предохранитель-P/WDW левый 25A, П/ВДВ правый 25A, БЕЗОПАСНОСТЬ P/WDW 15A) |
| С/ВЕНТИЛЯТОР | 40A | Реле вентилятора охлаждения (высокий уровень), реле вентилятора охлаждения (низкий уровень) |
| ALT | 125А (бензин)/150А (дизель) | Генератор |
| АБС 2 | 40A | АБС. ЭСП |
| АБС 1 | 40A | АБС. ЭСП |
| RR HTD | 40A | Распределительная коробка I/P (реле заднего обогревателя) |
| ВОЗДУХОДУВКА | 40A | Двигатель вентилятора |
| MDPS | 80A | MDPS (усилитель руля с электроприводом) |
| IG2 | 40A | Выключатель зажигания (IG2, Старт) |
| ЭБУ 1 | 20A | ECU |
| F/НАСОС | 20A | Реле топливного насоса (бензин) |
| IG1 | 40A | Выключатель зажигания (IG1, аксессуар) |
| H/LP | 20A | Фара ближнего света |
| В/Н Н Н Л Н | 10A | Ближний свет левой фары |
| В/Н НЧ ПРАВ. | 10A | Ближний свет правой фары |
| H/LP HI | 20A | Фара дальнего света |
| HORN | 10A | Звуковой сигнал, звуковой сигнал охранной сигнализации, датчик батареи |
| ЭБУ 4 | 10A | ЭБУ (бензин) |
| ТОПЛИВО HTR | 30A | Подогреватель топливного фильтра (дизель) |
| А/КОН 1 | 10A | Реле системы кондиционирования воздуха |
| А/КОН2 | 10A | Система кондиционирования воздуха |
| ЭБУ 3 | 10A | Иммобилайзер, Выключатель Стоп, IMV, MPROP |
| ЭБУ 2 | 30A | ЭБУ 4 10 А, главное реле, предохранитель-ЭБУ 1 20 А, ЭБУ 3 10 А, ДАТЧИК 10 А, ФОРСУНКА 15 А |
| DRL | 10A | Дневной ходовой свет |
| ДАТЧИК | 10A | Бензин — реле системы кондиционирования воздуха, реле вентилятора системы охлаждения (высокая, низкая), положение распределительного вала, датчик, иммобилайзер, электромагнитный клапан продувки адсорбера, датчик кислорода вверх/вниз Дизель — реле системы кондиционирования воздуха, реле вентилятора системы охлаждения (высокая, низкая), лямбда-зонд Датчик |
| ИНЖЕКТОР | 15A | Бензин — форсунка №1-№4, реле топливного насоса, клапан управления маслом Дизель — электрический привод EGR, иммобилайзер, привод VGT, датчик положения коленчатого вала, реле свечи накаливания, реле ПТК ХТР 1 |
Панель предохранителей в моторном отсеке (только дизельный двигатель) (2010, 2011)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| GLOW | 80A | Свеча накаливания |
| ПТК ХТР 1 | 50A | PTC-нагреватель 1 |
| ПТК ХТР 2 | 50A | PTC-нагреватель 2 |
| ПТК ХТР 3 | 50A | Нагреватель PTC 3 |
2013, 2014
2013, 2014

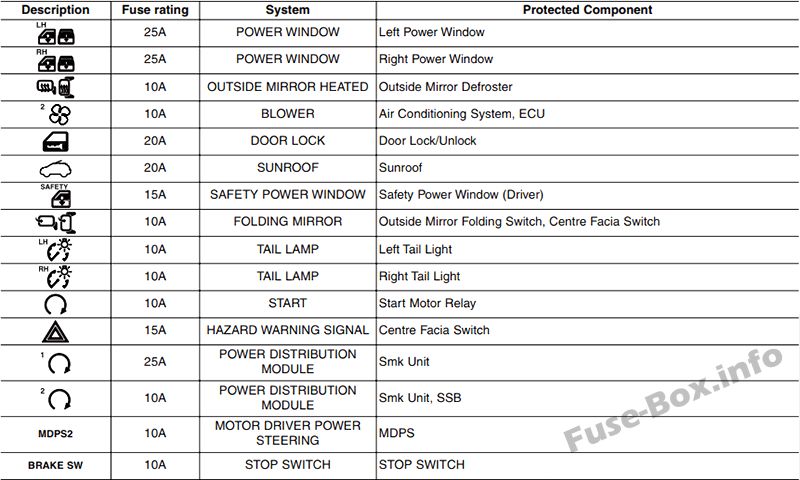

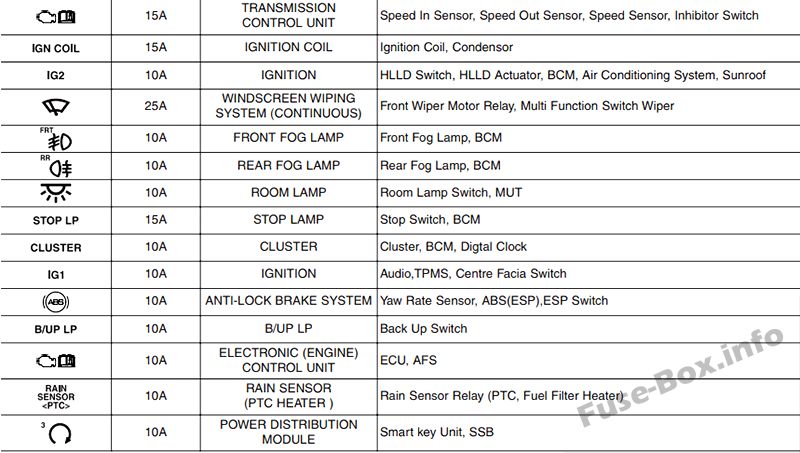

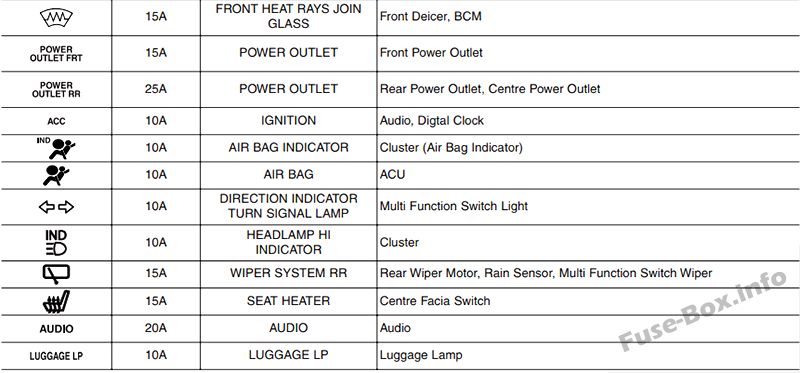

Назначение предохранителей в панели приборов (2013, 2014)

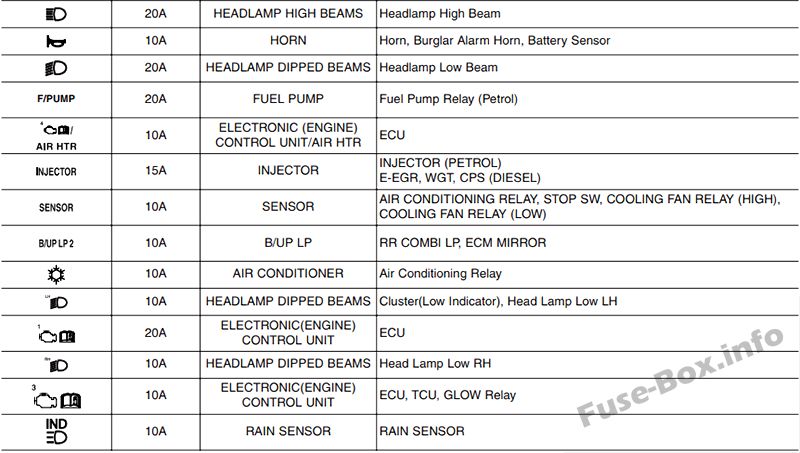

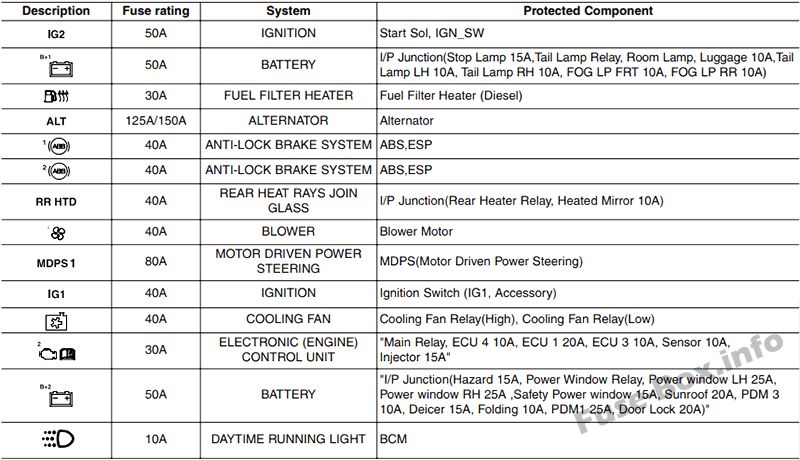

Назначение предохранителей в моторном отсеке (2013, 2014)

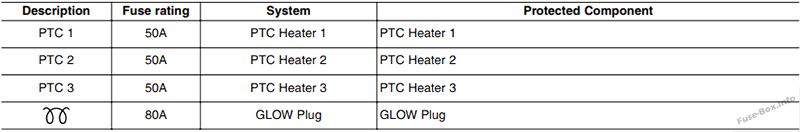

Панель предохранителей в моторном отсеке (только дизельный двигатель) (2013, 2014)
2015
2015

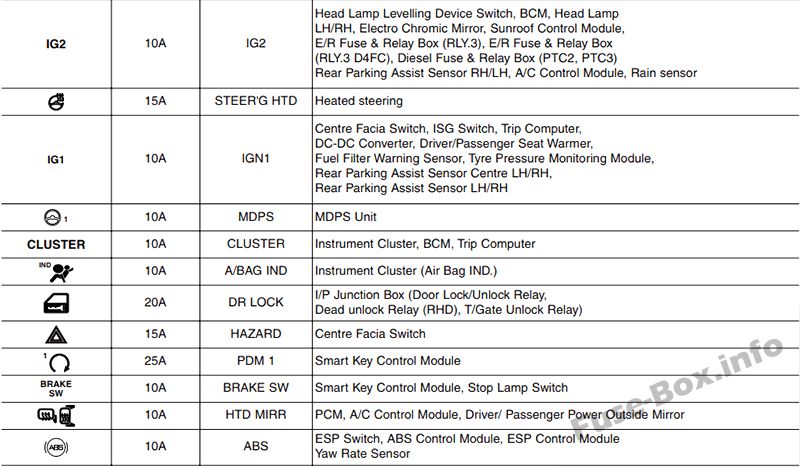

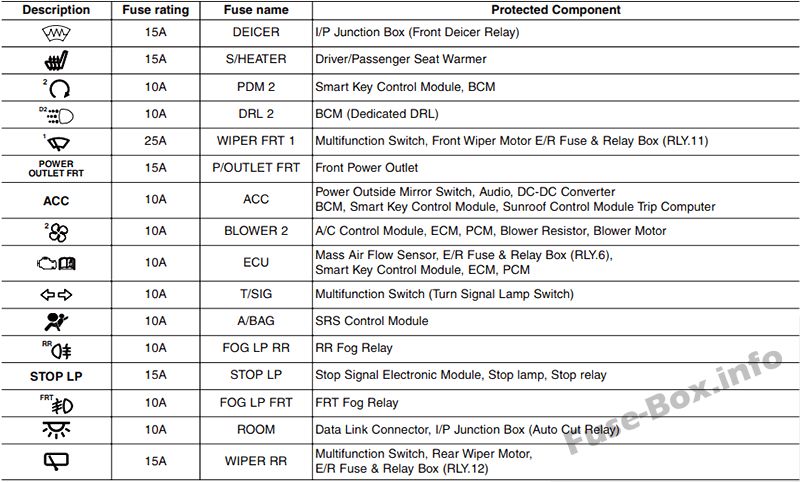

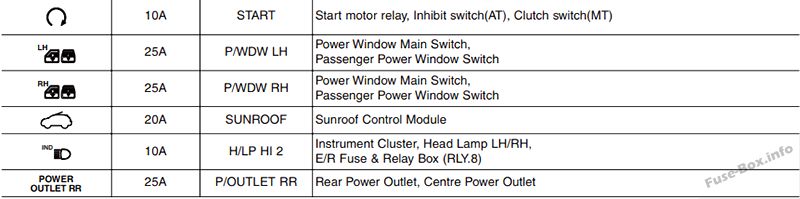

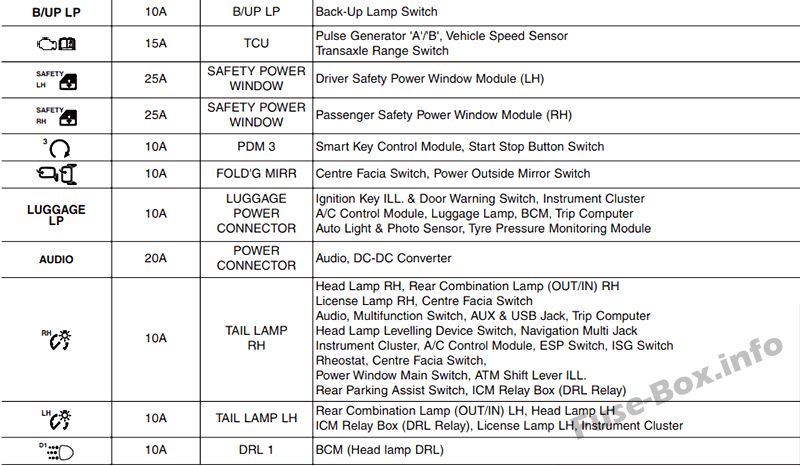

Назначение предохранителей в панели приборов (2015 г.)

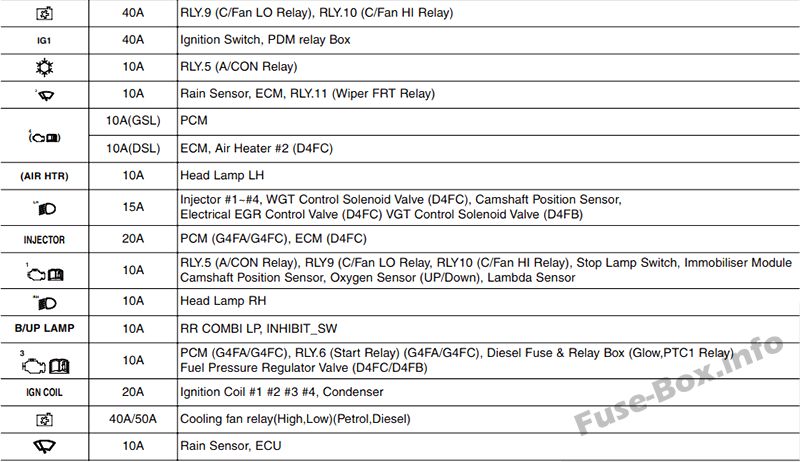

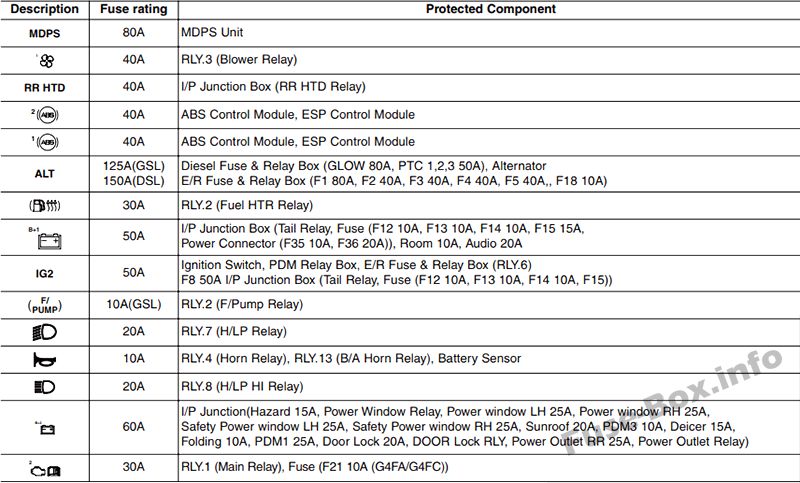

Назначение предохранителей в моторном отсеке (2015 г.)

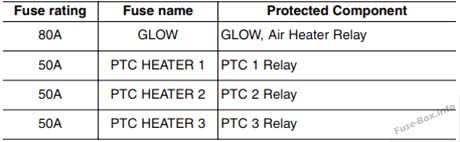

Панель предохранителей в моторном отсеке (только дизельный двигатель) (2015 г.)
2016
2016

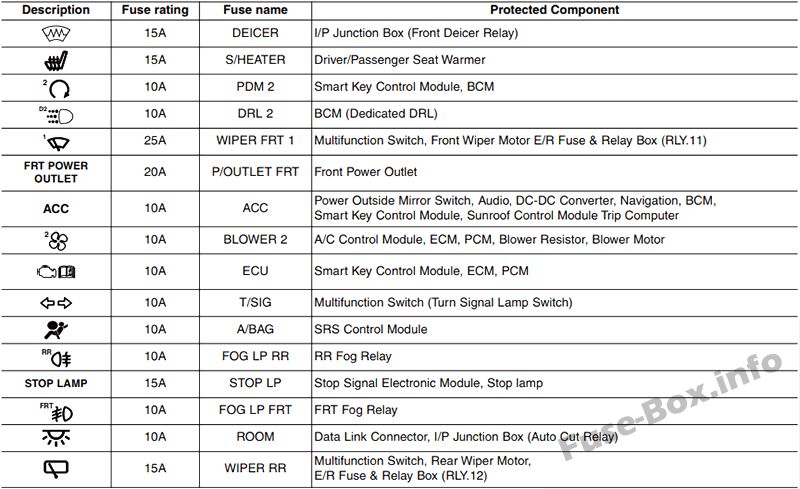

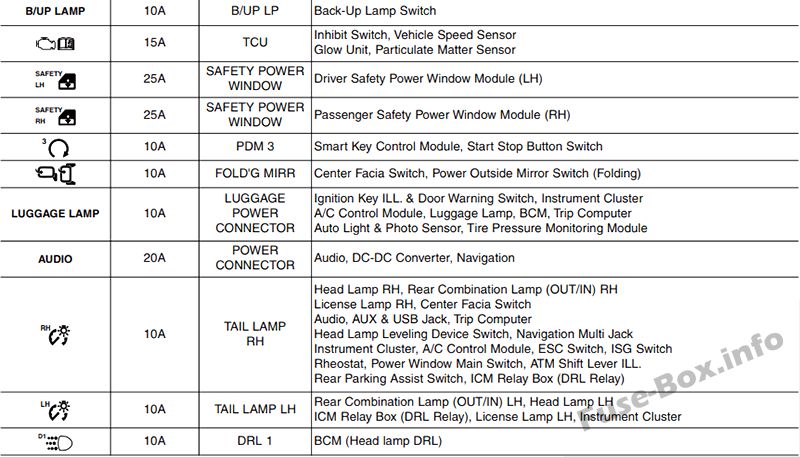

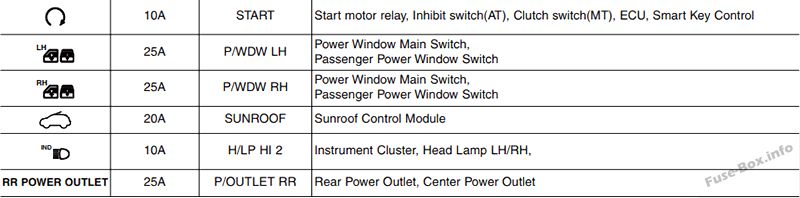

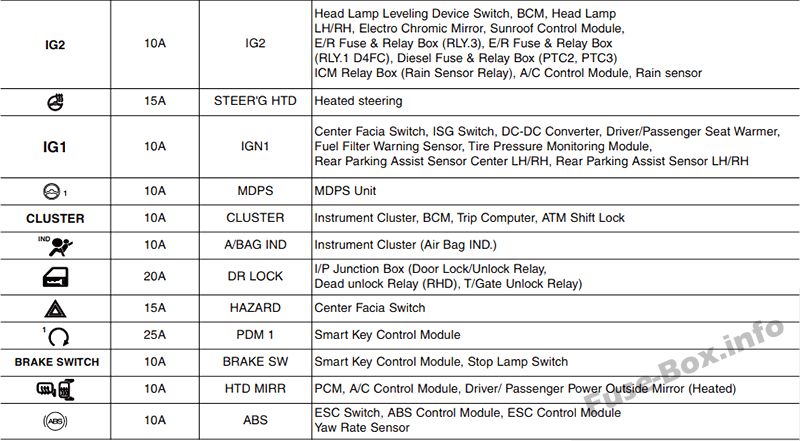

Назначение предохранителей в панели приборов (2016 г.)

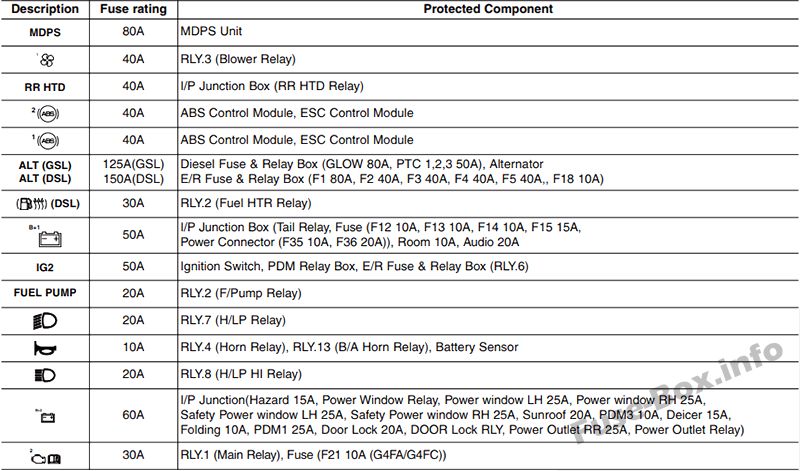

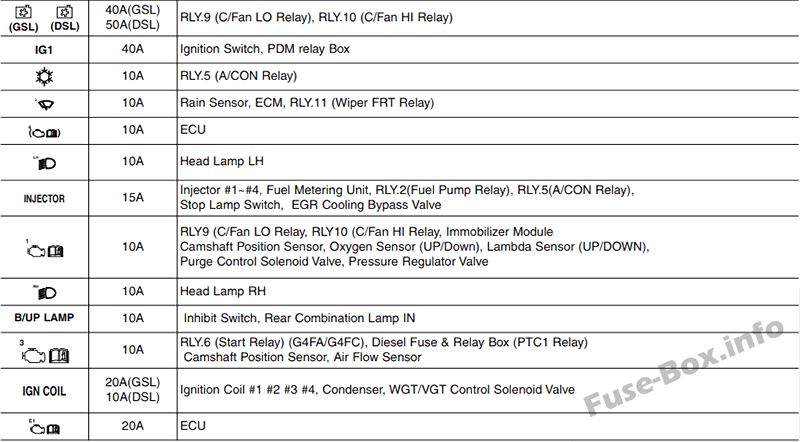

Назначение предохранителей в моторном отсеке (2016 г.)

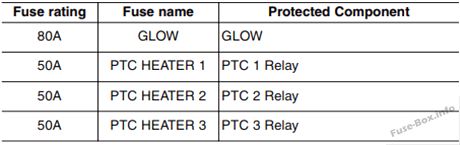

Панель предохранителей в моторном отсеке (только дизельный двигатель) (2016 г.)
