Предохранители и реле Kia Telluride (2020-..)
Схемы относятся к указанным годам и вариантам Kia Telluride (2020-..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Расположение предохранителей Киа Теллурайд 2020-…
Предохранители прикуривателя (розетка) в Kia Telluride расположены в блоке предохранителей моторного отсека (см. предохранители «РОЗЕТКА 2» (передняя розетка), «РОЗЕТКА 1» (багажная розетка) и «РОЗЕТКА 3» (задняя розетка)).
Оглавление
Блок предохранителей панели приборов
Блок предохранителей панели приборов

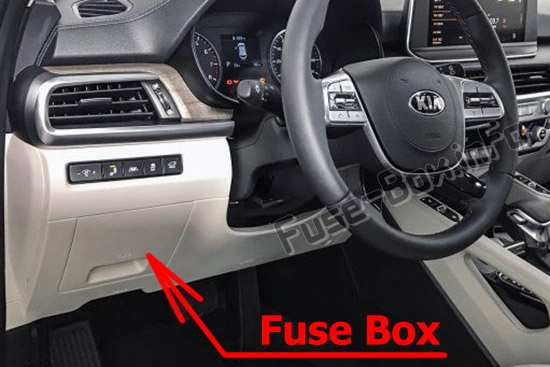

Расположение блока предохранителей
Он расположен за крышкой на панели приборов со стороны водителя.

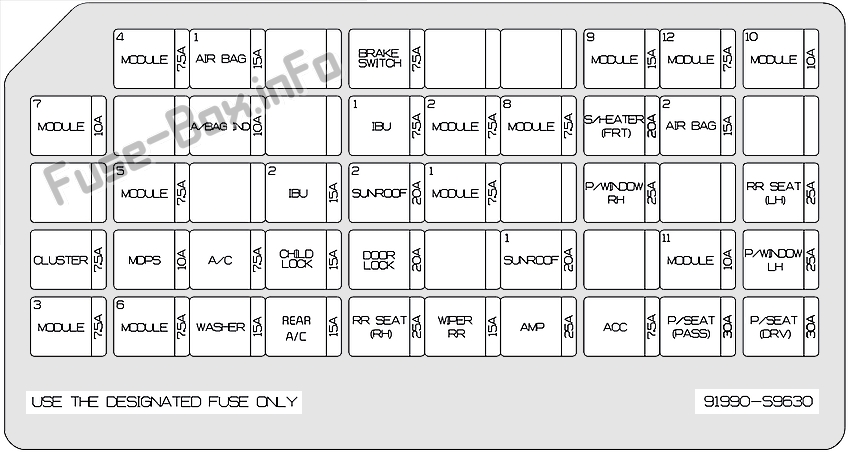

Схема блока предохранителей
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МОДУЛЬ 4 | 7,5 А | ATM (автоматическая коробка передач) Переключатель рычага переключения передач, выключатель стоп-сигнала, модуль двери водителя |
| ПОДУШКА БЕЗОПАСНОСТИ 1 | 15 A | Модуль управления SRS (дополнительной удерживающей системой), датчик присутствия пассажира |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 7,5 А | IBU (встроенный блок управления кузовным оборудованием), выключатель стоп-сигналов |
| МОДУЛЬ 9 | 15 A | Передний модуль управления кондиционером, низкий преобразователь постоянного тока в постоянный (аудио), модуль задней двери с электроприводом, модуль управления IMS водителя, модуль двери водителя, наружное зеркало с электроприводом водителя/пассажира, |
| МОДУЛЬ 12 | 7,5 А | Проекционный дисплей |
| МОДУЛЬ 10 | 10 A | Блок предупреждения о столкновении в слепых зонах, левый/правый, передний модуль управления кондиционером, задний модуль управления кондиционером, электрохромное зеркало, разъем канала передачи данных |
| ПОДУШКА БЕЗОПАСНОСТИ ИНД. | 10 A | Передний модуль управления кондиционером, комбинация приборов |
| МСБ 1 | 7,5 А | IBU (встроенный блок управления кузовом) |
| МОДУЛЬ 2 | 7,5 А | Система видеонаблюдения 360°, розетка инвертора переменного тока, блок инвертора переменного тока, модуль управления передним сиденьем с вентиляцией, модуль управления обогревателем переднего сиденья, модуль управления 2-го сиденья с вентиляцией, левый/правый, модуль управления обогревателем 2-го сиденья, левый/правый |
| МОДУЛЬ 8 | 7,5 А | Аварийный выключатель, датчик дождя, внешняя ручка смарт-ключа водителя/пассажира, блок управления лампой настроения, лампа настроения водителя/пассажира, лампа настроения двери водителя/пассажира, задняя лампа настроения Dooe, левая/правая |
| S/НАГРЕВАТЕЛЬ (ПЕРЕДНИЙ) | 20 A | Модуль управления вентиляцией переднего воздуха, модуль управления обогревателем переднего сиденья |
| ПОДУШКА БЕЗОПАСНОСТИ 2 | 15 A | Модуль управления SRS (дополнительная система пассивной безопасности) |
| МОДУЛЬ 5 | 7,5 А | Блок многофункциональной камеры, переключатель аварийной панели, IBU (встроенный блок управления кузовом), интеллектуальный радар круиз-контроля, индикатор рычага переключения передач ATM (автоматическая коробка передач), ECM 4WD (модуль управления двигателем), консольный переключатель, электрический переключатель стояночного тормоза |
| МСБ 2 | 15 A | IBU (встроенный блок управления кузовом) |
| ЛЮК 2 | 20 A | Контроллер заднего люка |
| МОДУЛЬ 1 | 7,5 А | IBU (встроенный блок управления кузовом) |
| П/ОКНО ПРАВ. | 25 A | Модуль электрического стеклоподъемника безопасности пассажира, модуль правого заднего безопасного стеклоподъемника |
| ЗАДНЕЕ СИДЕНЬЕ (ЛЕВОЕ) | 25 A | 2-й модуль управления левым сиденьем с вентиляцией, 2-й модуль управления подогревом сиденья, левый модуль, 2-й привод складывания наклона левого сиденья |
| КЛАСТЕР | 7,5 А | Комбинация приборов, проекционный дисплей |
| MDPS | 10 A | Блок MDPS (усилитель руля с электроприводом) |
| A/C | 7,5 А | Соединительный блок E / R (реле переднего вентилятора, реле заднего вентилятора, реле нагревателя PTC 1/2), передний модуль управления кондиционером, задний модуль управления кондиционером |
| БЛОКИРОВКА ОТ ДЕТЕЙ | 15 A | Блок реле ICM (модуль интегральной схемы) (реле блокировки/разблокировки от детей) |
| ЗАМОК | 20 A | Реле дверного замка, реле разблокировки двери, реле задней двери, реле разблокировки поворота |
| ЛЮК 1 | 20 A | Контроллер переднего люка |
| МОДУЛЬ 11 | 10 A | Датчик обнаружения пассажиров сзади |
| П/ОКНО ЛЕВ. | 25 A | Модуль электрического стеклоподъемника безопасности водителя, модуль заднего безопасного электрического стеклоподъемника, левый |
| МОДУЛЬ 3 | 7,5 А | IBU (встроенный блок управления кузовом) |
| МОДУЛЬ 6 | 7,5 А | Аудиосистема, головное устройство аудио/видео и навигации, низкочастотный преобразователь постоянного тока (аудио/усилитель), передний модуль управления кондиционером, электрохромное зеркало, клавиатура центральной панели, переключатель обогрева сиденья водителя/пассажира, переключатель обогрева сиденья водителя/пассажира LIN , модуль управления IMS водителя, переключатель заднего стеклоподъемника, левый/правый, модуль управления вентиляцией переднего воздуха, модуль управления обогревателем переднего сиденья, модуль управления вентиляцией 2-го сиденья, левый/правый, модуль управления обогревателем 2-го сиденья, левый/правый |
| ШАЙБА | 15 A | Многофункциональный переключатель |
| СИДЕНЬЕ ЗАДН. (ПРАВ.) | 25 A | 2-й правый модуль управления вентиляцией сиденья, 2-й модуль управления подогревом сиденья, правый модуль, 2-й правый привод складывания наклона спинки сиденья |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15 A | Реле заднего стеклоочистителя, двигатель заднего стеклоочистителя |
| AMP | 25 A | Низкий преобразователь постоянного тока в постоянный (AMP) |
| ACC | 7,5 А | IBU (встроенный блок управления кузовом), низкий преобразователь постоянного тока в постоянный (аудио/усилитель) |
| П/СИДЕНЬЕ (ПРОХОД) | 30 A | Ручной переключатель пассажирского сиденья |
| П/СИДЕНЬЕ (ДРВ) | 30 A | Модуль управления IMS водителя, ручной переключатель сиденья водителя |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

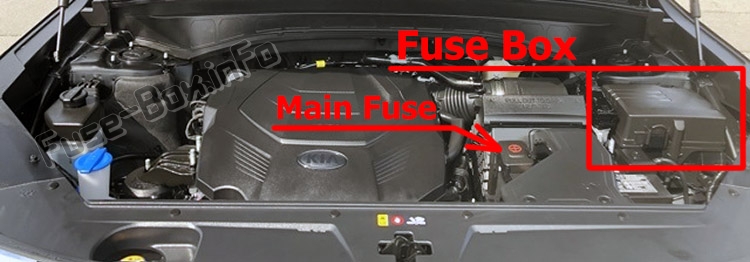

Расположение блока предохранителей

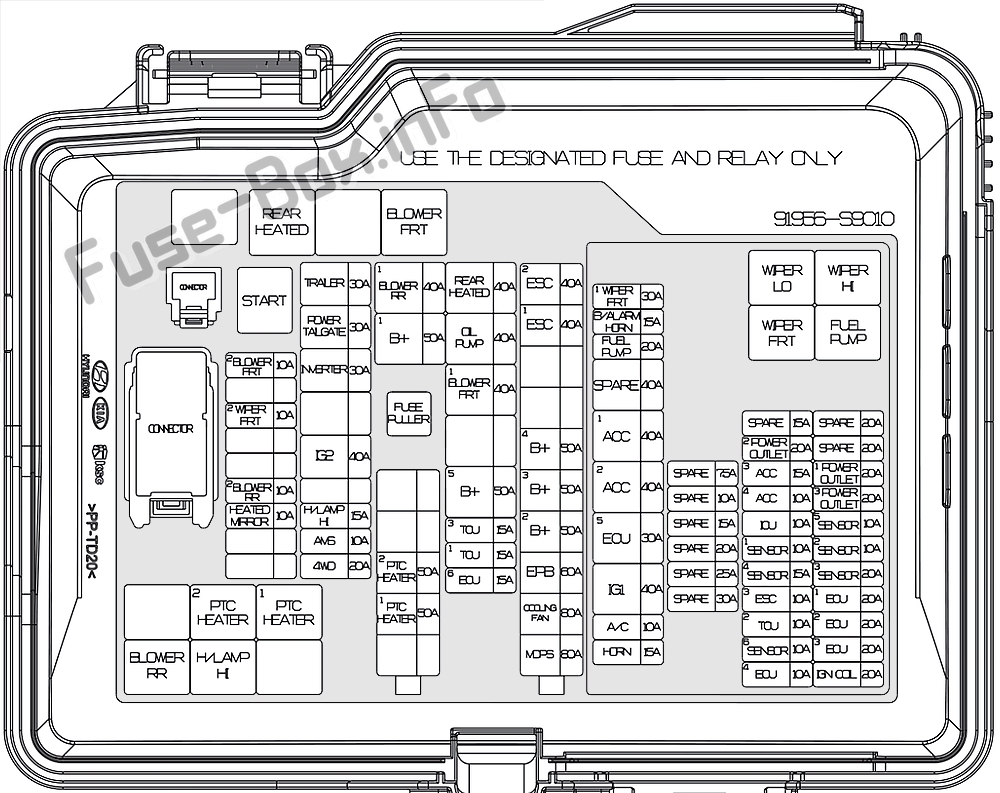

Схема блока предохранителей
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| MDPS | 80 A | Блок MDPS (усилитель руля с электроприводом) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | 80 A | Контроллер охлаждающего вентилятора |
| EPB | 60 A | Модуль ESC (электронный контроль устойчивости) |
| B+2 | 50 A | Соединительный блок интенсивной терапии (IPS 8/IPS 10/IPS 11/IPS 12/IPS 13/IPS 14/1 PS 15) |
| B+3 | 50 A | Соединительный блок ICU (предохранитель — П/ОКНО ЛЕВ., ЗАДНЕЕ СИДЕНЬЕ (ЛЕВОЕ), П/СИДЕНЬЕ (ДРВ), П/СИДЕНЬЕ (ПРОХОД), МОДУЛЬ 11) |
| B+4 | 50 A | Соединительный блок ICU (Предохранитель — МОДУЛЬ 8, S/ОБОГРЕВ (ПЕРЕД), П/ОКНО ПРАВ., AMP, ЛЮК 1) |
| ESC 1 | 40 A | Модуль ESC (электронный контроль устойчивости) |
| ЭСК 2 | 40 A | Модуль ESC (электронный контроль устойчивости) |
| НАГРЕВАТЕЛЬ PTC 1 | 50 A | Реле нагревателя 1 PTC |
| НАГРЕВАТЕЛЬ PTC 2 | 50 A | Реле нагревателя PTC 2 |
| ЭБУ 6 | 15 A | ЕСМ (модуль управления двигателем) |
| ТКУ 1 | 15 A | TCM (модуль управления коробкой передач) |
| ТЦУ 3 | 15 A | TCM (модуль управления коробкой передач) |
| B+5 | 50 A | Соединительный блок ICU (предохранитель — ЗАМОК ДВЕРИ, IBU (встроенный блок управления кузовным оборудованием) 1, IBU (встроенный блок управления кузовным оборудованием) 2, ВЫКЛЮЧАТЕЛЬ ТОРМОЗА, ЗАМОК ДЛЯ ДЕТЕЙ, ЗАДНЕЕ СИДЕНЬЕ (ПРАВОЕ), ЛЮК КРЫШИ 2) |
| ВОЗДУХОДУВКА ПЕРЕДНЯЯ 1 | 40 A | Реле вентилятора FRT |
| МАСЛЯНЫЙ НАСОС | 40 A | Инвертор электрического масляного насоса |
| СЗАДИ С ПОДОГРЕВОМ | 40 A | Реле заднего обогрева |
| B+1 | 50 A | Соединительный блок ICU (IPS 1/IPS 2/IPS 3/IPS 5/IPS 6/IPS 7, реле долговременной/кратковременной фиксации нагрузки) |
| ВОЗДУХОДУВКА РР 1 | 40 A | Реле заднего вентилятора |
| 4WD | 20 A | 4WD ECM (модуль управления двигателем) |
| AMS | 10 A | Датчик батареи |
| H/ЛАМПА ВЫСОКИЙ | 15 A | Реле H/лампы HI |
| IG2 | 40 A | Пусковое реле, блок печатной платы (реле IG2) |
| ИНВЕРТОР | 30 A | Блок инвертора переменного тока |
| ЗАДНЯЯ ЗАСЛОНКА С МОЩНОСТЬЮ | 30 A | Модуль хвостовых ворот с электроприводом |
| ТРЕЙЛЕР | 30 A | Соединитель прицепа |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10 A | Наружное зеркало с электроприводом для водителя/пассажира, передний модуль управления кондиционером |
| ВОЗДУХОДУВКА РР 2 | 10 A | Задний модуль управления кондиционером |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ 2 | 10 A | IBU (встроенный блок управления кузовом) |
| ВОЗДУХОДУВКА ПЕРЕДНЯЯ 2 | 10 A | Передний модуль управления кондиционером |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ 1 | 30 A | Реле стеклоочистителя FRT |
| B/СИГНАЛ СИГНАЛА | 15 A | B/реле звукового сигнала |
| ТОПЛИВНЫЙ НАСОС | 20 A | Реле топливного насоса |
| АКК 1 | 40 A | Реле АСС 1 |
| АКК 2 | 40 A | Реле АСС 2 |
| ЭБУ 5 | 30 A | Реле управления двигателем |
| IG1 | 40 A | Реле IG1 |
| A/C | 10 A | Реле кондиционера |
| HORN | 15 A | Реле звукового сигнала |
| РОЗЕТКА 2 | 20 A | Передняя розетка |
| АКК 3 | 15 A | Заднее USB-зарядное устройство, USB-зарядное устройство для багажа, USB-зарядное устройство для подушки сиденья водителя/пассажира |
| АКК 4 | 10 A | Переднее зарядное устройство USB, Заднее зарядное устройство USB RH |
| ICU | 10 A | Соединительный блок ICU (предохранитель — ACC) |
| ДАТЧИК 1 | 10 A | Реле топливного насоса |
| ДАТЧИК 4 | 15 A | Клапан закрытия адсорбера, кислородный датчик №1/№2/№3/№4 |
| ЭСК 3 | 10 A | Разъем канала передачи данных, модуль ESC (электронный контроль устойчивости) |
| ТЦУ 2 | 10 A | TCM (модуль управления коробкой передач), переключатель диапазонов коробки передач |
| ДАТЧИК 6 | 10 A | Инвертор электрического масляного насоса |
| ЭБУ 4 | 10 A | ЕСМ (модуль управления двигателем) |
| РОЗЕТКА 1 | 20 A | Розетка для багажа |
| РОЗЕТКА 3 | 20 A | Задняя розетка |
| ДАТЧИК 5 | 10 A | Соленоид масляного насоса |
| ДАТЧИК 2 | 10 A | Реле кондиционера, электромагнитный клапан управления продувкой, клапан управления маслом №1/№2/№3/№4 (впуск/выпуск), регулируемый электромагнитный клапан впуска №1/№2, электронный термостат |
| ДАТЧИК 3 | 20 A | Контроллер охлаждающего вентилятора |
| ЭБУ 1 | 20 A | ЕСМ (модуль управления двигателем) |
| ЭБУ 2 | 20 A | ЕСМ (модуль управления двигателем) |
| ЭБУ 3 | 20 A | ЕСМ (модуль управления двигателем) |
| КАТУШКА ЗАЖИГАНИЯ | 20 A | Катушка зажигания #l/#2/#3/#4/#5/#6 |
| Имя реле | Type | |
| Вентилятор FRT | MINI | |
| Сзади с подогревом | MINI | |
| Начинать | МИКРО | |
| PTC-нагреватель 1 | МИКРО | |
| PTC-нагреватель 2 | МИКРО | |
| H/ЛАМПА ВЫСОКИЙ | МИКРО | |
| Вентилятор РР | МИКРО | |
| Вайпер Ло | МИКРО | |
| Дворник привет | МИКРО | |
| Стеклоочиститель FRT | МИКРО | |
| ТОПЛИВНЫЙ НАСОС | МИКРО |

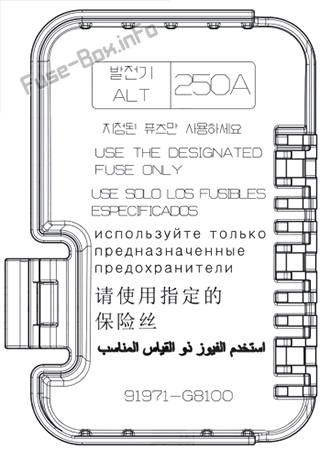

Клемма аккумулятора (главный предохранитель 250 А)
