Предохранители и реле KIA Stonic (2018-2019..)
Схемы относятся к указанным годам и вариантам KIA Stonic (2018-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Расположение предохранителей KIA Stonic 2018-2019…
Предохранители прикуривателя (розетки) в KIA Stonic расположены в блоке предохранителей панели приборов (см. предохранители «POWER OUTLET» и «C/LIGHTER»).
Оглавление
Расположение блока предохранителей

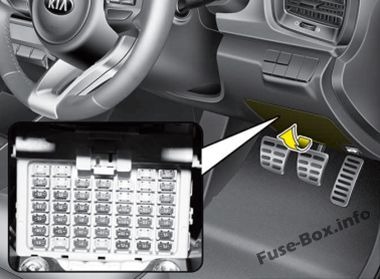

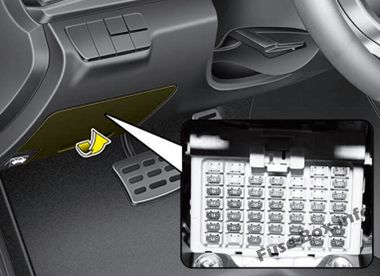

Приборная доска

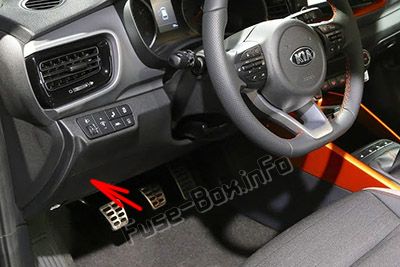

Автомобили с левым рулем

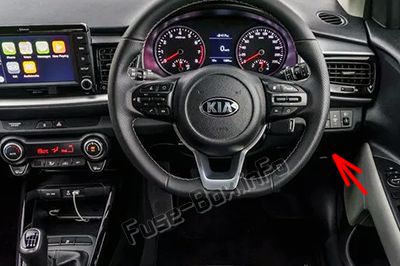

Автомобили с правым рулем

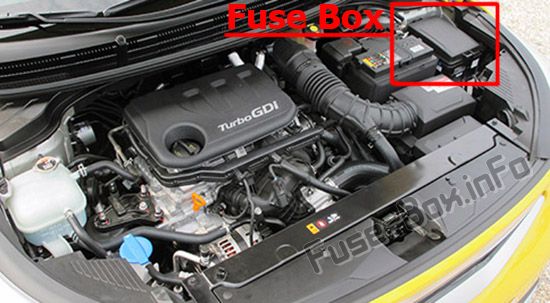

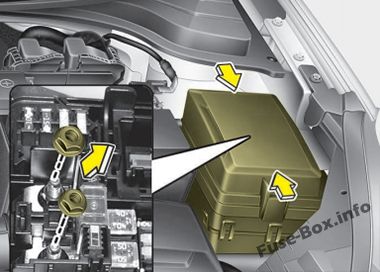

Моторного отсека
Схемы блока предохранителей
2018

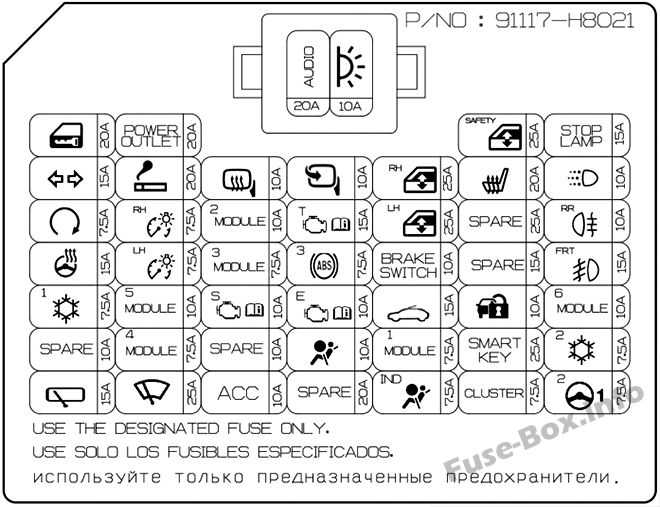

Приборная доска

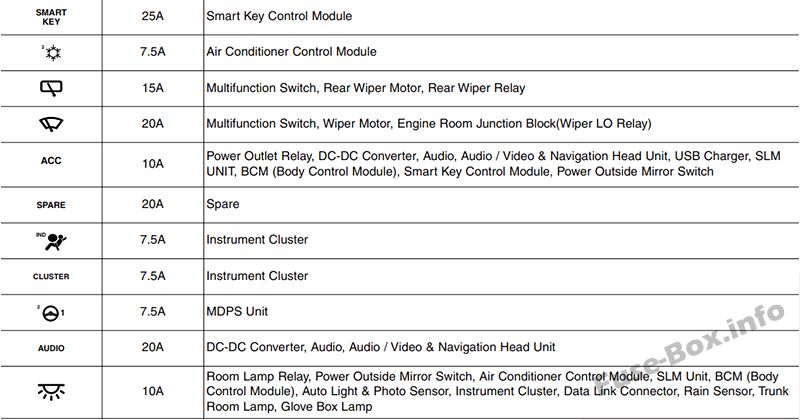

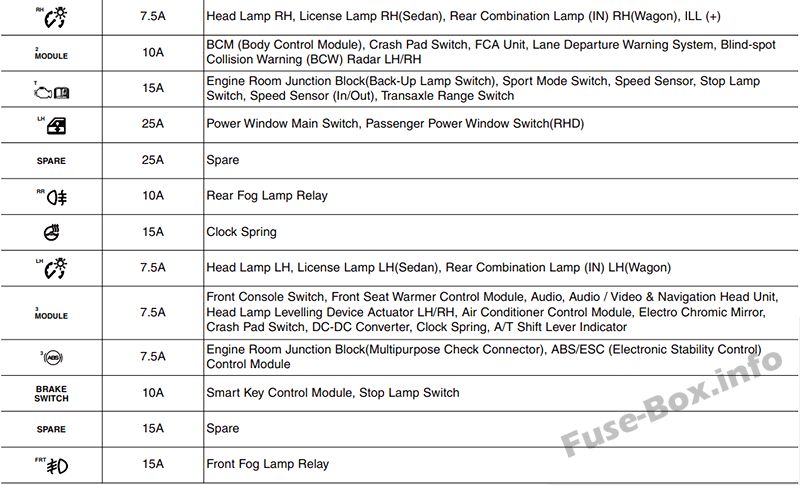

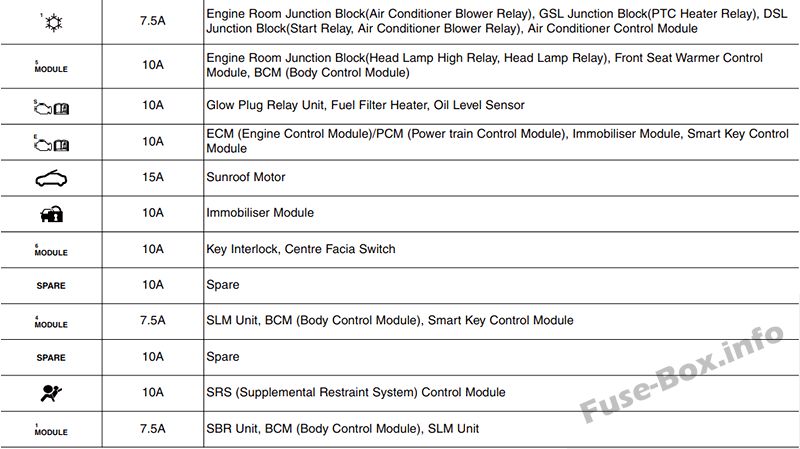

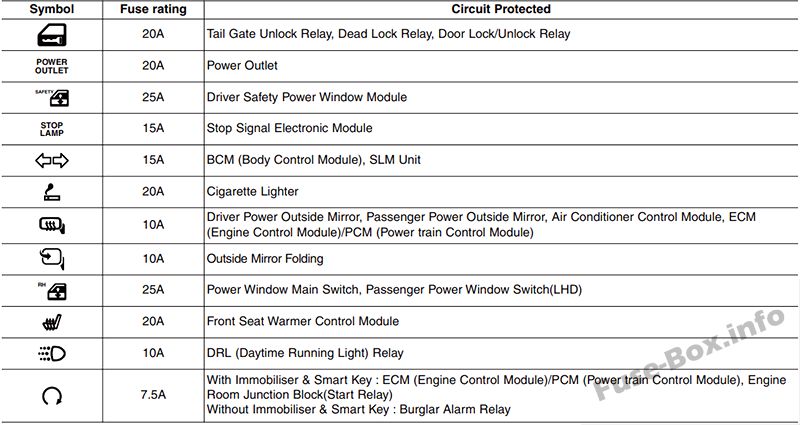

Назначение предохранителей в панели приборов (2018 г.)

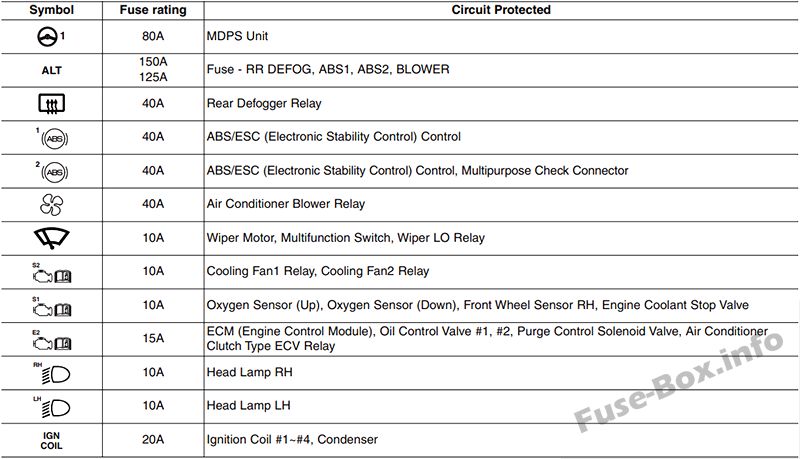

Моторный отсек (1,2 л (бензин)

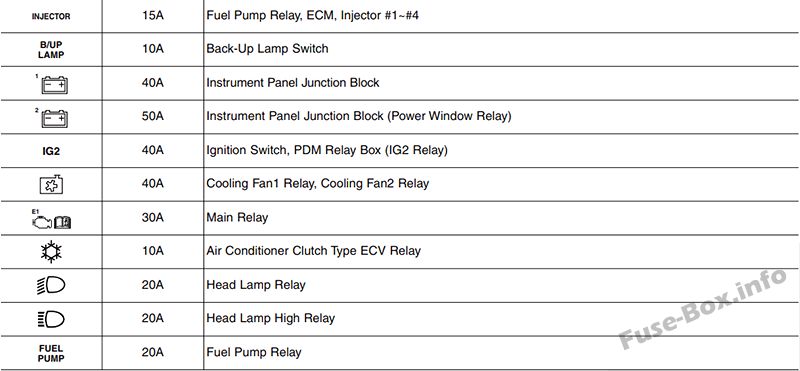

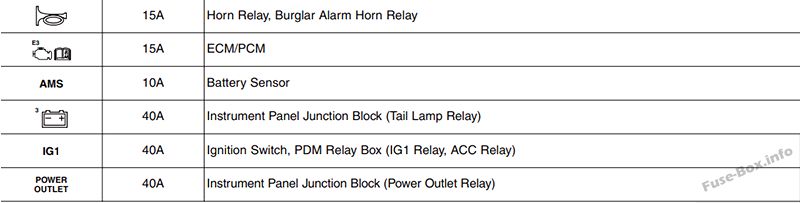

Назначение предохранителей в моторном отсеке (1,2 л (бензин)) (2018 г.)

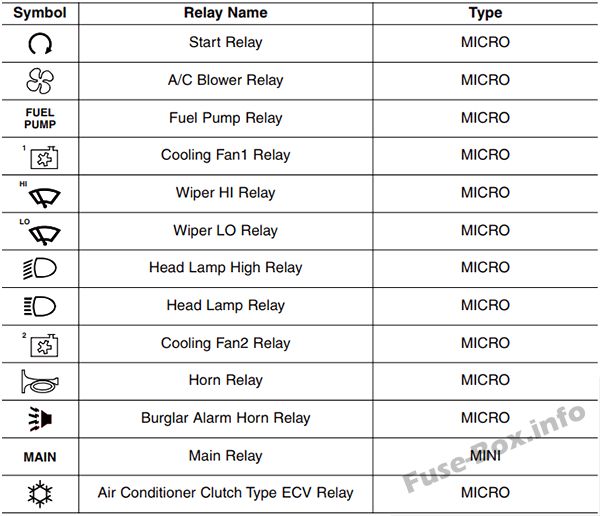

Реле (Kappa 1.2L MPI (бензин))

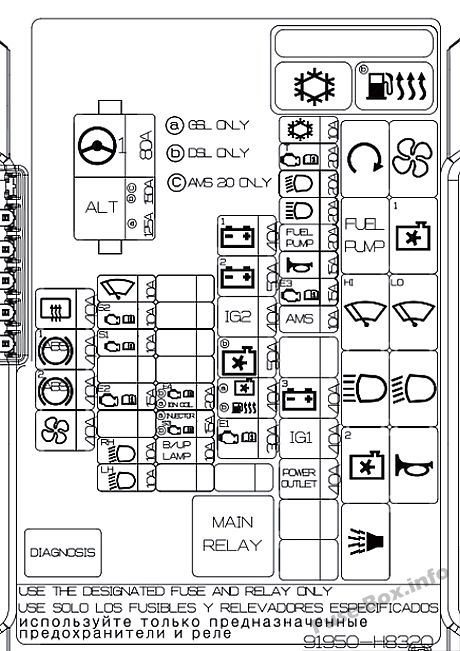

Моторный отсек (бензин 1,4 л)

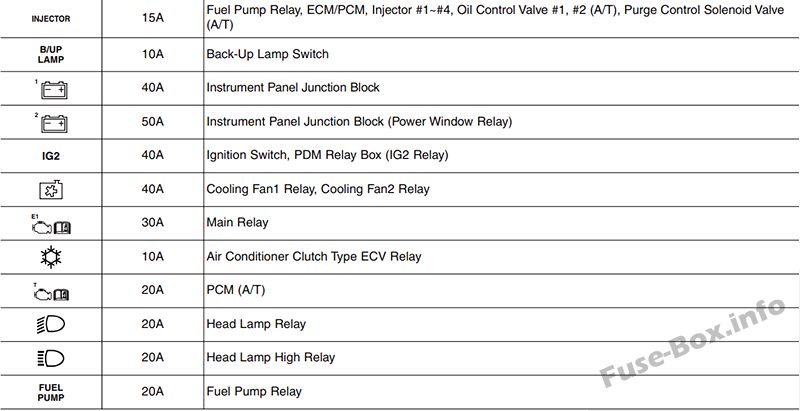

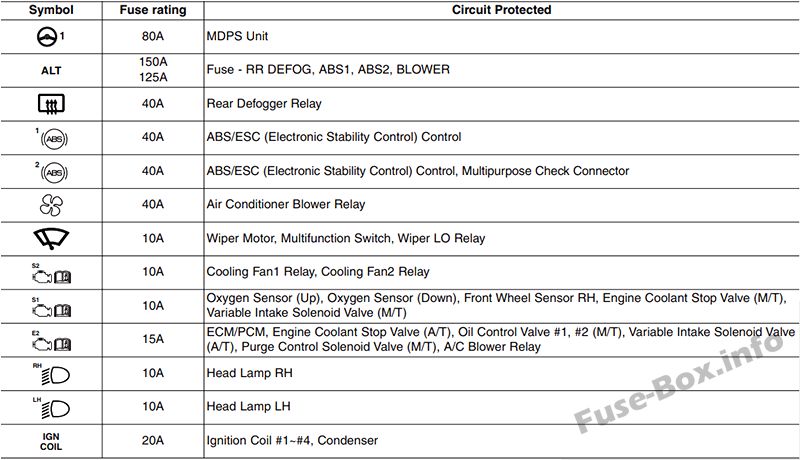

Назначение предохранителей в моторном отсеке 1.4L (бензин)) (2018)

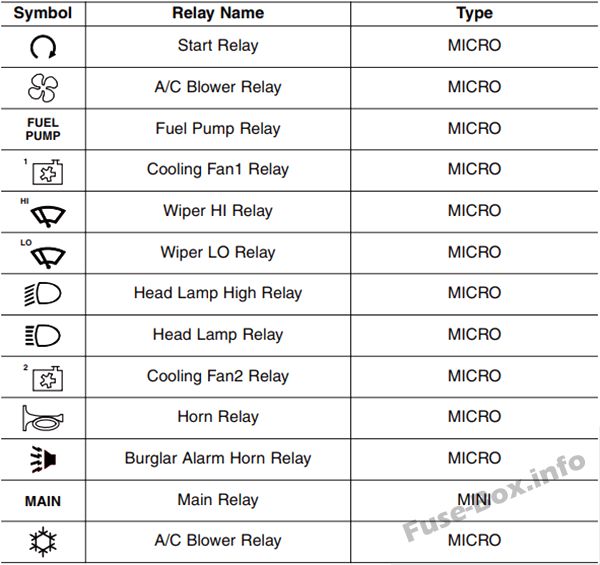

Реле (Kappa 1.4L MPI (бензин))
Моторный отсек (U-II 1,6 л дизель)

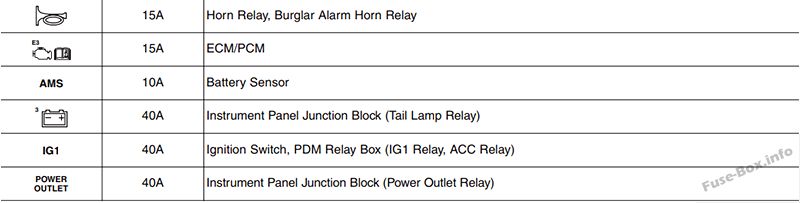

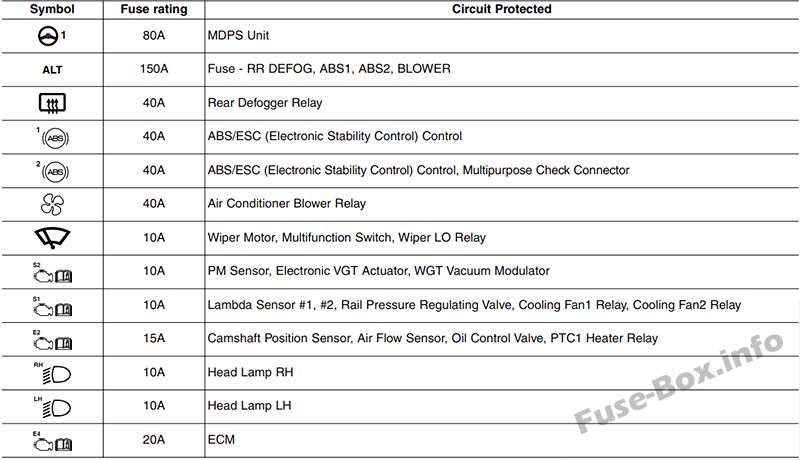

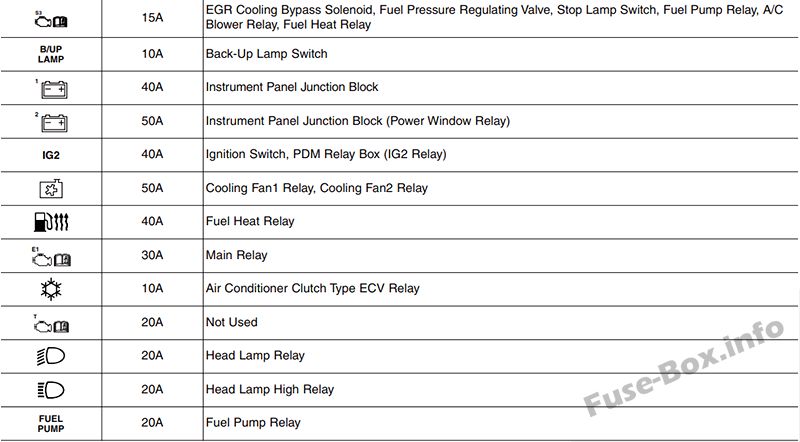

Назначение предохранителей в моторном отсеке (Двигатель У-II 1,6 л (Дизель)) (2018 г.)

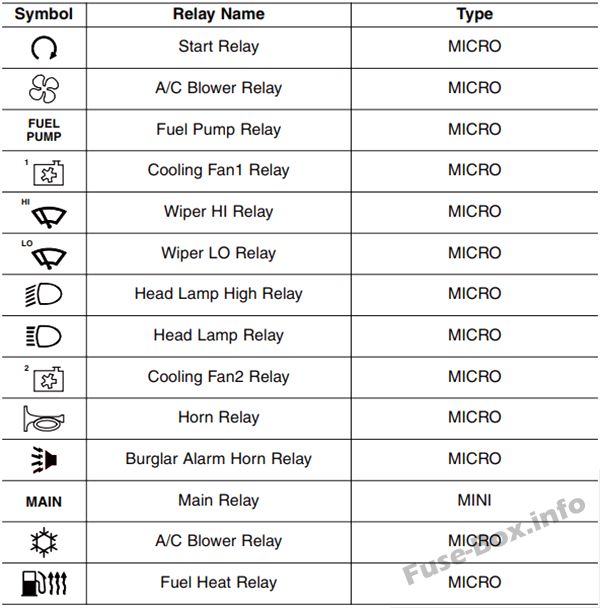

Реле (двигатель U-II 1,6 л (дизель))

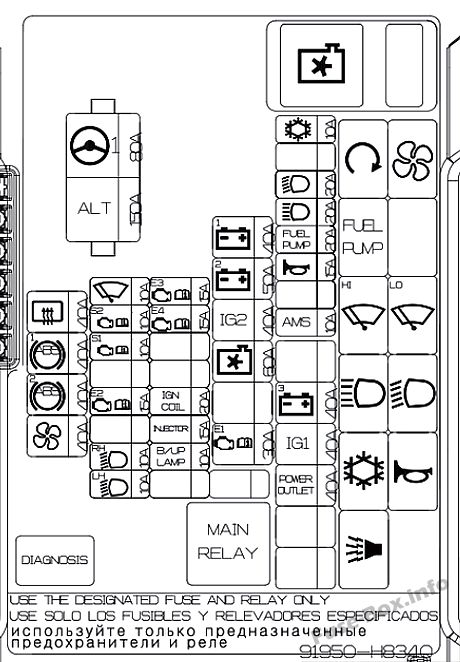

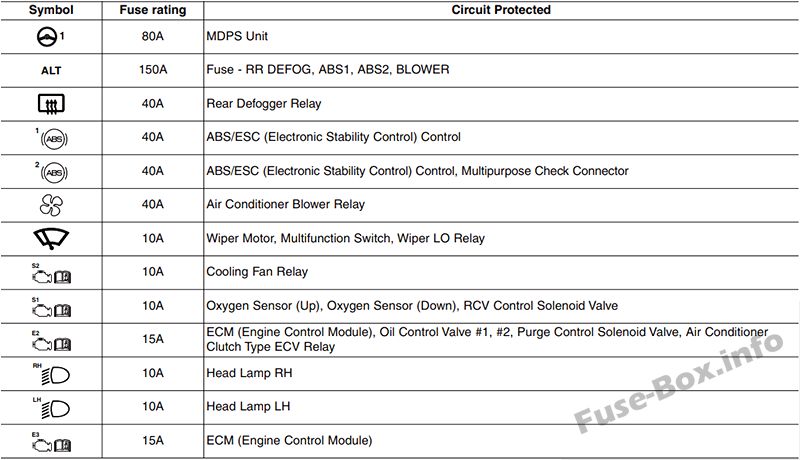

Моторный отсек (1,0 л T-GDI бензин)

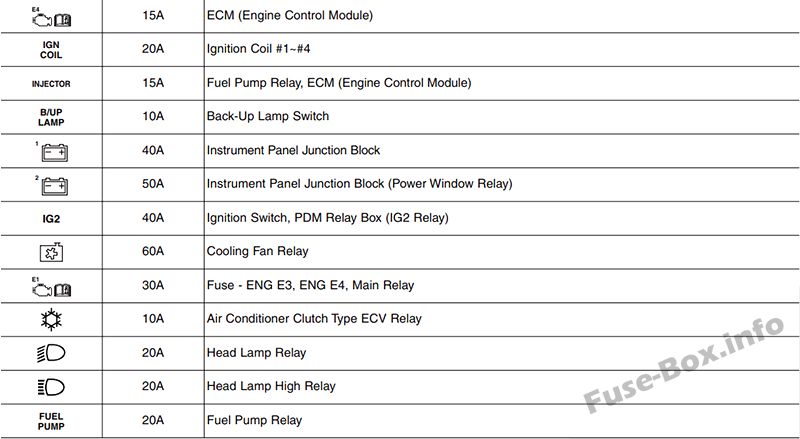

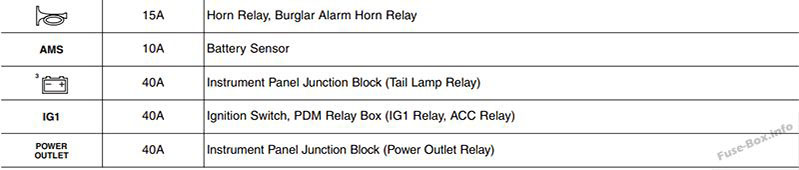

Назначение предохранителей в моторном отсеке (Kappa 1.0L T-GDI) (2018)

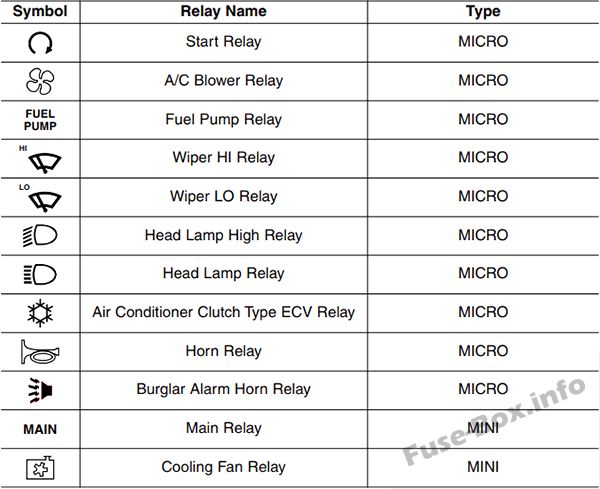

Реле (Kappa 1.0L T-GDI (бензин))

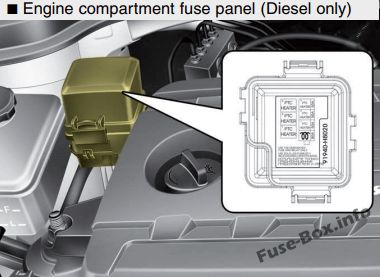

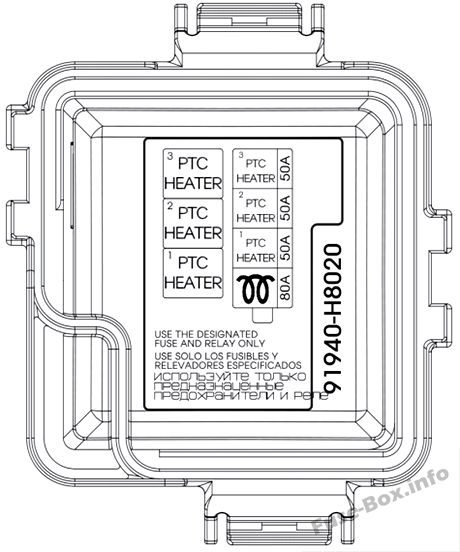

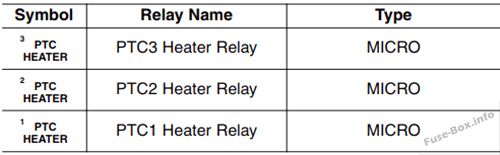

Моторный отсек (только дизель)

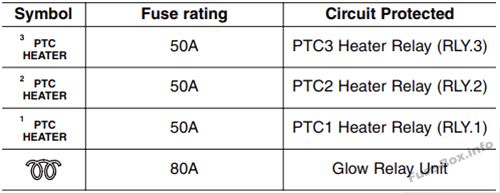

Назначение предохранителей в моторном отсеке (только дизель)) (2018)

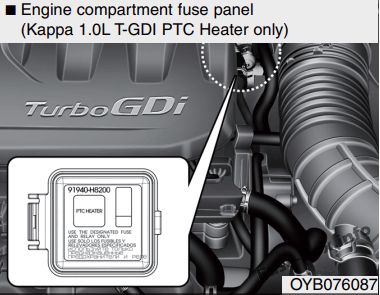

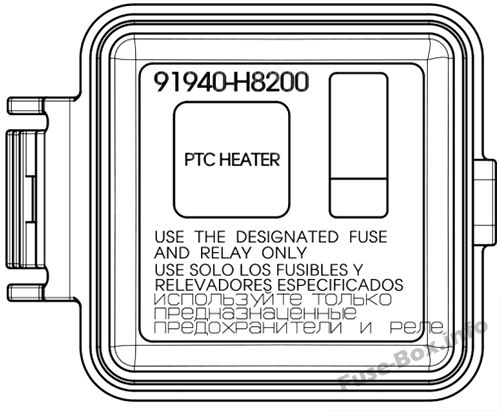

Моторный отсек (только обогреватель Kappa 1,0 л T-GDI PTC)
