Предохранители и реле KIA Carens (RP 2014-2019 ..)
Схемы относятся к указанным годам и вариантам KIA Carens (RP 2014-2019 ..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Оглавление
В этой статье мы рассматриваем KIA Carens (RP) третьего поколения, выпускаемые с 2014 года по настоящее время. Здесь вы найдете схемы блоков предохранителей KIA Carens 2014, 2015, 2016, 2017, 2018 и 2019 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей

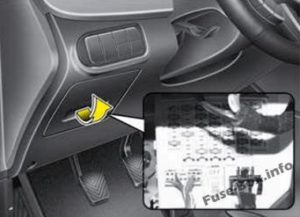

Приборная доска

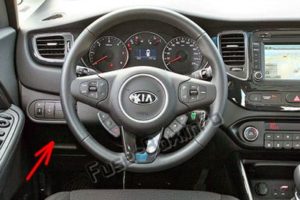

Автомобили с левым рулем

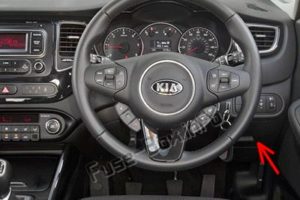

Автомобили с правым рулем

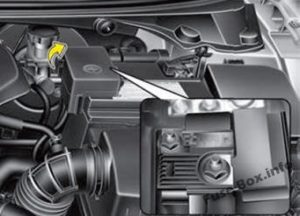

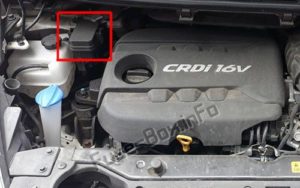

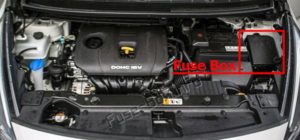

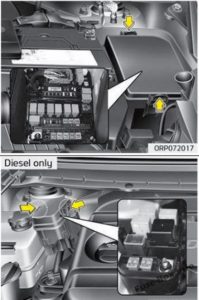

Моторного отсека
Дополнительная панель (Дизель)
Главный предохранитель
Схемы блока предохранителей
2014, 2015

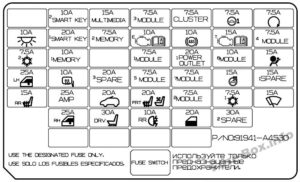

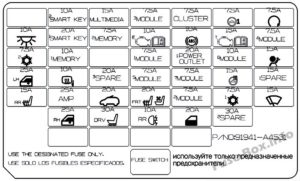

Приборная доска

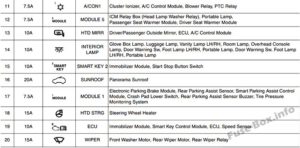

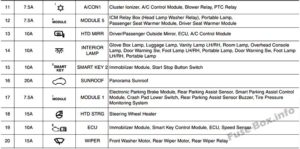

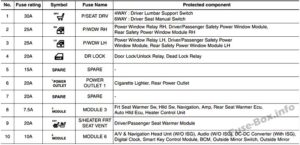

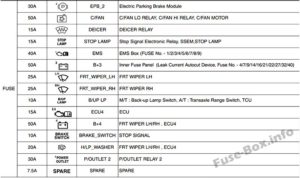

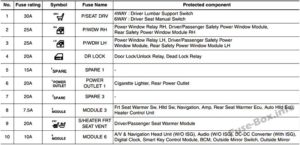

Назначение предохранителей в щитке приборов (2014, 2015)

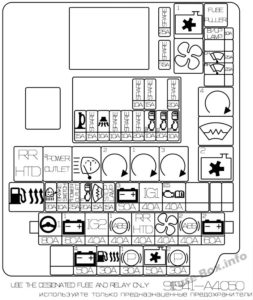

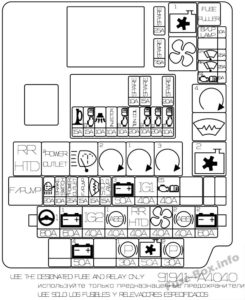

Моторный отсек (бензин)

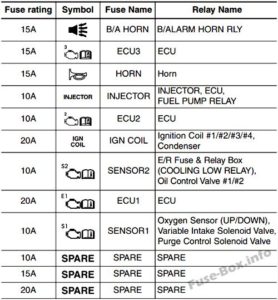

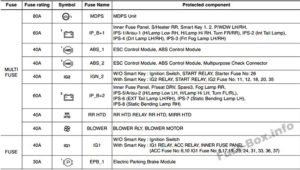

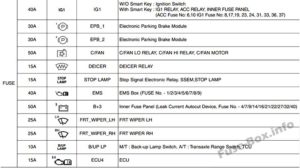

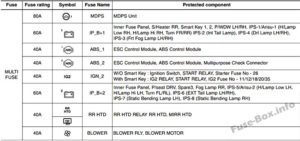

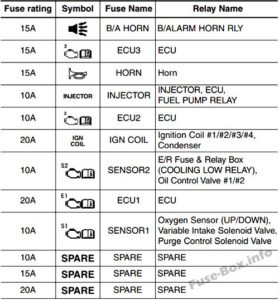

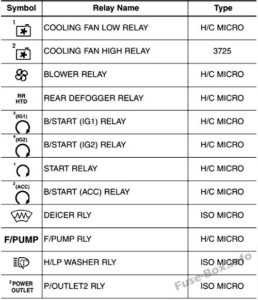

Назначение предохранителей в моторном отсеке (бензин) (2014, 2015)
Моторный отсек (дизель)

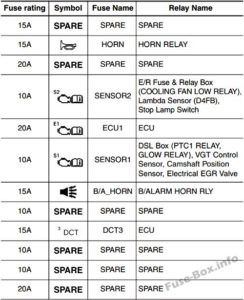

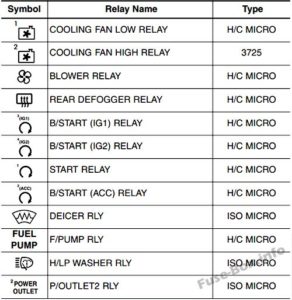

Назначение предохранителей в моторном отсеке (дизель) (2014, 2015)

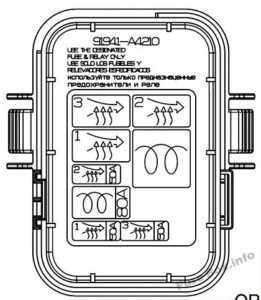

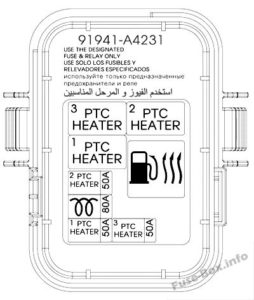

Дополнительная панель предохранителей (только для дизельного двигателя)
Назначение предохранителей в дополнительной панели предохранителей (2014, 2015)
2016
Приборная доска
Назначение предохранителей в щитке приборов (2016)
Моторный отсек (бензин)

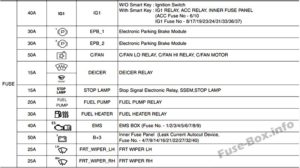

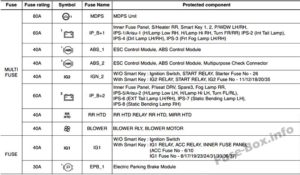

Назначение предохранителей в моторном отсеке (бензин) (2016)
Моторный отсек (дизель)

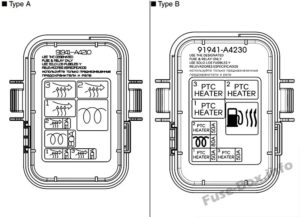

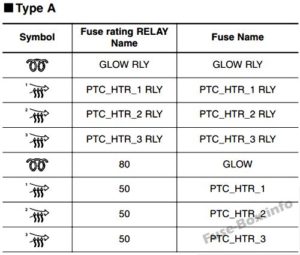

Наберите “А

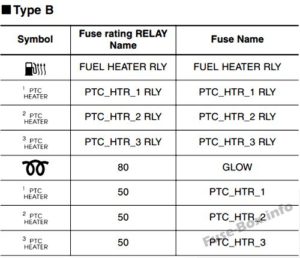

Тип B

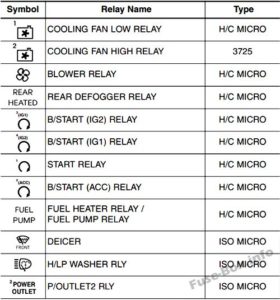

Назначение предохранителей в моторном отсеке (дизель) (2016 г.)
Дополнительная панель предохранителей (только для дизельного двигателя)
Назначение предохранителей в дополнительной панели предохранителей (2016 г.)
2017, 2018
Приборная доска
Назначение предохранителей в щитке приборов (2017, 2018)

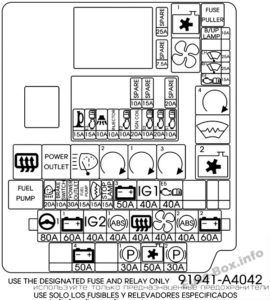

Моторный отсек (бензин)

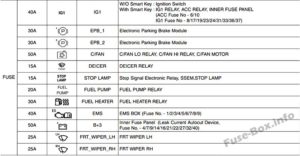

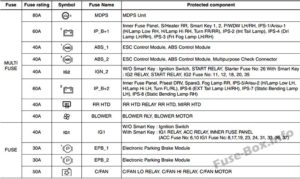

Назначение предохранителей в моторном отсеке (бензин) (2017, 2018)
Моторный отсек (дизель)
Назначение предохранителей в моторном отсеке (дизель) (2017, 2018)
Дополнительная панель предохранителей (только для дизельного двигателя)

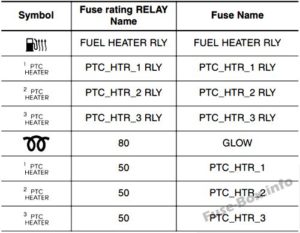

Назначение предохранителей в дополнительной панели предохранителей (2017, 2018)
