Предохранители и реле KIA Cee’d (ED 2007-2012)

Схемы относятся к указанным годам и вариантам KIA Cee’d (ED 2007-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.

Расположение блоков предохранителей и реле Предохранители и реле KIA Cee’d (ED; 2007-2012)

В этой статье мы рассмотрим KIA Cee’d (ED) первого поколения, выпускавшиеся с 2007 по 2012 годы. Здесь вы найдете схемы блоков предохранителей KIA Ceed 2010 и 2011 годов , получите информацию о расположении панелей предохранителей внутри автомобиля. , и узнайте о назначении каждого предохранителя (расположение предохранителей).

Расположение блока предохранителей

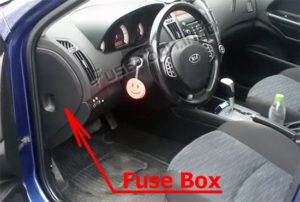

Приборная доска

Расположение блоков предохранителей и реле Предохранители и реле KIA Cee’d (ED; 2007-2012) - схема 1

Автомобили с левым рулем

Расположение блоков предохранителей и реле Предохранители и реле KIA Cee’d (ED; 2007-2012) - схема 2

Автомобили с правым рулем

Расположение блоков предохранителей и реле Предохранители и реле KIA Cee’d (ED; 2007-2012) - схема 3

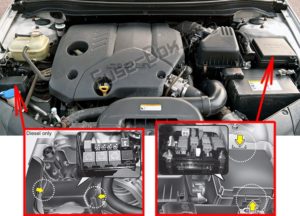

Моторного отсека

Расположение блоков предохранителей и реле Предохранители и реле KIA Cee’d (ED; 2007-2012) - схема 4



Назначение предохранителей на приборной панели

ОписаниеРейтинг усилителяЗащищенный компонент
НАЧАЛО10АСоленоид пускового двигателя
A / CON SW10АКондиционер
HTD MIRR10АВнешний вид обогревателя зеркал
СИДЕНЬЕ HTR15АПодогрев сиденья
A / CON10АКондиционер
НАЛОБНЫЙ ФОНАРЬ10АФара
ПЕРЕДНИЙ дворник25АСтеклоочиститель (передний)
ЗАДНИЙ дворник15АЗадний стеклоочиститель
ДХО ВЫКЛ.–Дневной свет выключен
RR FOG10АПротивотуманный свет (задний)
P / WDW (левый)25АСтеклоподъемник (слева)
ЧАСЫ10АЧасы
С / ЗАЖИГАЛКОЙ15АЗажигалка
ЗАМОК DR20АЛюк, Замок / отпирание дверей
антиобледенитель15АПередний антиобледенитель
СТОП15АВыключатель стоп-сигнала
КОМНАТА LP15АКомнатная лампа
AUDIO15ААудио, бортовой компьютер
Т / LID15АЗадняя дверь, Складывающееся зеркало
БЕЗОПАСНОСТЬ P / WDW RH25АСтеклоподъемник безопасности (правый)
БЕЗОПАСНОСТЬ P / WDW LH25АСтеклоподъемник безопасности (слева)
P / WDW (RH)25АСтеклоподъемник (справа)
P / ВЫХОД15АРозетка
Т / SIG10АМодуль переключателя
A / BAG IND10АИндикатор подушки безопасности
Кластер10АКластер, TPMS
СУМКА15АВоздушная подушка
ХВОСТ ПРАВЫЙ10АЗадний фонарь (правый)
ХВОСТ ЛЕВЫЙ10АЗадний фонарь (левый)
ЭУР15АГидроусилитель руля
RR_P / OUTLET15АЗадняя розетка



Назначение предохранителей в моторном отсеке

ОписаниеРейтинг усилителяЗащищенный компонент
В + 250АРаспределительная коробка приборной панели (S / ROOF 20A, DR LOCK 20A, STOP 15A, T / LID 15A, разъем питания – ROOM 10A, AUDIO 15A, DEICER 15A, RR P / OUTLET 15A)
В + 150АРаспределительная коробка приборной панели (реле – электрический стеклоподъемник, предохранитель – P / WDW LH 25A, P / WDW RH ​​25A, HAZARD 15A), RR FOG 10A, реле – задний фонарь, предохранитель – TAIL LH 10, TAIL RH 10A)
С / ВЕНТИЛЯТОРА40АC / реле вентилятора (высокий), C / реле вентилятора (низкий)
ALT150Aгенератор переменного тока
ABS 220АМодуль управления ABS, модуль управления ESP
АБС 140АМодуль управления ABS, модуль управления ESP
RR HTD40АРаспределительная коробка приборной панели (RR HTD RLY)
НАДДУВ40АДвигатель вентилятора
ЭУР80АМодуль рулевого управления с приводом от двигателя
IGN 240АЗамок зажигания (IG2, START)
ЭБУ 420АЭБУ, ISA, EEGR
F / PUMP15АРеле топливного насоса
IGN 130АВыключатель зажигания (IG1. ACC)
Н / Л.П.20АФара (высокая)
F / FOG15АПередний туман
HORN15Арожок
H / LP LO RH10АФара правая
H / LP LO LH10АЛевая фара, комбинация приборов (индикатор ближнего света)
ABS10АМодуль управления ABS, модуль управления ESP
ЭКЮ10АДизель-TCM, ECU, TCU Бензин – ECM, PCM, ECU, PCU
ЭБУ 310АЭКЮ
ЭБУ 210АЭКЮ
ЭБУ 130АДизель – ECM, ECU, TCU Бензин – ECM, PCM, ECU, PCU
INJ15АДизель – электрический привод системы рециркуляции ОГ, привод VGT Бензин – инжектор №1 – №4
СНСР 215АДизель – реле кондиционера, реле кондиционера / вентилятора (высокий / низкий), лямбда-зонд, реле нагревателя воздуха, иммобилайзер;
Бензин – реле кондиционера, реле кондиционера / вентилятора (высокий / низкий), датчик положения распределительного вала, электромагнитный клапан продувки адсорбера, масляный регулирующий клапан, датчик кислорода вверх / вниз, иммобилайзер
СНСР 110АДизель – реле кондиционера, реле кондиционера / вентилятора (высокий / низкий), лямбда-зонд, реле нагревателя воздуха, иммобилайзер;
Бензин – реле кондиционера, реле кондиционера / вентилятора (высокий / низкий), датчик положения распределительного вала, электромагнитный клапан продувки адсорбера, масляный регулирующий клапан, датчик кислорода вверх / вниз, иммобилайзер
A / CON10АРеле кондиционера
SNSR10АЭБУ, TCU
B / UP10АЛампа заднего хода
BATT SNSR10АДатчик батареи
Только дизельный двигатель:
GLOW80АСвечение, Воздухонагреватель
PTC HTR 150АНагреватель PTC 1
PTC HTR 250АНагреватель PTC 2
PTC HTR 350АНагреватель PTC 3
ТОПЛИВНЫЙ ФИЛЬТР30АТопливный фильтр (нагреватель)
