Предохранители и реле KIA Picanto (TA 2012-2017)
Схемы относятся к указанным годам и вариантам KIA Picanto (TA 2012-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Оглавление
В данной статье мы рассмотрим KIA Picanto (TA) второго поколения, выпускавшиеся с 2012 по 2017 год. Здесь вы найдете схемы предохранителей KIA Picanto 2012, 2013, 2014, 2015, 2016 и 2017 годов , получите информацию о местонахождении панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей
Приборная доска
Блок предохранителей находится за крышкой на водительской стороне панели приборов.
Автомобили с левым рулем
Автомобили с правым рулем

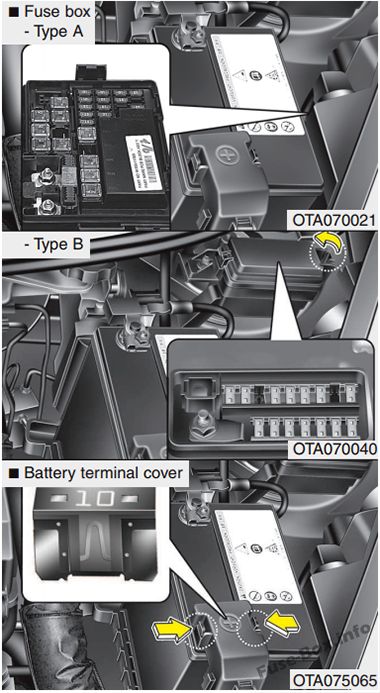

Моторного отсека
Схемы блока предохранителей
2012 г.

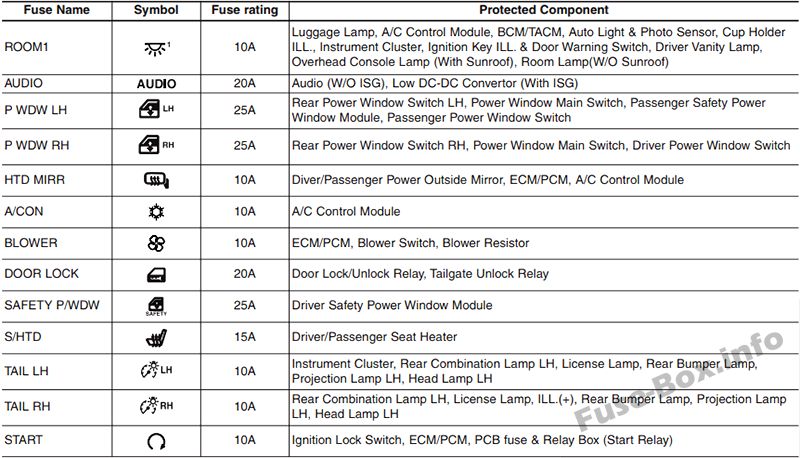

Назначение предохранителей в щитке приборов (2012 г.)

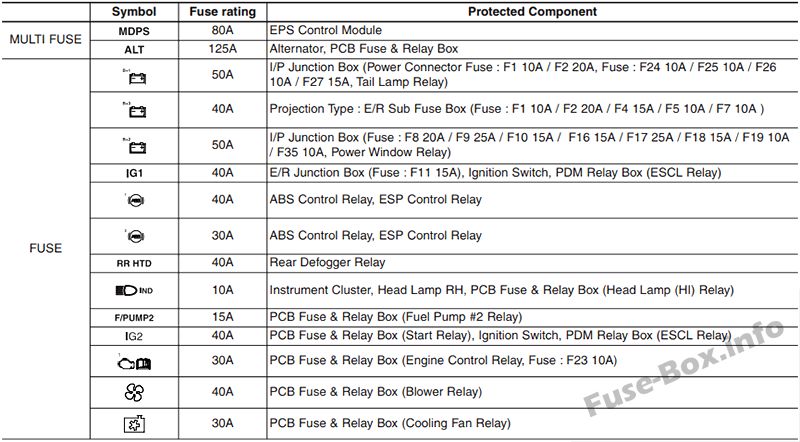

Назначение предохранителей в моторном отсеке (2012 г.)
2014, 2015

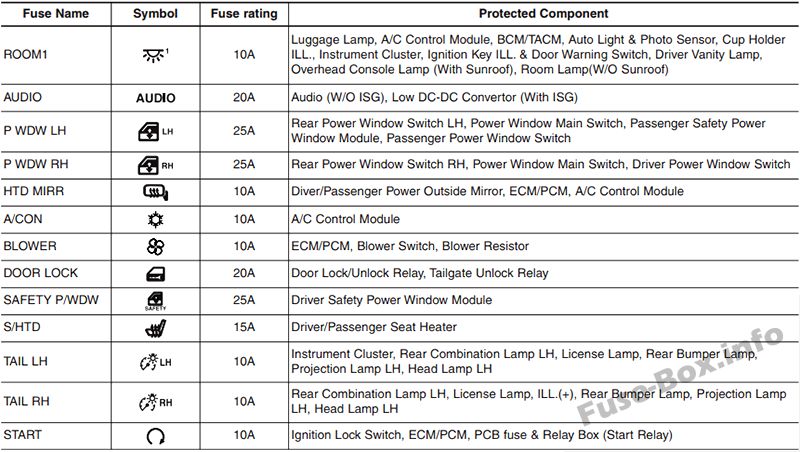

Назначение предохранителей в щитке приборов (2014, 2015)

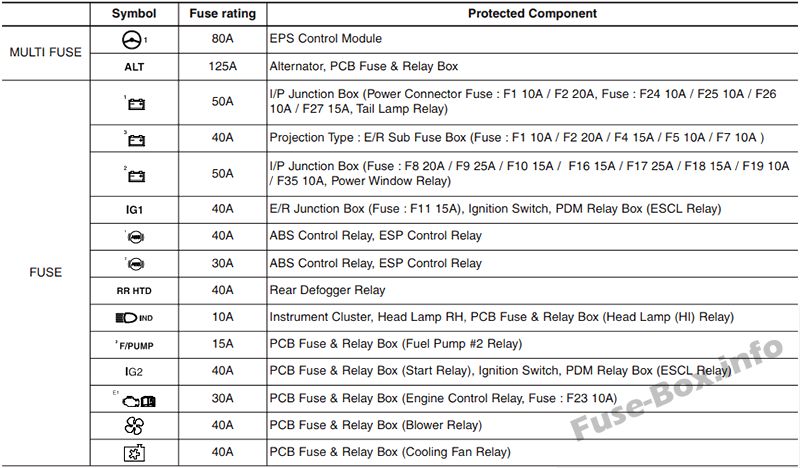

Назначение предохранителей в моторном отсеке (2014, 2015)
2016, 2017

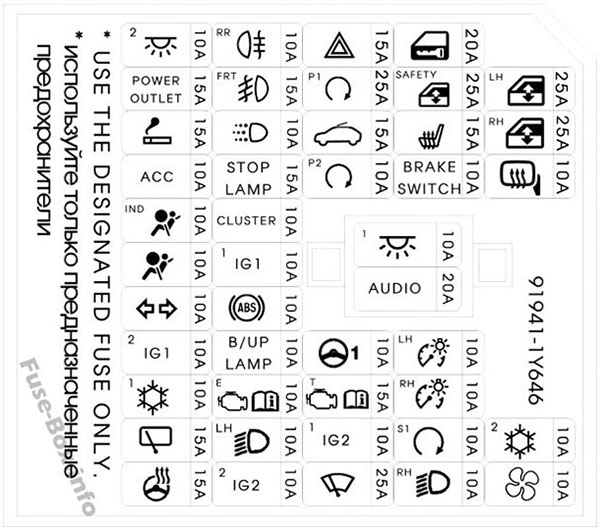

Приборная доска

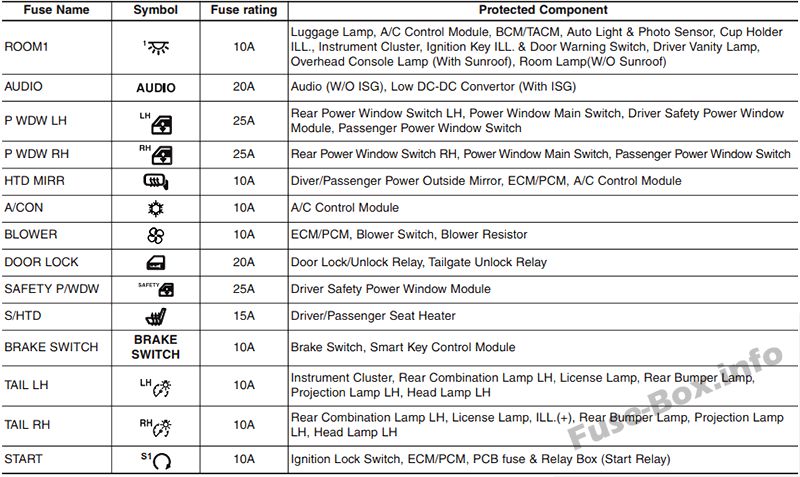

Назначение предохранителей в щитке приборов (2016, 2017)
Моторного отсека
Общий тип головного света
Проекционный головной светильник

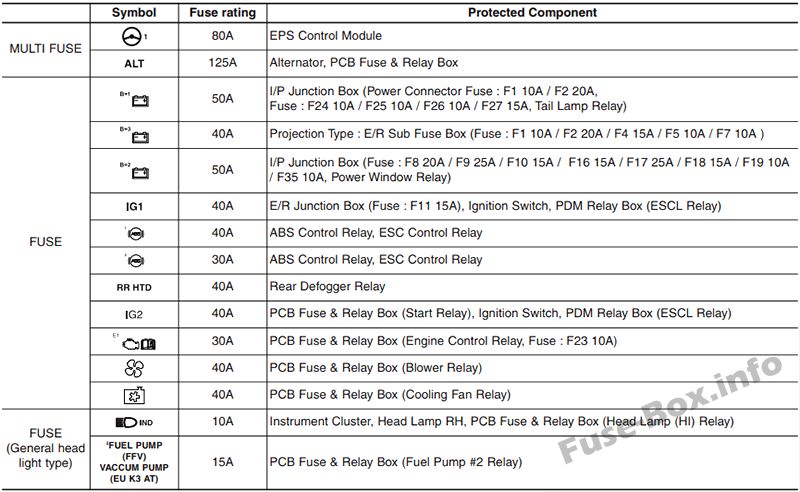

Назначение предохранителей в моторном отсеке (2016, 2017)
