Предохранители и реле KIA Picanto (JA 2018-2019 ..)

Схемы относятся к указанным годам и вариантам KIA Picanto (JA 2018-2019 ..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.

В этой статье мы рассмотрим KIA Picanto (JA) третьего поколения, доступный с 2018 года по настоящее время. Здесь вы найдете схемы блоков предохранителей KIA Picanto 2018 и 2019 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.

Расположение блока предохранителей

Блок предохранителей на панели приборов

Автомобили с левым рулем

Автомобили с правым рулем

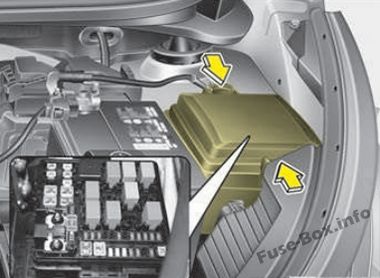

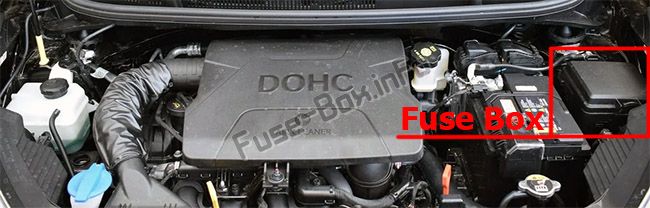

Блок предохранителей в моторном отсеке

Схемы блока предохранителей

2018 г.

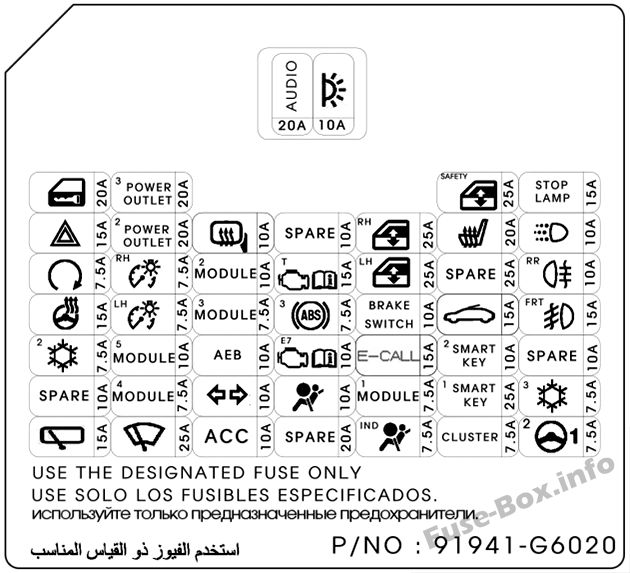

Приборная доска

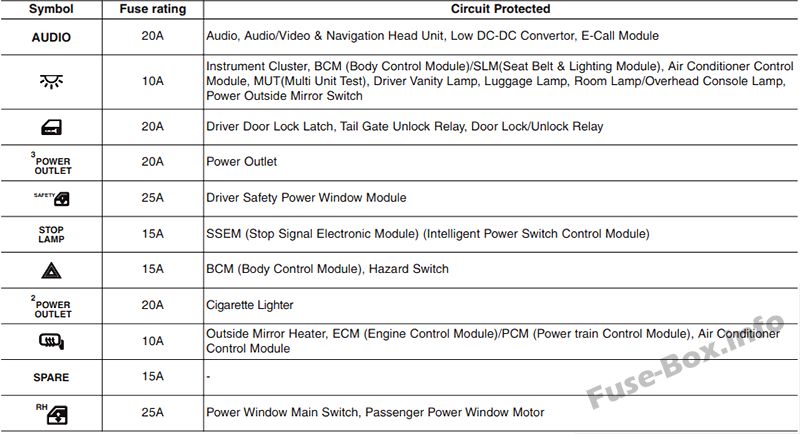

Назначение предохранителей в щитке приборов (2018)

Моторный отсек (двигатель Kappa 1.0L / 1.2L MPI)

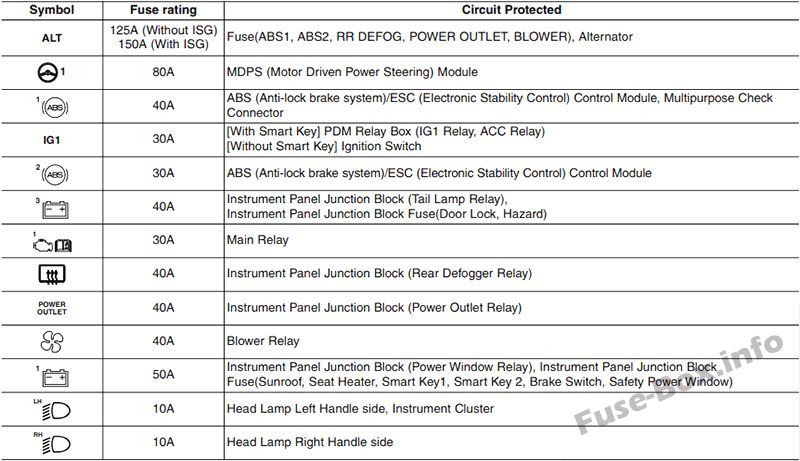

Назначение предохранителей в моторном отсеке (двигатель Kappa 1.0L / 1.2L MPI) (2018 г.)

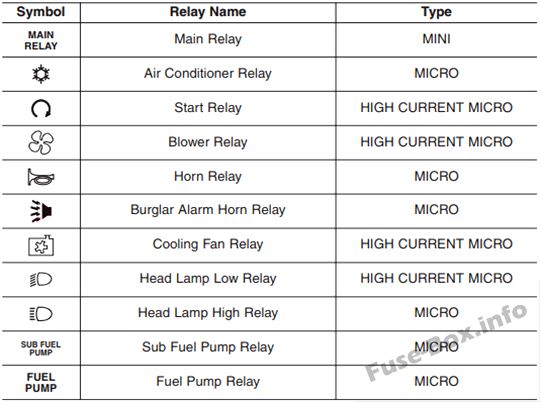

Реле (двигатель Kappa 1.0L / 1.2L MPI

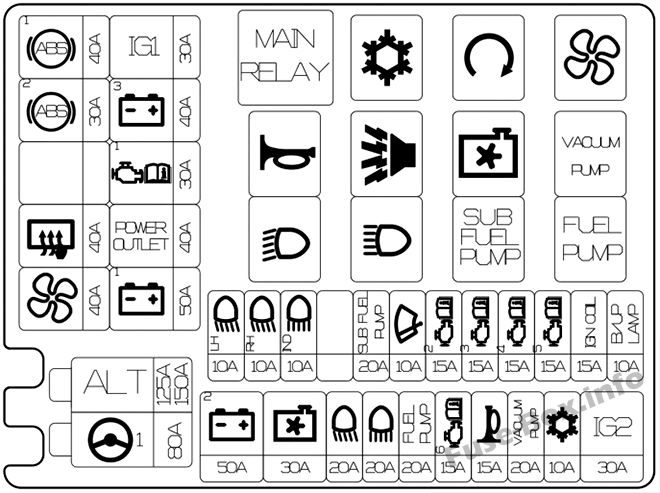

Моторный отсек (двигатель Kappa 1.0L MPI (FFV))

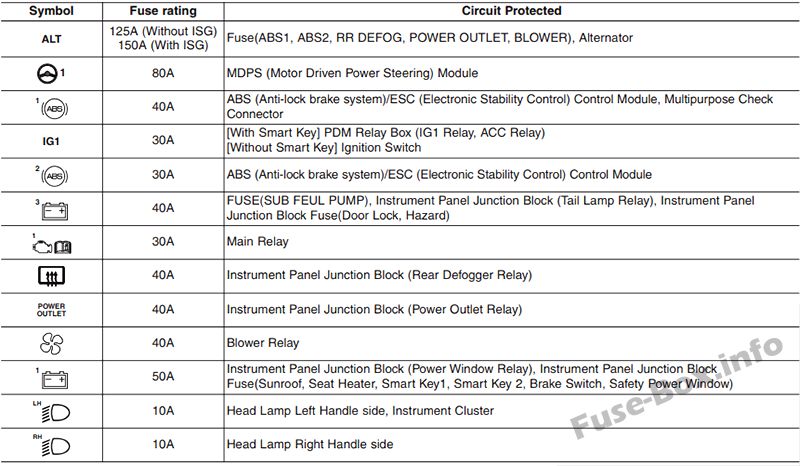

Назначение предохранителей в моторном отсеке (Kappa 1.0L MPI Engine (FFV)) (2018)

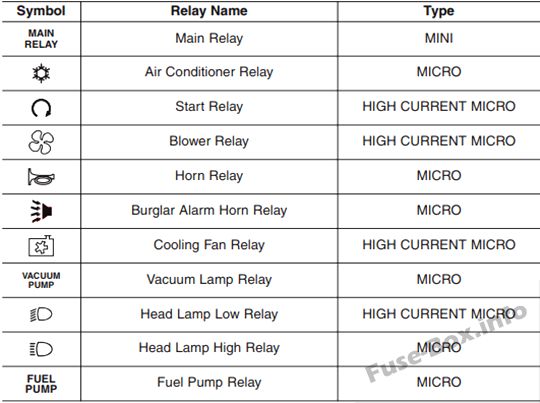

Реле (двигатель Kappa 1.0L MPI (FFV))
