Предохранители и реле KIA Quoris (2013-2018)
Схемы относятся к указанным годам и вариантам KIA Quoris (2013-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Оглавление
В этой статье мы рассмотрим KIA Quoris / K9 (KH) первого поколения, выпускавшиеся с 2013 по 2018 год. Здесь вы найдете схемы предохранителей KIA Quoris 2013, 2014, 2015, 2016, 2017 и 2018 годов , получите информацию о расположение панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей

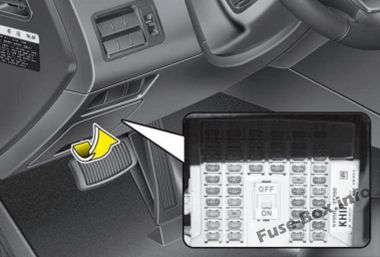

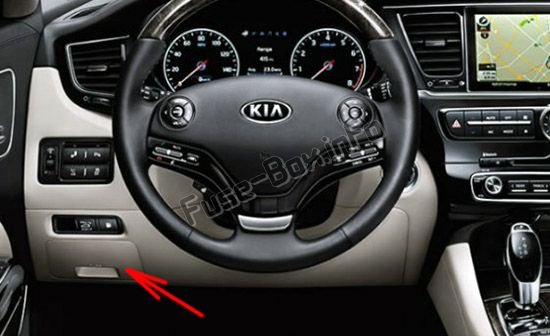

Приборная доска

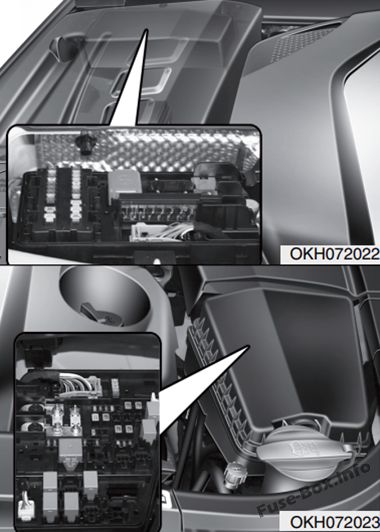

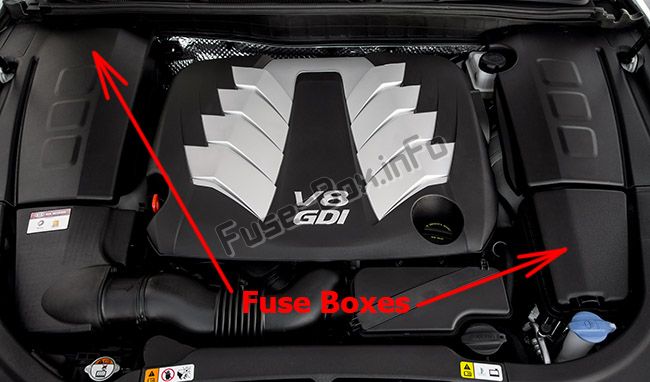

Моторного отсека

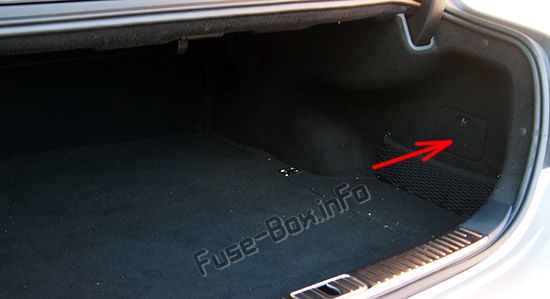

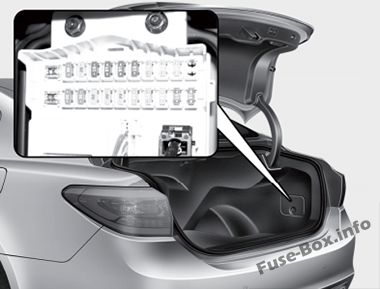

Блок предохранителей в багажнике
Схемы блока предохранителей
2013

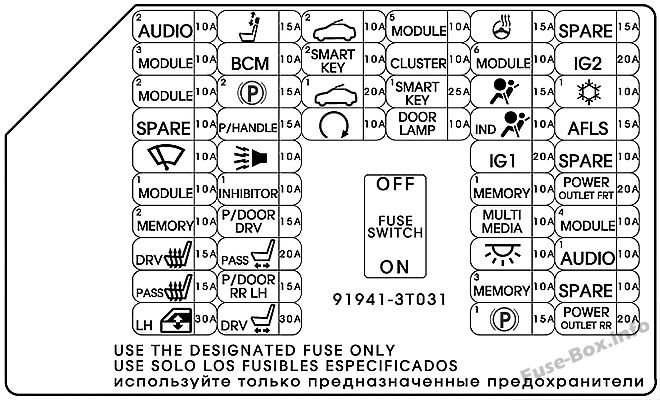

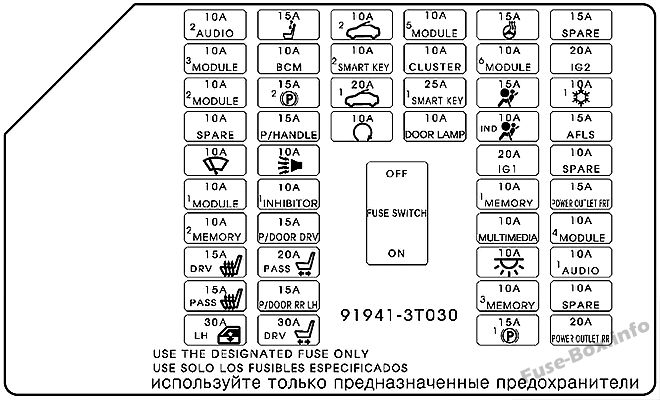

Приборная доска

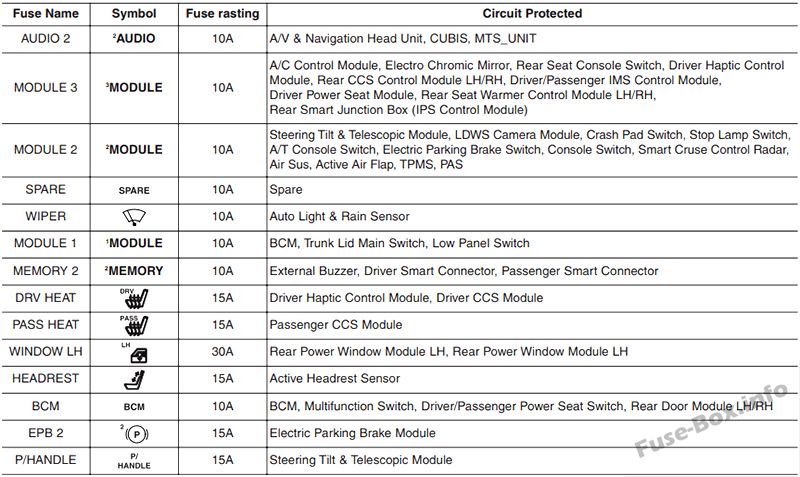

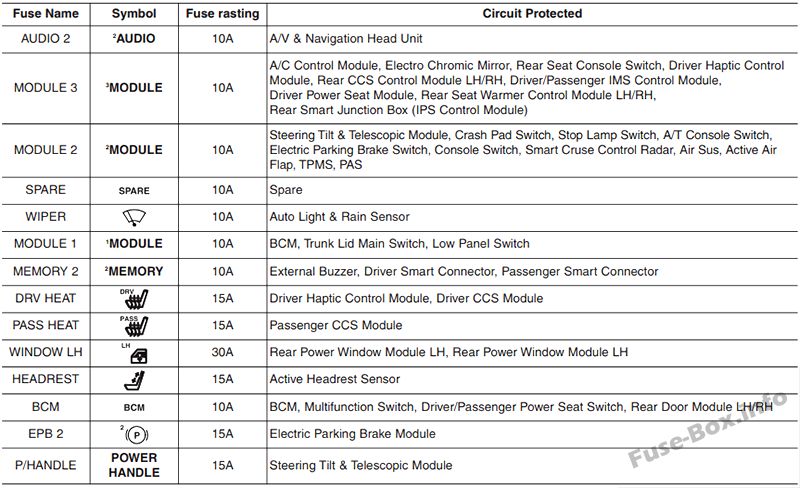

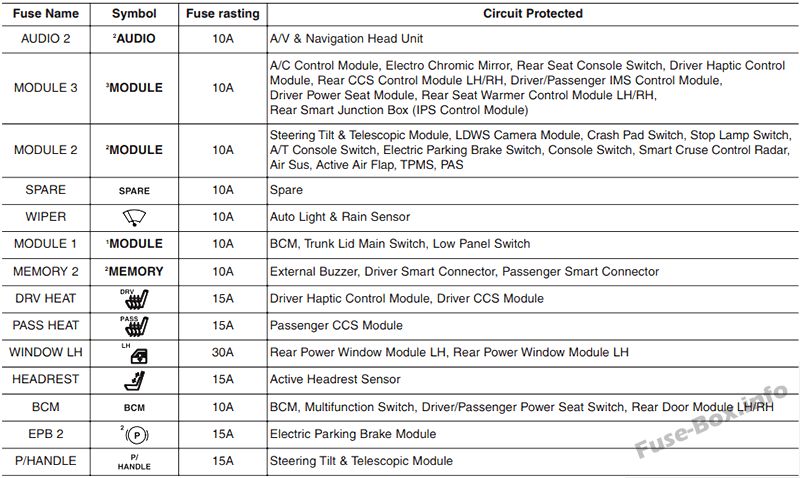

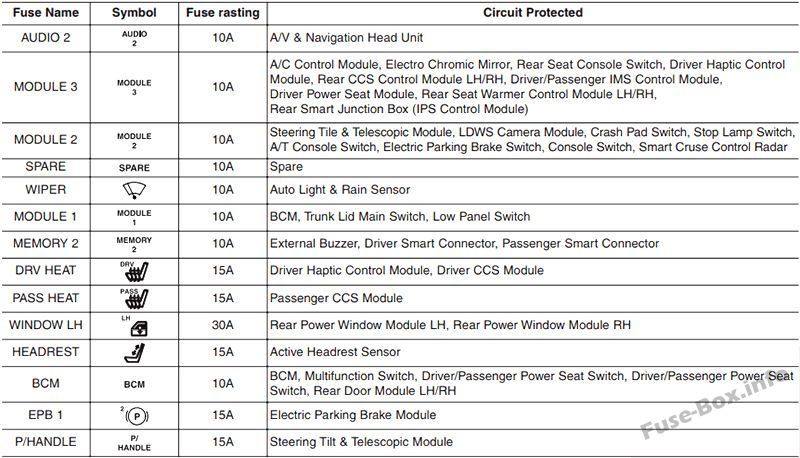

Назначение предохранителей в щитке приборов (2013 г.)

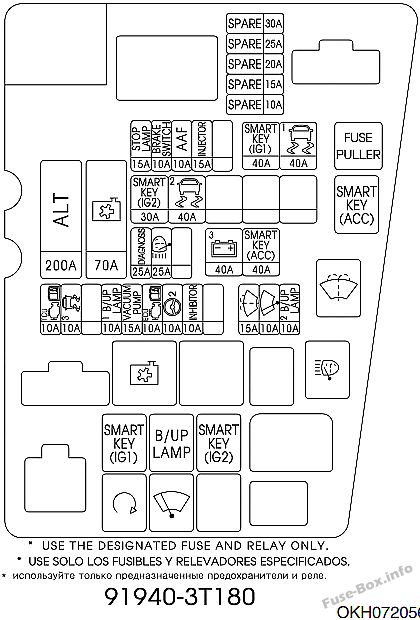

Моторный отсек (со стороны водителя)

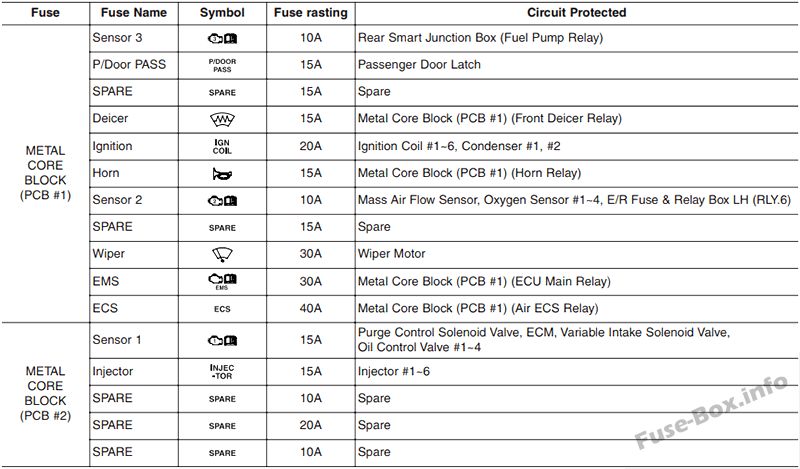

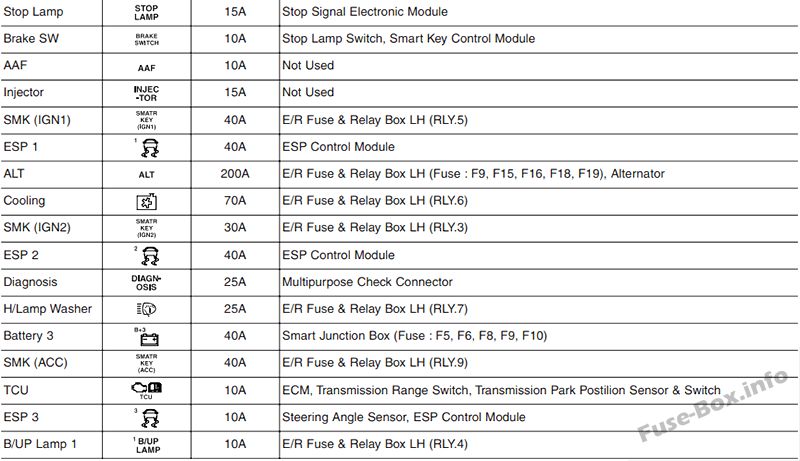

Назначение предохранителей в моторном отсеке со стороны водителя (2013 г.)

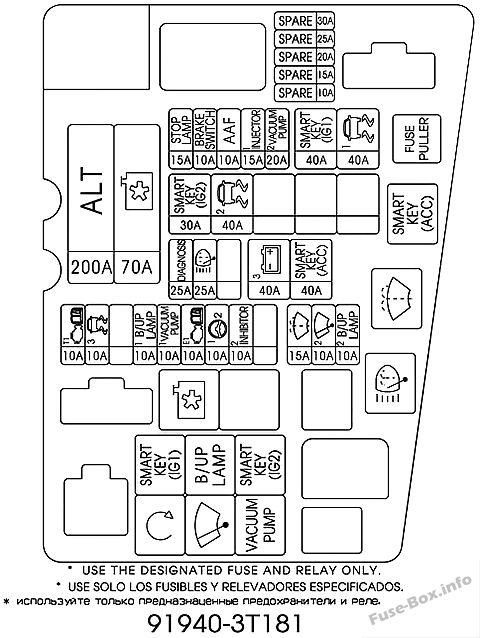

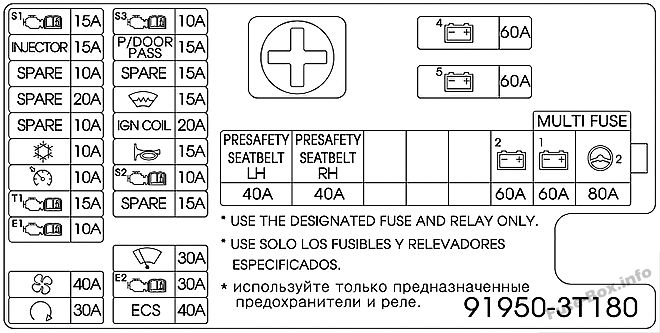

Моторный отсек (со стороны пассажира)

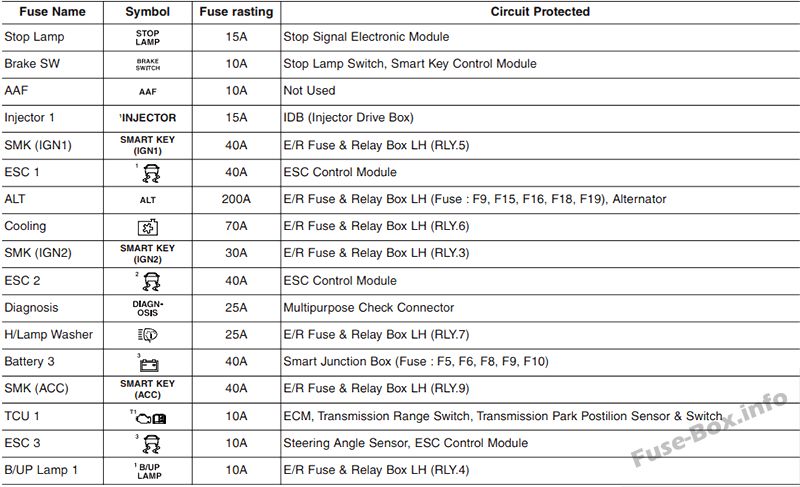

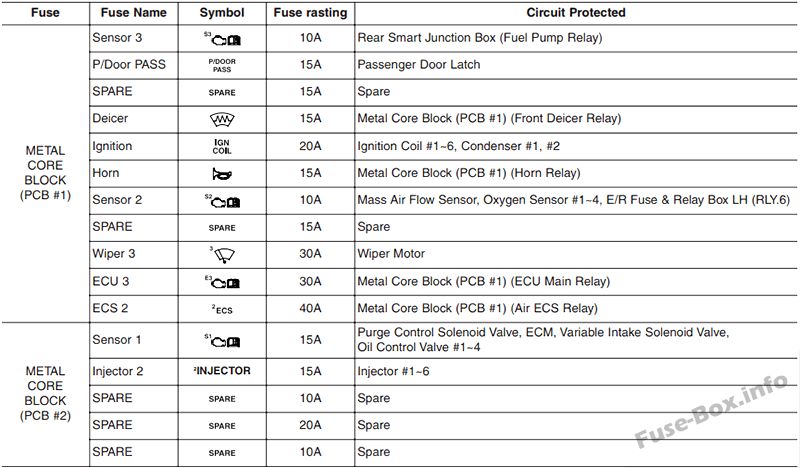

Назначение предохранителей в моторном отсеке со стороны пассажира (2013 г.)

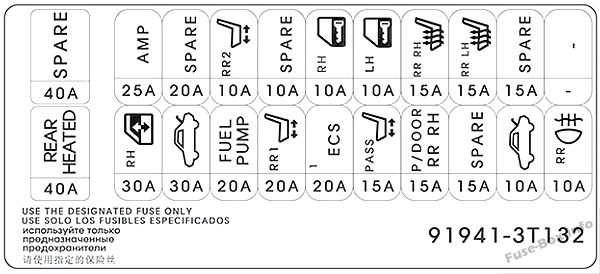

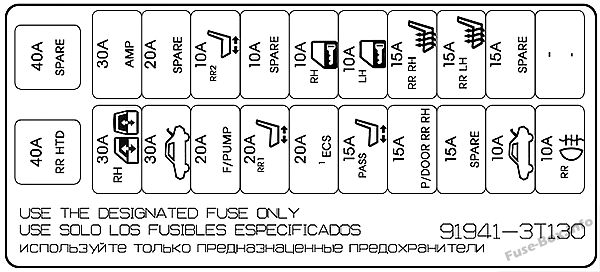

Ствол

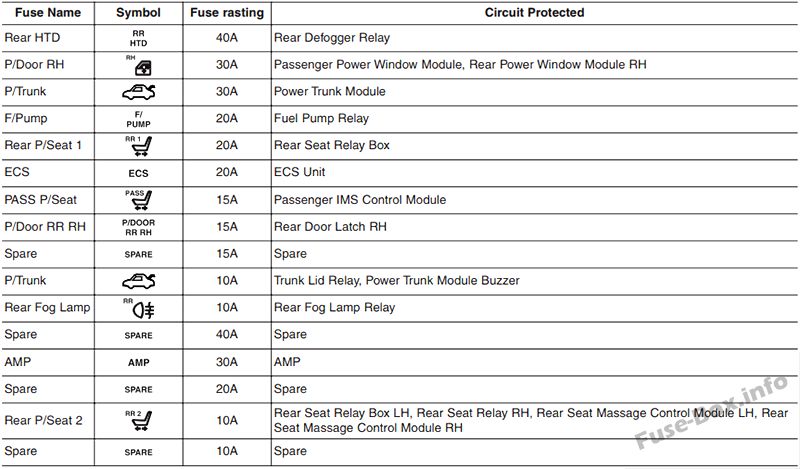

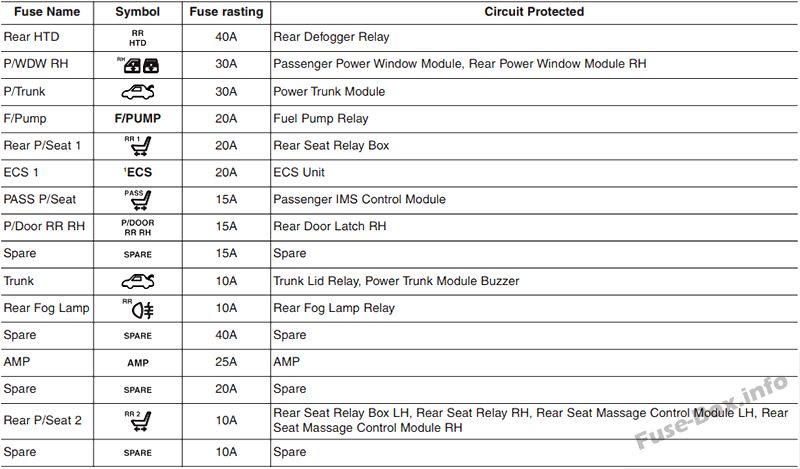

Назначение предохранителей в багажнике (2013 г.)

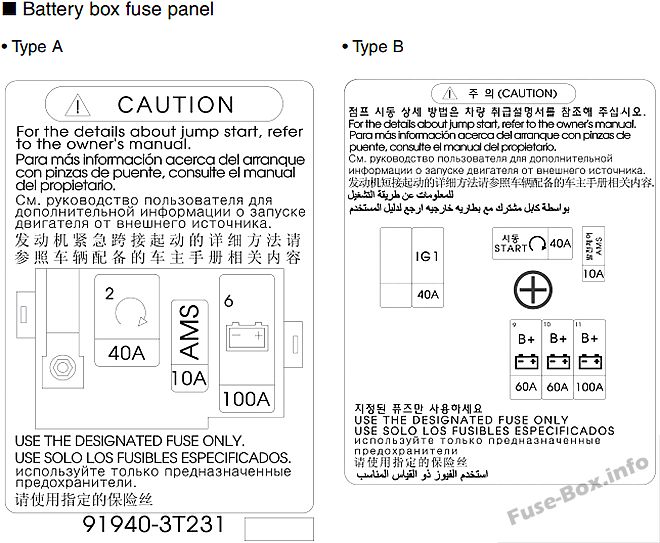

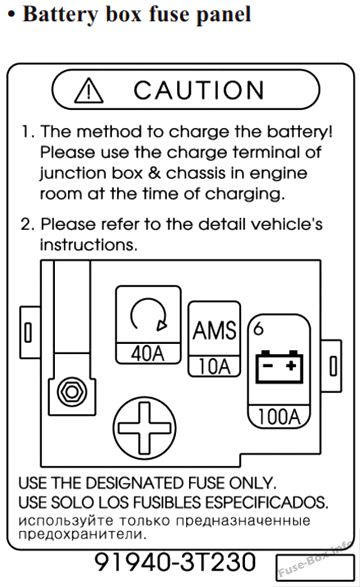

Панель предохранителей батарейного отсека

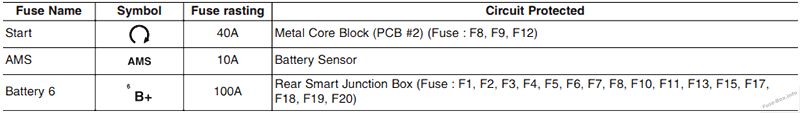

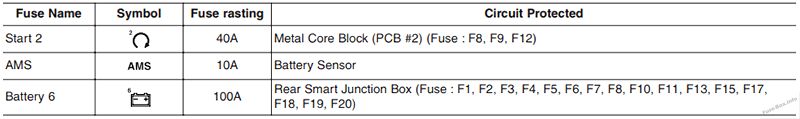

Назначение предохранителей в блоке предохранителей аккумуляторного ящика (2013 г.)
2014 г.
Приборная доска
Назначение предохранителей в щитке приборов (2014 г.)
Моторный отсек (со стороны водителя)

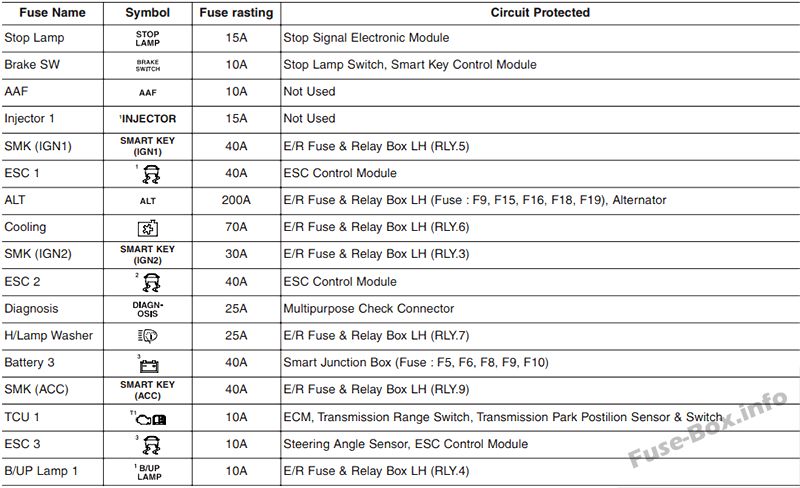

Назначение предохранителей в моторном отсеке со стороны водителя (2014 г.)
Моторный отсек (со стороны пассажира)
Назначение предохранителей в моторном отсеке со стороны пассажира (2014 г.)
Ствол
Назначение предохранителей в багажнике (2014 г.)
Панель предохранителей батарейного отсека

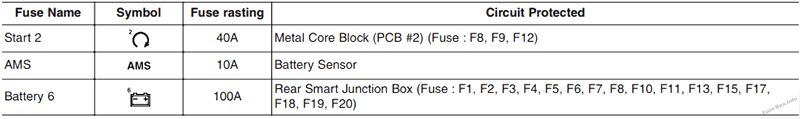

Назначение предохранителей в блоке предохранителей аккумуляторного ящика (2014 г.)
2015, 2016
Приборная доска
Назначение предохранителей в щитке приборов (2015, 2016)
Моторный отсек (со стороны водителя)
Назначение предохранителей в моторном отсеке со стороны водителя (2015, 2016)
Моторный отсек (со стороны пассажира)
Назначение предохранителей в моторном отсеке со стороны пассажира (2015, 2016)
Ствол

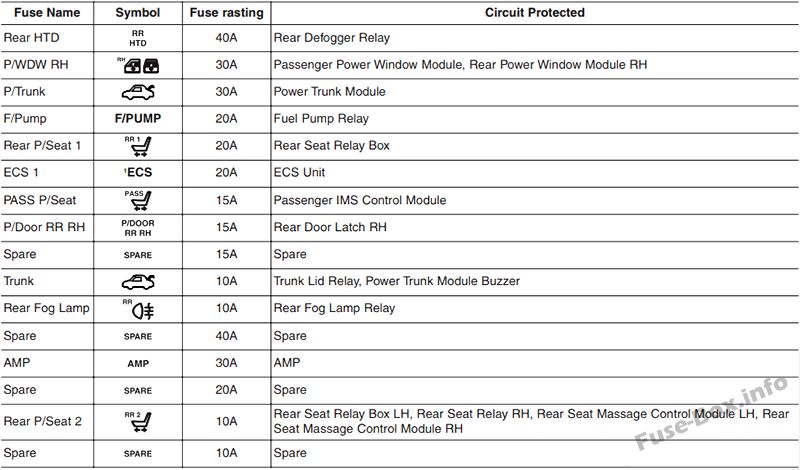

Назначение предохранителей в багажнике (2015, 2016)
Панель предохранителей батарейного отсека
Назначение предохранителей в блоке предохранителей аккумуляторного ящика (2015, 2016)
2017, 2018
Приборная доска
Назначение предохранителей в щитке приборов (2017, 2018)
Моторный отсек (со стороны водителя)
Назначение предохранителей в моторном отсеке со стороны водителя (2017, 2018)

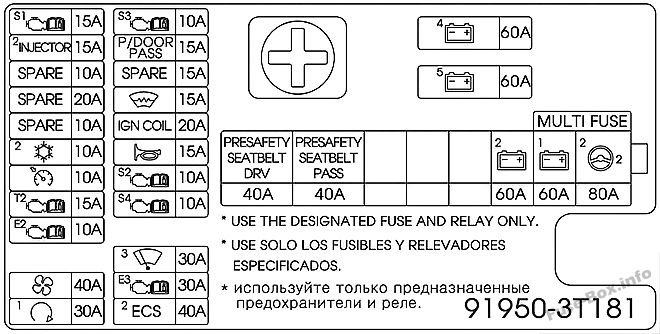

Моторный отсек (со стороны пассажира)

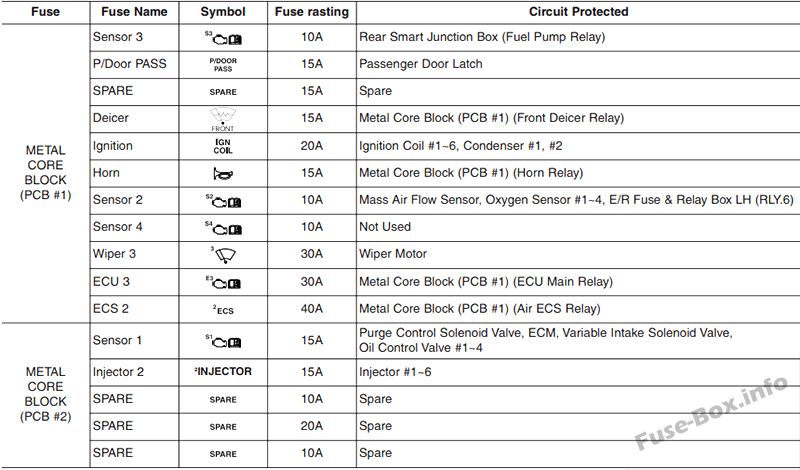

Назначение предохранителей в моторном отсеке со стороны пассажира (2017, 2018)
Ствол

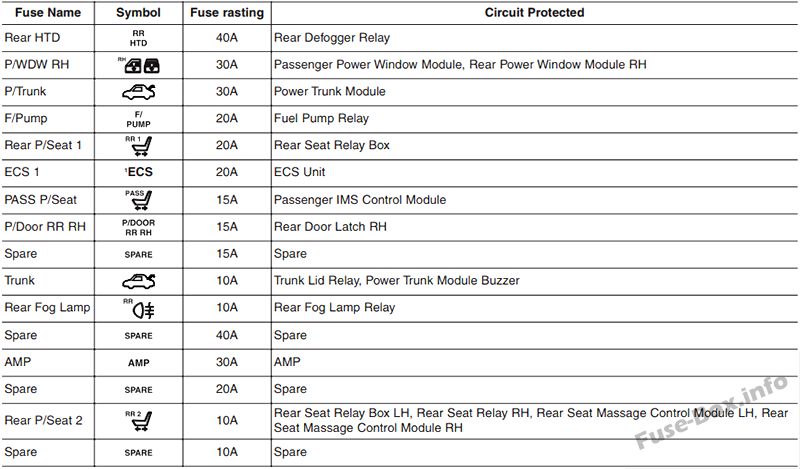

Назначение предохранителей в багажнике (2017, 2018)

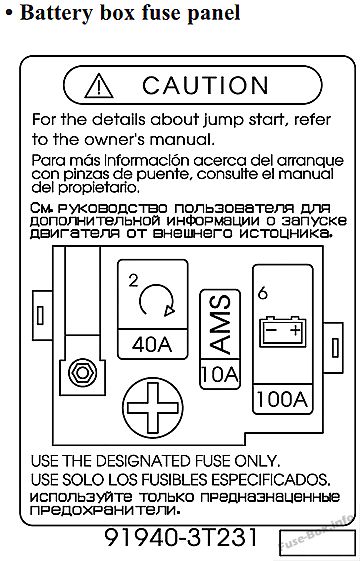

Панель предохранителей батарейного отсека
Назначение предохранителей в блоке предохранителей аккумуляторного ящика (2017, 2018)
