Предохранители и реле Mitsubishi Outlander (2007-2013)
Схемы относятся к указанным годам и вариантам Mitsubishi Outlander (2007-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Оглавление
В данной статье мы рассмотрим Mitsubishi Outlander второго поколения, выпускавшийся с 2007 по 2013 годы. Здесь вы найдете схемы блоков предохранителей Mitsubishi Outlander 2010, 2011, 2012 и 2013 годов , получите информацию о расположении панелей предохранителей внутри автомобиля, и узнайте о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей

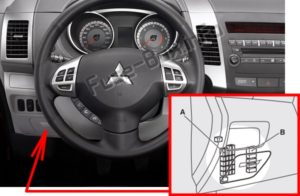

Пассажирский салон
Он находится за крышкой слева от руля.
A – Блок основных предохранителей
Откройте личный отсек и снимите его, потянув.
B – Вспомогательный блок предохранителей
Снимите личный отсек так же, как и с главным блоком предохранителей, используйте съемник предохранителей, чтобы освободить 2 зажима (E) на нижней крышке.

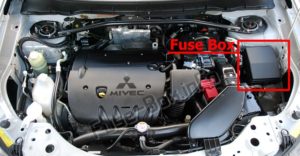

Моторного отсека
Блок предохранителей находится в моторном отсеке (слева).
Схемы блока предохранителей

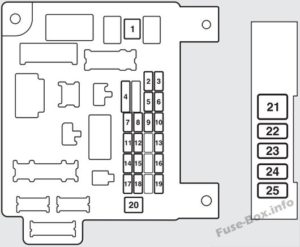

Пассажирский салон

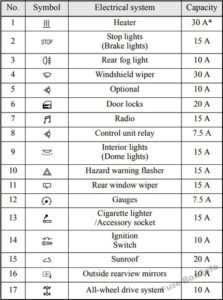

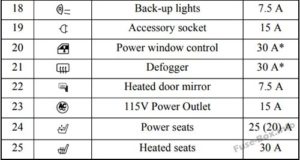

Назначение предохранителей в салоне автомобиля

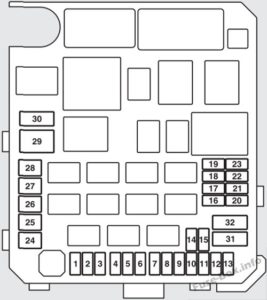

Моторного отсека

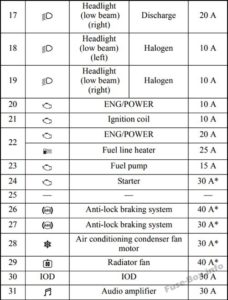

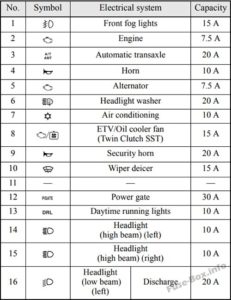

Назначение предохранителей в моторном отсеке
