Предохранители и реле Mitsubishi Outlander PHEV (2014-2019 ..)
Схемы относятся к указанным годам и вариантам Mitsubishi Outlander PHEV (2014-2019 ..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Оглавление
В этой статье мы рассматриваем Mitsubishi Outlander PHEV, выпускаемый с 2013 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Mitsubishi Outlander PHEV 2014, 2015, 2016, 2017, 2018 и 2019 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей

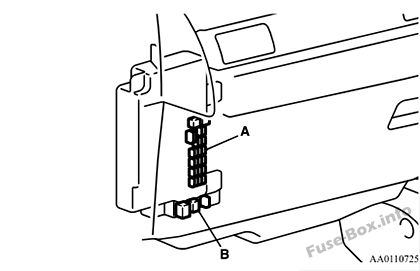

Пассажирский салон

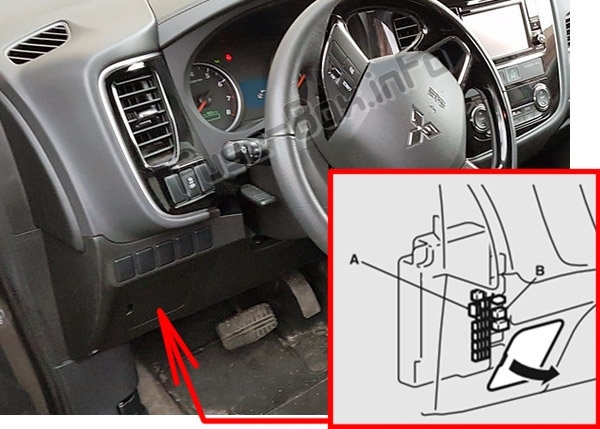

Автомобили с левым рулем:

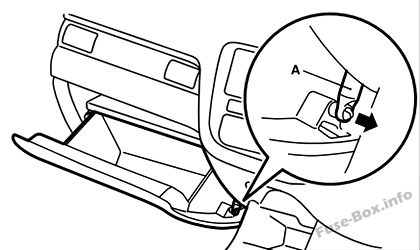

Автомобили с правым рулем:

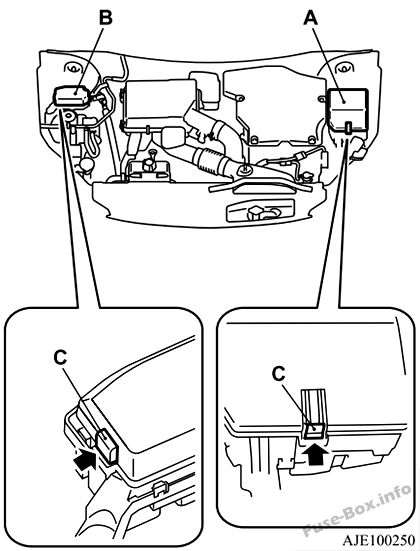

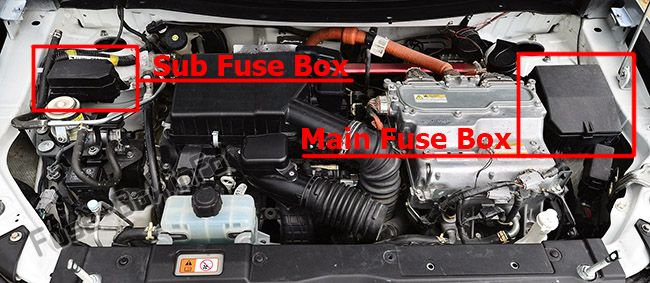

Моторного отсека
Схемы блока предохранителей
2014

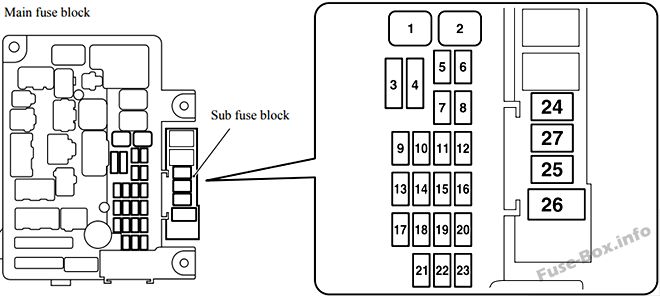

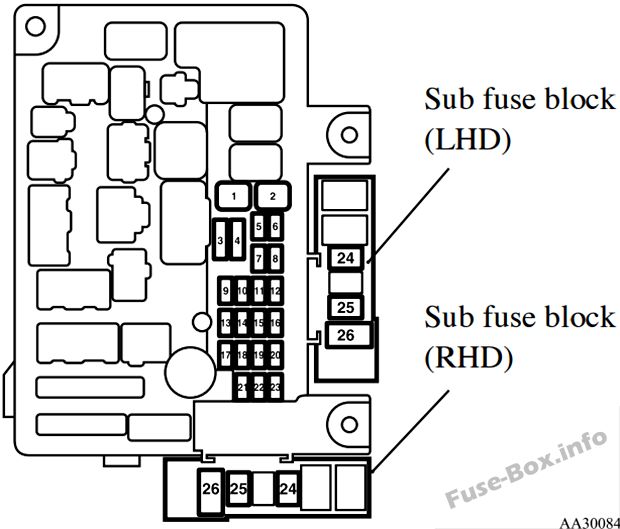

Пассажирский салон

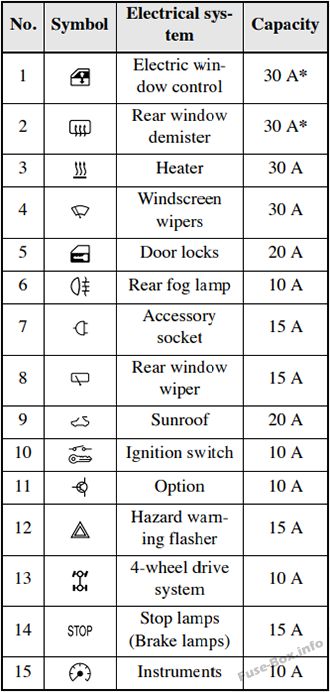

Назначение предохранителей в салоне (2014 г.)

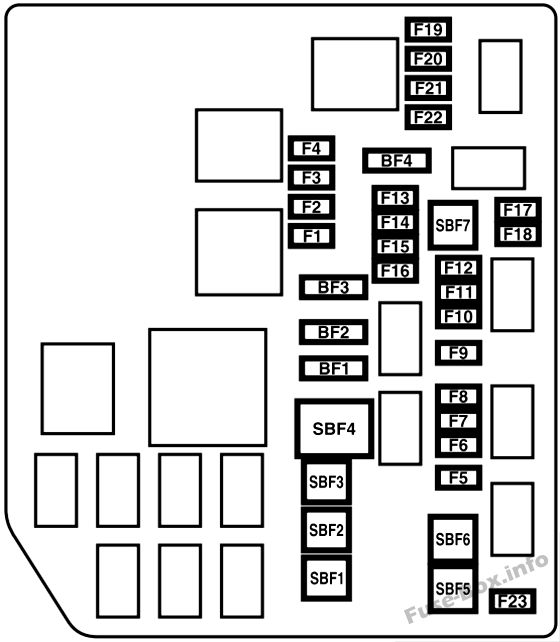

Моторного отсека

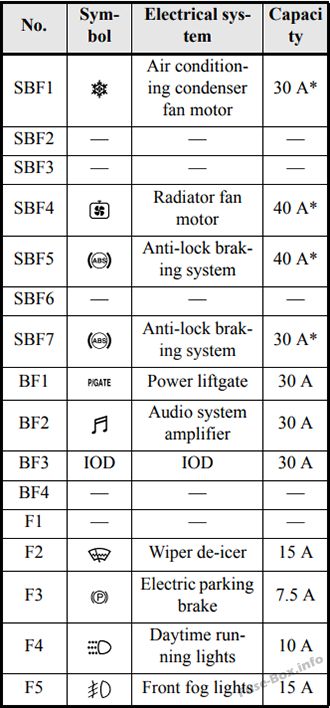

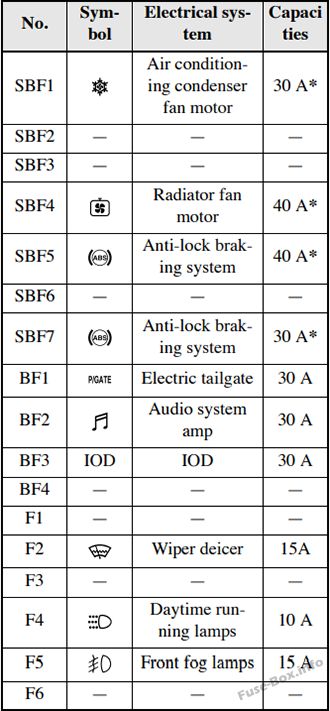

Назначение предохранителей в моторном отсеке (2014 г.)

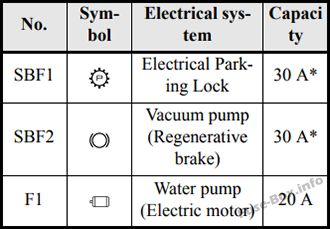

Вспомогательный блок предохранителей
2018

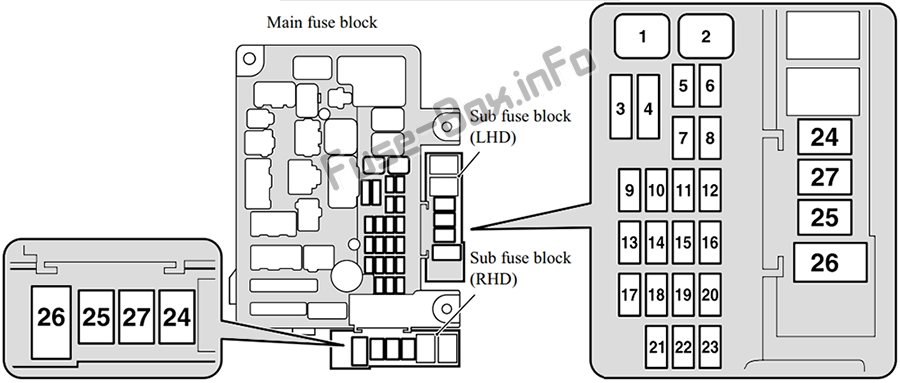

Пассажирский салон

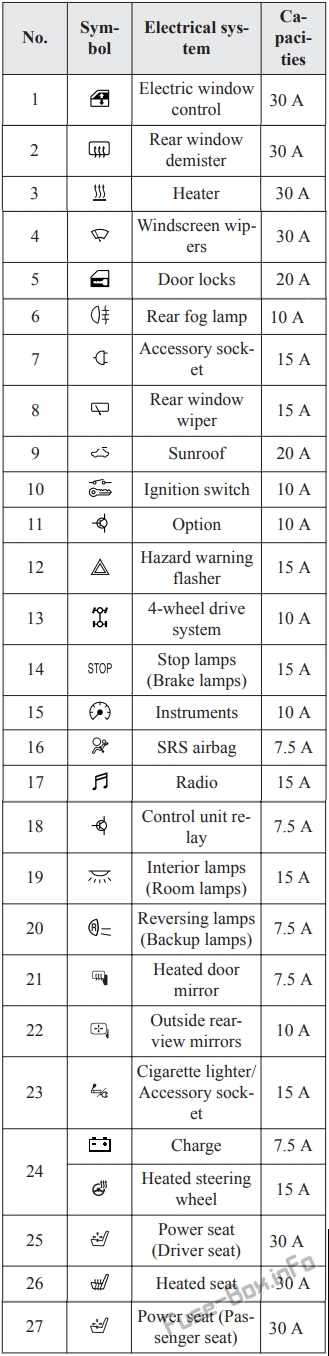

Назначение предохранителей в салоне (2018)
Моторного отсека

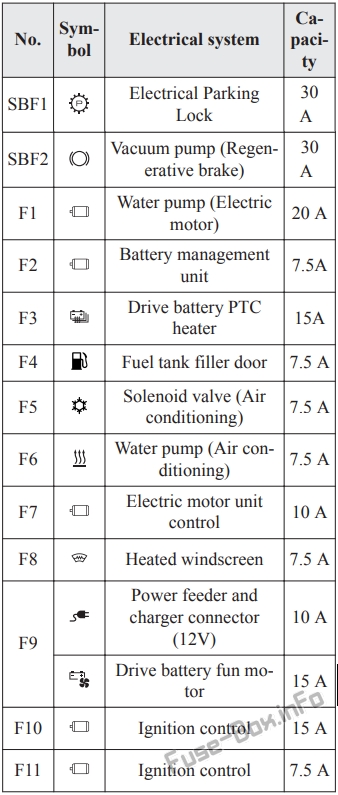

Назначение предохранителей в моторном отсеке (2018)

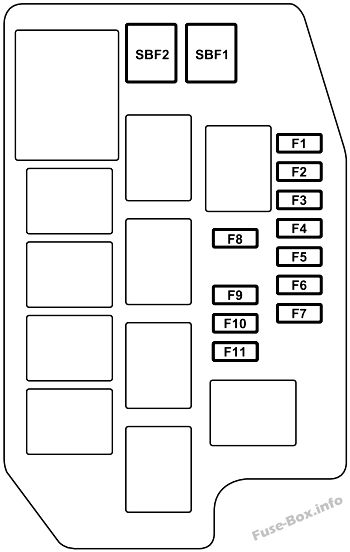

Вспомогательный блок предохранителей
2019
Пассажирский салон
Назначение предохранителей в салоне (2019 г.)

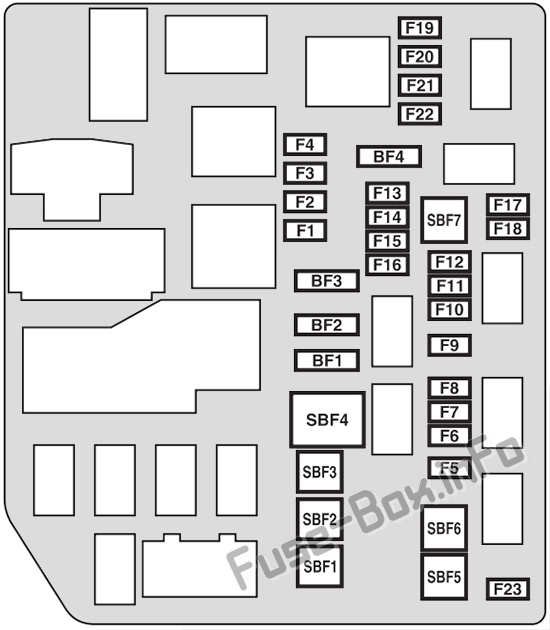

Моторного отсека

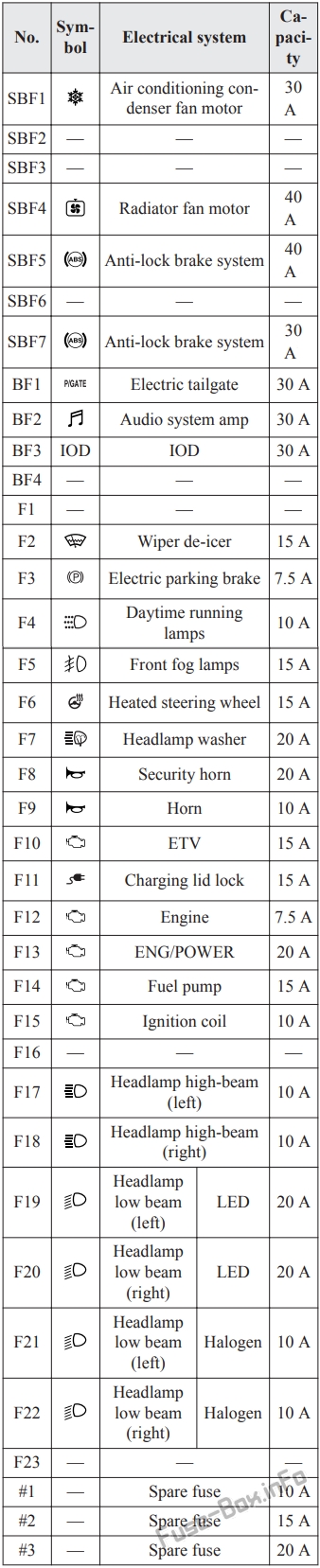

Назначение предохранителей в моторном отсеке (2019)

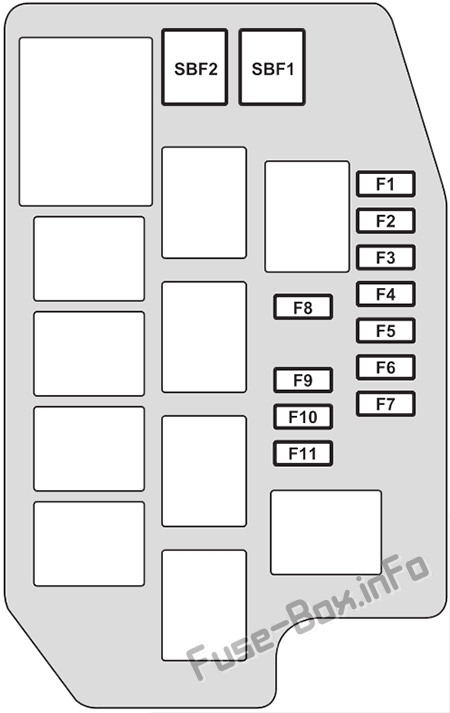

Вспомогательный блок предохранителей
