Предохранители и реле Nissan Murano (Z50), 2002-2007
Схемы относятся к указанным годам и вариантам Nissan Murano (Z50), 2002-2007. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Оглавление
Nissan Murano — полноценный кроссовер. Третье поколение в настоящее время находится в производстве. Первый имеет обозначение — z50 и выпускался в 2002, 2003, 2004, 2005, 2006 и 2007 годах.

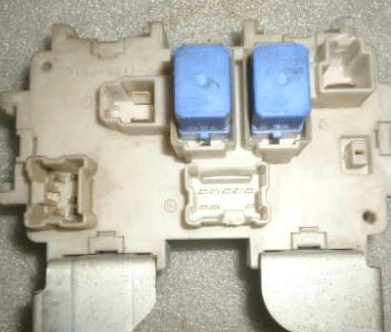

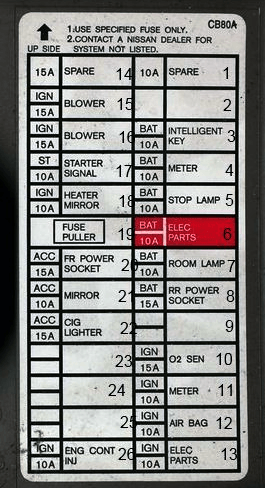

В каюте
| Диаграмма | |
|---|---|
 | |
| № | Легенда |
| 1 | 10А — Запасной |
| 2 | — |
| 3 | 10А — Умный ключ |
| 4 | 10А — Панель приборов |
| 5 | 15А — Стоп-сигналы |
| 6 | 10А — Электрооборудование |
| 7 | 10A — Внутреннее освещение |
| 8 | 15А — Задняя розетка |
| 9 | — |
| 10 | 15А — Ламба-зонд (датчик кислорода) |
| 11 | 10А — Панель приборов |
| 12 | 10A — Подушки безопасности |
| 13 | 10A — Электронные кампании |
| 14 | 15А — Запасной |
| 15 | 10А — Вентилятор |
| 16 | 10А — Вентилятор |
| 17 | 10А — Стартер |
| 18 | 10А — Зеркала с подогревом |
| 19 | — |
| 20 | 15А — Передняя розетка |
| 21 год | 10А — Электрорегулировка зеркал |
| 22 | 15А — Прикуриватель |
 Сбоку может быть реле вентилятора отопителя и реле вспомогательных цепей зажигания. | |

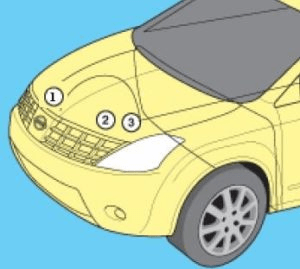

Под капотом

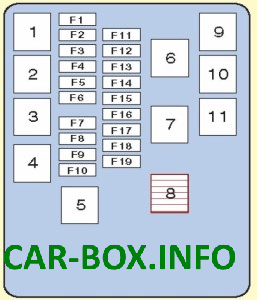

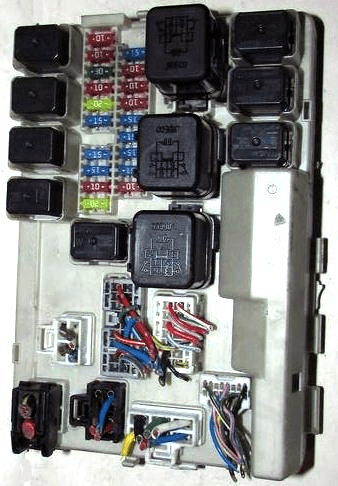

Блок предохранителей и реле
Находится на правом лонжероне.
| Схема и фото | |
|---|---|
 | |
 | |
| № | Легенда |
| 1 | Реле управления двигателем |
| 2 | Реле дальнего света |
| 3 | Реле ближнего света фар |
| 4 | Реле стартера |
| 5 | Реле главных цепей зажигания |
| 6 | |
| 7 | |
| 8 | |
| 9 | Реле блока управления дроссельной заслонкой |
| 10 | Реле топливного насоса |
| 11 | Реле противотуманных фар |
| F1 | (10А) |
| F2 | (10A) Правая фара |
| F3 | (30A) Стеклоочиститель / омыватель ветрового стекла |
| F4 | (10A) Левая фара |
| F5 | (20A) Обогрев заднего стекла |
| F6 | (15A) Правая фара |
| F7 | (15 А) |
| F8 | (15А) |
| F9 | (10A) Кондиционер |
| F10 | (20A) Обогрев заднего стекла |
| F11 | (15A) Топливный насос |
| F12 | (10А) |
| F13 | (10A) Управление коробкой передач |
| F14 | (10А) |
| F15 | — |
| F16 | (15A) Левая фара |
| F17 | (15A) Система управления двигателем |
| F18 | (15A) Противотуманные фары |
| F19 | — |

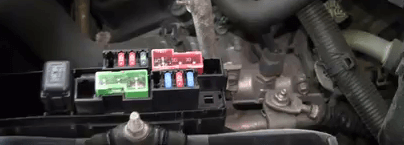

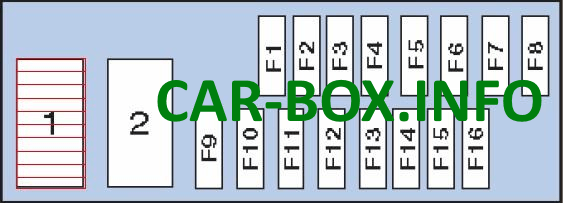

Блок предохранителей аккумуляторной батареи
| Диаграмма | |
|---|---|
 | |
| № | Легенда |
| 1 | Реле омывателя фар |
| 2 | Реле звукового сигнала |
| F1 | — |
| F2 | (10A) Звуковой сигнал |
| F3 | (10А) Генератор |
| F4 | (30А) Электрический разъем прицепа |
| F5 | (50А) |
| F6 | — |
| F7 | (30A) Система ABS / ESP |
| F8 | (40A) Омыватели фар |
| F9 | (50А) Система ABS / ESP |
| F10 | (40A) Электродвигатель вентилятора охлаждения |
| F11 | (40A) Электродвигатель вентилятора охлаждения |
| F12 | (40А) Цепи замка зажигания |
| F13 | (10A) Устройство открывания крышки багажника |
| F14 | (15A) Подогрев сидений |
| F15 | (10A) Система управления 4WD |
| F16 | (15 А) |
Положительная сторона батареи может содержать предохранители большой мощности.
