Предохранители и реле Nissan Note (E12), 2012-2020
Схемы относятся к указанным годам и вариантам Nissan Note (E12), 2012-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Оглавление
Nissan Note относится к малолитражкам. Второе поколение обозначается как E12 и выпускалось в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах. За это время автомобиль прошел рестайлинг. Представляем для ознакомления информацию о расположении всех основных электронных блоков управления.
Отдельное внимание уделим предохранителям и реле для Nissan Note e12, покажем фотографии блоков и их схемы с расшифровкой.

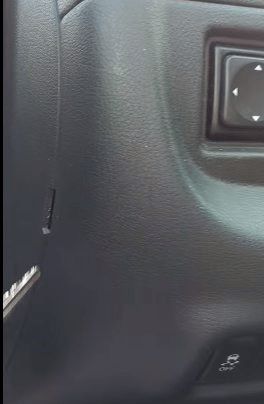

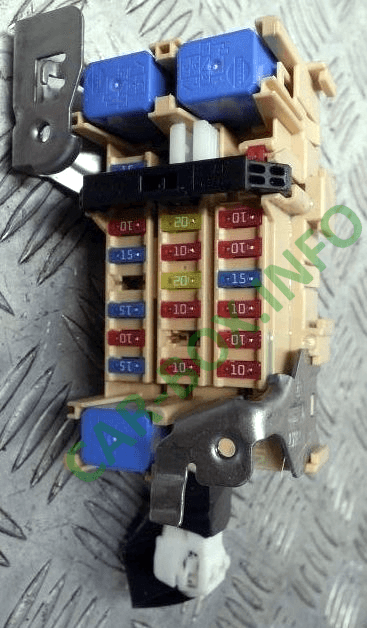

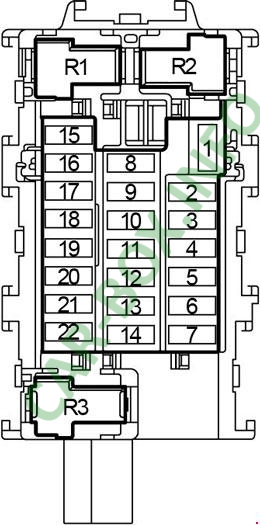

В салоне автомобиля
| Диаграмма | |
|---|---|
 | |
| № | Легенда |
| 2 | 10А — Электрооборудование согласно схеме на обратной стороне крышки |
| 4 | 10А — Электрооборудование согласно схеме на обратной стороне крышки |
| 5 | 10А — Шайбы |
| 6 | 10А — SRS, подушки безопасности |
| 7 | 10А — Электрооборудование согласно схеме на обратной стороне крышки |
| 8 | 20А |
| 9 | 10А — Пусковая система, интел. ключ |
| 10 | 20А — Обогрев заднего стекла, BCM |
| 11 | 10А — Электрооборудование согласно схеме на обратной стороне крышки |
| 14 | 15A — Прикуриватель, передняя розетка |
| 16 | 10A — Зеркала, аудиодисплей |
| 17 | 10А — Аудиосистема, Панель приборов |
| 19 | 15А — Система кондиционирования воздуха |
| 20 | 20А — Система кондиционирования воздуха |
| 21 год | 15А — Система кондиционирования воздуха |
| R1 | реле электрооборудования салона |
| R2 | реле системы зажигания |
| R3 | реле вентилятора |

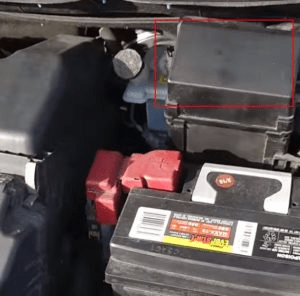

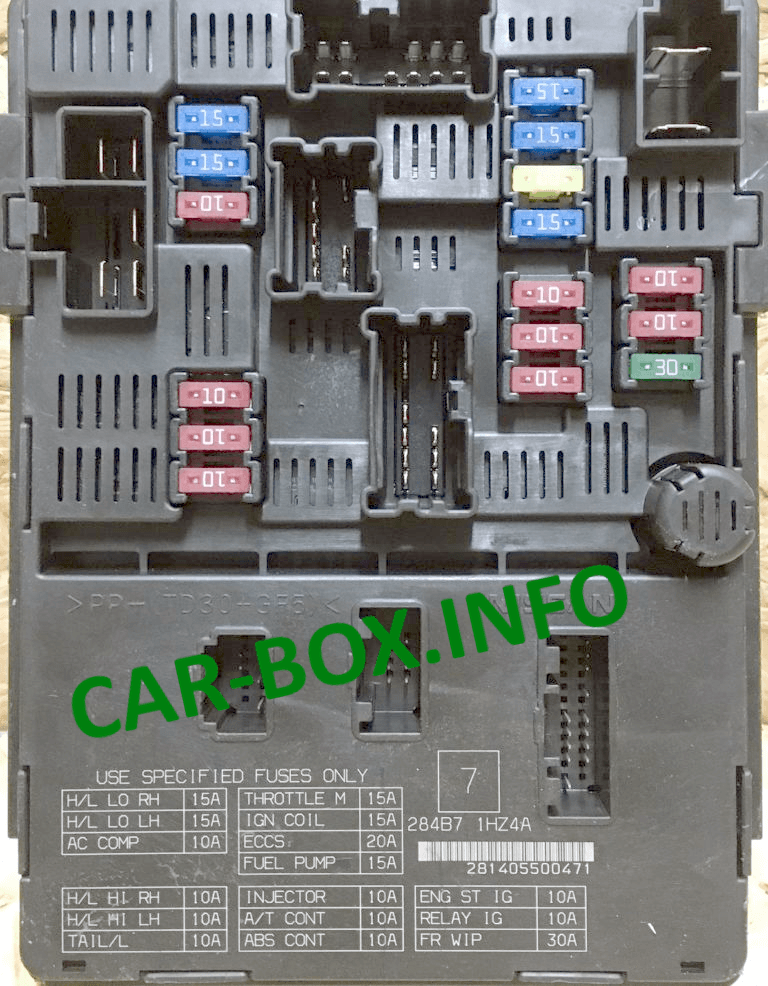

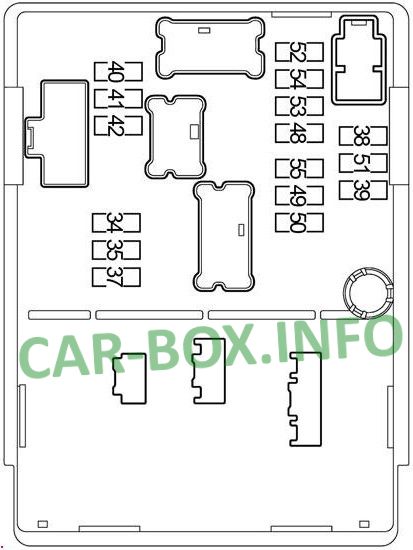

Блоки под капотом
| Диаграмма | |
|---|---|
 | |
| № | Описание |
| 34 | 10А Фары |
| 35 год | 10А Фары |
| 37 | 10А Лампы, габариты, парковочная система |
| 38 | — |
| 39 | 30А Шайба |
| 40 | 15А Фары ближнего света |
| 41 год | 15А Фары ближнего света |
| 42 | 10А реле кондиционера |
| 48 | 15А Реле топливного насоса |
| 49 | Модуль управления кузовом и двигателем 10A, интеллектуальная система ключей, функция запуска двигателя |
| 50 | 10A Система управления тормозом |
| 51 | 10A Система управления двигателем |
| 52 | 15А Реле управления электродвигателем дроссельной заслонки |
| 53 | Реле ECM 20A, система управления двигателем, NVIS |
| 54 | 15A Система управления двигателем |
| 55 | 10A Система управления двигателем |

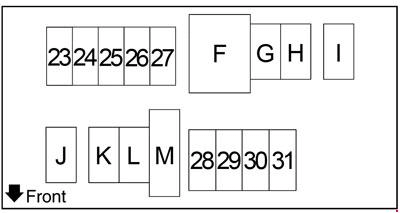

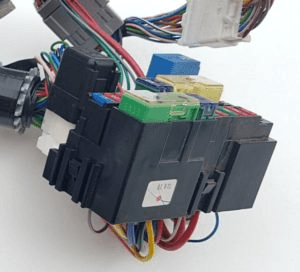

Дополнительный блок предохранителей
 | |
|---|---|
| № | Описание даграммы |
| 23 | |
| 24 | 10А Зарядная система, звуковой сигнал, система смарт-ключей, система безопасности автомобиля |
| 25 | Система управления вариатором 10А |
| 26 год | |
| 27 | |
| 28 год | |
| 29 | 15A Аудио / 20A Навигация, аудиодисплей |
| тридцать | Модуль управления кузовом 10A, система управления тормозами, система управления двигателем, интеллектуальная система ключей |
| 31 год | 15А Передняя противотуманная фара |
| F | 40A / 50A Реле вентилятора охлаждения |
| грамм | Блок управления кузовным оборудованием 40A, система дневных ходовых огней, передняя противотуманная фара, передний стеклоочиститель и омыватель |
| ЧАС | 40А Система запуска, реле зажигания |
| я | 40А |
| J | 60A Усилитель руля с электронным управлением |
| K | |
| L | 30A Система управления тормозом |
| M | 30A Система управления тормозом |

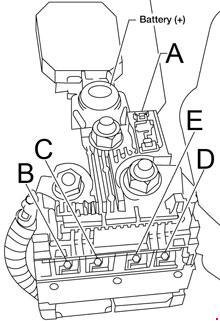

Блок силовых предохранителей
