Предохранители и реле Nissan Qashqai (J10), 2007-2012
Схемы относятся к указанным годам и вариантам Nissan Qashqai (J10), 2007-2012. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Оглавление
Nissan Qashqai — компактный кроссовер, который был запущен в производство в 2006 году. Qashqai + 2 — это 7-местная версия Qashqai с удлиненной базой. В США он известен как Rogue Sport. Первое поколение обозначено как j10 и производилось в 2007, 2008, 2009, 2010, 2011 и 2012 годах. Второе обозначено как j11 и было выпущено в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах. В материале будет представлена информация с описанием блоков предохранителей и реле Nissan Qashqai первого поколения, со схемами, фотографиями и обозначениями элементов. Отдельно выделим предохранители, отвечающие за прикуриватель.
Обращаем ваше внимание, что варианты блоков, количество их элементов, а также схемы могут отличаться от представленных и зависеть от страны поставки, года выпуска и комплектации конкретного автомобиля. Сверьте описание с вашим, оно будет напечатано на защитной крышке устройства.

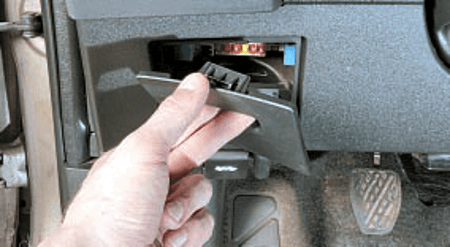

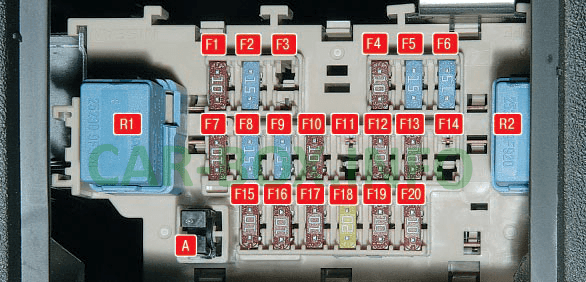

В каюте
| Диаграмма | |
|---|---|
 | |
| № | Описание |
| F1 | 10А Аудиосистема, электропривод наружных зеркал |
| F2 | 15А Передняя розетка (прикуриватель) |
| F3 | бронировать |
| F4 | 10A Кондиционер, электрический обогреватель кабины |
| F5 | 15А Двигатель обогревателя |
| F6 | 15А Двигатель обогревателя |
| F7 | 10A Дополнительное оборудование |
| F8 | Датчики вариатора 15А (МКПП) |
| F9 | 15A Аудиосистема |
| F10 | 10A Стоп-сигналы |
| F11 | бронировать |
| F12 | 10А Блок управления электрооборудованием салона |
| F13 | 10А Электрооборудование |
| F14 | 15А Задняя розетка (если установлена) |
| F15 | 10A Зеркала с подогревом |
| F16 | 10А Блок управления электрооборудованием салона |
| F17 | 15А Электрооборудование |
| F18 | 20A Механизм стеклоочистителя Moto |
| F19 | Подушки безопасности 10A SRC |
| F20 | 10A Подогрев сидений |
| R1 | Релейное дополнительное оборудование салона |
| R2 | Реле вентилятора отопителя |
Для переднего прикуривателя предусмотрен предохранитель № 2 на 15А. На схеме на английском языке он обозначен как — POWER SOCKET.
Под капотом

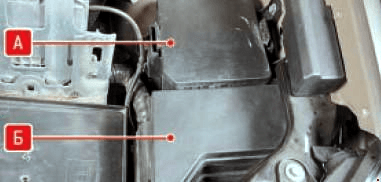

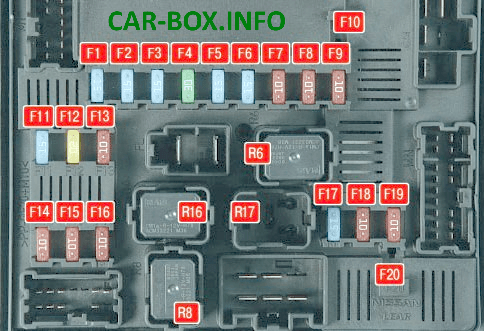

Блок предохранителей — A
| Диаграмма | |
|---|---|
 | |
| № | Легенда |
| F1 | 15А Стеклянный обогреватель |
| F2 | 15А Стеклянный обогреватель |
| F3 | 15A Противотуманные фары |
| F4 | 30A Стеклоочиститель |
| F5 | 15А Лампа ближнего света правой фары |
| F6 | 15А Лампа ближнего света левой фары |
| F7 | 10А Лампа дальнего света, правая фара |
| F8 | 10А Лампа дальнего света левой фары |
| F9 | 10А Лампы габаритного света |
| F10 | бронировать |
| F11 | 15A Управление коробкой передач |
| F12 | 20А Блок управления двигателем |
| F13 | Компрессор кондиционера 10А |
| F14 | 10А Фонари заднего хода |
| F15 | Коробка передач 10А |
| F16 | 10A Система управления двигателем |
| F17 | 15А Топливный насос |
| F18 | 10А Система питания (топливные форсунки) |
| F19 | 10A Гидроэлектронный блок ABS |
| F20 | бронировать |
| R6 | Реле системы зажигания |
| R8 | Реле обогревателя стекла задней двери |
| R16 | Реле I низких оборотов вентилятора системы охлаждения двигателя |
| R17 | Реле высокой скорости вентилятора охлаждения двигателя II |

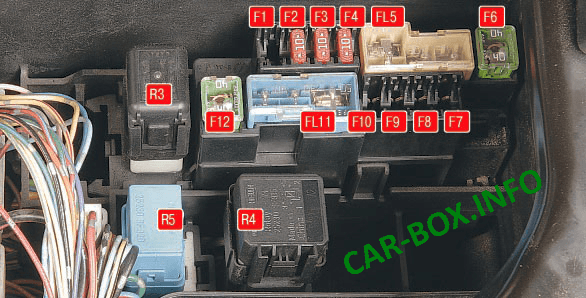

Коробка — Б
| Диаграмма | |
|---|---|
 | |
| № | Описание |
| F1 | Турбина воздушного радиатора 20А (турбодизель) |
| F2 | 10A Блок переключателей режимов трансмиссии (автомобили с полным приводом) |
| F3 | Генератор 10А |
| F4 | 10А Звуковой сигнал |
| FL5 | 60 / 30A Электроусилитель руля, насос омывателя фар, система ABS |
| F6 | 40A Система ABS, система стабилизации |
| F7 | Электрический обогреватель кабины 30А (для автомобиля с дизельным двигателем) |
| F8 | 30А Электрический обогреватель кабины |
| F9 | 30А Электрический обогреватель кабины |
| F10 | бронировать |
| FL11 | 50/30 / 40A Вентилятор охлаждения двигателя, зажигание |
| F12 | 40А Блок управления электрооборудованием салона |
| R3 | Реле звукового сигнала |
| R4 | Реле вентилятора системы охлаждения двигателя |
| R5 | Реле насоса омывателя фар |
Блок — C
