Предохранители и реле Nissan Teana (J32), 2008-2014
Схемы относятся к указанным годам и вариантам Nissan Teana (J32), 2008-2014. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Оглавление
Nissan Teana выпускается с 2003 года по настоящее время. J31, первое поколение, производилось в 2004, 2005, 2006, 2007 и 2008 годах. Второе поколение j32 в 2009, 2010, 2011, 2012 и 2013, 2014 годах. Третье поколение j33 производилось в 2014, 2015, 2016, 2017 годах. , 2018, 2019. Каждый из них прошел рестайлинг. В нашем материале вы найдете описание предохранителей и реле Nissan Teana для второго поколения автомобиля, а также их фотографии и схемы. Обратите внимание на предохранитель, отвечающий за прикуриватель.
В зависимости от комплектации, года выпуска и страны доставки в блоках могут быть отличия. Сравните фактическое описание с вашим на обратной стороне защитной крышки.

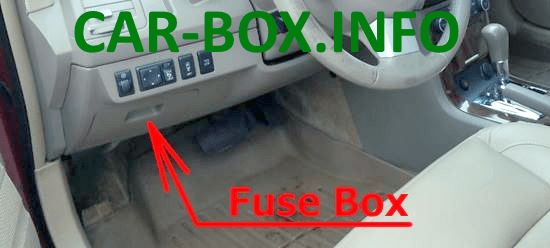

В каюте

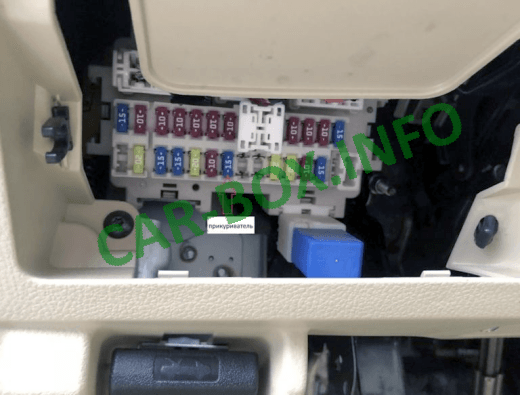

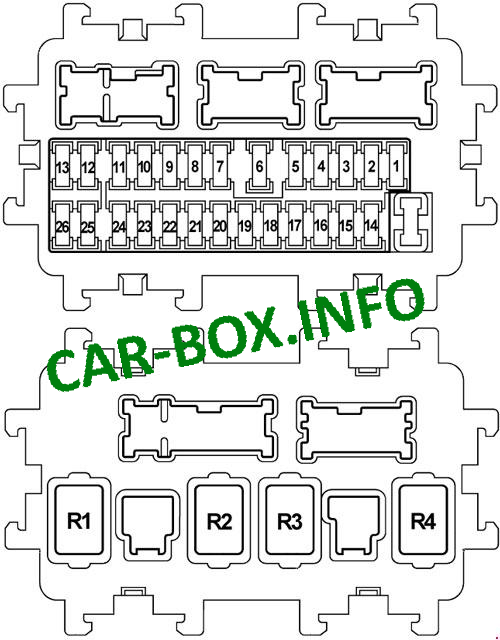

| Диаграмма | |
|---|---|
 | |
| № | Легенда |
| 1 | 15A Подогрев передних сидений |
| 2 | Подушки безопасности 10А |
| 3 | Выключатель ASCD 10A, Выключатель стоп-сигнала, Регулировка угла наклона фар, Диагностический разъем, Блок управления кондиционером, Датчик угла поворота рулевого колеса, Блок управления электроникой кузова (BCM), Выключатель подогрева сиденья, Датчик газа, Ионизатор, Задняя шторка, Выключатель вентиляции переднего сиденья, Выключатель вентиляции заднего сиденья, Блок вентиляции сиденья, Подушка двигателя |
| 4 | 10A Комбинация приборов, переключатель коробки передач, реле лампы заднего хода, AV-модуль |
| 5 | 10A Крышка заливной горловины топливного бака |
| 6 | 10A Диагностический разъем, кондиционер, разъем для ключа, зуммер ключа |
| 7 | 10A Стоп-сигналы, блок управления кузовным оборудованием (BCM) |
| 8 | Не используется |
| 9 | Разъем ключа 10А, кнопка пуска |
| 10 | 10A Память сиденья, блок управления кузовным оборудованием (BCM) |
| 11 | 10А Панель приборов, блок управления коробкой передач |
| 12 | Запасной предохранитель |
| 13 | Запасной предохранитель |
| 14 | Не используется |
| 15 | 10A Зеркала с подогревом, Кондиционер |
| 16 | Не используется |
| 17 | 20А Обогрев заднего стекла |
| 18 | Не используется |
| 19 | Не используется |
| 20 | Зажигалка |
| 21 год | 10A Аудиосистема, Дисплей, аудиосистема BOSE, Блок управления кузовным оборудованием (BCM), Многофункциональный переключатель, DVD-плеер, Переключатель зеркала, AV-модуль, Блок навигации, Камера, Блок переключателей заднего пассажира, Кондиционер |
| 22 | Розетка 15А |
| 23 | 15А Реле обогревателя |
| 24 | 15А Реле обогревателя |
| 25 | Запасной предохранитель |
| 26 год | Не используется |
| R1 — реле зажигания | |
| R2 — Реле обогрева заднего стекла | |
| R3 — Реле дополнительного оборудования | |
| R4 — реле подогревателя | |

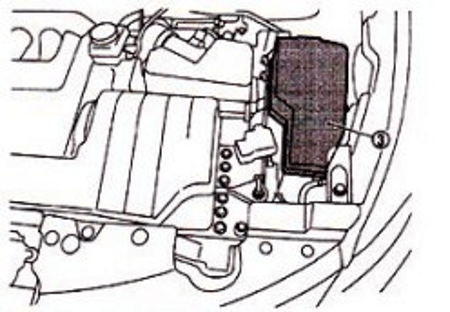

Под капотом

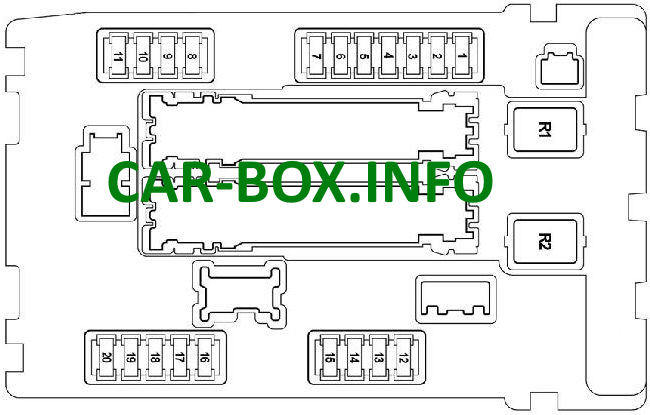

| Схема (блок предохранителей №1) | |
|---|---|
 | |
| № | Описание |
| 1 | 15A Реле топливного насоса, топливный насос с датчиком уровня топлива |
| 2 | 10A Реле вентилятора охлаждения 2,3, переключатель коробки передач |
| 3 | 10А Датчик скорости (первичный, вторичный), блок управления коробкой передач |
| 4 | 10А Блок управления двигателем, Форсунки |
| 5 | 10А Датчик скорости рыскания, АБС |
| 6 | 15A Лямбда-зонд, датчик кислорода с подогревом |
| 7 | 10А Насос омывателя |
| 8 | 10А Рулевая колонка |
| 9 | 10A Реле кондиционера, вентилятор кондиционера |
| 10 | 15А Катушки зажигания, Электромагнитный клапан 1,2 системы VIAS, Электромагнитный клапан системы регулирования фаз газораспределения, Конденсатор, Блок управления двигателем, Датчик массового расхода воздуха, Электромагнитный клапан продувки адсорбера |
| 11 | 15А Блок управления двигателем, Дроссельная заслонка |
| 12 | 10A Регулятор угла наклона фар, передние габаритные огни |
| 13 | 10A Задние фонари, Освещение салона, Освещение номерного знака, Лампа освещения перчаточного ящика, Выключатель задней шторки (передний / задний), Блок переключателей заднего пассажира, Выключатель вентиляции сиденья, Выключатель подогрева сиденья, Подсветка ручки двери, Выключатель VDC, Выключатель регулировки угла наклона фар, Воздух кондиционер, кнопка открывания багажника, многофункциональный переключатель, комбинированный переключатель, выключатель аварийной сигнализации, аудиосистема, AV-модуль, управление освещением, DVD-плеер, регулировка угла наклона фар, блок навигации, переключатель зеркал |
| 14 | 10А Дальний свет с левой стороны |
| 15 | 10A Дальний свет, правая сторона |
| 16 | 15А Ближний свет с левой стороны |
| 17 | 15А Ближний свет с правой стороны |
| 18 | 15А Передние противотуманные фары |
| 19 | Не используется |
| 20 | 30A Стеклоочиститель |
| R1 — Реле 1 охлаждающего вентилятора | |
| R2 — Реле стартера | |

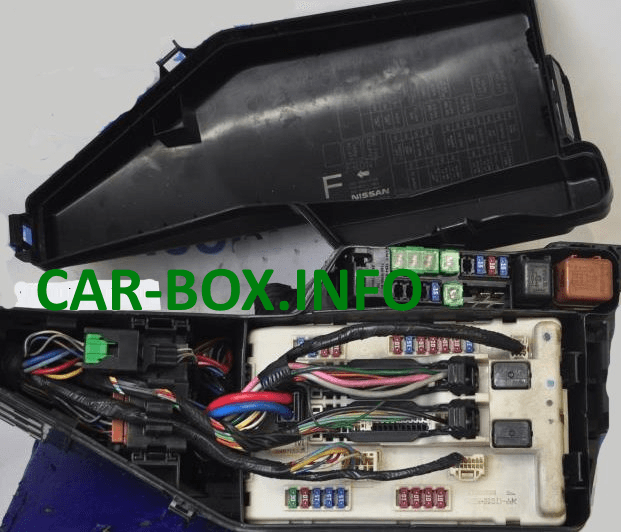

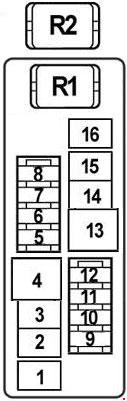

| Схема (блок предохранителей №2) | |
|---|---|
 | |
| № | Описание |
| 1 | 40A Вентилятор охлаждения |
| 2 | 40A Реле зажигания, Блок предохранителей и реле, Предохранители: 1, 2, 3, 4 (блок предохранителей в салоне) |
| 3 | 40A Реле вентилятора охлаждения 2,3 |
| 4 | 40А Омыватель фар |
| 5 | 15A Вентиляция заднего сиденья |
| 6 | 15A Звуковой сигнал |
| 7 | Генератор 10А |
| 8 | 15A Вентиляция переднего сиденья |
| 9 | Не используется |
| 10 | 15A Аудиосистема |
| 11 | Аудиосистема Bose 15A |
| 12 | 15A Аудиосистема, Дисплей, DVD-плеер, AV-модуль, Навигационный блок, Камера |
| 13 | Блок управления кузовным оборудованием 40A (BCM) |
| 14 | 40А АБС |
| 15 | 30А АБС |
| 16 | 50 А В постоянного тока |
| R1 — реле звукового сигнала | |
| R2 — Реле вентилятора охлаждения | |

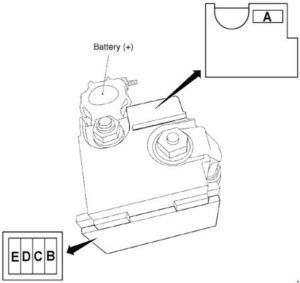

Предохранители большой мощности
