Предохранители и реле Renault Fluence (2010-2018)
Схемы относятся к указанным годам и вариантам Renault Fluence (2010-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Оглавление
Среднеразмерный седан Renault Fluence доступен с 2009 года по настоящее время. В этой статье вы найдете схемы блока предохранителей Renault Fluence 2012 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей

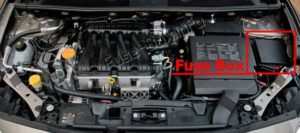

Моторного отсека
Пассажирский салон
Снимите крышку A или B (в зависимости от автомобиля).

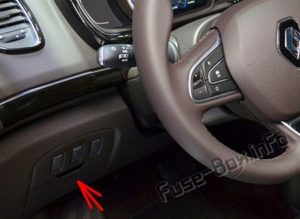

Автомобили с левосторонним управлением

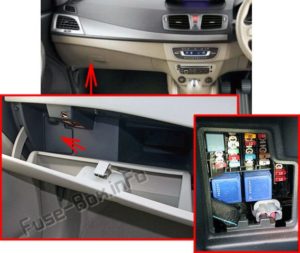

Автомобили с правосторонним управлением
Схема блока предохранителей (пассажирский салон)
Назначение предохранителей в салоне
| № | схема |
|---|---|
| 1 | Стоп-сигналы |
| 2 | Автоматическая блокировка дверей |
| 3 | Электрическое окно водителя |
| 4 | Пассажирский салон |
| 5 | Указатели поворота |
| 6 | Система навигации |
| 7 | Стеклоочиститель заднего стекла |
| 8 | Правое заднее стекло |
| 9 | Управление левым задним стеклом |
| 10 | ABS / ESC |
| 11 | Управление окном со стороны пассажира |
| 12 | Омыватель ветрового стекла |
| 13 | Обогрев зеркал заднего вида |
| 14 | Радио |
| 15 | Гнездо аксессуаров для задних сидений |
| 16 | Зажигалка |
