Предохранители и реле Renault Kadjar (2015-2019 ..)

Схемы относятся к указанным годам и вариантам Renault Kadjar (2015-2019 ..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.

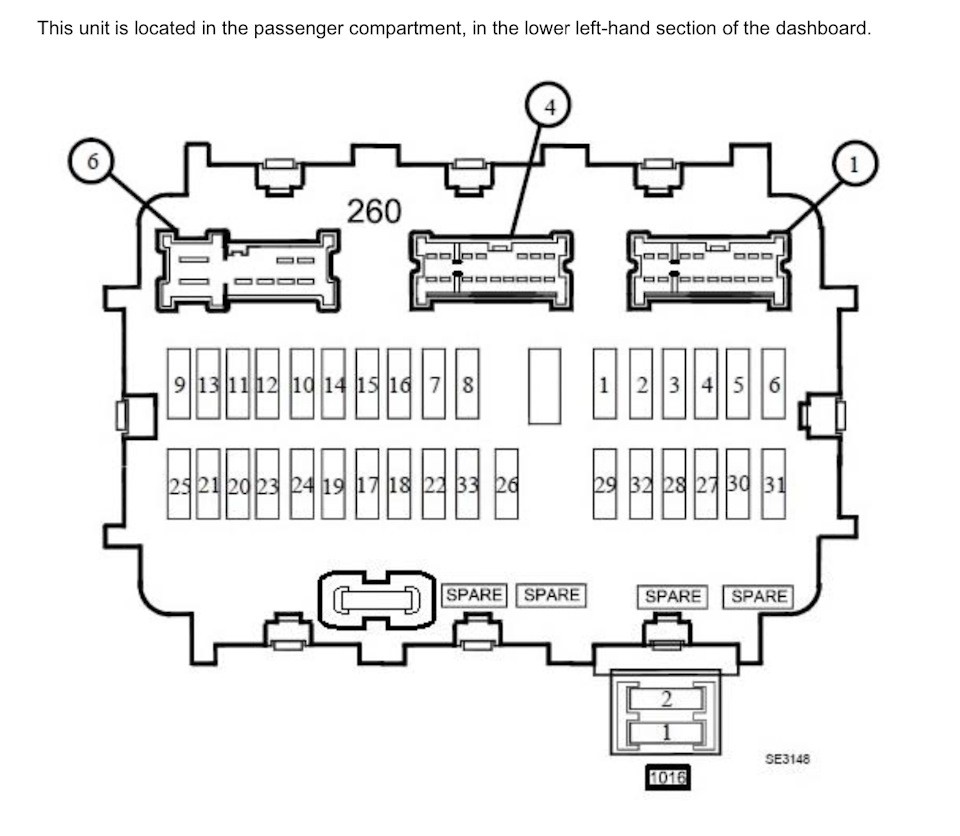

Блок предохранителей №1 в салоне автомобиля

Он расположен с левой стороны приборной панели.

Блок предохранителей №2 в салоне автомобиля

Предохранители в салоне C на правой стороне панели приборов.

Отсоедините крышку C от зажимов с помощью отвертки или подобного предмета.

Назначение предохранителей

Ваша схема может быть другой!

Предохранители

Предохранитель	Описание
	Индикаторы направления
	Стоп-сигнал
	Звуковой усилитель
	Запирание / отпирание двери
	Дворники
	Внутреннее освещение;Дополнительное зеркало;Датчик дождя и света; Зеркала заднего вида с электроприводом; Кондиционирование воздуха; ЭКО-режим.
	Радио;Многофункциональный экран;Мультимедийные розетки.
	Органы управления на рулевой колонке
	Сиденья с подогревом
	Обогрев заднего стекла
	Наружное зеркало с электроприводом
	Розетки для аксессуаров
	Центральный блок салона;Ограничитель скорости;Круиз-контроль; Диагностический разъем; Электрические окна;

Зеркала заднего вида с электроприводом;

Кондиционирование воздуха;

ЭКО-режим.

Диагностический разъем;

Электрические окна;
