Предохранители и реле Renault Kangoo II (2007-2020)
Схемы относятся к указанным годам и вариантам Renault Kangoo II (2007-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Оглавление
В этой статье мы рассмотрим второе поколение Renault Kangoo, выпускаемое с 2007 по 2020 год. Здесь вы найдете схемы блока предохранителей Renault Kangoo II 2012, 2013, 2014, 2015, 2016, 2017 (+ ZE 2017), 2018 и 2019 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей
Моторного отсека
Пассажирский салон
Он расположен за крышкой слева от рулевого колеса (отсоедините крышку A).
Схема блока предохранителей

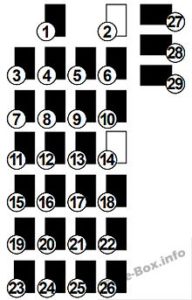

2012 (+ ZE 2012), 2013, 2014

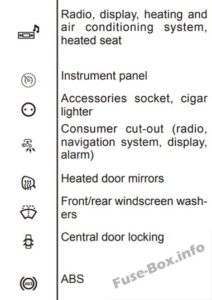

Назначение предохранителей (2012, 2013, 2014)

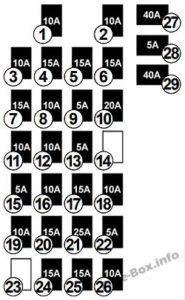

2016, 2017, 2018, 2019
Назначение предохранителей (2016, 2017, 2018)
| Число | распределение |
|---|---|
| 1 | Топливный насос |
| 2 | Не используется |
| 3 | Вентилятор охлаждения двигателя салона |
| 4 | Вентилятор охлаждения двигателя салона |
| 5 | Задний стеклоочиститель |
| 6 | Рожок, диагностический разъем |
| 7 | Сиденья с подогревом |
| 8 | Электро задние стекла |
| 9 | ЭБУ пассажирского салона |
| 10 | Омыватель ветрового стекла |
| 11 | Стоп-сигналы |
| 12 | Блок пассажирского салона, ABS, ESP |
| 13 | Электрические стеклоподъемники, детская безопасность, система отопления и кондиционирования, режим ECO |
| 14 | Не используется |
| 15 | Стартер |
| 16 | Стоп-сигналы, дополнительное оборудование, навигация, ABS, ESP, багажник, сигнальная лампа давления в шинах, внутреннее освещение, датчик дождя и света |
| 17 | Радио, навигационная система, дисплей, сигнализация |
| 18 | Дополнительное оборудование |
| 19 | Обогрев зеркал |
| 20 | Противотуманные фонари, задние противотуманные фонари |
| 21 | Центральный замок открывающихся элементов |
| 22 | Приборная доска |
| 23 | Задняя розетка для аксессуаров |
| 24 | ESC, радио, система отопления и кондиционирования, подогрев сидений, стоп-сигналы |
| 25 | Передняя розетка для аксессуаров |
| 26 | Towbar |
| 27 | Электрические передние окна |
| 28 | Управление зеркалом заднего вида |
| 29 | Обледенение заднего стекла и зеркала заднего вида |
Kangoo ZE 2017
Назначение предохранителей (Kangoo ZE 2017)
| Число | распределение |
|---|---|
| 1 | Зарядное устройство для тяговых батарей |
| 2 | Блок управления электродвигателем |
| 3 | Кондиционер, пешеходный рог |
| 4 | обогрев, стоп-сигнал, тяговый аккумулятор |
| 5 | Задний стеклоочиститель |
| 6 | Рожок, диагностический разъем |
| 7 | Сиденья с подогревом |
| 8 | Тяговый аккумулятор |
| 9 | ЭБУ пассажирского салона |
| 10 | Омыватель ветрового стекла |
| 11 | Стоп-сигналы |
| 12 | Блок пассажирского салона, ABS, ESP |
| 13 | Электрические стеклоподъемники, детская безопасность, система отопления и кондиционирования, режим ECO |
| 14 | Не используется |
| 15 | Стартер |
| 16 | Стоп-сигналы, дополнительное оборудование, навигация, ABS, ESP, подсветка багажника, внутреннее освещение, датчик дождя и света, сигнальная лампа зарядки |
| 17 | Радио, навигационная система, дисплей, сигнализация |
| 18 | Дополнительное оборудование |
| 19 | Обогрев зеркал |
| 20 | Противотуманные фонари, задние противотуманные фонари |
| 21 | Центральный замок открывающихся элементов |
| 22 | Приборная доска |
| 23 | Не используется |
| 24 | ESP, радио, система отопления и кондиционирования, подогрев сидений, стоп-сигналы |
| 25 | Передняя розетка для аксессуаров |
| 26 | Towbar |
| 27 | Электрические передние окна |
| 28 | Управление зеркалом заднего вида |
| 29 | Вентилятор охлаждения двигателя |
