Предохранители и реле Renault Megane IV (2016-2019)

Схемы относятся к указанным годам и вариантам Renault Megane IV (2016-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.

Расположение блоков предохранителей и реле Предохранители и реле Renault Megane IV (2016-2019 ..)

В этой статье мы рассмотрим Renault Megane четвертого поколения, доступный с 2016 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Renault Megane IV 2016, 2017, 2018 и 2019 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).

Блок предохранителей в салоне

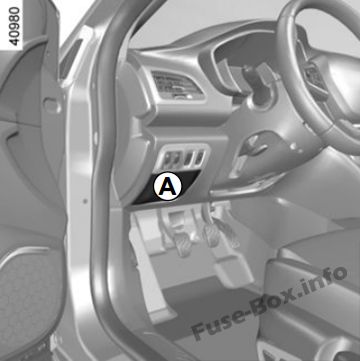

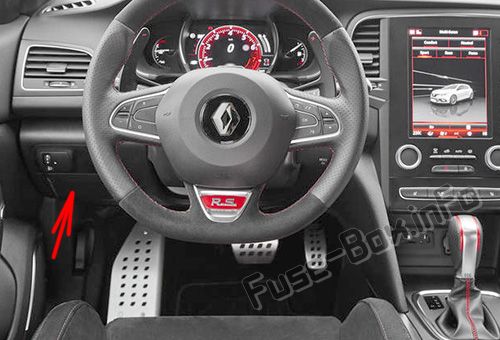

Расположение блока предохранителей

Расположение блоков предохранителей и реле Предохранители и реле Renault Megane IV (2016-2019 ..) - схема 1Расположение блоков предохранителей и реле Предохранители и реле Renault Megane IV (2016-2019 ..) - схема 2

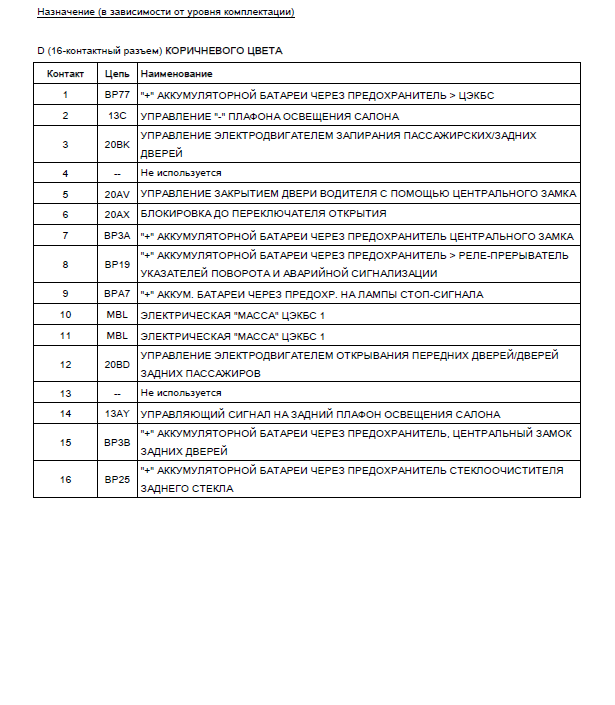

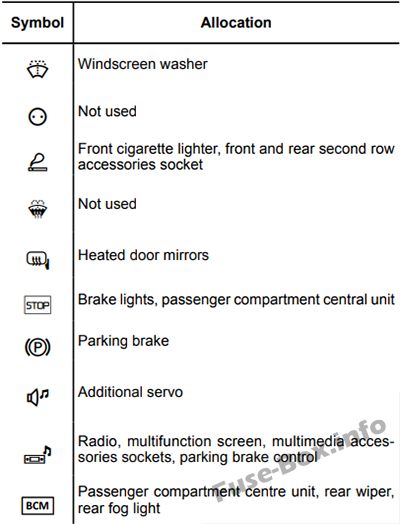

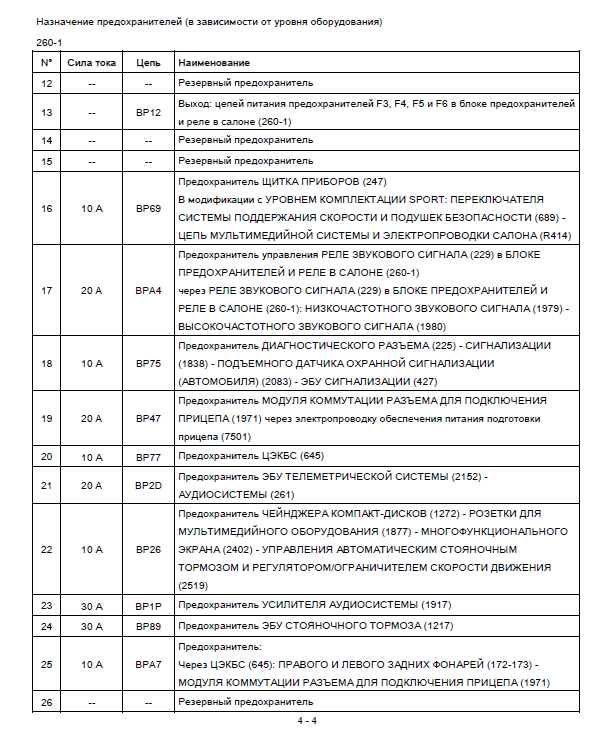

Назначение предохранителей

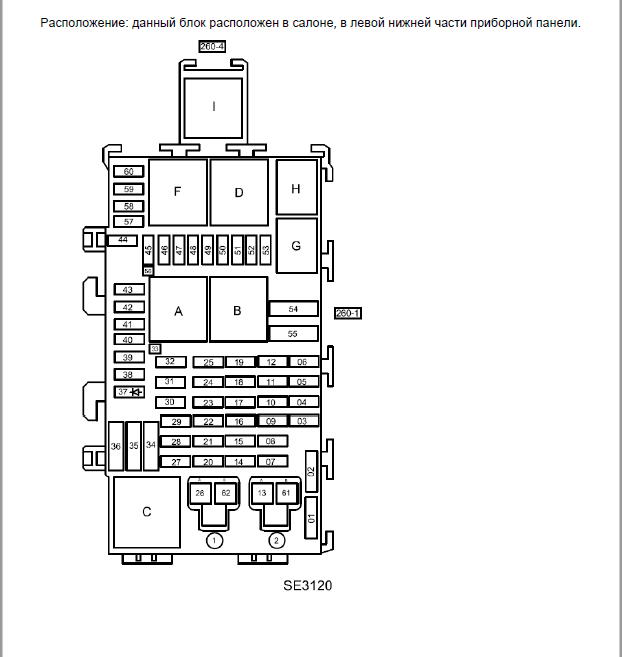

Расположение блоков предохранителей и реле Предохранители и реле Renault Megane IV (2016-2019 ..) - схема 3Расположение блоков предохранителей и реле Предохранители и реле Renault Megane IV (2016-2019 ..) - схема 4Расположение блоков предохранителей и реле Предохранители и реле Renault Megane IV (2016-2019 ..) - схема 5Расположение блоков предохранителей и реле Предохранители и реле Renault Megane IV (2016-2019 ..) - схема 6Расположение блоков предохранителей и реле Предохранители и реле Renault Megane IV (2016-2019 ..) - схема 7Расположение блоков предохранителей и реле Предохранители и реле Renault Megane IV (2016-2019 ..) - схема 8Расположение блоков предохранителей и реле Предохранители и реле Renault Megane IV (2016-2019 ..) - схема 9
