Предохранители и реле Renault Modus (2005-2012)
Схемы относятся к указанным годам и вариантам Renault Modus (2005-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Оглавление
Минивэн Renault Modus выпускался с 2004 по 2012 год. В этой статье вы найдете схемы блоков предохранителей Renault Modus 2005, 2006, 2007 и 2008 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначение каждого предохранителя (схема предохранителей) и реле.
Блок предохранителей №1 в салоне

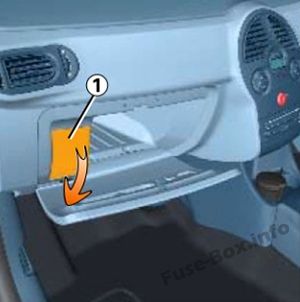

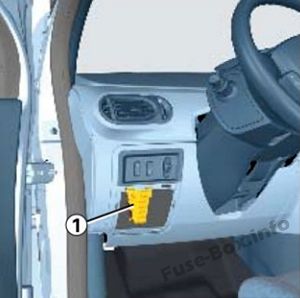

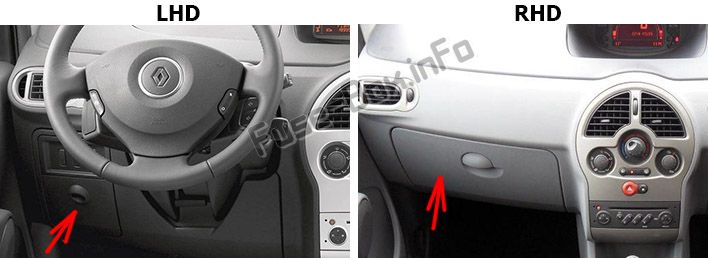

Расположение блока предохранителей

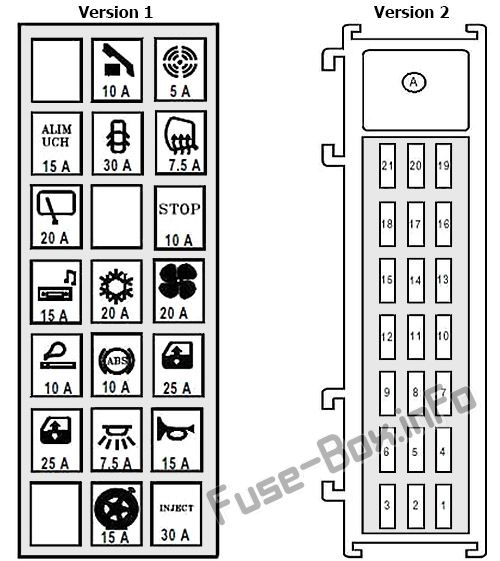

Схема блока предохранителей

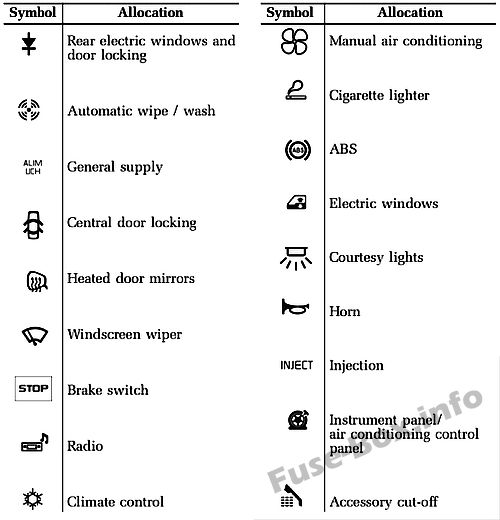

Назначение предохранителей в блоке предохранителей 1 в салоне
| № | A | Описание |
|---|---|---|
| F1 | 30 | УЧ |
| F2 | 15 | Панель приборов – блок управления кондиционером – блок предохранителей и реле |
| F3 | – | Не используется |
| F4 | 15 | Главный электромагнитный звуковой сигнал – диагностический разъем – контрольный монитор автошколы |
| F5 | 7,5 | УЧ |
| F6 | 25 | Электродвигатель стеклоподъемника водителя – управление замком для безопасности детей |
| F7 | 25 | Двойной передний стеклоподъемник со стороны водителя |
| F8 | 10 | Компьютер АБС – электронная программа стабилизации – датчик кластера |
| F9 | 10 | Прикуриватель первого ряда |
| F10 | 20 | Блок вентилятора салона 1 |
| F11 | 20 | Блок вентилятора салона 1 |
| F12 | 15 | Блок управления климатической установкой – панель управления климат-контролем – магнитола – органы управления на рулевом колесе – центральный блок радиотелефона – передний и задний двунаправленный насос омывателя – плата предохранителей источника питания – блок предохранителей и реле в салоне 2 – подогрев сиденья водителя – подогрев сиденья пассажира – сигнальная сирена с автономным питанием |
| F13 | 10 | Блок реле и предохранителей 2 в салоне – выключатель тормоза |
| F14 | – | Не используется |
| F15 | 20 | Электродвигатель очистителя заднего стекла |
| F16 | 7,5 | Зеркало двери с электроприводом водителя – Зеркало заднего вида с электроприводом пассажира |
| F17 | 30 | УЧ |
| F18 | 15 | ЦЭКБС – иммобилайзер двигателя |
| F19 | 5 | Датчик дождя и света – датчик вентилятора салона |
| F20 | 10 | Блок питания для потребителей – приборная панель – магнитола – центральный радиотелефонный переключатель – электрический переключатель зеркал заднего вида – сигнальная сирена с автономным питанием – пневматический центральный блок системы контроля давления |
| диод | ||
| F21 | – | Управление блокировкой от детей |
| Реле | ||
| A | 50 | + Принадлежности корма |
Назначение предохранителей в салоне (2008 г.)

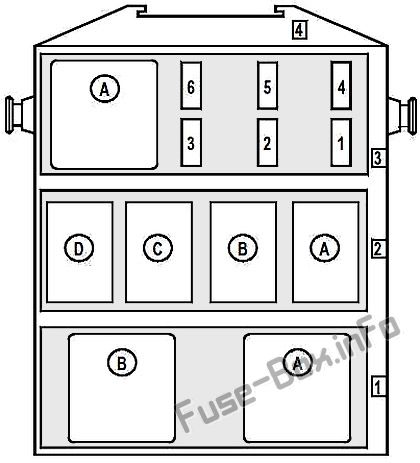

Блок предохранителей №2 в салоне автомобиля.
Этот блок прикреплен к поперечине приборной панели под подушкой безопасности пассажира.
Назначение предохранителей в блоке предохранителей 2 в салоне
| № | A | Описание |
|---|---|---|
| Плата предохранителей и реле (ряд 3) | ||
| F1 | 20 | Питание реле блокировки дверей водителя и пассажира (реле А на табличке 1531, ряд 2) в версии с правым рулем |
| F2 | 20 | Сиденье водителя с подогревом – сиденье пассажира с подогревом |
| F3 | 15 | Центральный блок люка |
| F4 | 25 | Реле питания двойного заднего электрического стеклоподъемника водителя (реле А на табличке 1531, ряд 1) |
| F5 | – | Не используется |
| F6 | – | Не используется |
| A | – | Не используется (реле) |
| Плата реле (ряд 2) | ||
| A | 20 | Центральный замок двери водителя и переднего пассажира (в версии с правым рулем) |
| В | 20 | Стоп-сигналы |
| С | – | Не используется |
| D | – | Не используется |
| Плата реле (ряд 1) | ||
| A | 50 | Двойной задний электрический стеклоподъемник водителя |
| В | 50 | Управление стеклоподъемником левой и правой задней двери водителя |
Панель реле
Эта панель находится под приборной панелью с левой стороны блока вентилятора салона.
| № | A | Описание |
|---|---|---|
| 1067 | 35 | Дополнительный отопитель 1 |
| 1068 | 50 | Дополнительный отопитель 2 |
| 1069 | 50 | Дополнительный обогреватель 3 (версия 1500 Вт) |

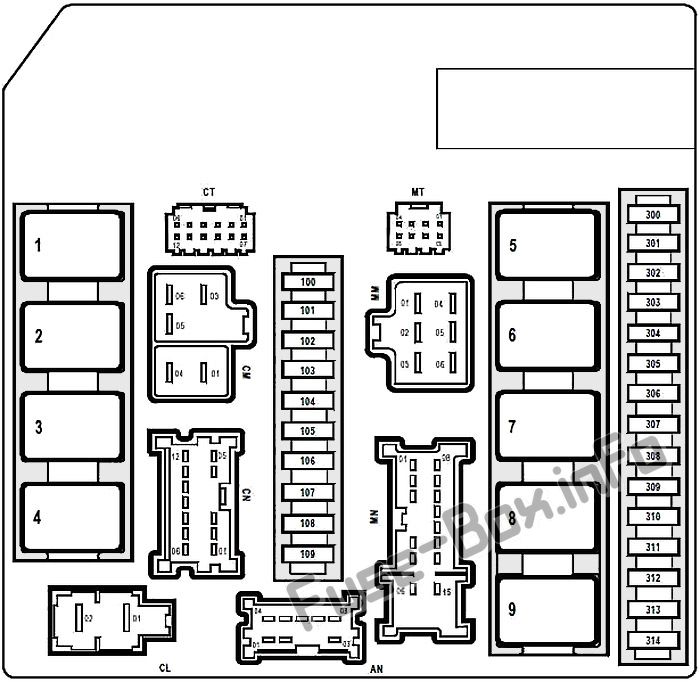

Блок предохранителей в моторном отсеке
Этот блок находится в моторном отсеке за левой фарой.
Назначение предохранителей и реле в блоке предохранителей в моторном отсеке
| № | A | Описание |
|---|---|---|
| 100 | 25 | Компьютер АБС или электронная программа стабилизации |
| 101 | – | Не используется |
| 102 | 10 | Правая фара дальнего света |
| 103 | 10 | Левая фара дальнего света |
| 104 | 10 | Правый габаритный фонарь – правый задний фонарь – регулятор обогрева правого сиденья – кнопка включения / выключения электронной программы стабилизации – правый задний стеклоподъемник – панель управления климат-контролем – блок управления климатической установкой – переключатель центрального замка дверей – CD-чейнджер – управление включением / выключением ограничителя скорости – в версии с правым рулем: – двойное управление стеклоподъемниками заднего стекла водителя – управление блокировкой безопасности детей – двойное управление стеклоподъемником передних дверей – управление зеркалами заднего вида с электроприводом – управление стеклоподъемниками пассажира |
| 105 | 10 | Левый габаритный фонарь – задний левый фонарь – регулятор подогрева левого сиденья – правый фонарь освещения номерного знака – левый фонарь освещения номерного знака – прикуриватель первого ряда – регулятор регулировки высоты фар – левый задний стеклоподъемник – радио – дисплей рычага переключения передач – плохой контроль тяги – на версии с левым рулем: – двойной задний электрический стеклоподъемник водителя – управление блокировкой безопасности детей – двойной передний электрический стеклоподъемник водителя – электрическое управление зеркалами заднего вида – электрическое управление стеклоподъемником пассажира |
| 106 | 15 | Управление схемой переключения передач – UPC – реле дополнительного отопителя – рулевое управление с усилителем / диагностический разъем дисплея рычага переключения передач – комплект громкой связи – центральный блок радиотелефона – управление монитором автошколы – центральный блок Датчик давления в шинах / газоразрядные лампы центрального блока |
| 107 | 20 | Электродвигатель стеклоочистителя |
| 108 | 15 | Электродвигатель регулировки правой фары / правой фары |
| 109 | 15 | Электродвигатель регулировки левой фары / левой фары |
| 300 | 10 | Муфта компрессора кондиционера |
| 301 | – | Не используется |
| 302 | 25 | Соленоид стартера |
| 303 | 20 | + Защищенное питание АКБ ЭБУ АКПП |
| 304 | – | Не используется |
| 305 | 15 | Обогрев заднего стекла |
| 306 | 15 | Реле питания омывателей фар (реле А и В на плате 777) |
| 307 | 5 | + ЭБУ АКПП после замка зажигания |
| 308 | – | Не используется |
| 309 | 10 | Фонари заднего хода |
| 310 | 20 | Питание катушек зажигания |
| 311 | 20 | + Защищенное питание аккумулятора ЭБУ системы впрыска |
| 312 | 10 | + Подушка безопасности и натяжитель после замка зажигания |
| 313 | 10 | + ЭБУ впрыска после зажигания подача |
| 314 | 20 | Передние левая и правая противотуманные фары |
| Реле | ||
| 1 | – | Обогрев заднего стекла |
| 2 | – | Блокировка впрыска |
| 3 | – | Фары ближнего света |
| 4 | – | Передние фары |
| 5 | – | Стартер |
| 6 | – | Не используется |
| 7 | – | Вентилятор охлаждения двигателя высокоскоростной |
| 8 | – | Вентилятор охлаждения двигателя тихоходный |
| 9 | – | + Подача после розжига |

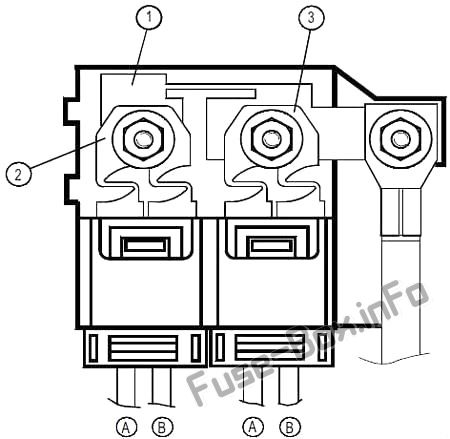

| № | A | Описание |
|---|---|---|
| Главный предохранитель (позиция 1) | ||
| – | 350 | Входы предохранителей F2 – F8 питаются от платы предохранителей источника питания – стартера – генератора – питания предохранителей с маркировкой 2 и 3 на защищаемом аккумуляторном блоке |
| Предохранитель с маркировкой 2 (СИНИЙ разъем) | ||
| A | 70 | Входы предохранителей F17 и F18 питают блок реле и предохранителей в салоне – UPC |
| В | 60 | Система рулевого управления с электроусилителем |
| Предохранитель с маркировкой 3 (ЗЕЛЕНЫЙ разъем) | ||
| A | 70 | Входы предохранителей F1, F3, F5 реле питания и дополнительных устройств на блоке предохранителей и реле в салоне |
| В | 60 | СКП |

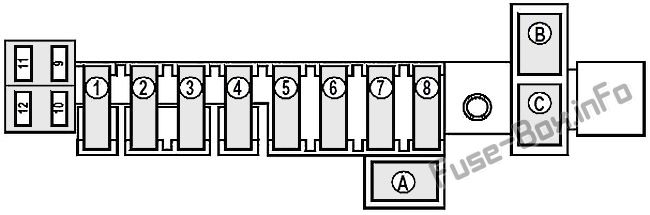

Плата предохранителей питания
Этот блок расположен на передней стороне батарейного отсека.
Плата предохранителей питания
| Нет. | A | Описание |
|---|---|---|
| F1 | 30 | Реле питания центрального блока системы впрыска на двигателе К9К или 764 (реле R5 на дополнительном блоке реле) |
| F2 | 30 | Реле электронасосного агрегата последовательной коробки передач на двигателе D4F с секвентальной коробкой передач Узел предпускового подогрева на двигателях К9К |
| F3 | 30 | Узел вентилятора системы кондиционирования и охлаждения на двигателях K9K и D4F с секвентальной коробкой передач |
| F4 | 30 | Узел вентилятора кондиционирования и охлаждения на двигателях K4M / K4J / D4F с механической коробкойпередач Реле электронасосного агрегата последовательной коробки передач на двигателях K9K с последовательной коробкой передач |
| F5 | 50 | Входное питание предохранителя F12 – вход предохранителей F1, F2, F3, F4 питается от блока предохранителей и реле в салоне 2 |
| F6 | 80 | Дополнительный отопитель салона |
| F7 | 60 | Дополнительный отопитель салона |
| F8 | 50 | Компьютер АБС |
| F9 | – | Не используется |
| F10 | – | Не используется |
| F11 | – | Не используется |
| F12 | 10 | Реле питания левой фары> для версии с газоразрядной лампой |
| Реле | ||
| A | 20 | Насос омывателя фар |
| В | 20 | Реле насоса омывателя фар |
| С | 20 | Левая фара на версии с газоразрядной лампой |
Дополнительная панель реле
Это устройство прикреплено к передней части батарейного отсека.
| № | A | Описание |
|---|---|---|
| R1 | – | Не используется |
| R2 | – | Не используется |
| R3 | – | Не используется |
| R4 | 50 | Электронасосный агрегат с последовательным редуктором |
| R5 | 50 | Центральный блок впрыска на двигателе К9К 764 |
