Предохранители и реле Renault Twingo II (2007-2014)
Схемы относятся к указанным годам и вариантам Renault Twingo II (2007-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Оглавление
В этой статье мы рассмотрим Renault Twingo второго поколения, выпускавшиеся с 2007 по 2014 годы. Здесь вы найдете схемы блоков предохранителей Renault Twingo II 2012 года , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении. каждого предохранителя (схема предохранителя).

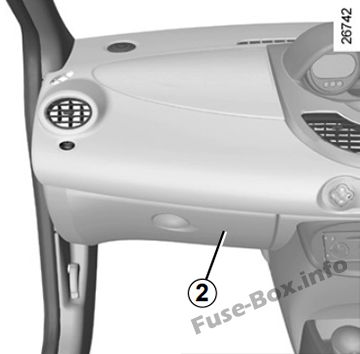

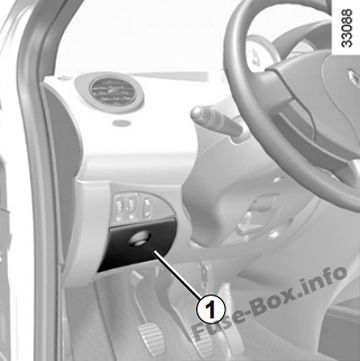

Расположение блока предохранителей
Назначение предохранителей
| чисел | распределение |
|---|---|
| 1 и 2 | Стеклоочистители / Тахометр. |
| 3 | Рулевое управление с усилителем. |
| 4, 16 и 27 | Секвентальная коробка передач. |
| 5 | Стоп-сигнал / ограничитель скорости. |
| 6 | Фонарь заднего хода / Управление зеркалом заднего вида / Сирена сигнализации / Контроль парковочного расстояния. |
| 7 | Воздушная подушка. |
| 8 | Электрооборудование салона / приборная панель. |
| 9 | Инъекции. |
| 10 | ABS / ASR / ESP. |
| 11 | Индикаторы поворота / диагностический разъем. |
| 12 | Электропитание / Панель приборов. |
| 13 | Ближний свет фар / Задний противотуманный свет. |
| 14 | Электрический замок двери |
| 15 | Габаритные огни / Передние противотуманные фары. |
| 17 | Обогрев заднего стекла / Обогрев зеркал заднего вида. |
| 18 | Внутреннее освещение / Подсветка / Система отопления и кондиционирования воздуха / Тахометр. |
| 19 | Габаритные огни. |
| 20 | Передние и задние противотуманные фары. |
| 21 | Дальний свет фар / Звуковой сигнал. |
| 22 | Дальний свет фар. |
| 23 и 31 | Электрические окна. |
| 24 и 28 | Вентиляция салона. |
| 25 | Ближний свет фар / Передние и задние противотуманные фары. |
| 26 | Люк в крыше. |
| 29 | Радио / Электрооборудование в салоне / Кондиционер / Панель приборов / Сиденье с подогревом. |
| 30 | Зажигалка. |
| 32 | Правая фара дальнего света. |
| 33 | Левая фара дальнего света и контрольная лампа панели приборов. |
| 34 | Правая фара ближнего света. |
| 35 | Левая фара ближнего света и контрольная лампа панели приборов. |
| 36 | Стеклоочиститель заднего стекла. |
| 37 | Подогрев зеркал заднего вида. |
| 38 | рожок |
| 39 | Задние противотуманные фары. |
| 40 | Место зарезервировано для дополнительного оборудования. |
| 41 | Сиденья с подогревом |
| 42 | Правый габаритный свет / Освещение приборов в салоне |
| 43 | Левый габаритный огонь. |
| 44 | Место зарезервировано для дополнительного оборудования. |
| 45 | Выключатель двери водителя. |
| 48 | Радио / Alarm / Display. |
