Предохранители и реле Renault Twingo III (2015-2019)
Схемы относятся к указанным годам и вариантам Renault Twingo III (2015-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Renault.
Оглавление
В этой статье мы рассмотрим Renault Twingo третьего поколения, выпускаемый с 2015 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Renault Twingo III 2015, 2016, 2017, 2018 и 2019 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей

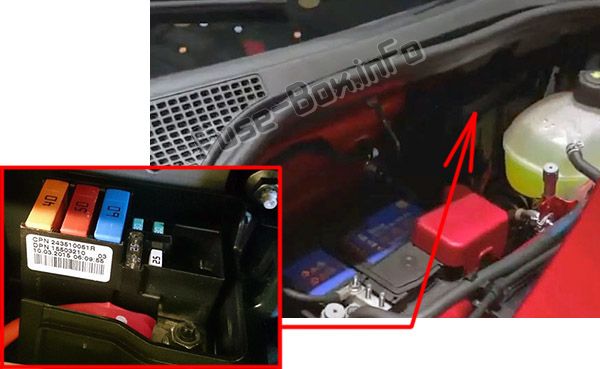

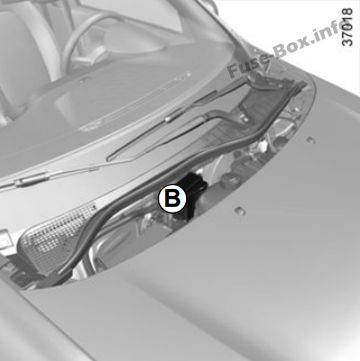

Моторного отсека

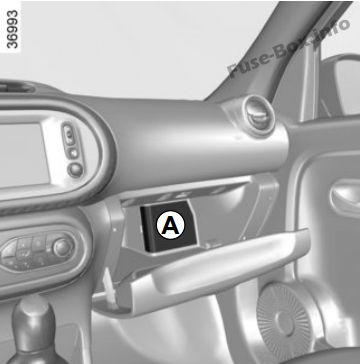

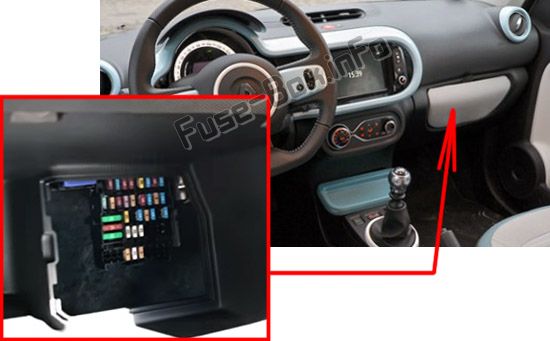

Пассажирский салон

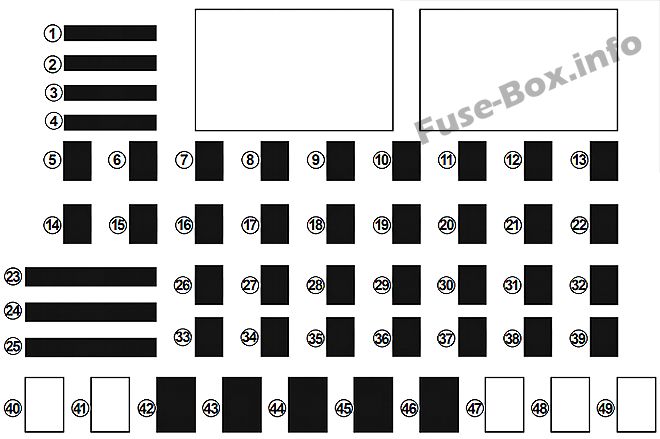

Схема блока предохранителей
Назначение предохранителей
| Число | распределение |
|---|---|
| 1 | Положение «Пуск» на замке зажигания-стартера. |
| 2 | Рулевое управление с усилителем |
| 3 | Освещение |
| 4 | подушки безопасности |
| 5 | Освещение |
| 6 | Приборная доска |
| 7 | Тревога |
| 8 | Управление энергопотреблением UCE |
| 9 | Управление энергопотреблением UCE |
| 10 | ЭБУ в салоне |
| 11 | Световые индикаторы поворота |
| 12 | ЭБУ в салоне |
| 13 | ЭБУ в салоне |
| 14 | Электрические окна |
| 15 | ESC / датчик угла поворота рулевого колеса / автоматическая коробка передач |
| 16 | Подсветка / кондиционер |
| 17 | Запирание / отпирание дверей / ESC |
| 18 | Зеркала заднего вида |
| 19 | Стоп-сигналы |
| 20 | Регулировка высоты света фар / регулировка парковочного расстояния сзади / регулировка передней камеры |
| 21 | впрыскивание |
| 22 | Фонарь заднего хода / стеклоочиститель заднего стекла |
| 23 | Положение «Пуск» на выключателе зажигания-стартера. |
| 24 | Положение «Аксессуар» на замке зажигания / сервисном реле |
| 25 | Стеклоочиститель переднего стекла |
| 26 | Радио / управление энергопотреблением |
| 27 | Дневные ходовые огни |
| 28 | Розетка для аксессуаров |
| 29 | Управление энергопотреблением UCE |
| 30 | рожок |
| 31 | Задний противотуманный фонарь |
| 32 | Положение «Аксессуар» на замке зажигания-стартера. |
| 33 | Наружные фонари / Задние габаритные огни |
| 34 | ЭБУ управления энергопотреблением / ЭБУ салона / фары / дневные ходовые огни |
| 35 | ЭБУ правой фары / управления энергопотреблением |
| 36 | ЭБУ левой фары / салона |
| 37 | Правая фара дальнего света |
| 38 | ЭБУ левой фары / салона |
| 39 | Крепление для велосипедов |
| 40 | Не используется |
| 41 | Не используется |
| 42 | Противотуманные огни |
| 43 | Радиоусилитель |
| 44 | Автоматическая коробка передач |
| 45 | Электрические окна / окна в одно касание |
| 46 | Зеркала заднего вида с электроприводом |
| 47 | Не используется |
| 48 | Не используется |
| 49 | Не используется |
